Empalme D30-90° R25 interno conector M6-12

Empalme D30-90° R25, interno, conector M6-12Propiedades

ESD	si
Peso (g)	113.5
Unidad de suministro	Kit
ANZUGSMOMENT	10
Serie	D30



Descripción2 medios empalmes, fundición de Al, natural2 placas D30/D6-5, St, zinc.2 tornillos Allen DIN 912 M6x20, St, zinc.2 tuercas hexagonales DIN 934-M6-I8I, St, zinc.2 arandelas, St, zinc.2 tornillos avellanados DIN 7991 M6x16, St, zinc. Componentes

2 medios empalmes, fundición de Al, natural
2 placas D30/D6-5, St, zinc.
2 tornillos Allen DIN 912 M6x20, St, zinc.
2 tuercas hexagonales DIN 934-M6-I8I, St, zinc.
2 arandelas, St, zinc.
2 tornillos avellanados DIN 7991 M6x16, St, zinc.

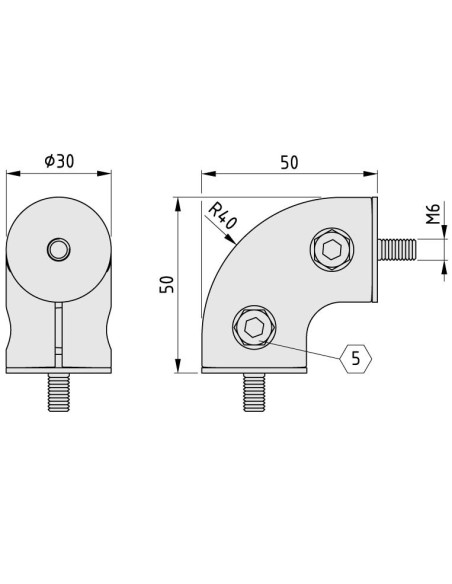

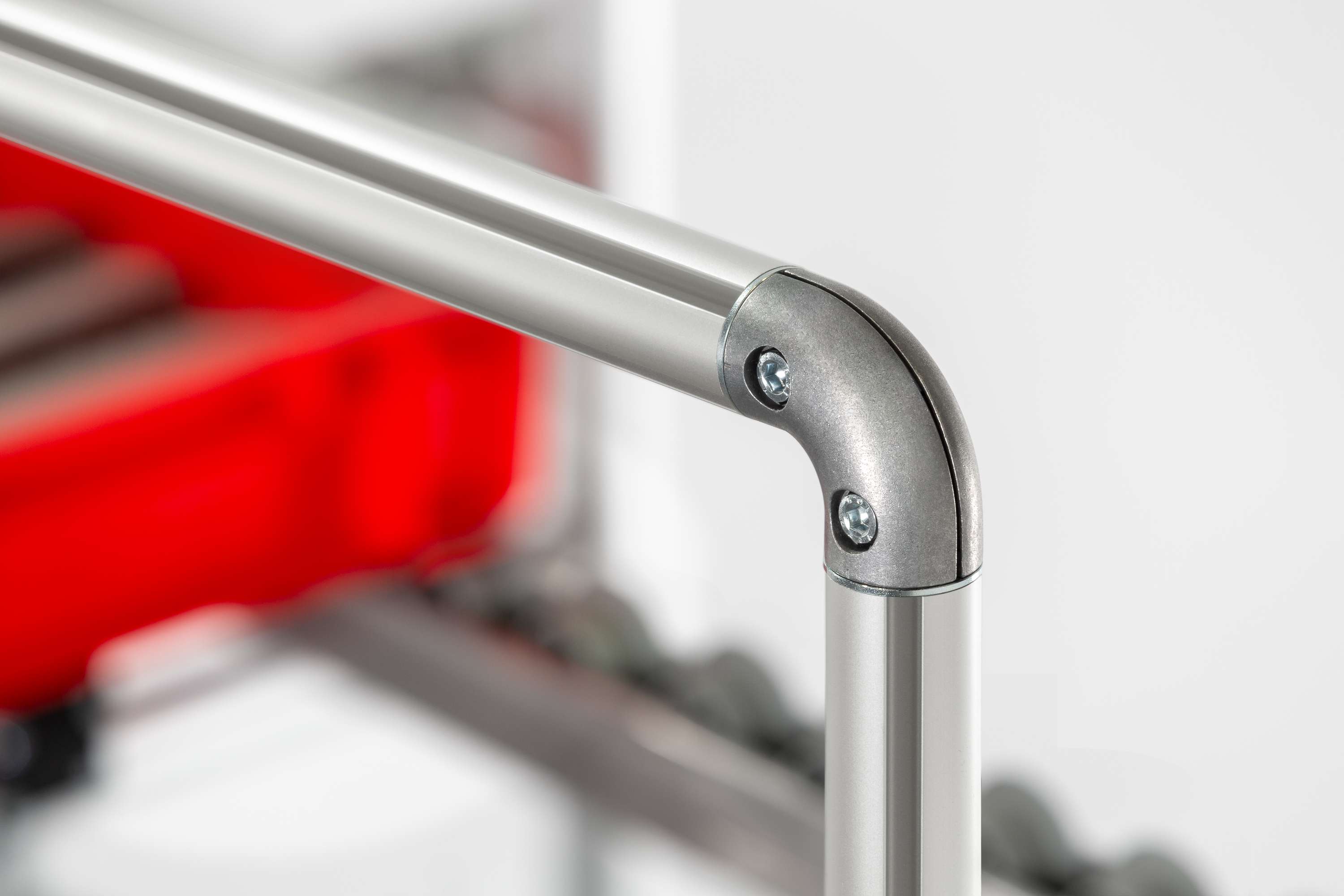

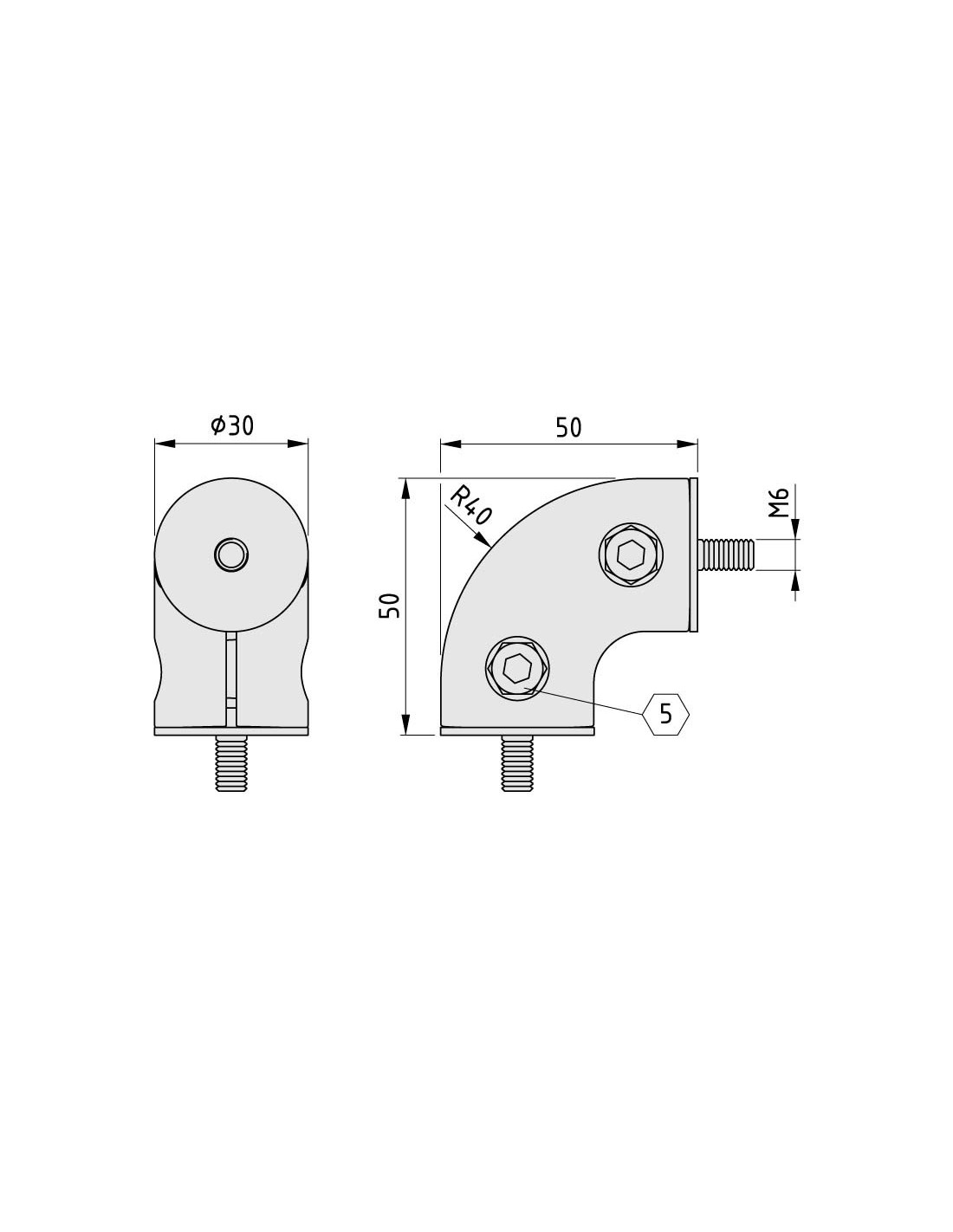

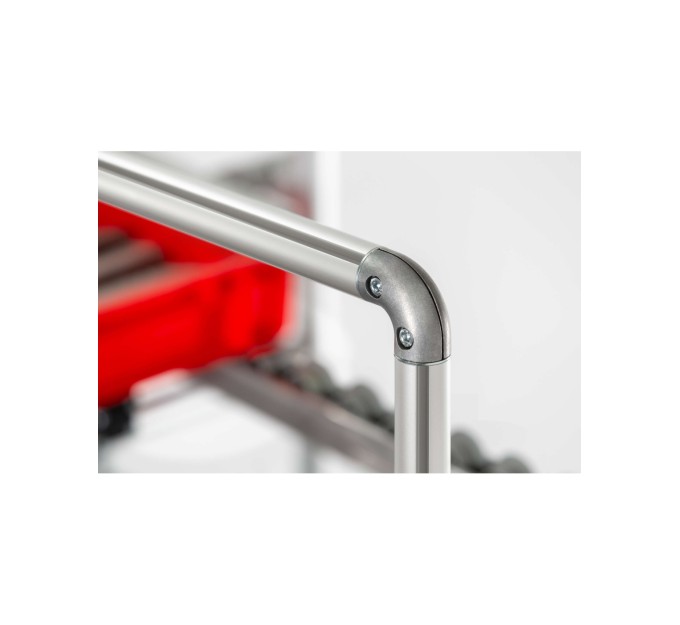

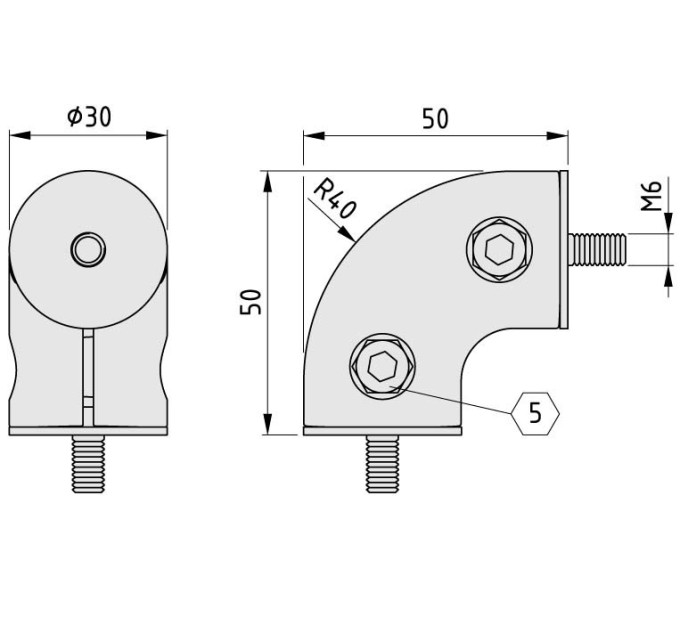

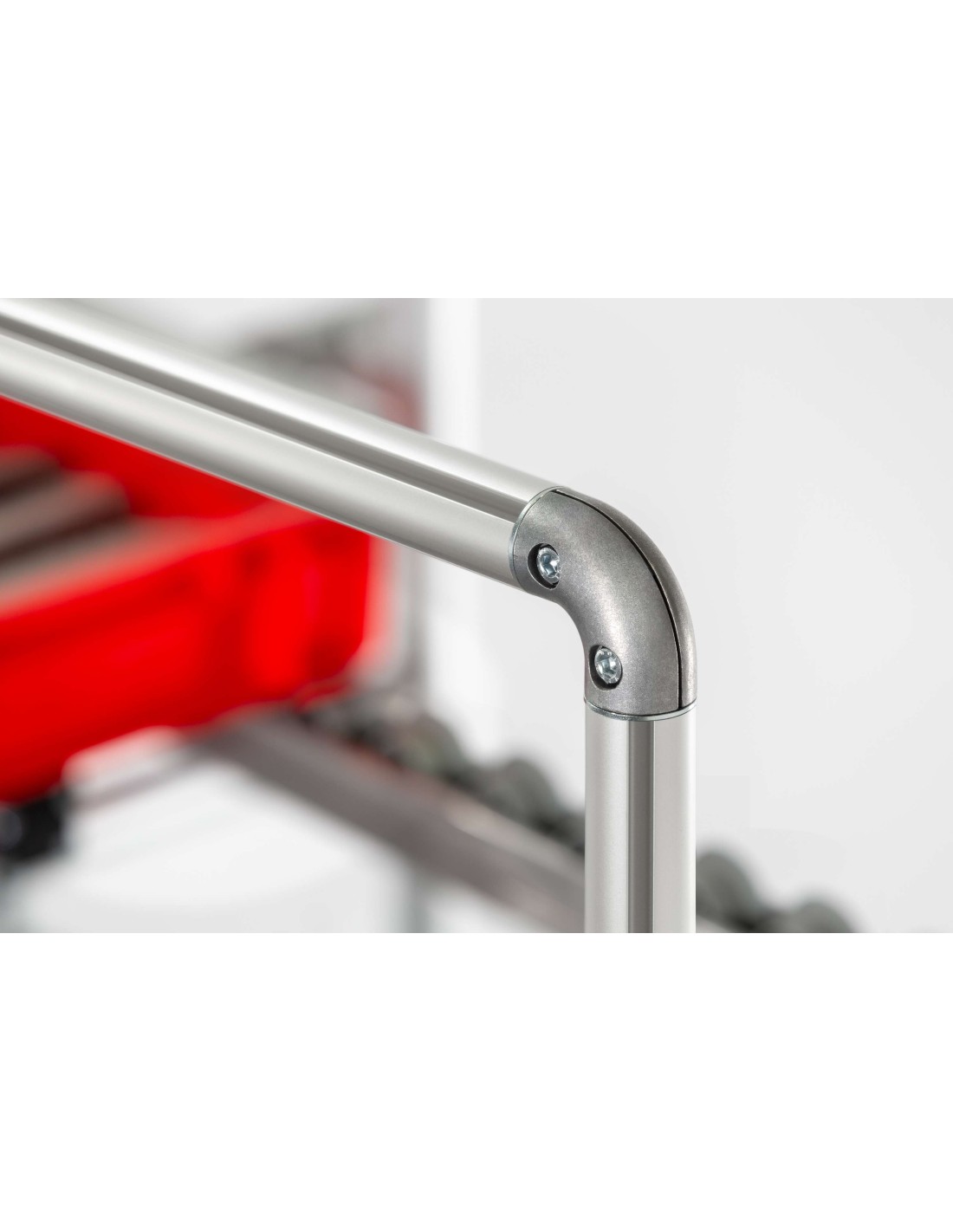

El compacto empalme D30-90° R25, interno, conector M6-12 conecta dos perfiles 6 D30 en un ángulo de 90° con una esquina exterior redondeada.
Las placas de unión se atornillan en los núcleos de los perfiles 6 D30. Las mordazas del empalme abarcan los dos discos de la placa para crear una transición suave entre la fijación y los tubos perfilados.

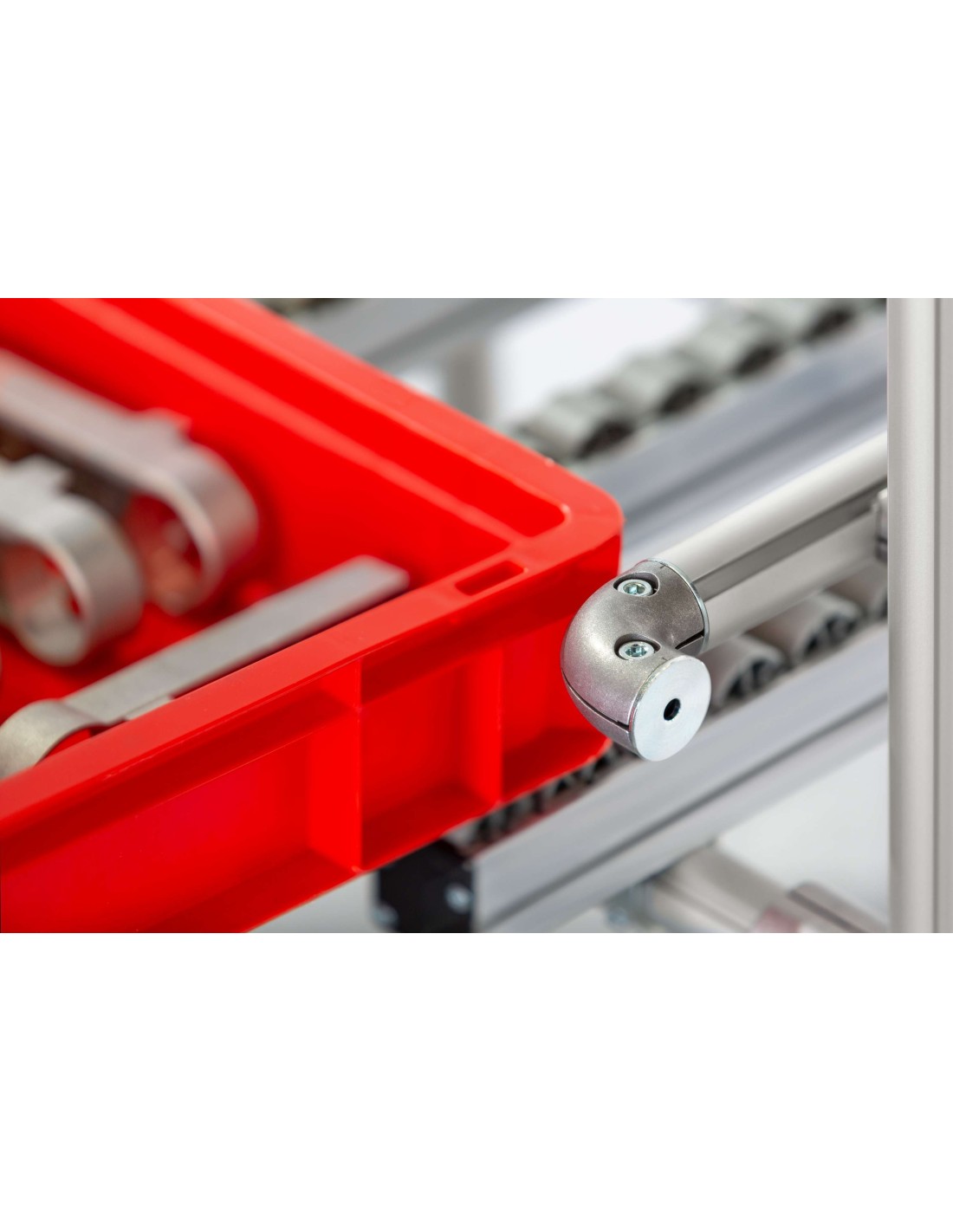

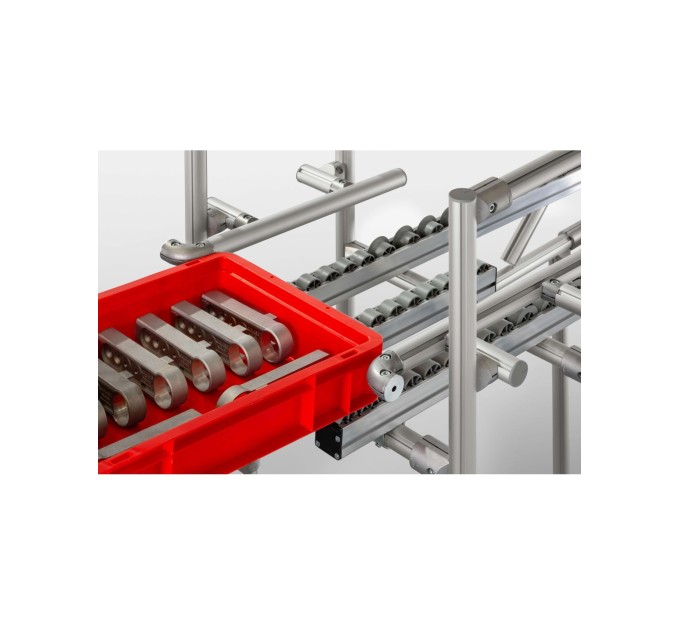

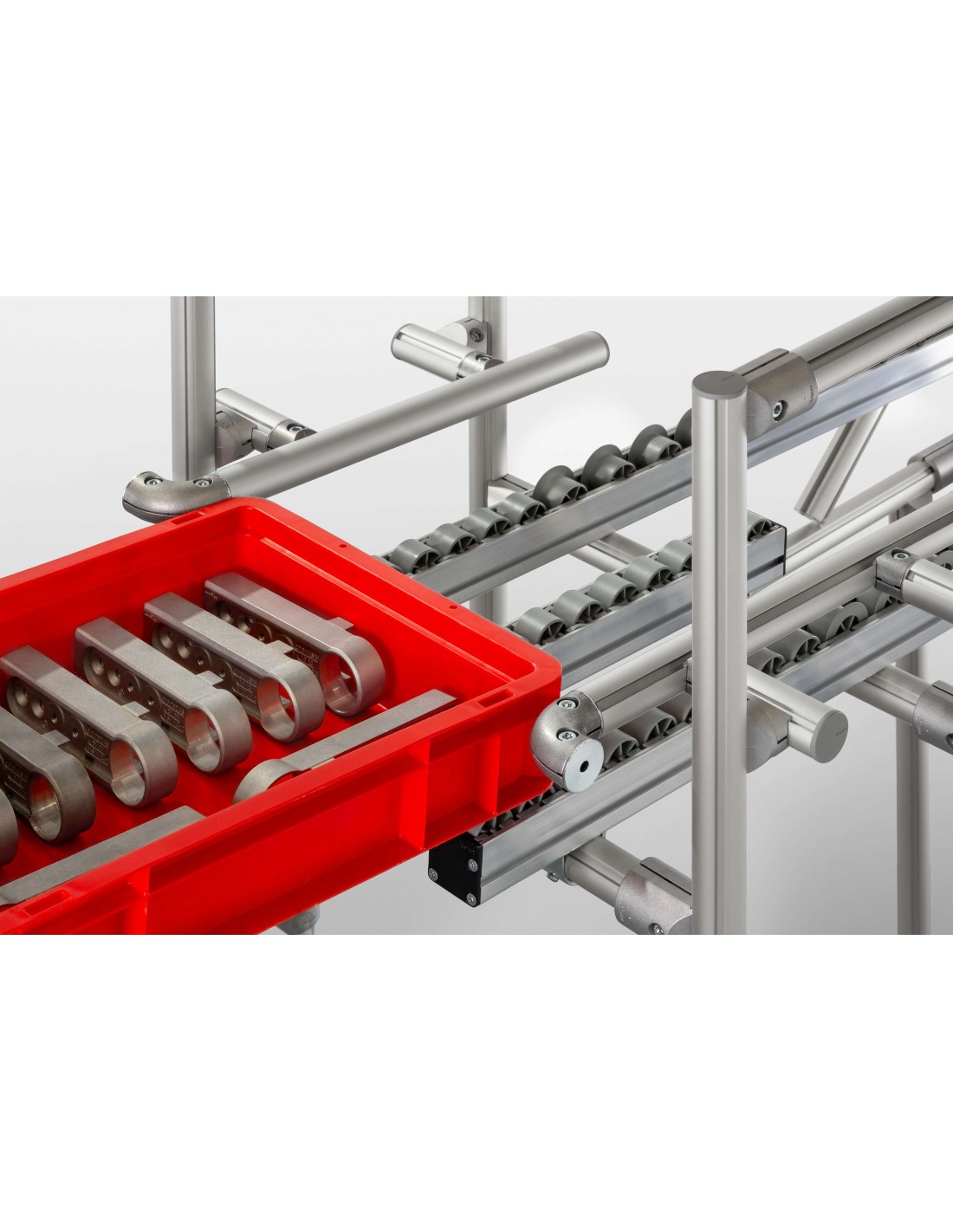

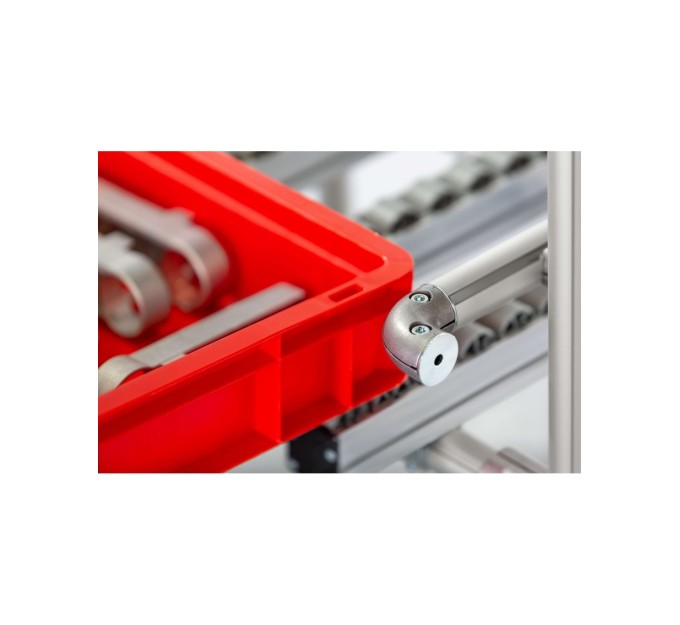

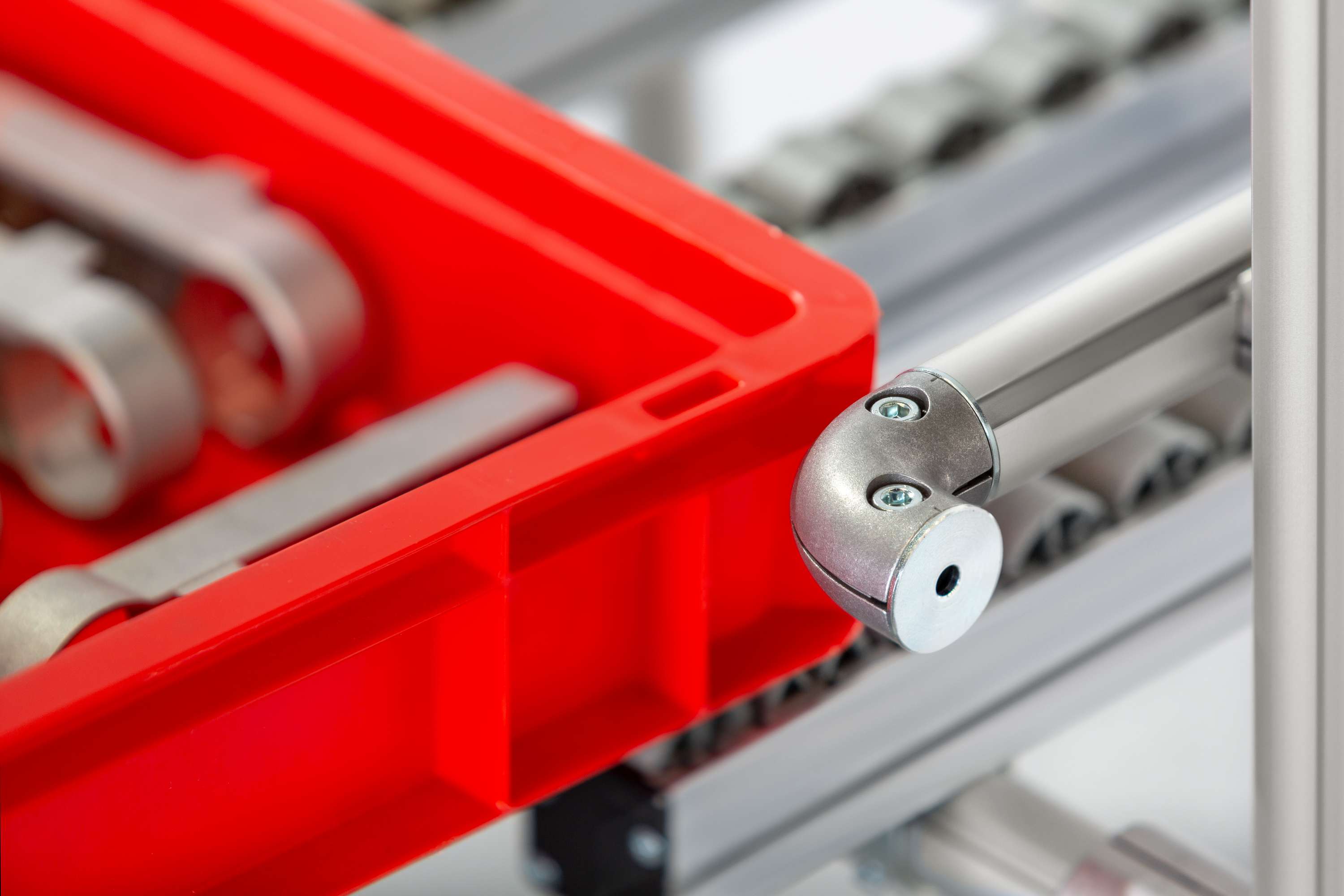

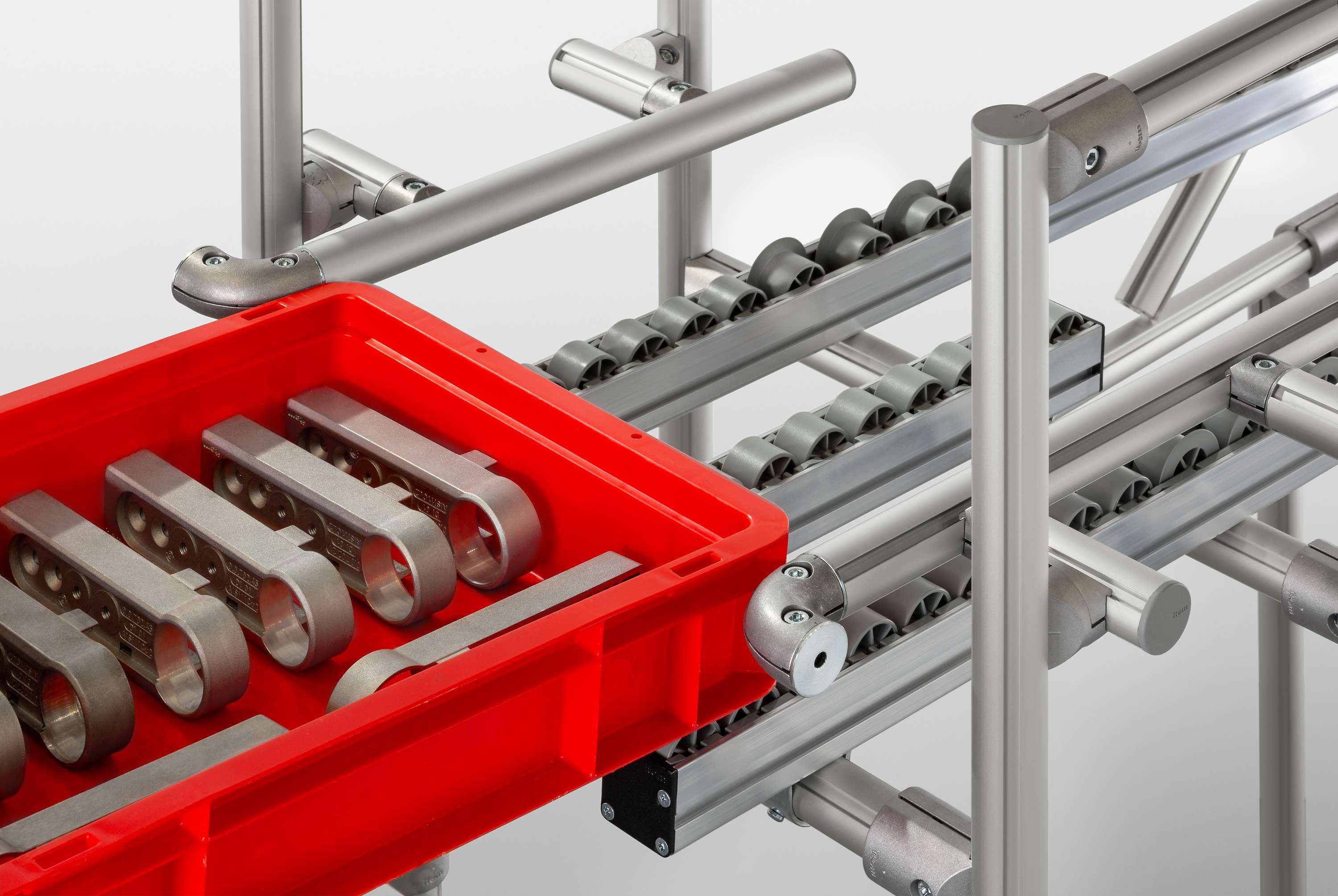

El empalme D30-90° R25, interno, conector M6-12 se puede utilizar en cintas transportadoras, donde se puede acoplar a un perfil 6 D30 como protección de bordes y ayuda de inserción redondeada.

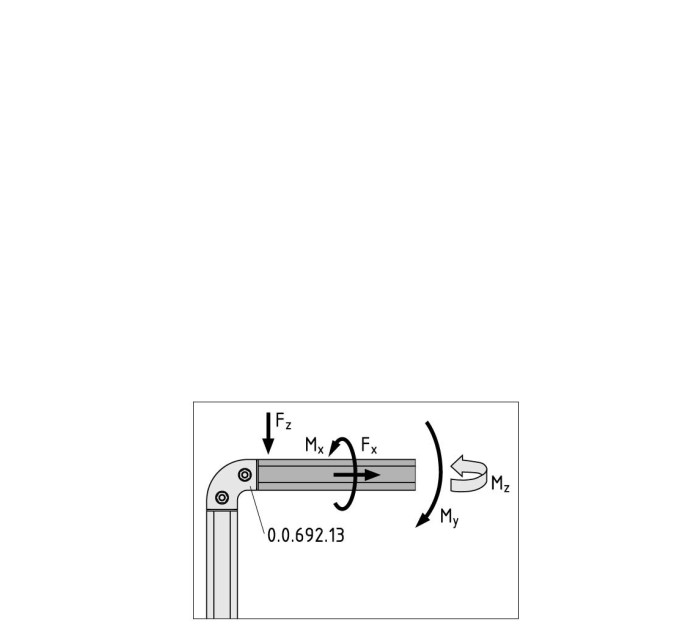

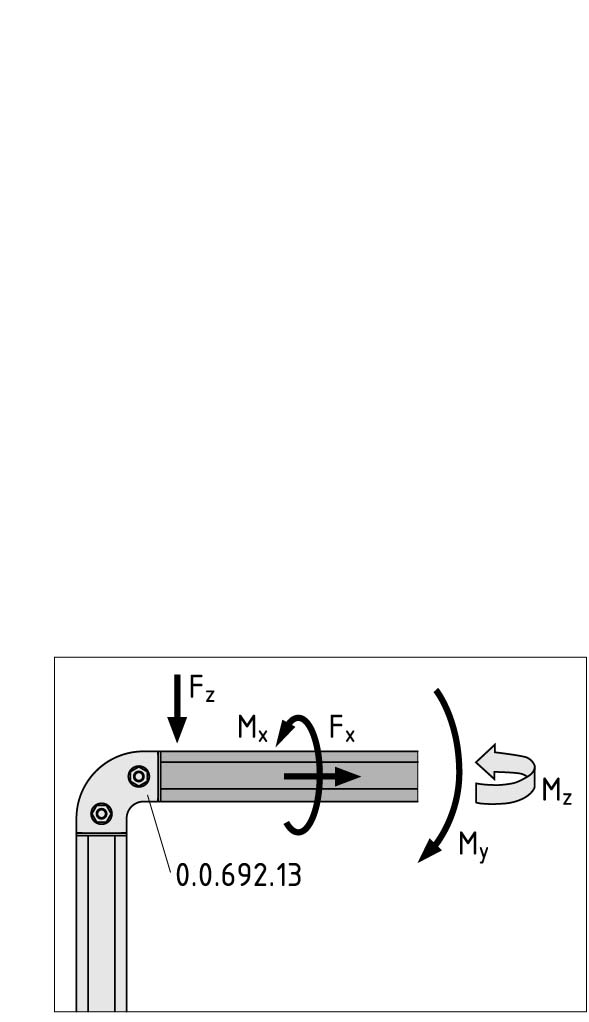

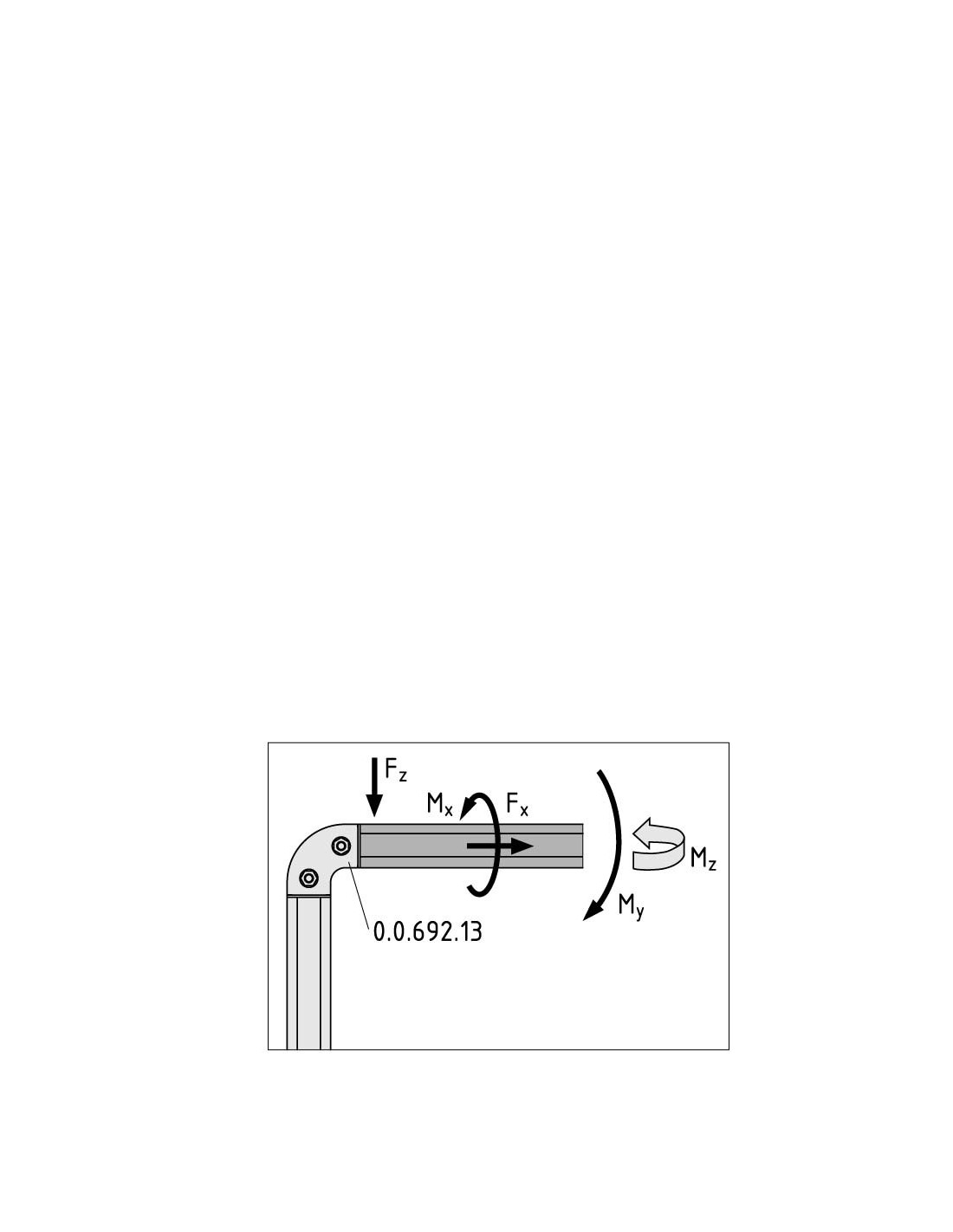

Fz = 500 N
Mx = 5 Nm
My = 20 Nm
Mz = 5 Nm
