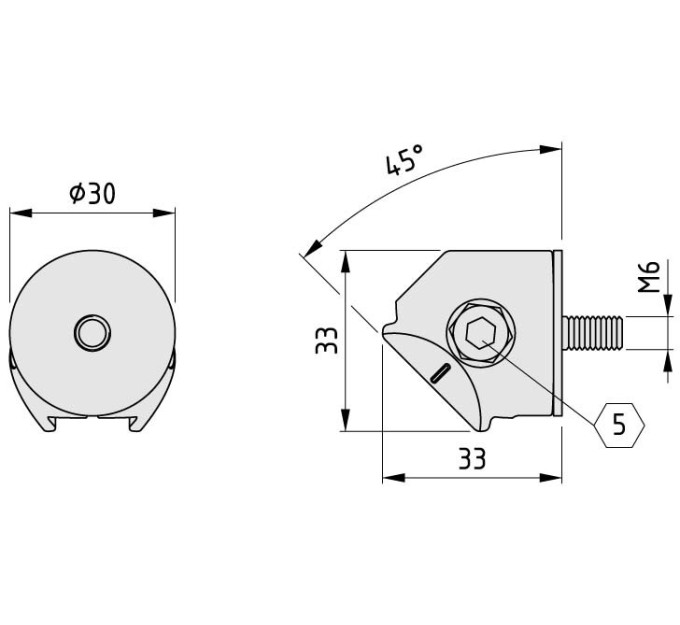

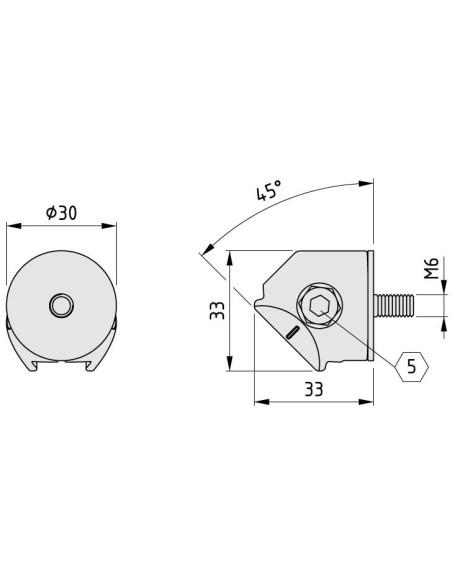

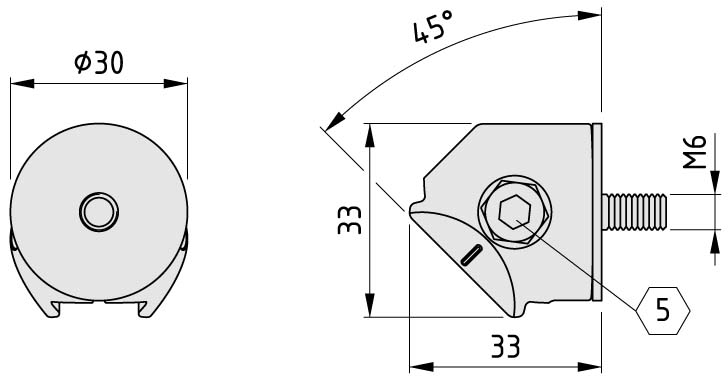

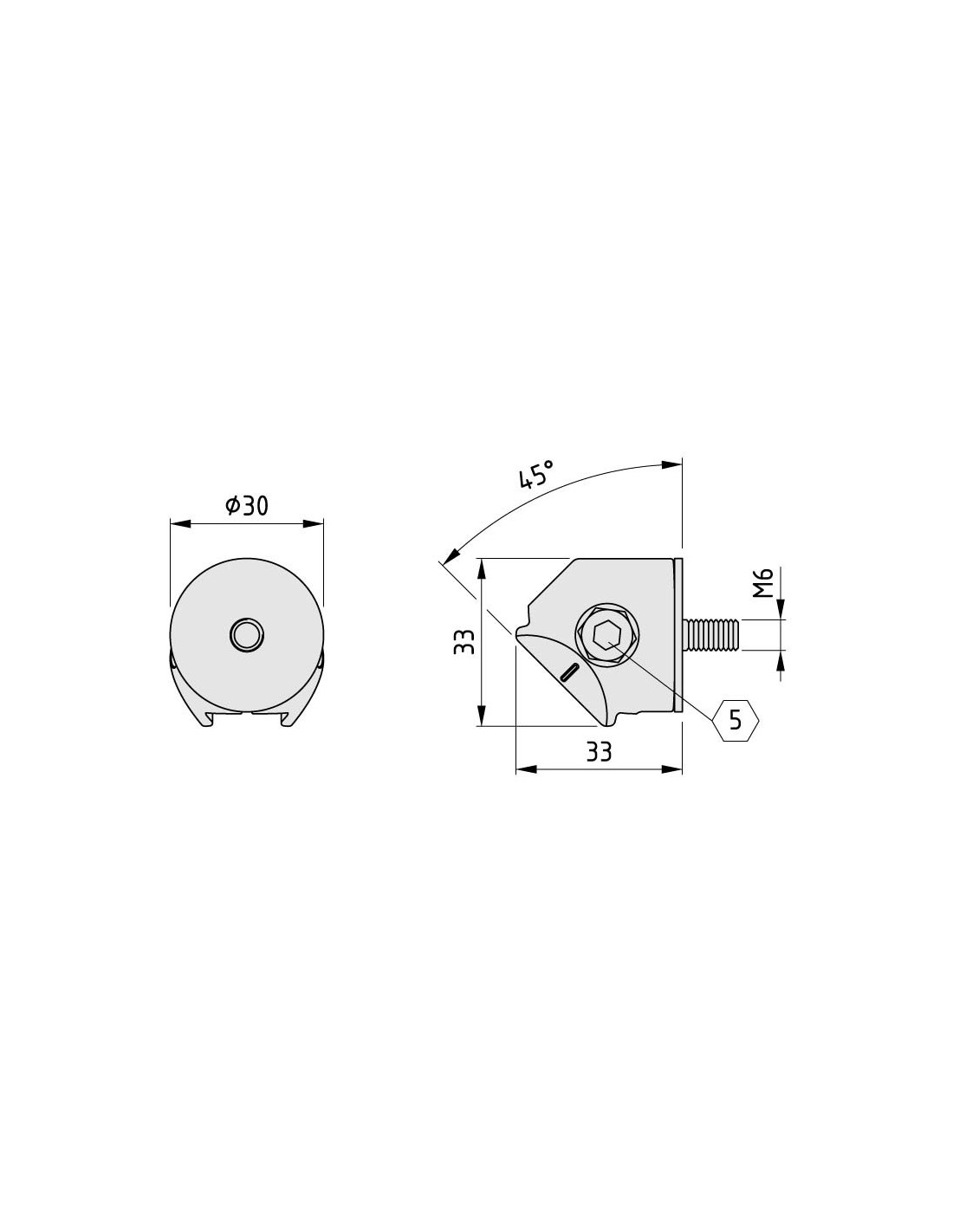

Unión D30-45° interna conector M6-12

Unión D30-45° interna, conector M6-12Propiedades

ESD	si
Peso (g)	53
Unidad de suministro	Kit
ANZUGSMOMENT	10
Serie	D30



Descripción2 medias uniones, fundición de Al, natural1 placa D30/D6-5, St, zinc.1 tornillo Allen DIN 912 M6x20, St, zinc.1 tuerca hexagonal DIN 934-M6-I8I, St, zinc.1 tornillo avellanado DIN 7991 M6x16, St, zinc. 1 arandela, St, zinc.Componentes

2 medias uniones, fundición de Al, natural
1 placa D30/D6-5, St, zinc.
1 tornillo Allen DIN 912 M6x20, St, zinc.
1 tuerca hexagonal DIN 934-M6-I8I, St, zinc.
1 tornillo avellanado DIN 7991 M6x16, St, zinc.
1 arandela, St, zinc.

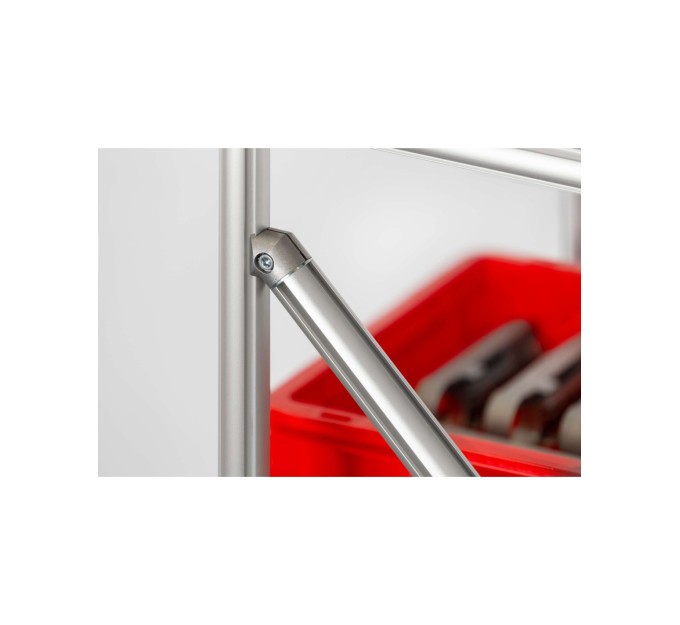

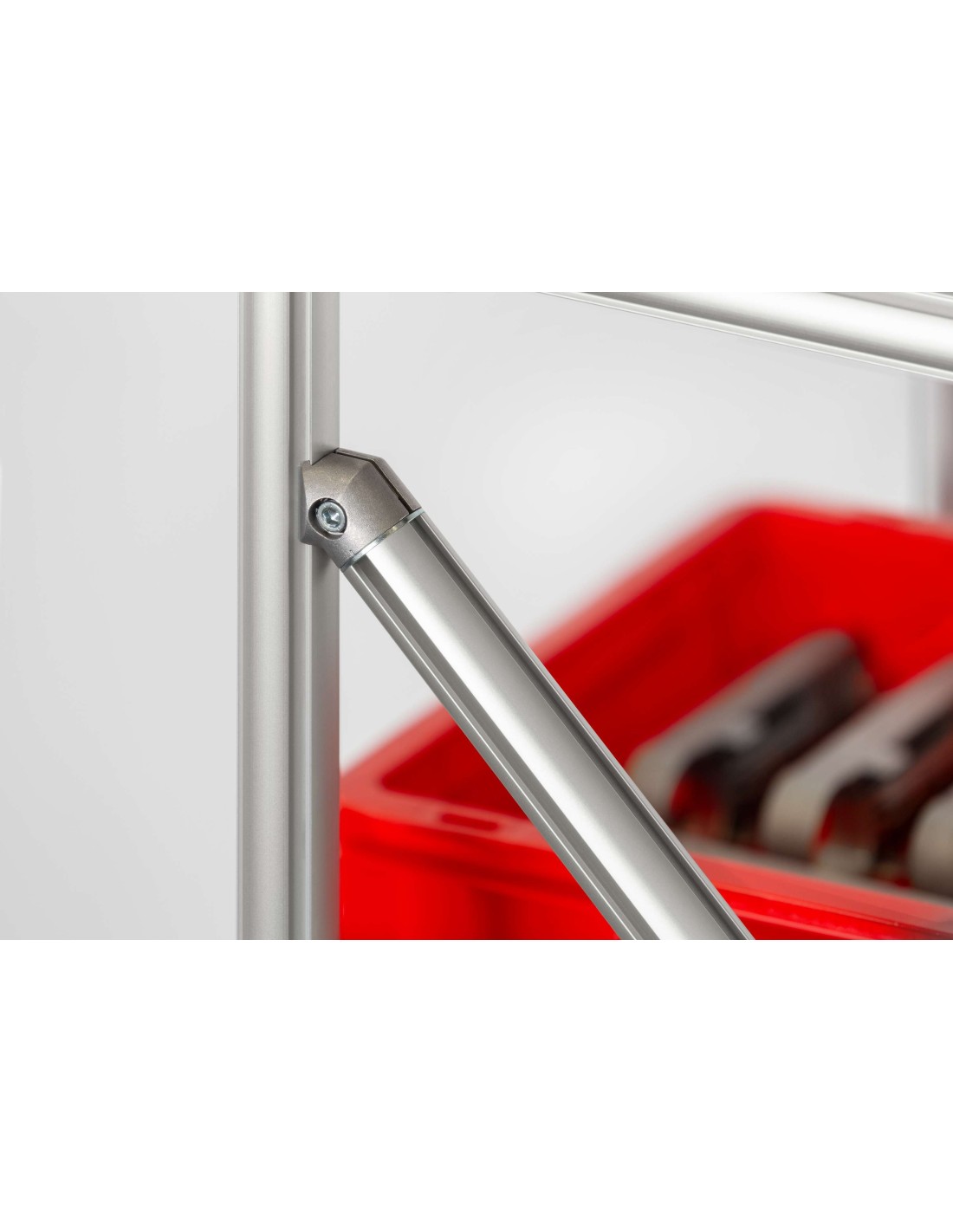

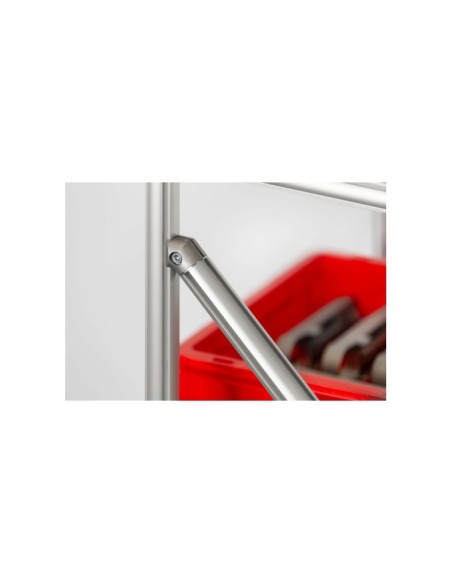

La unión D30-45° interna, conector M6-12 conecta un tubo perfilado D30 con un perfil 6 D30 en un ángulo de 45°. De este modo, los travesaños diagonales también pueden instalarse a posteriori en los bastidores para aumentar la rigidez.
La placa también puede fijarse a un perfil rectangular mediante una tuerca.

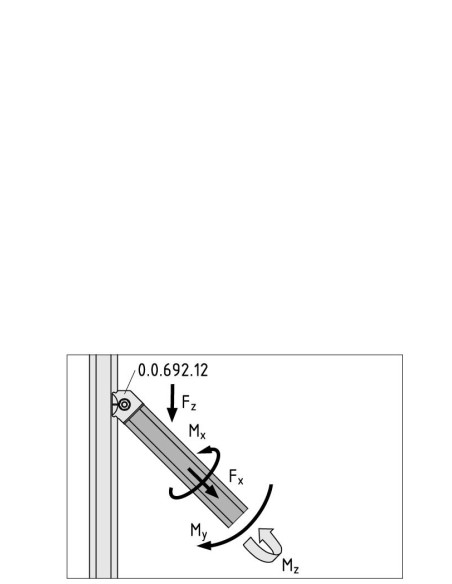

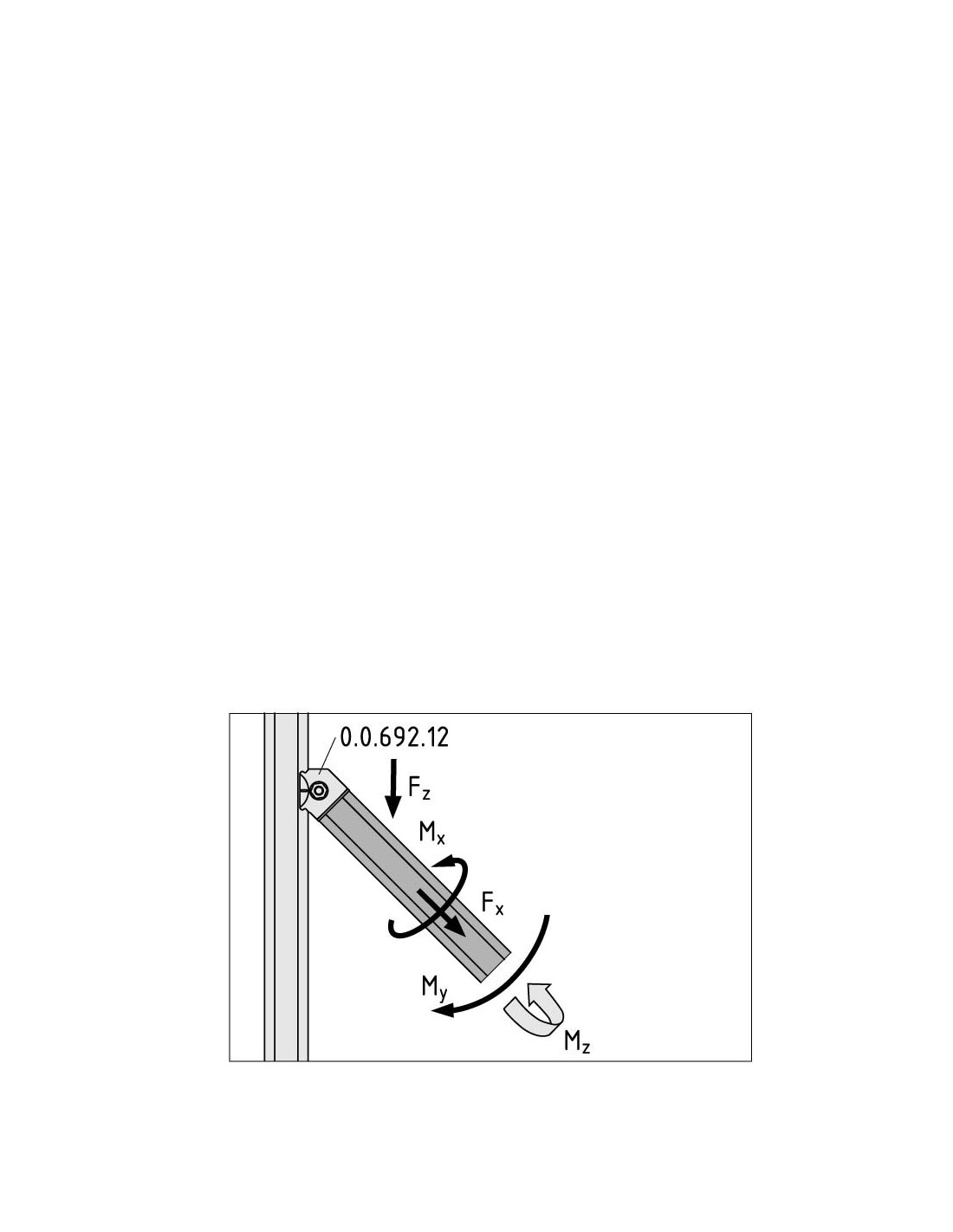

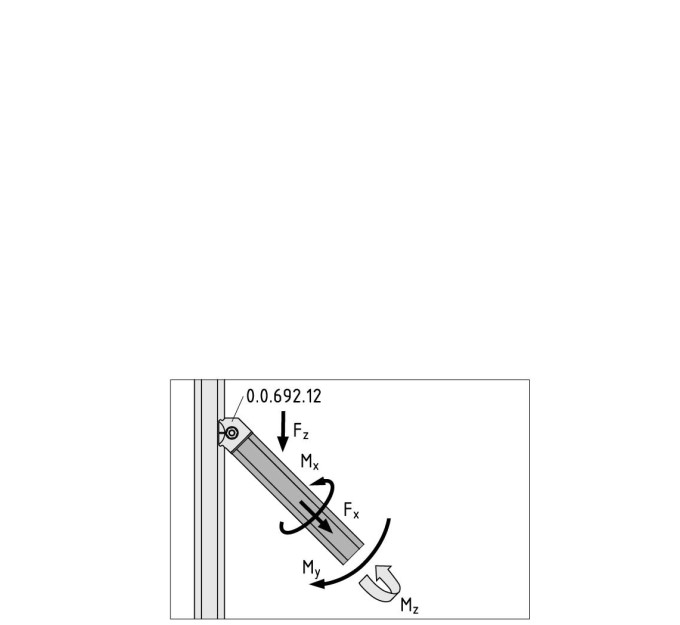

Fx = 500 N
Fz = 500 N
Mx = 5 Nm
My = 20 Nm
Mz = 5 Nm
