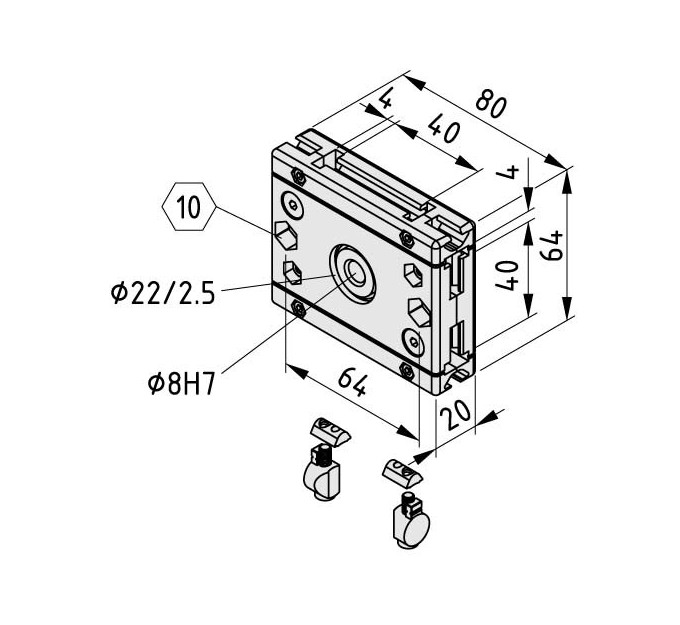

Polea 5 40 R10 con taladro

Polea 5 40 R10 con taladroPropiedades

DREHMOMENT_MAX	4
ESD	si
Peso (g)	277
Unidad de suministro	Kit
Serie	5



DescripciónPolea para correa dentada, inyección de aluminio, negroPolea para correa, con agujero ⌀ 8H7, mandrinable hasta max.⌀ 15 mmProfundidad del cubo 18 mmUna vuelta corresponde a 140 mm, Radio efectivo r_w = 22,3 mm, Momento de fricción con 1‰ de pretensado de la correa: M_R = 0,05 NmCarga máx.: M_D = 3,3 NmLongitud de la correa dentro de la polea para inversión de 90°: 110 mminversión de 180° (dimensión exterior 80): 135 mminversión de 180° (dimensión exterior 64): 150 mm2 kits unión universal 5, zamak, zinc.Paso p = 5 mm    Número de dientes z = 28Notas sobre el uso e instalaciónComponentesPolea para correa dentada, inyección de aluminio, negro
Polea para correa, con agujero ⌀ 8H7, mandrinable hasta max.⌀ 15 mm
Profundidad del cubo 18 mm
Una vuelta corresponde a 140 mm, Radio efectivo r_w = 22,3 mm,
Momento de fricción con 1‰ de pretensado de la correa: M_R = 0,05 Nm
Carga máx.: M_D = 3,3 Nm
Longitud de la correa dentro de la polea para
inversión de 90°: 110 mm
inversión de 180° (dimensión exterior 80): 135 mm
inversión de 180° (dimensión exterior 64): 150 mm
2 kits unión universal 5, zamak, zinc.
Paso p = 5 mm    Número de dientes z = 28
Notas sobre el uso e instalación









Para proteger la correa, los perfiles deben ser redondeados en la unión con la polea para correa dentada.







Montaje a una altura de 40 mm en la ranura del perfil 5 con el kit de unión universal 5.



DescargasInstrucciones de montaje
