Polea 5 40 R10 VK14

Polea 5 40 R10 VK14Propiedades

DREHMOMENT_MAX	4
ESD	si
Peso (g)	262
Unidad de suministro	Kit
Serie	5



DescripciónPolea para correa dentada, inyección de aluminio, negroPolea dentada con cubo acanalado, geometría del cubo VK14 para árbol acanalado VK14 DIN ISO 14 - 6x11x14, profundidad del cubo 18 mm Una vuelta corresponde a 140 mm, Radio efectivo r_w = 22,3 mm, Momento de fricción con 1‰ de pretensado de la correa: M_R = 0,05 NmCarga máx.: M_D = 3,3 NmLongitud de la correa dentro de la polea para inversión de 90°: 110 mminversión de 180° (dimensión exterior 80): 135 mminversión de 180° (dimensión exterior 64): 150 mm2 kits unión universal 5, zamak, zinc.Paso p = 5 mm     Número de dientes z = 28Notas sobre el uso e instalaciónComponentesPolea para correa dentada, inyección de aluminio, negro
Polea dentada con cubo acanalado, geometría del cubo VK14 para árbol acanalado VK14 DIN ISO 14 - 6x11x14, profundidad del cubo 18 mm
Una vuelta corresponde a 140 mm, Radio efectivo r_w = 22,3 mm,
Momento de fricción con 1‰ de pretensado de la correa: M_R = 0,05 Nm
Carga máx.: M_D = 3,3 Nm
Longitud de la correa dentro de la polea para
inversión de 90°: 110 mm
inversión de 180° (dimensión exterior 80): 135 mm
inversión de 180° (dimensión exterior 64): 150 mm
2 kits unión universal 5, zamak, zinc.
Paso p = 5 mm     Número de dientes z = 28
Notas sobre el uso e instalación









La polea para correa dentada 5 40 R10 puede utilizarse para accionar e invertir la correa dentada R10 T5 en combinación con perfiles 5.
El cuerpo de la polea para correa dentada ha sido preparado para para recibir placas y distanciadores de acoplamiento D30 y para recibir el anillo de centraje D50-D22. (Sección 8.3 Accesorios para elementos de accionamiento mecánico).

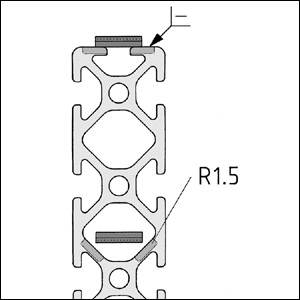

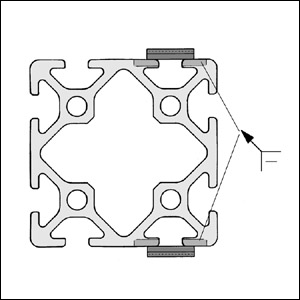

Para proteger la correa, los perfiles deben ser redondeados en la unión con la polea para correa dentada.







Montaje a una altura de 40 mm en la ranura del perfil 5 con el kit de unión universal 5.



DescargasInstrucciones de montaje
