Perfil X 8 80x40 2N L, naturalPropiedades

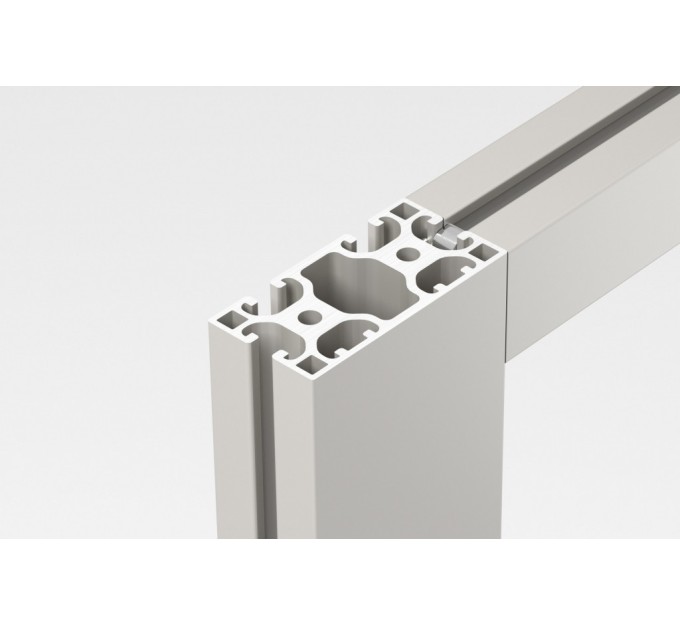

Este perfil de aluminio de peso reducido en la variante de diseño ligero de item presenta dos ranuras de perfil de la serie 8 cerradas en un lado y cuatro ranuras abiertas. Este perfil de aluminio se puede utilizar para construir marcos con superficies exteriores lisas y fáciles de limpiar.
El juego de fijación automática 8 NO (0.0.489.96) es ideal para unir perfiles. Solo requiere una mínima abertura en la ranura y viene con su propio cierre.
| Característica | Natural |
| ESD | si |
| Sección transversal | 12.19 |
| Momento de inercia, torsional | 19.45 |
| Momento de inercia, eje x | 19.63 |
| Momento de inercia, eje y | 73.11 |
| Peso, espec. Longitud | 3.29 |
| Unidad de suministro | corte máx. 6000 mm |
| Material | Al, anodizado |

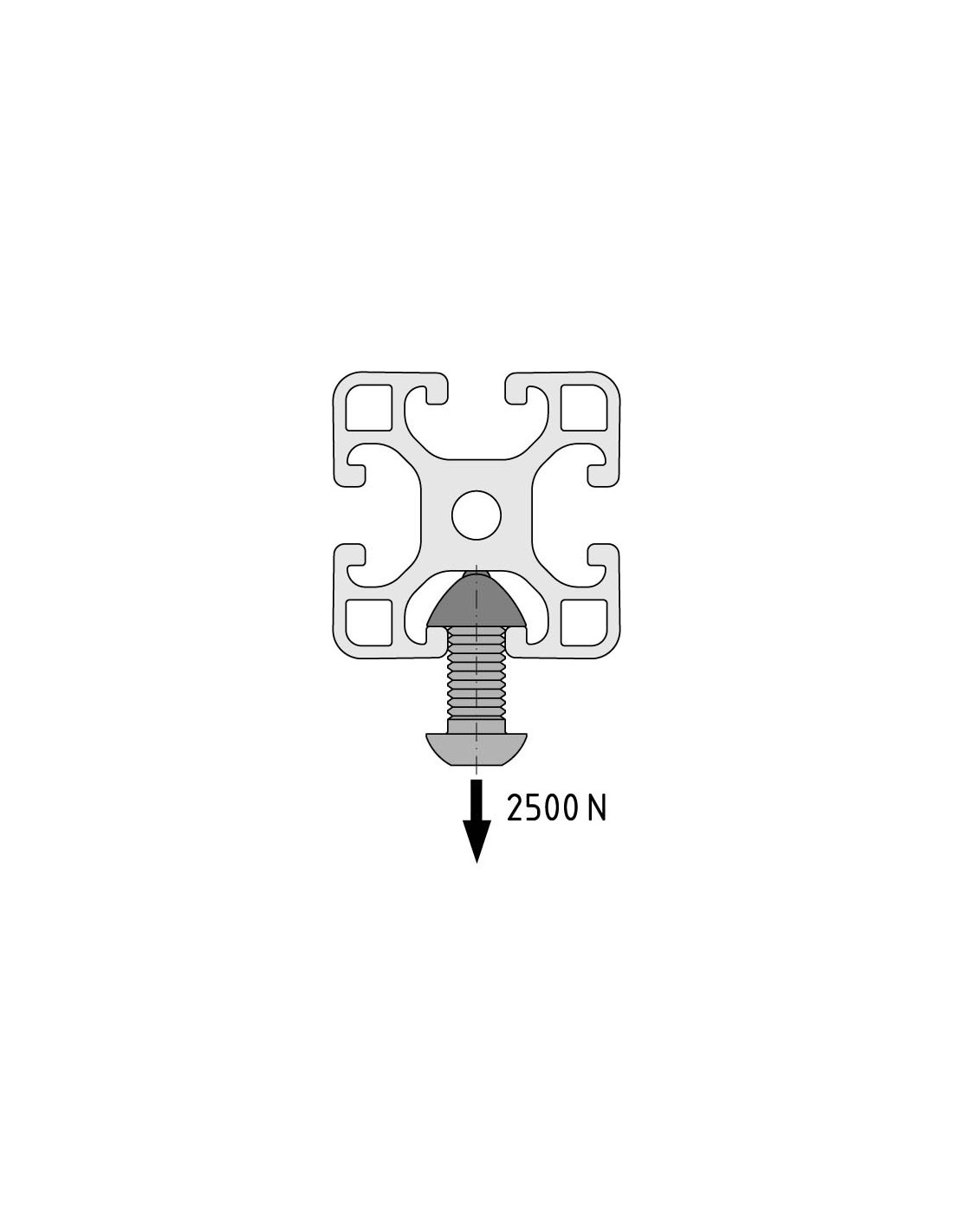

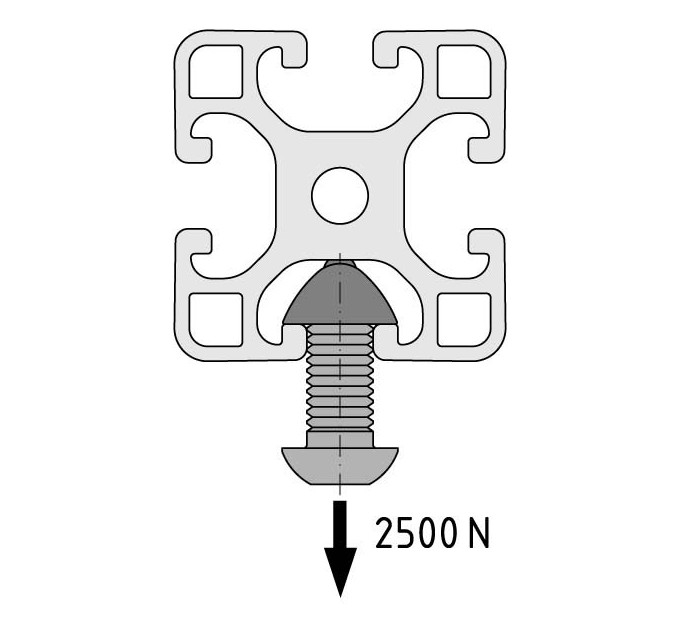

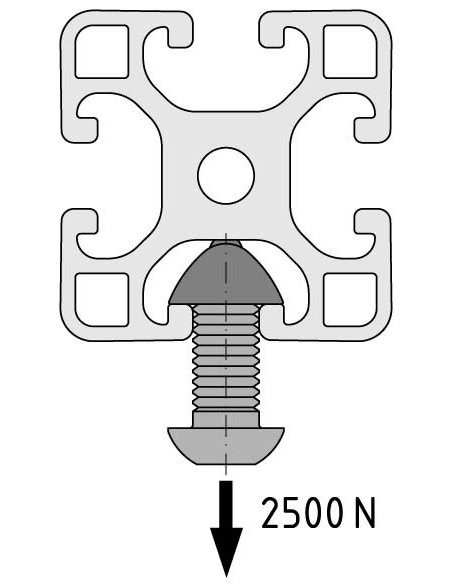

| Fuerza de tracción admisible en ranura | 2500 |
| Momento resistente, eje x | 9.58 |
| Momento resistente, eje y | 18.28 |
| Serie | x |
| Serie | 8 |
Descripción

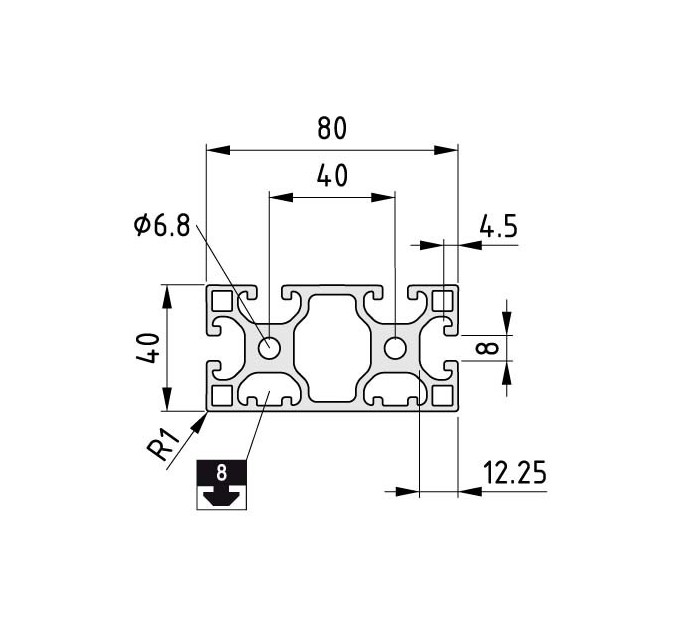

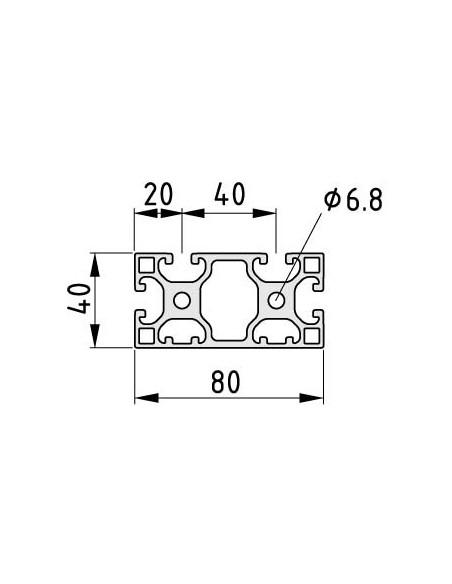

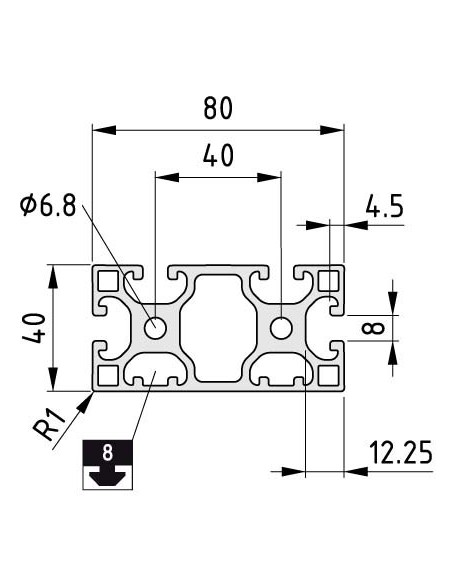

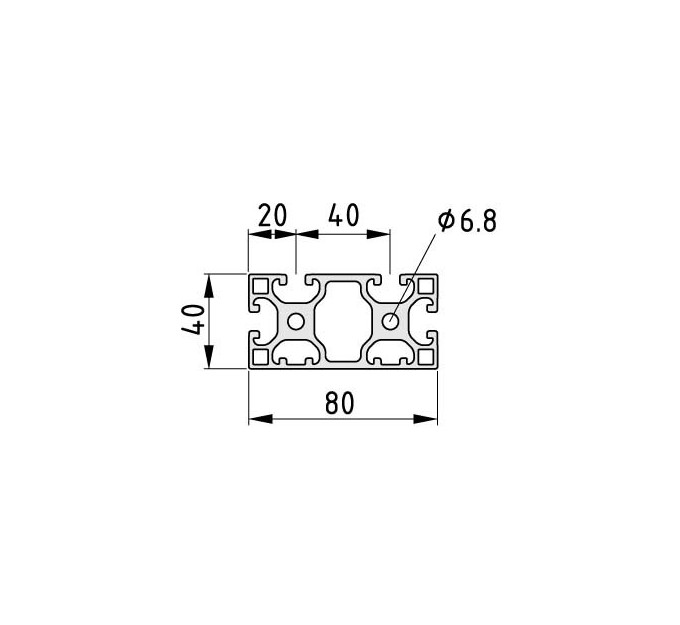

El perfil X 8 80x40 2N ligero es un perfil de construcción universal de aluminio anodizado de alta calidad en la dimensión modular de la serie X 8.

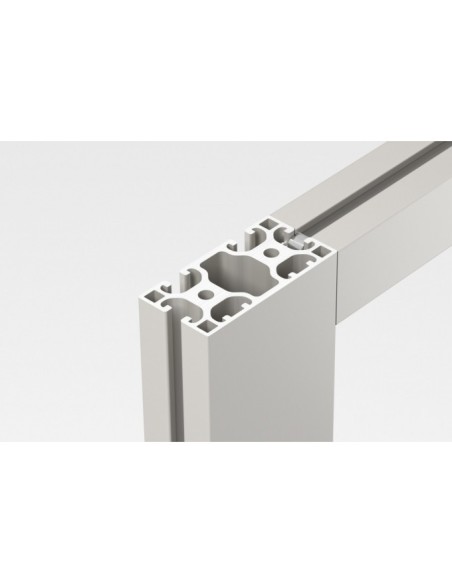

Este perfil de aluminio de peso reducido en la variante de diseño ligero de item presenta dos ranuras de perfil de la serie 8 cerradas en un lado y cuatro ranuras abiertas. Este perfil de aluminio se puede utilizar para construir marcos con superficies exteriores lisas y fáciles de limpiar.

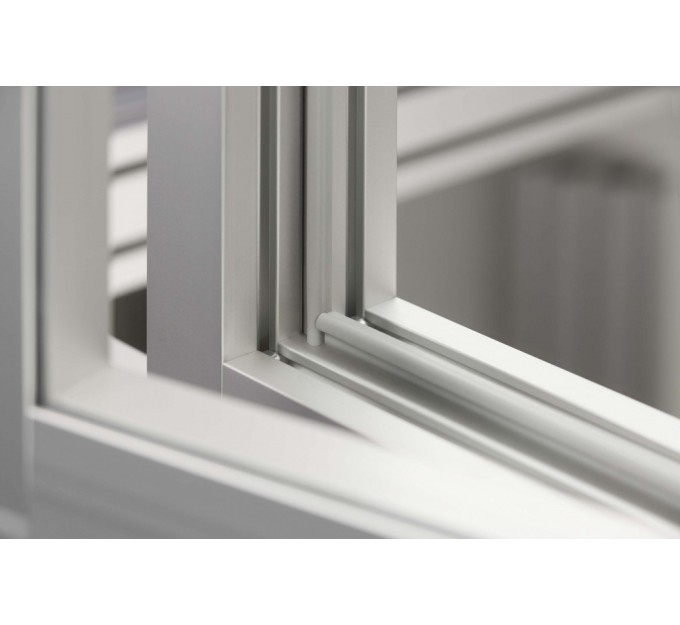

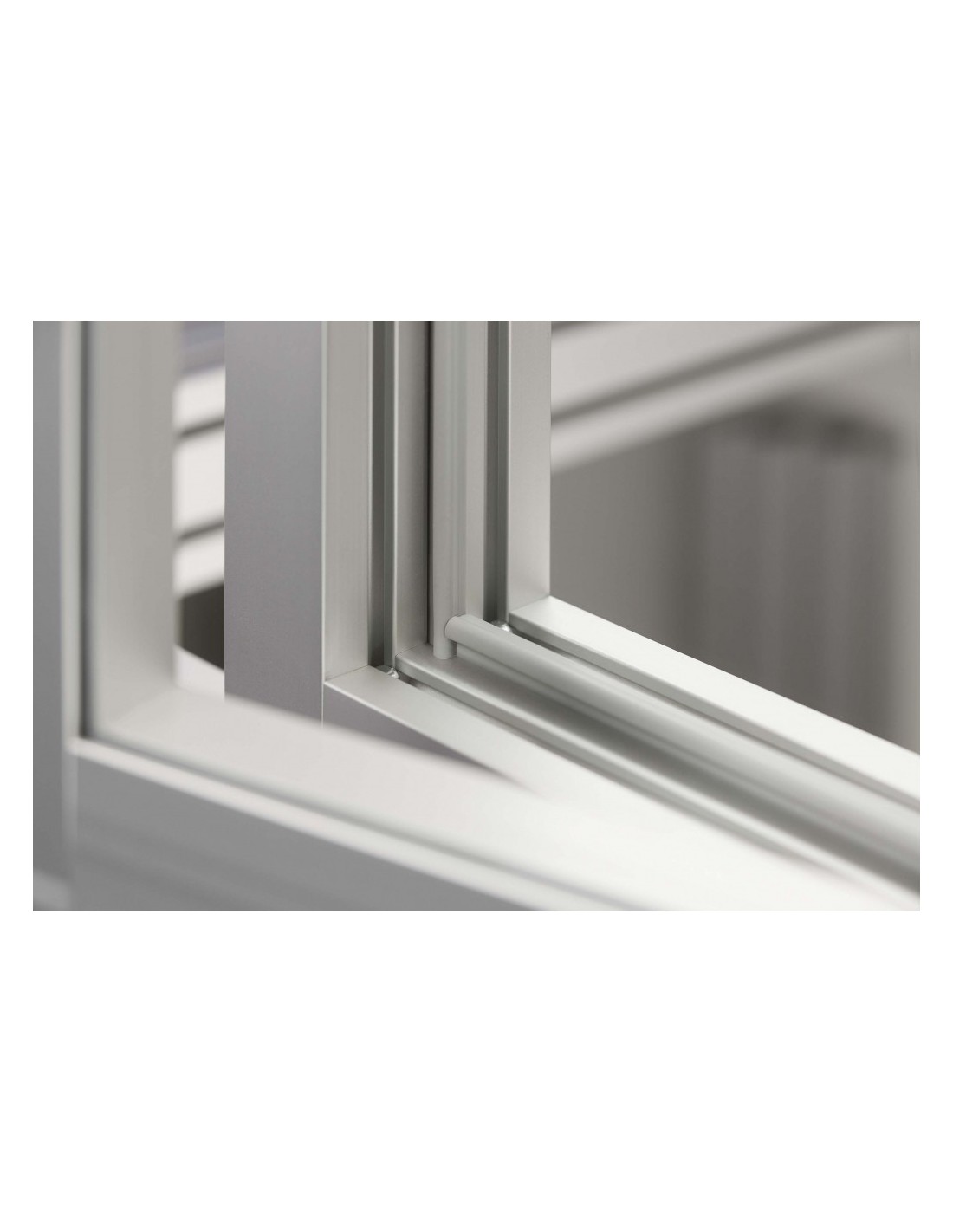

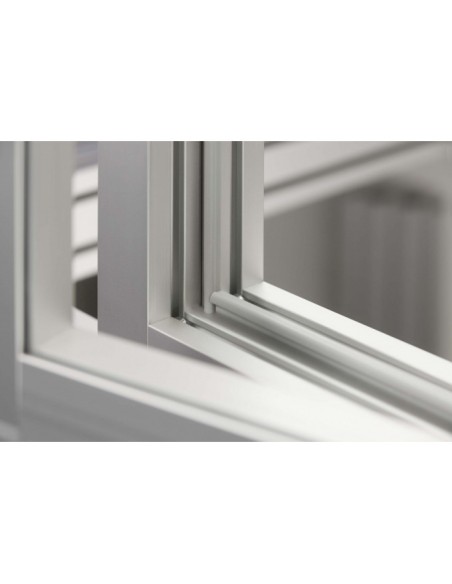

La junta para puerta 8 - XMS instalada en la ranura especial de los perfiles XMS sella la puerta cuando se cierra.

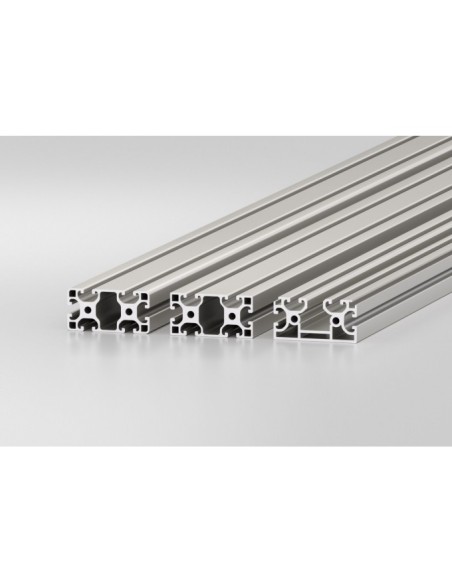

Las series de perfiles son compatibles entre sí y difieren en cuanto a características específicas. Los perfiles 8 presentan bordes redondeados (R4). Los perfiles X 8 presentan un radio de borde mínimo (R1) que garantiza transiciones suaves entre perfiles de aluminio. Los perfiles 8 XMS se basan en el contorno de los perfiles X 8. Presentan ranuras especiales diseñadas para alojar juntas labiales y un conducto para cables integrado.

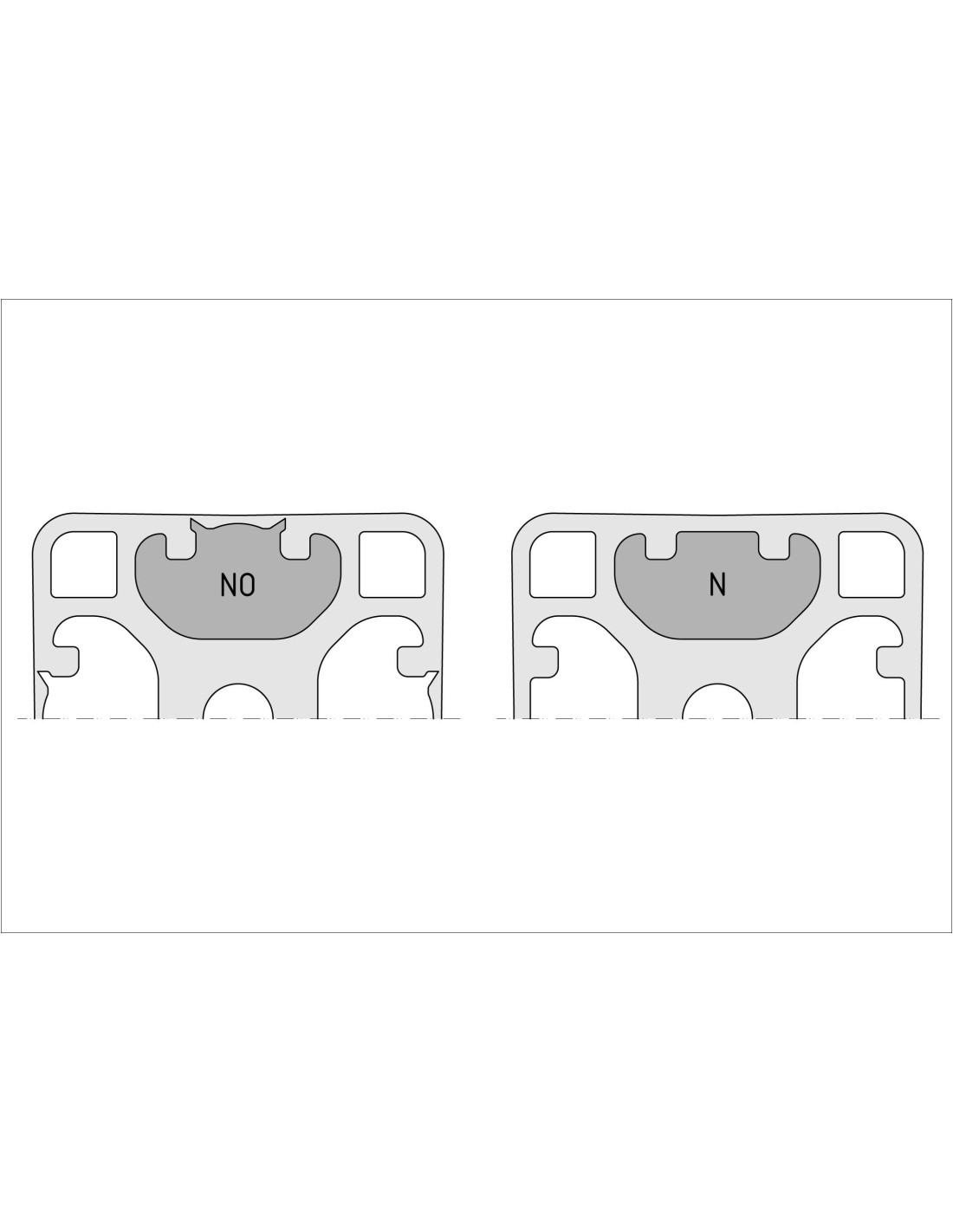

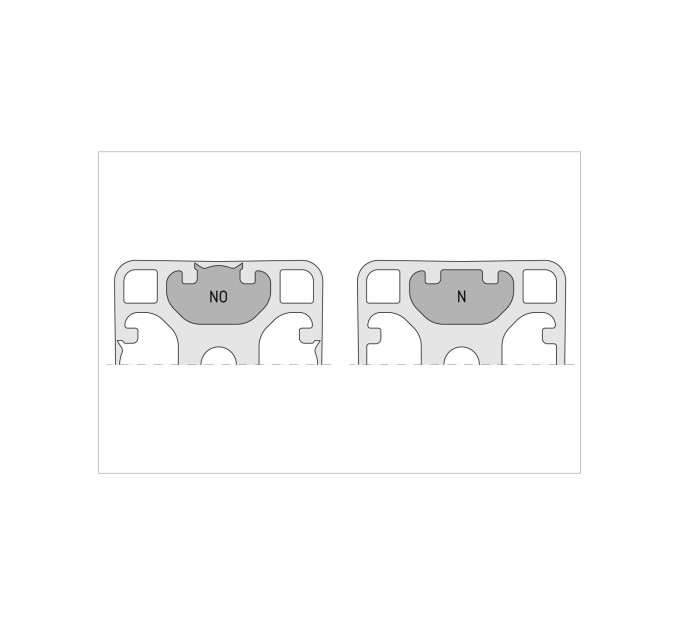

Los perfiles de la serie 8 de item están disponibles con ranuras cerradas en diversas disposiciones. El revestimiento de aluminio puede abrirse parcial o totalmente para poder utilizar la ranura que hay debajo. La variante de diseño NO indica que las ranuras cerradas son especialmente fáciles de abrir gracias a dos muescas en la parte inferior de la superficie exterior.
El juego de fijación automática 8 NO (0.0.489.96) es ideal para unir perfiles. Solo requiere una mínima abertura en la ranura y viene con su propio cierre.
DescargasChemical resistance of aluminium
ESD Product Qualification
