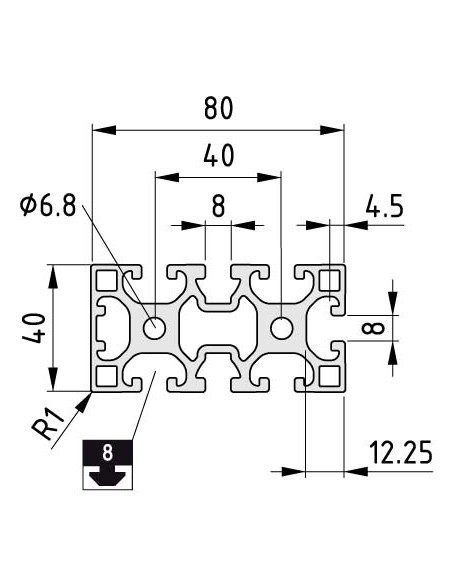

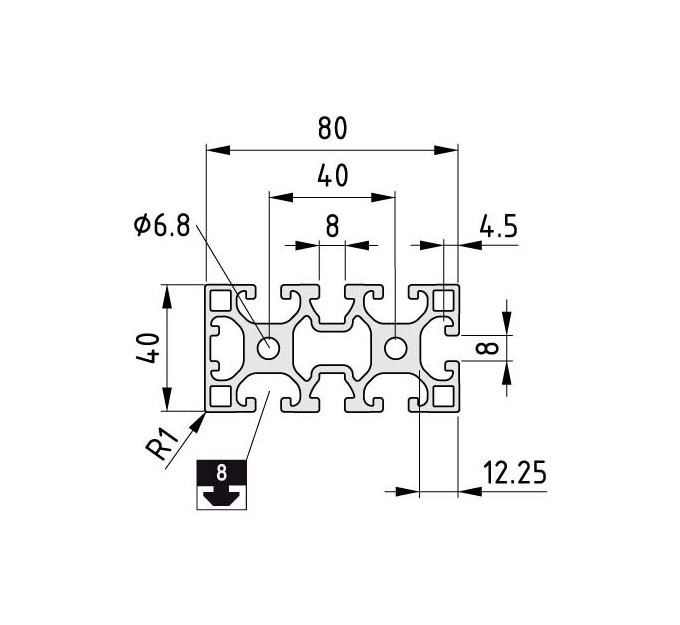

Perfil X 8 80x40 1N -XMS natural
Perfil X 8 80x40 1N -XMS natural

Perfil X 8 80x40 1N -XMS natural

   0.0.649.19
Formato
  • Caja de 8 unidades
  • Barra de 6000

Perfil X 8 80x40 1N -XMS, naturalPropiedades
CaracterísticaNatural
ESDsi
Sección transversal12.89
Momento de inercia, torsional8.03
Momento de inercia, eje x18.2
Momento de inercia, eje y74.59
Peso, espec. Longitud3.48
Unidad de suministrocorte máx. 6000 mm
MaterialAl, anodizado
Fuerza de tracción admisible en ranura5000
Momento resistente, eje x9.1
Momento resistente, eje y18.42
Seriex
Serie8

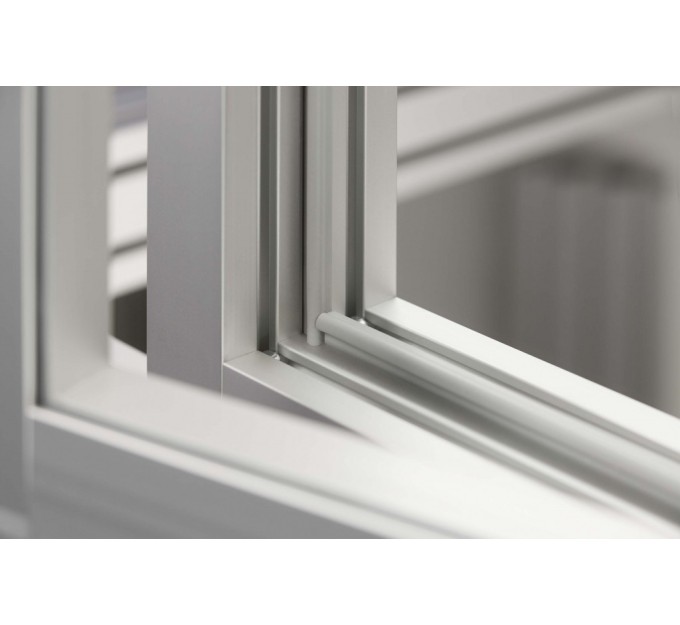

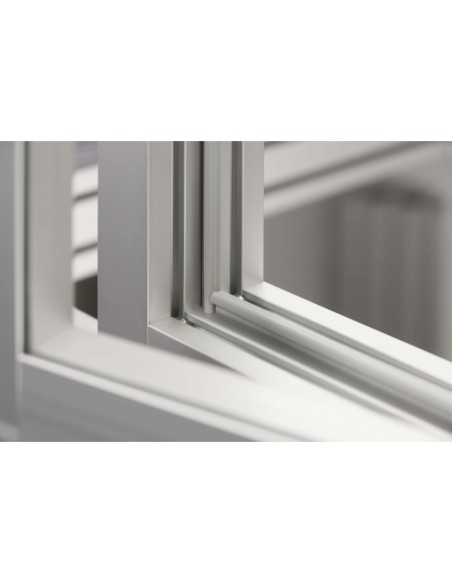

La junta para puerta 8 - XMS instalada en la ranura especial de los perfiles XMS sella la puerta cuando se cierra.









DescargasChemical resistance of aluminium



ESD Product Qualification



Tips and Tricks



Serie
Serie X
ESD
Si
Material
Al, anodizado
