Kit unión estándar 8 unilateral

Kit unión estándar 8, unilateralPropiedades

ESD	si
Peso (g)	19
Unidad de suministro	Kit
Par (Nm)	25
Serie	8

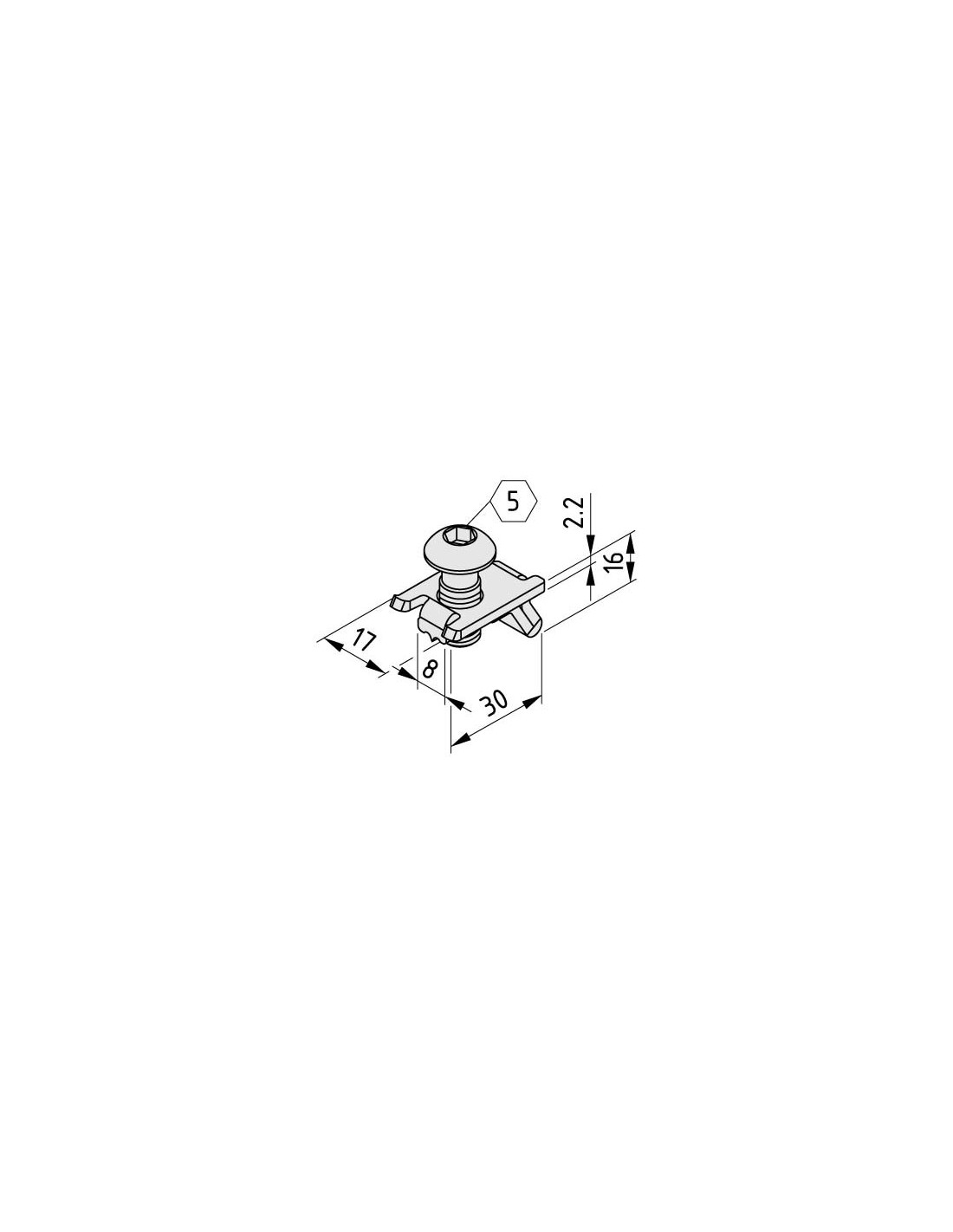

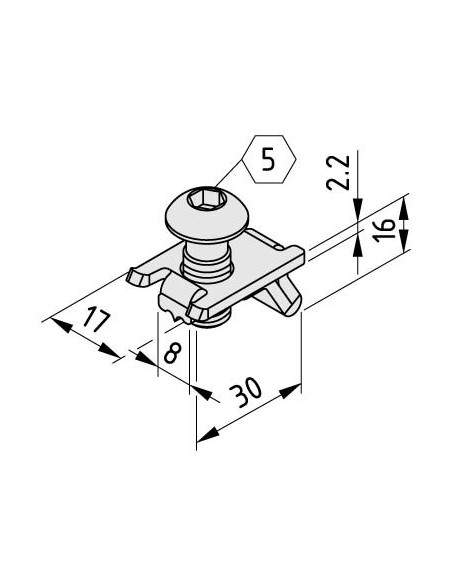

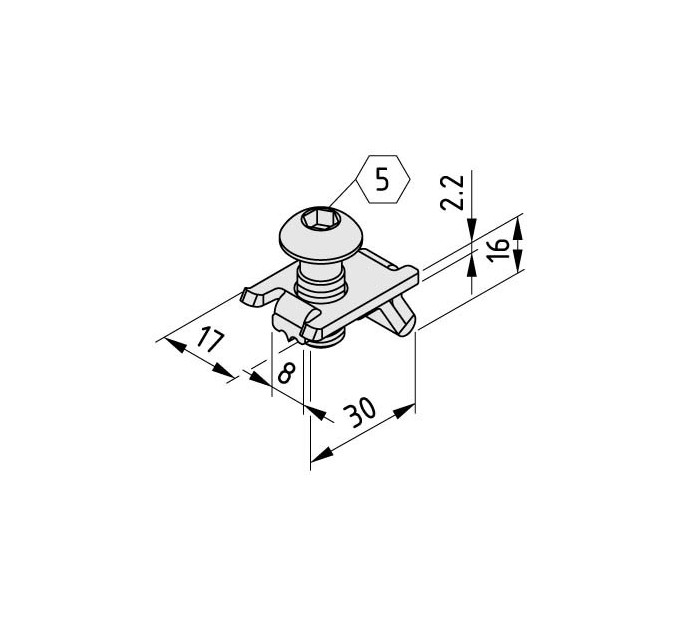

DescripciónPlaca de unión estándar 8, unilateral, St, zinc.Tornillo gota de sebo especial similar al ISO 7380 M8x20, St, zinc.ComponentesPlaca de unión estándar 8, unilateral, St, zinc.
Tornillo gota de sebo especial similar al ISO 7380 M8x20, St, zinc.

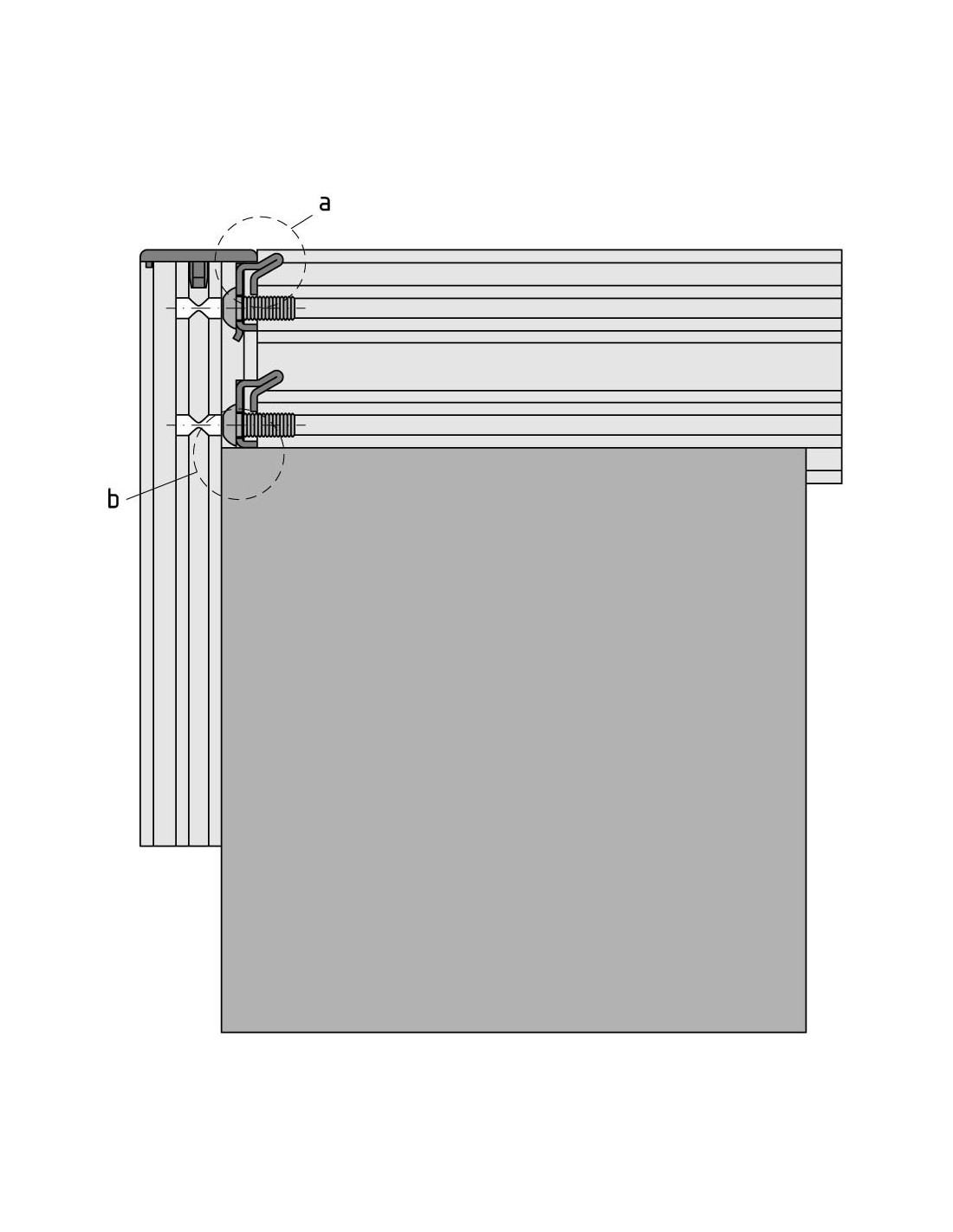

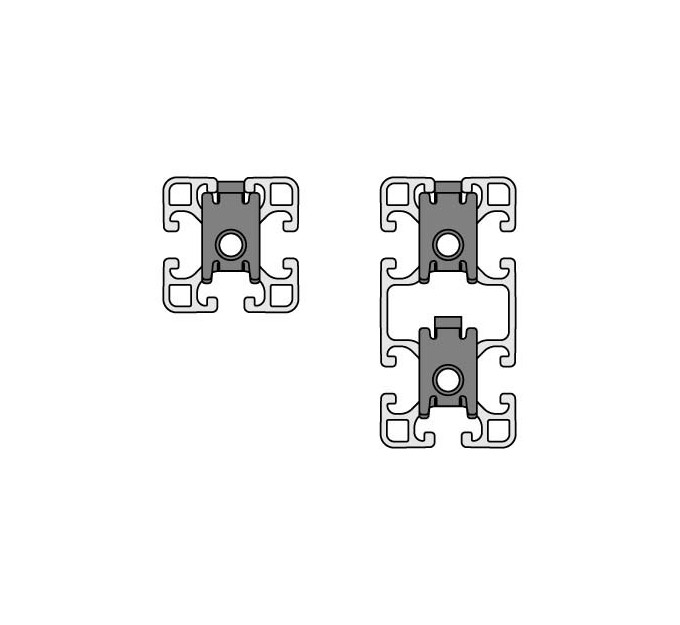

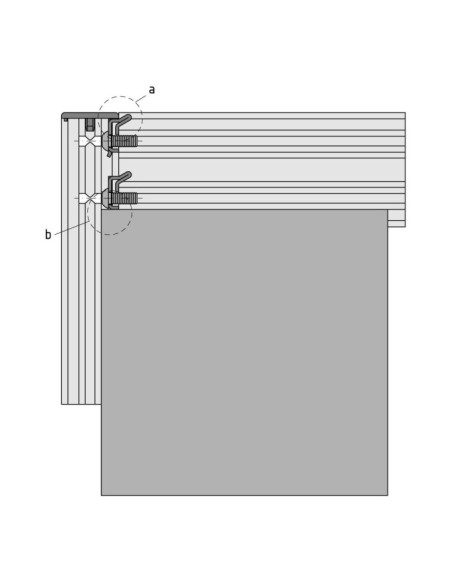

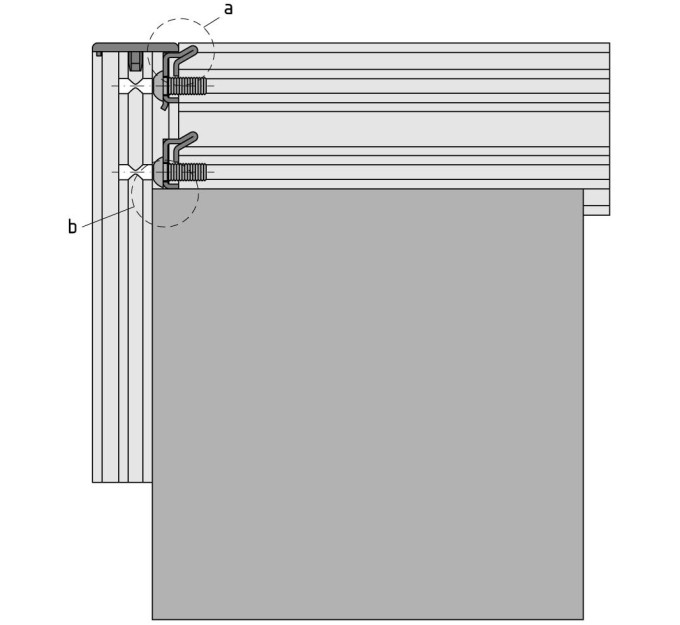

La unión estándar 8 unilateral tiene una geometría modificada que permite descentrar los perfiles. Esto significa que se pueden unir los perfiles en ángulo recto con un ajuste a ras que tiene en cuenta las tapetas (a). Además, gracias a que la función antigiro está en un solo lado, las ranuras internas quedan libres. Esto permite instalar paneles en las ranuras sin necesidad de recortar las esquinas (b).



En comparación con otras uniones, las uniones estándar sobresalen sólo muy poco hacia la ranura. El kit unión estándar 8 incorpora de serie una pestaña antigiro de doble cara, pero también está disponible en variantes que incorporan una placa de unión acortada por un lado o un elemento de centrado compacto (K). Las variantes dejan libre una o ambas ranuras de los perfiles de aluminio.
Los kits unión estándar 8 también están disponibles en un diseño con protección ESD para disipar las cargas electrostáticas.

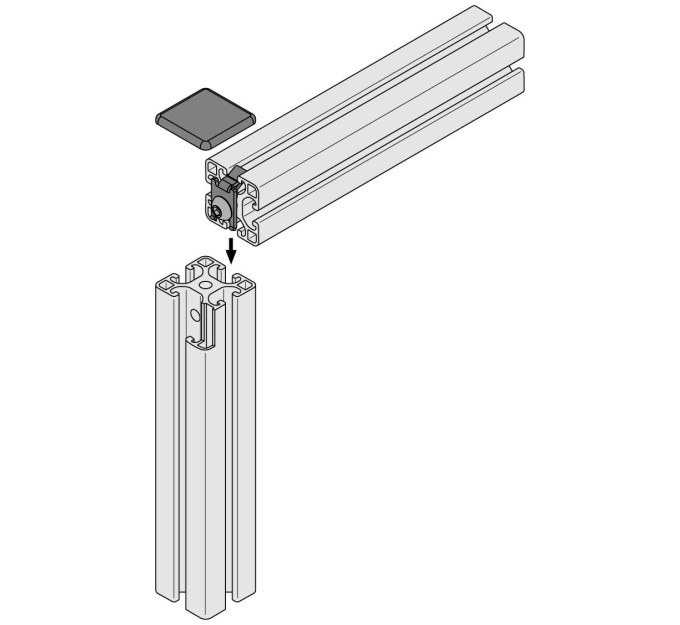

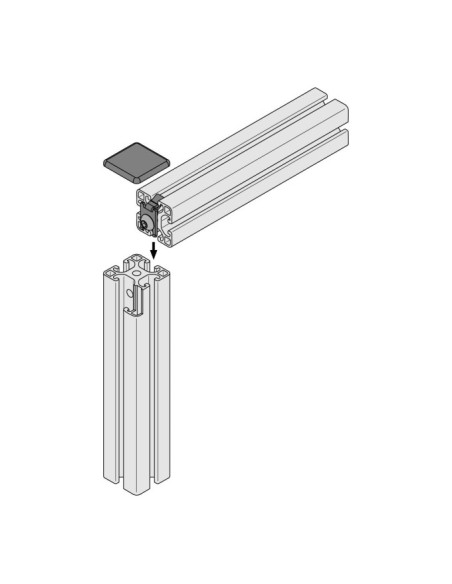

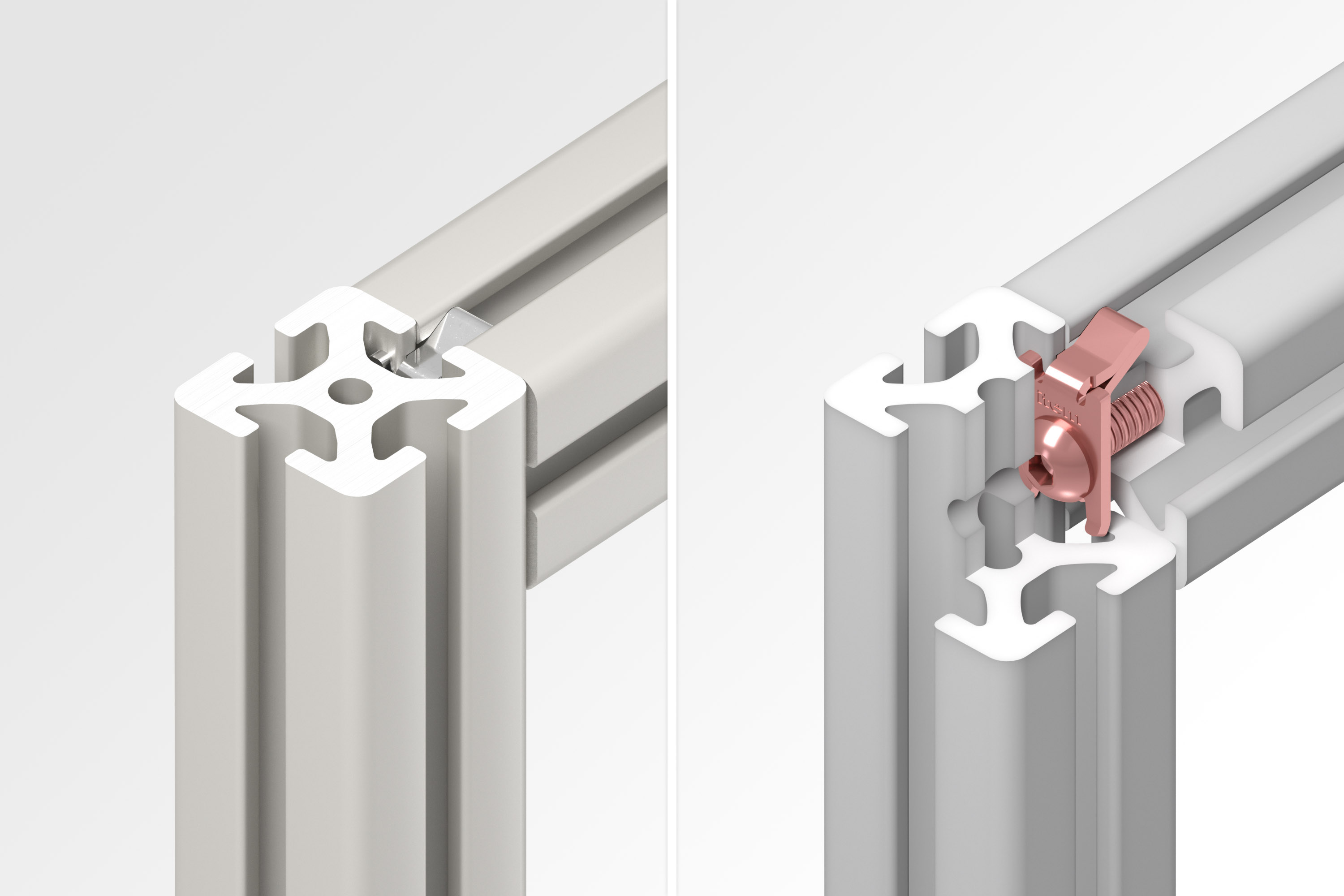

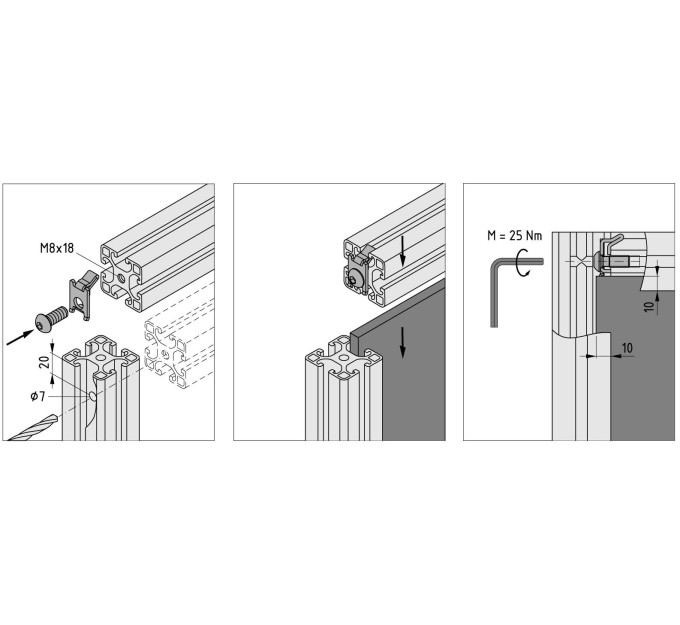

Instalación con testa de perfil enrasada

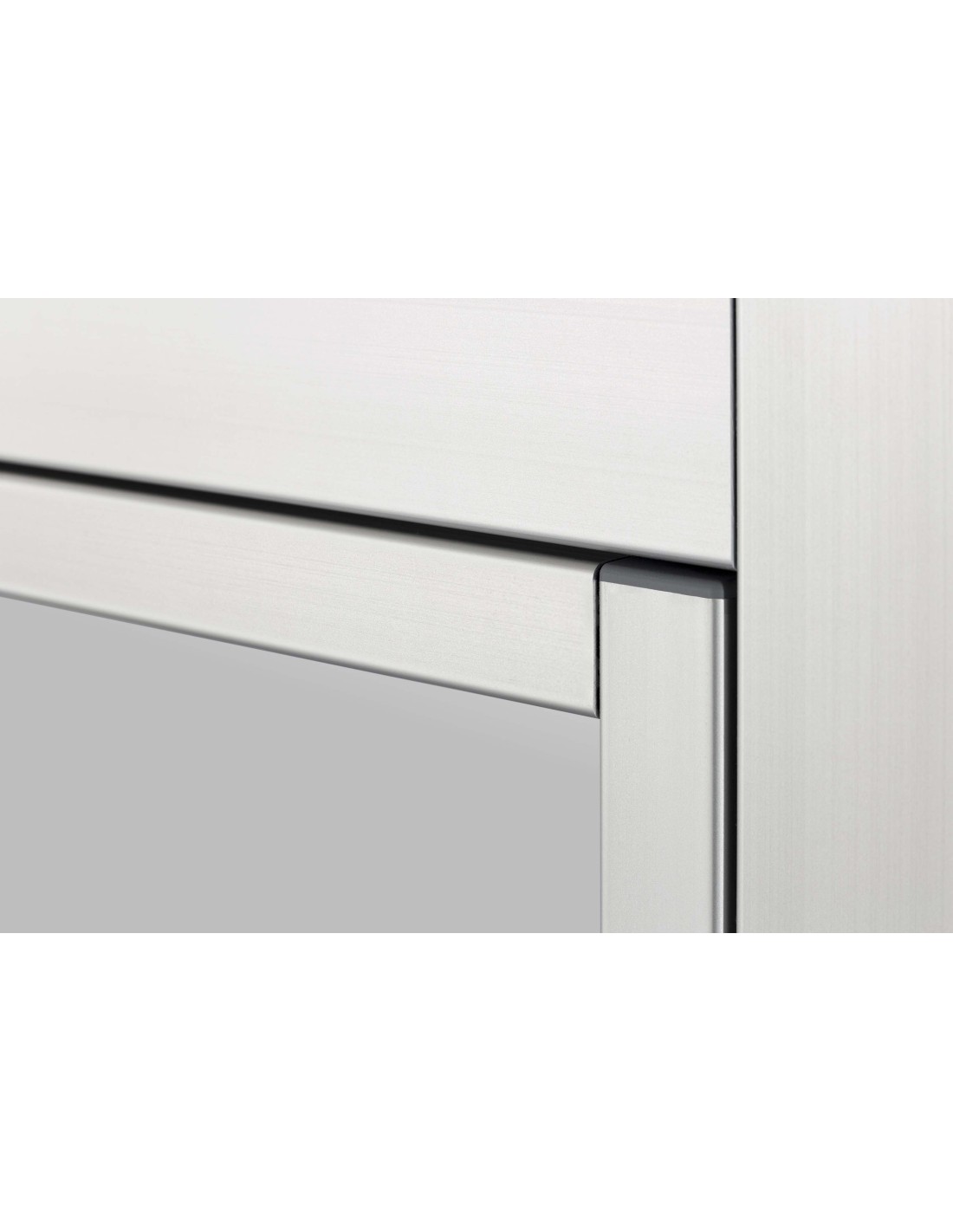

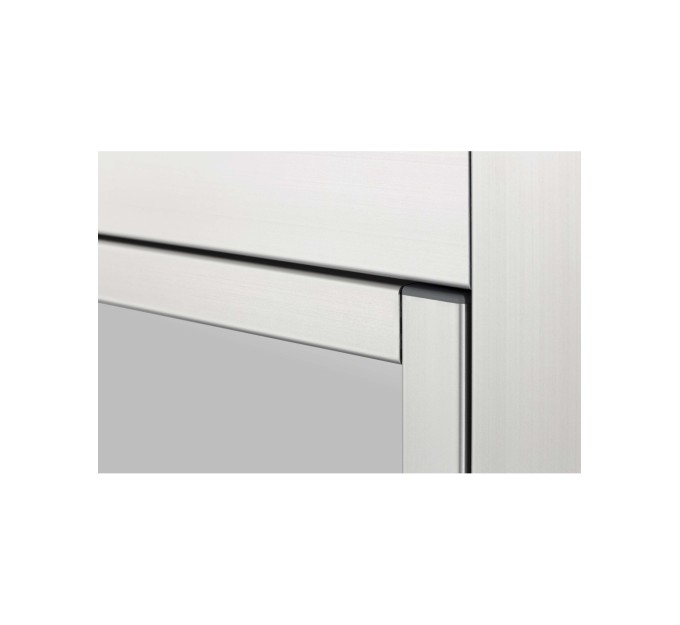

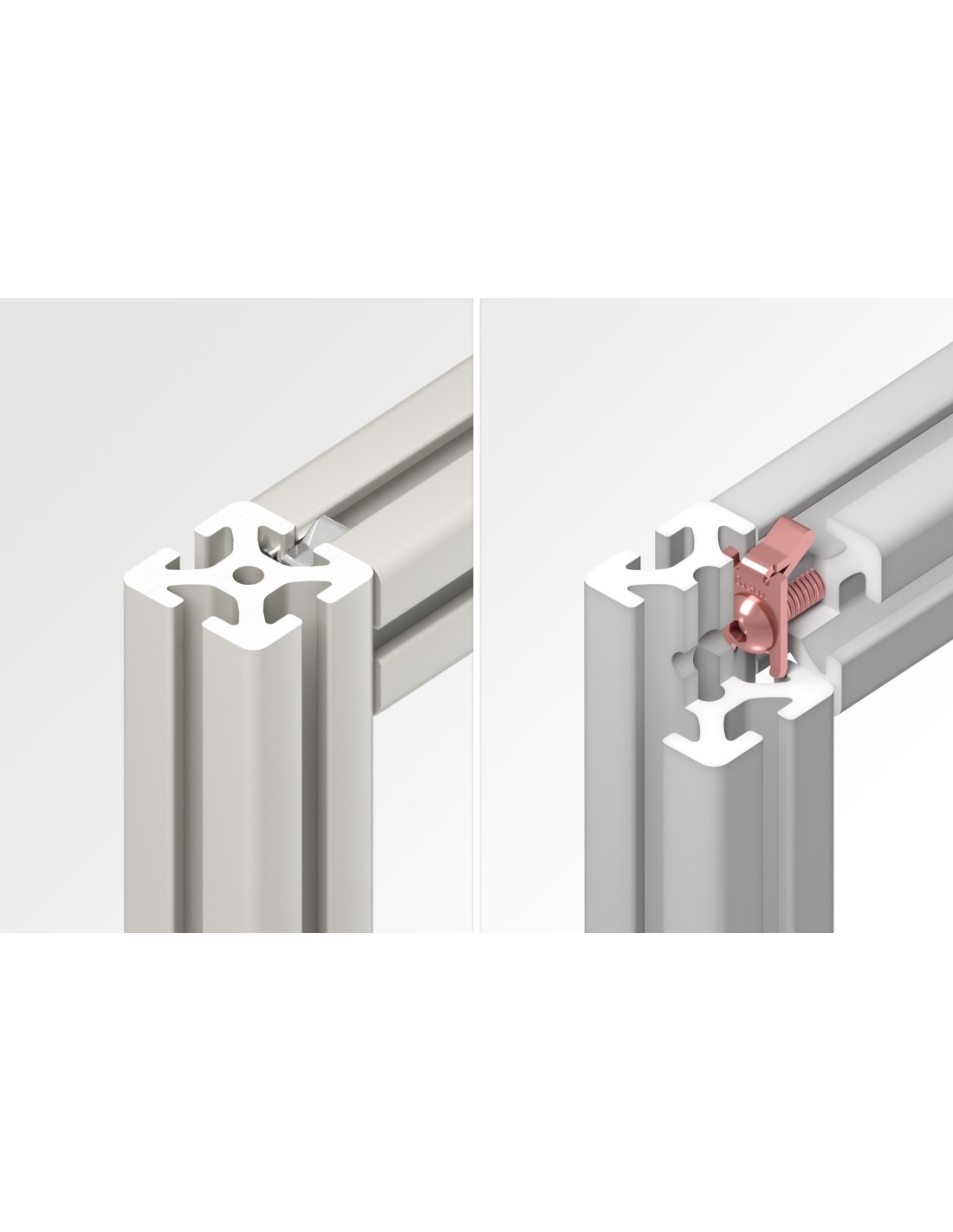

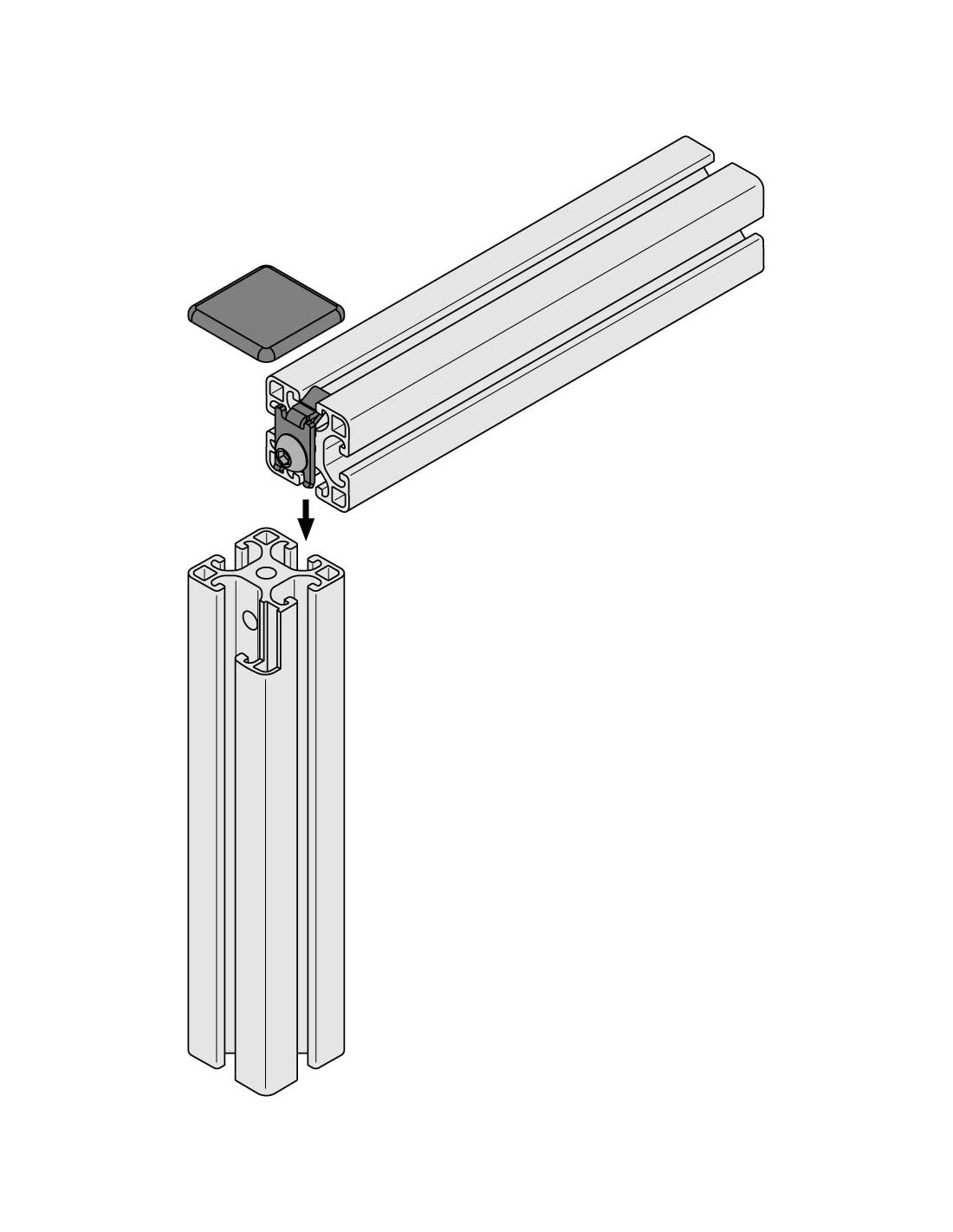

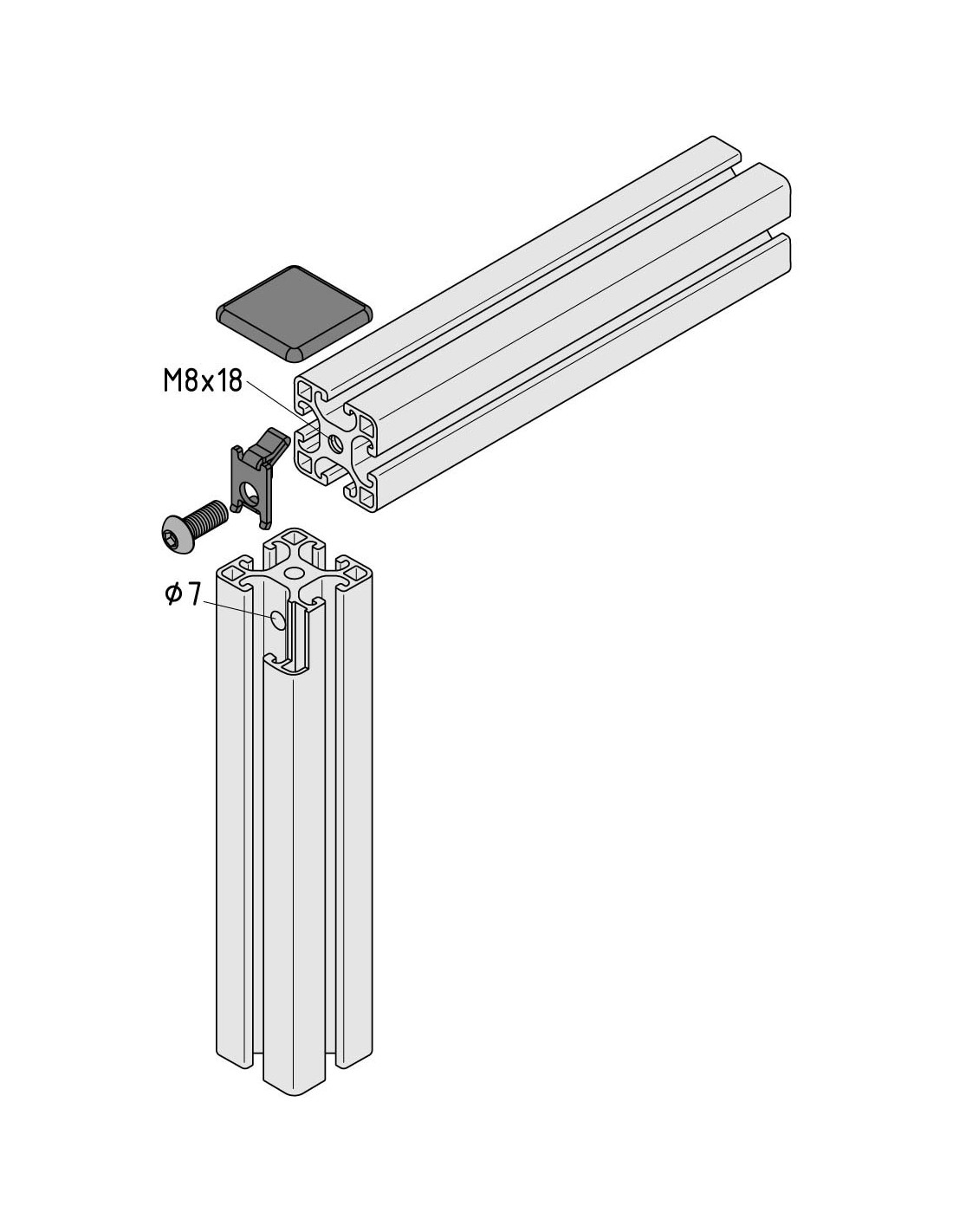

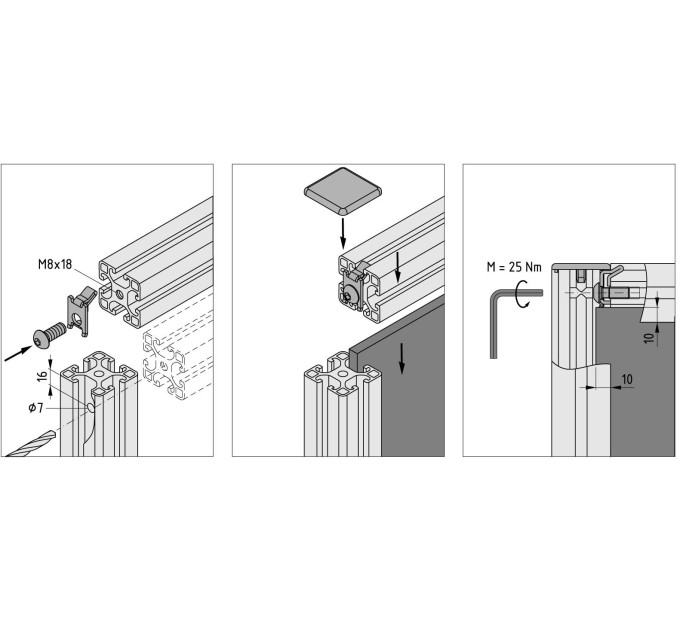

Instalación con tapeta de perfil enrasada

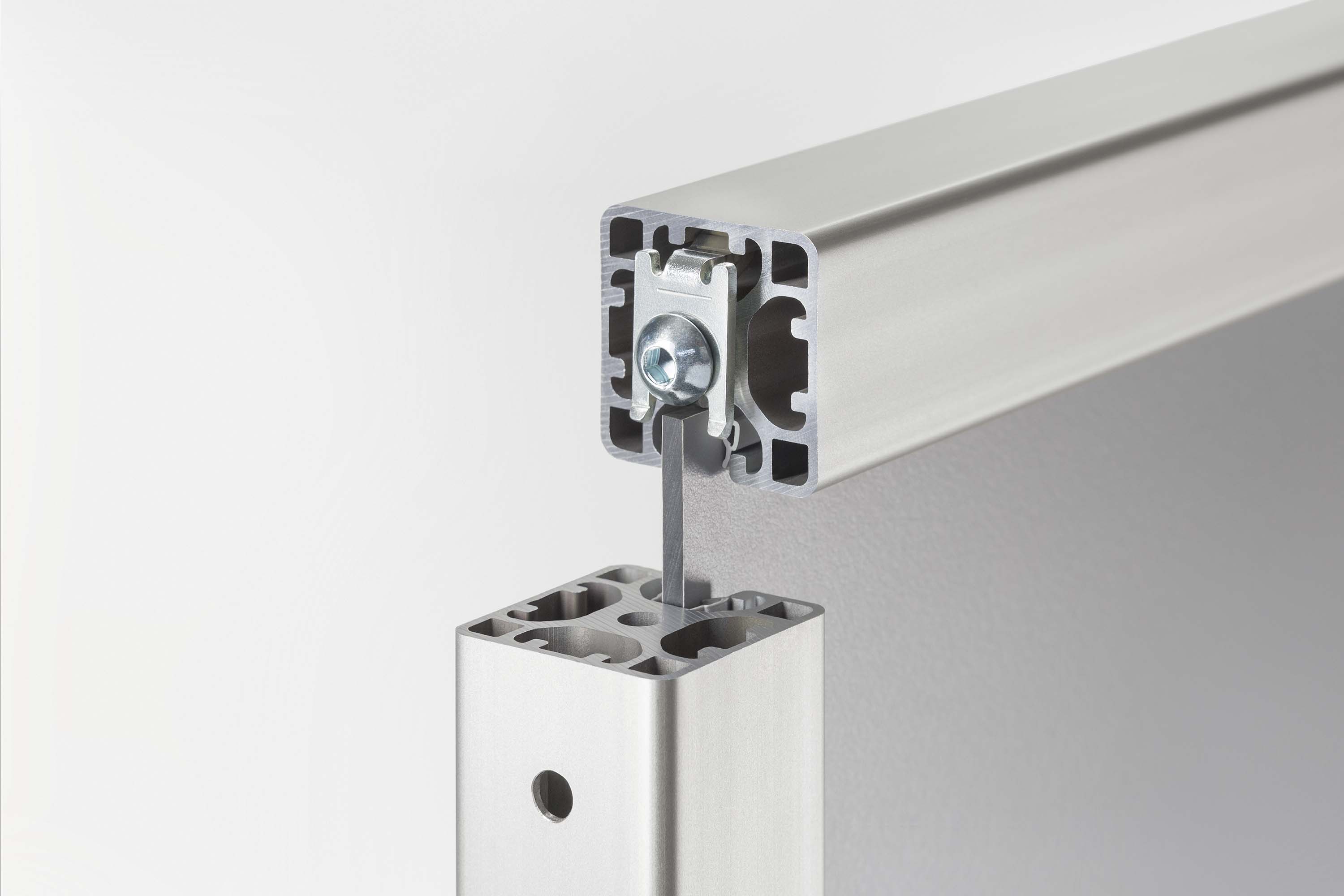

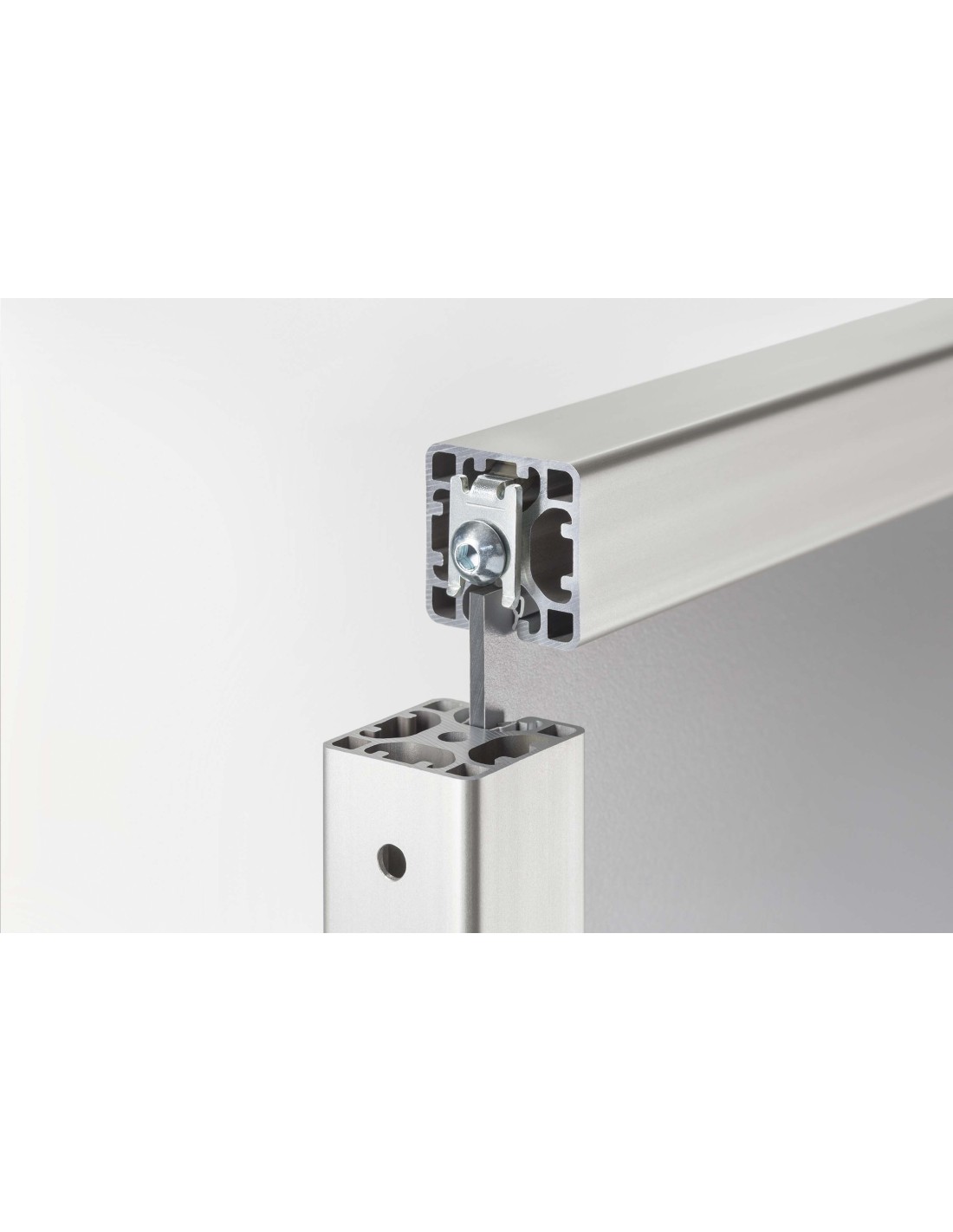

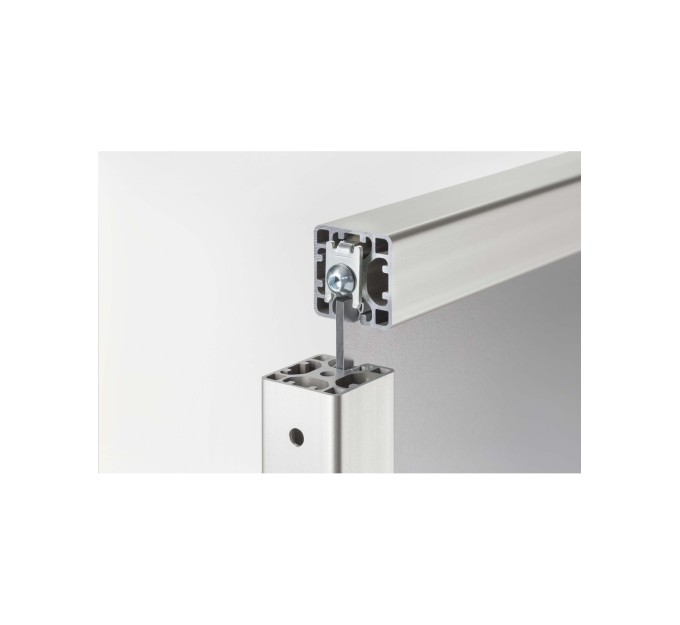

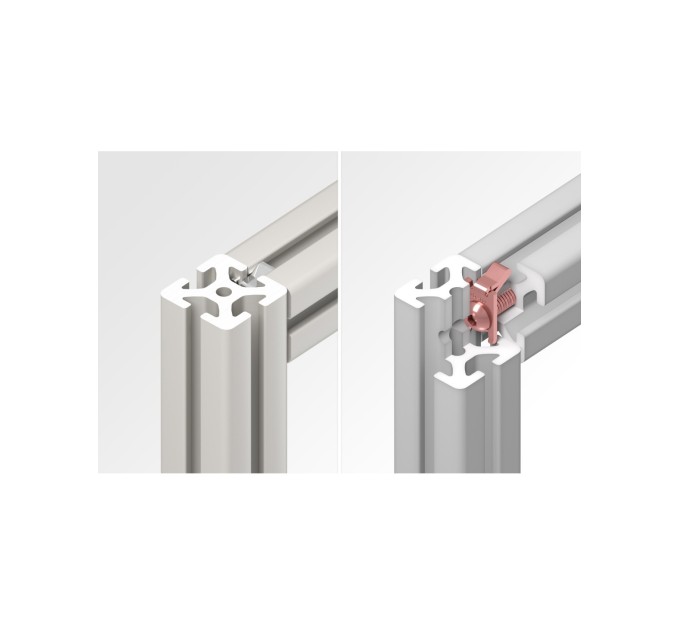

El kit unión estándar 8 unilateral de item conecta dos perfiles de la serie 8 en ángulo recto para crear una conexión altamente resistente al desplazamiento y a la torsión. La placa de unión asimétrica es de acero zincado y sobresale hacia una ranura para garantizar la correcta alineación de la unión a fin de evitar la torsión. La otra ranura queda libre.

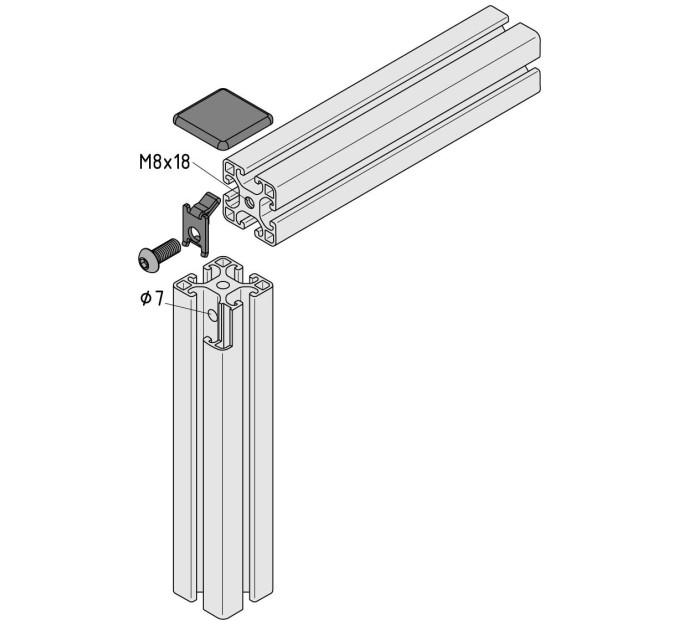

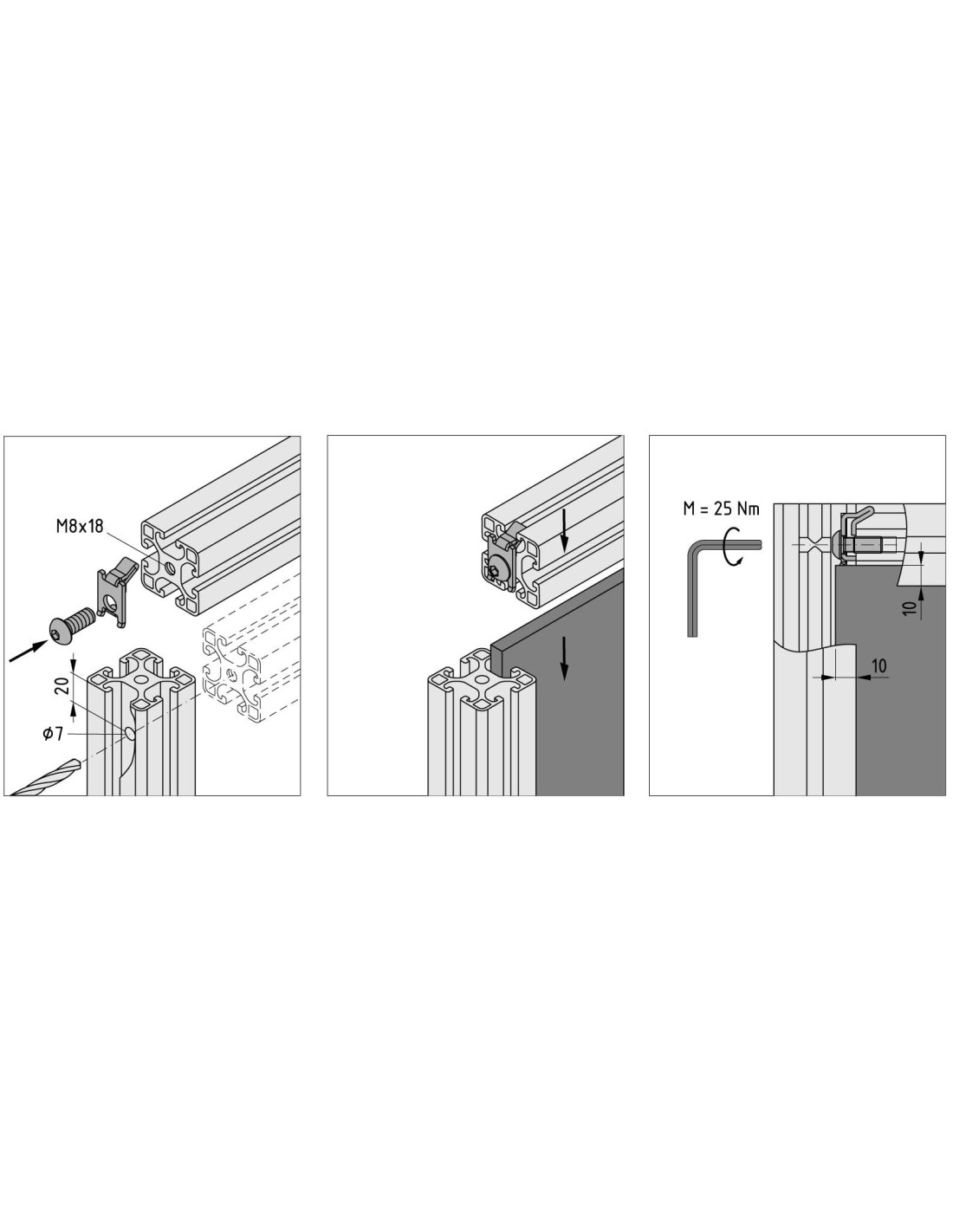

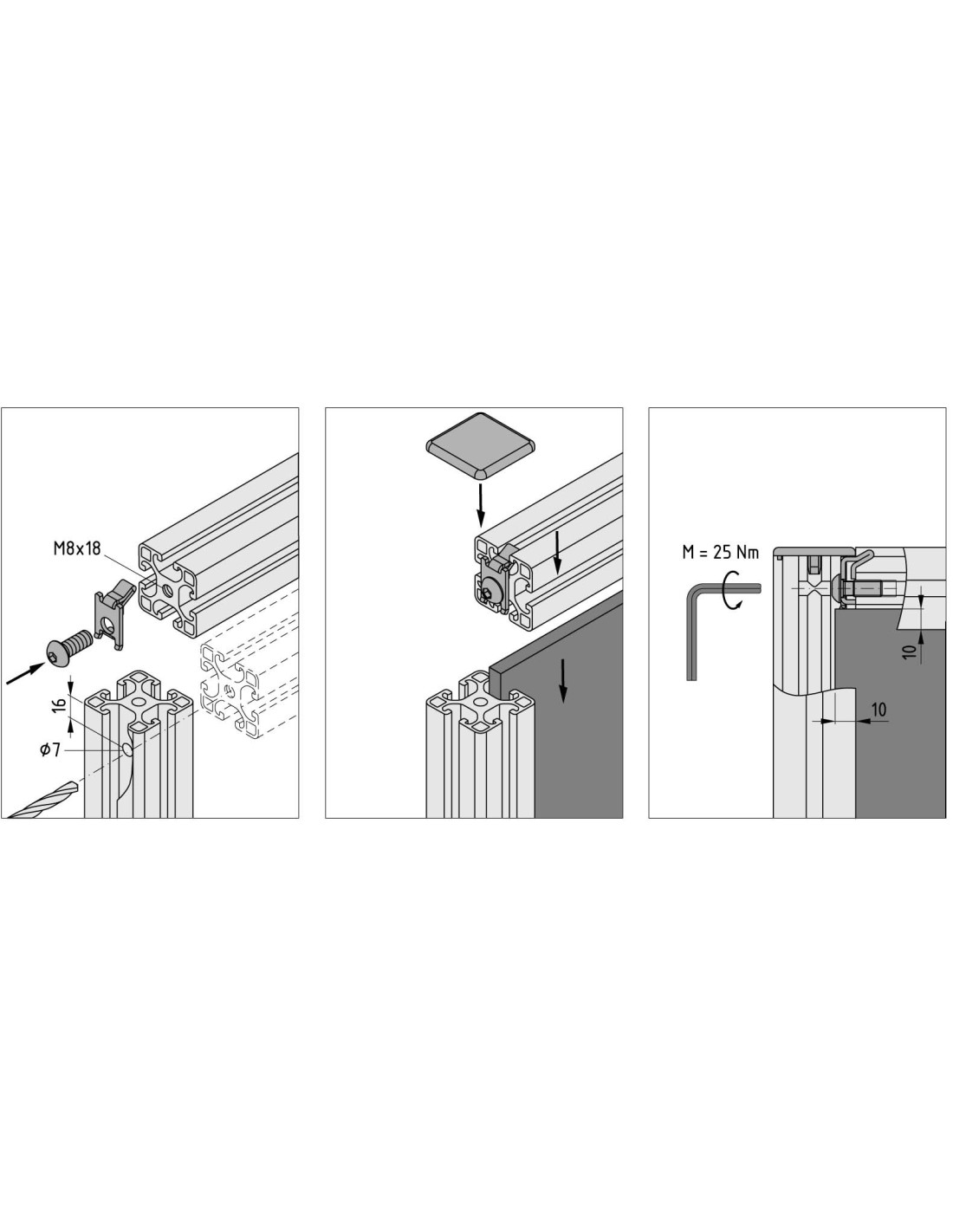

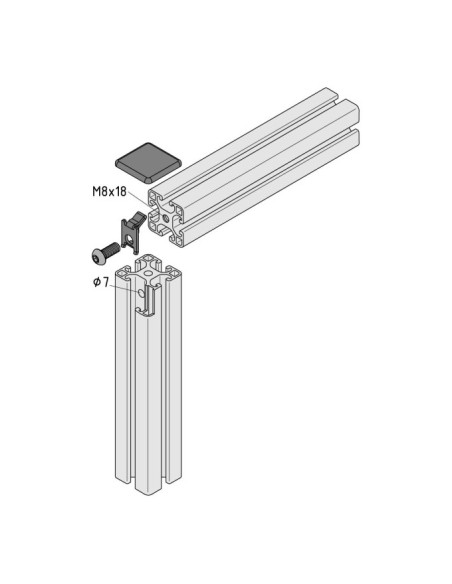

Para instalar la unión, es necesario tallar una rosca en el núcleo del primer perfil. El segundo perfil necesita un orificio de instalación y se conecta en una posición fija.
Tenga en cuenta la capacidad de carga, que es diferente a la del kit unión estándar 8.







La rosca necesaria puede mecanizarse directamente en el núcleo de los perfiles.

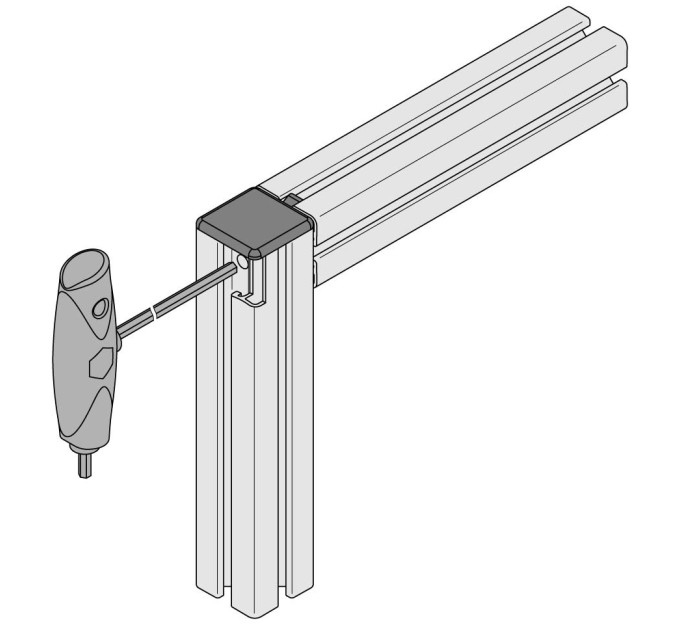

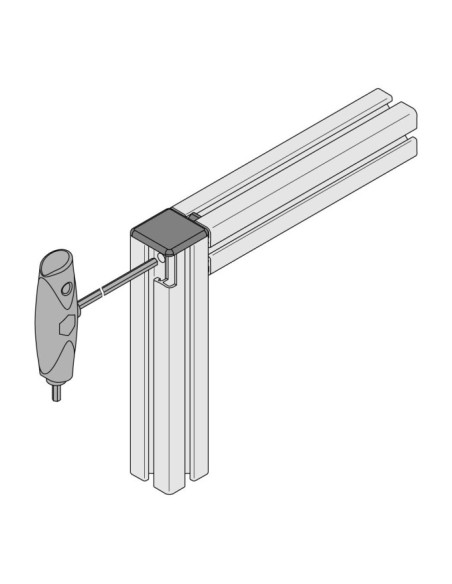

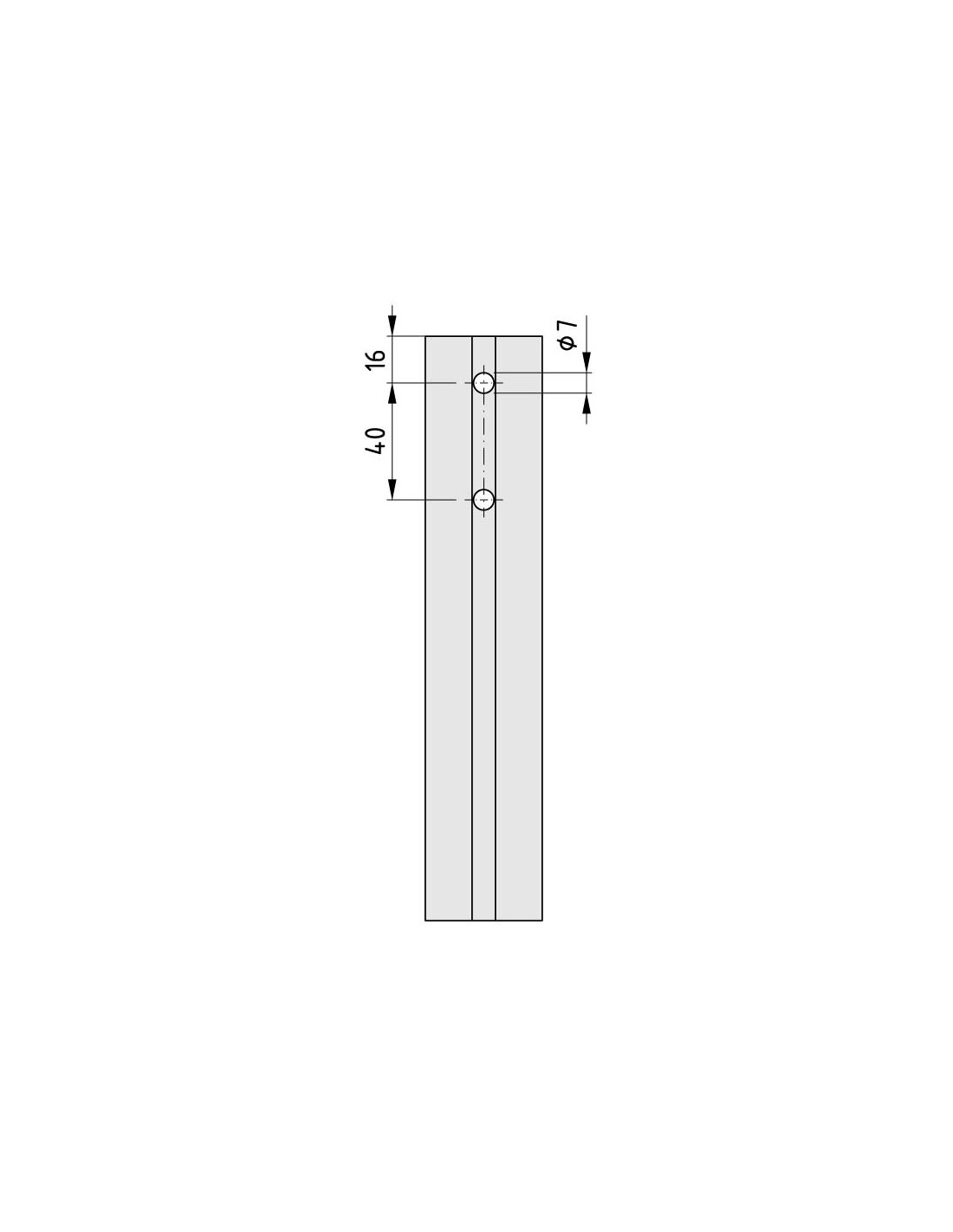

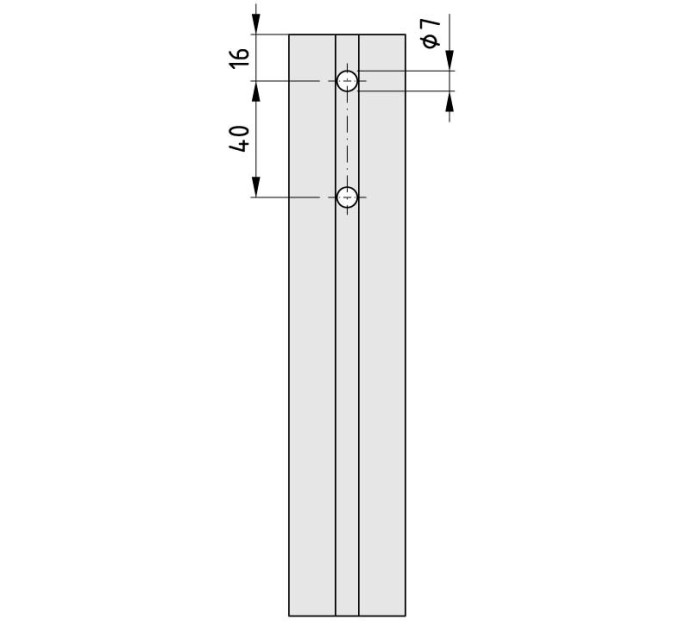

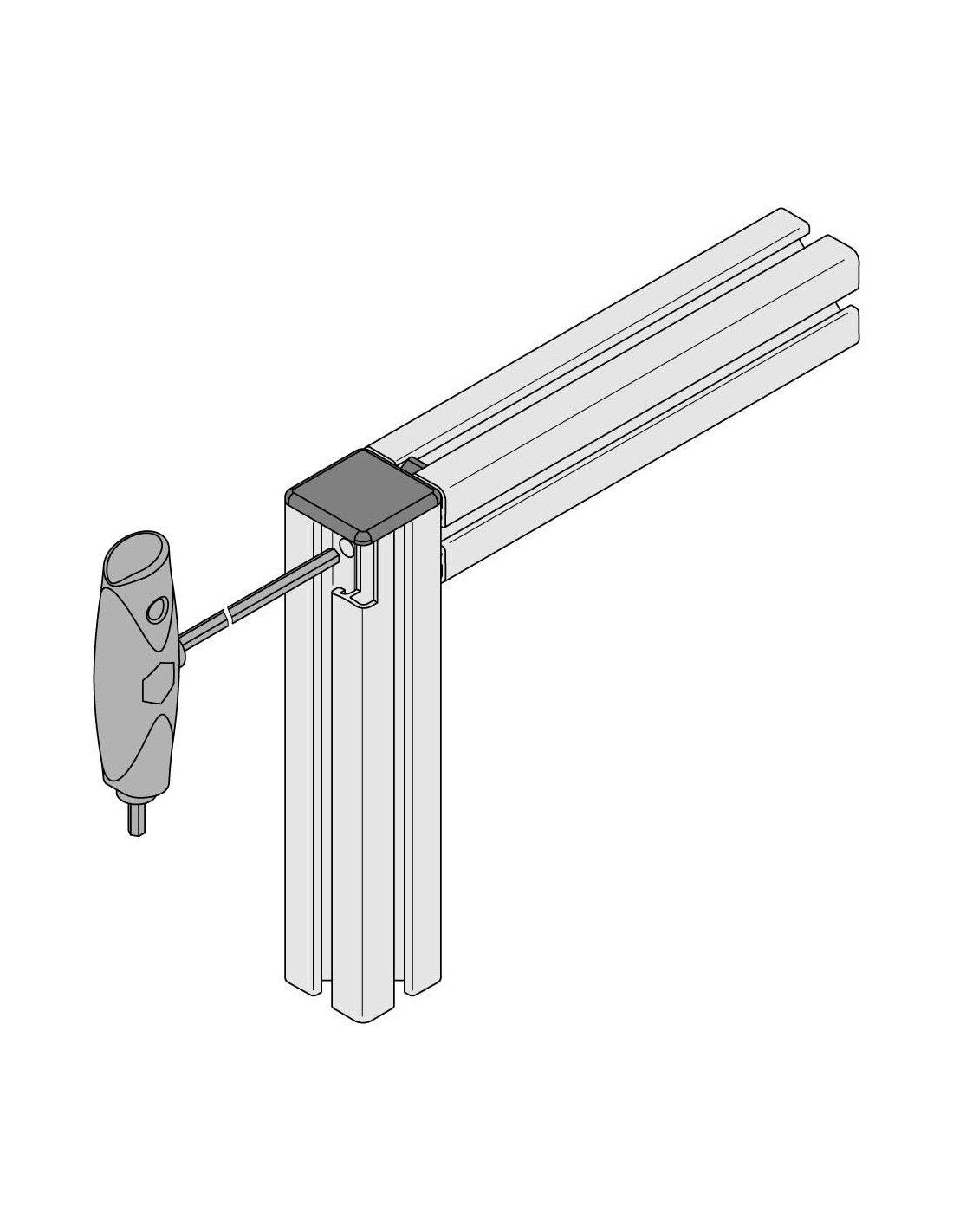

Posición de los agujeros pasantes para la llave.

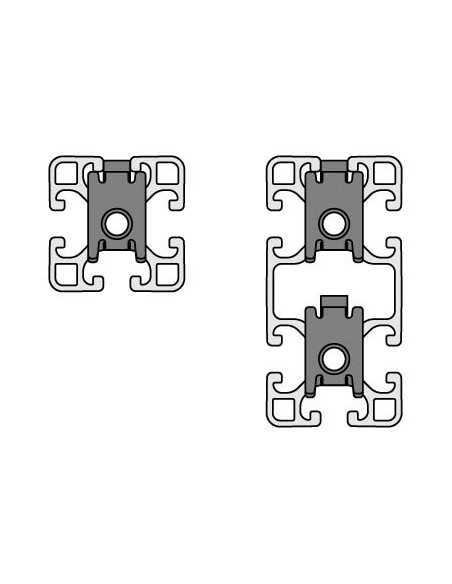

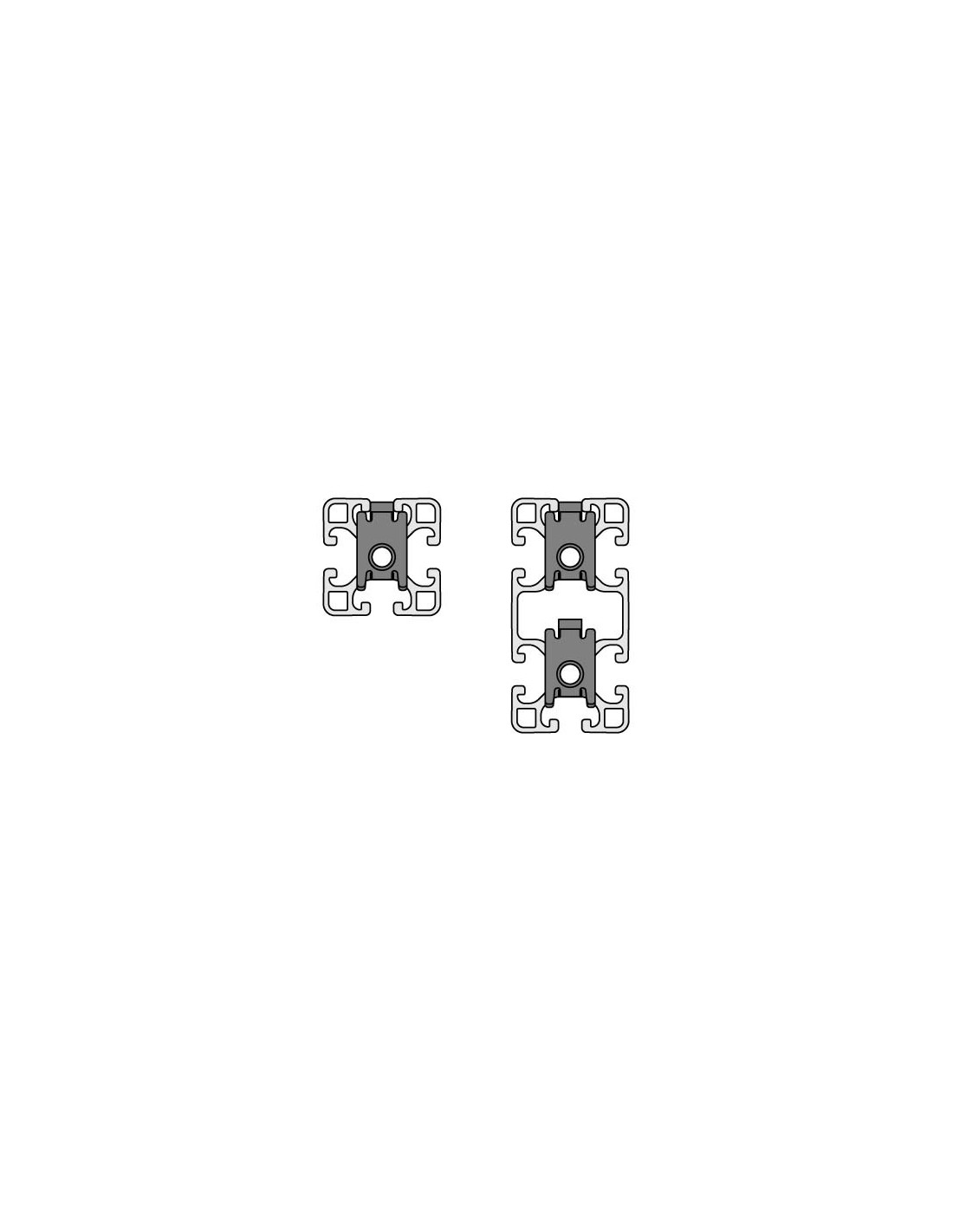

Las plaquetas de unión estándar pueden disponerse en el sentido requerido para coincidir con la forma en que se montan los perfiles.
Los perfiles grandes con elevada capacidad de carga pueden unirse utilizando un mayor número de uniones estándar.



DescargasESD Product Qualification
