Kit unión estándar 8 unilateral ESD

Kit unión estándar 8, unilateral ESDPropiedades

ESD	si
Peso (g)	19
Unidad de suministro	Kit
Par (Nm)	25
Serie	8

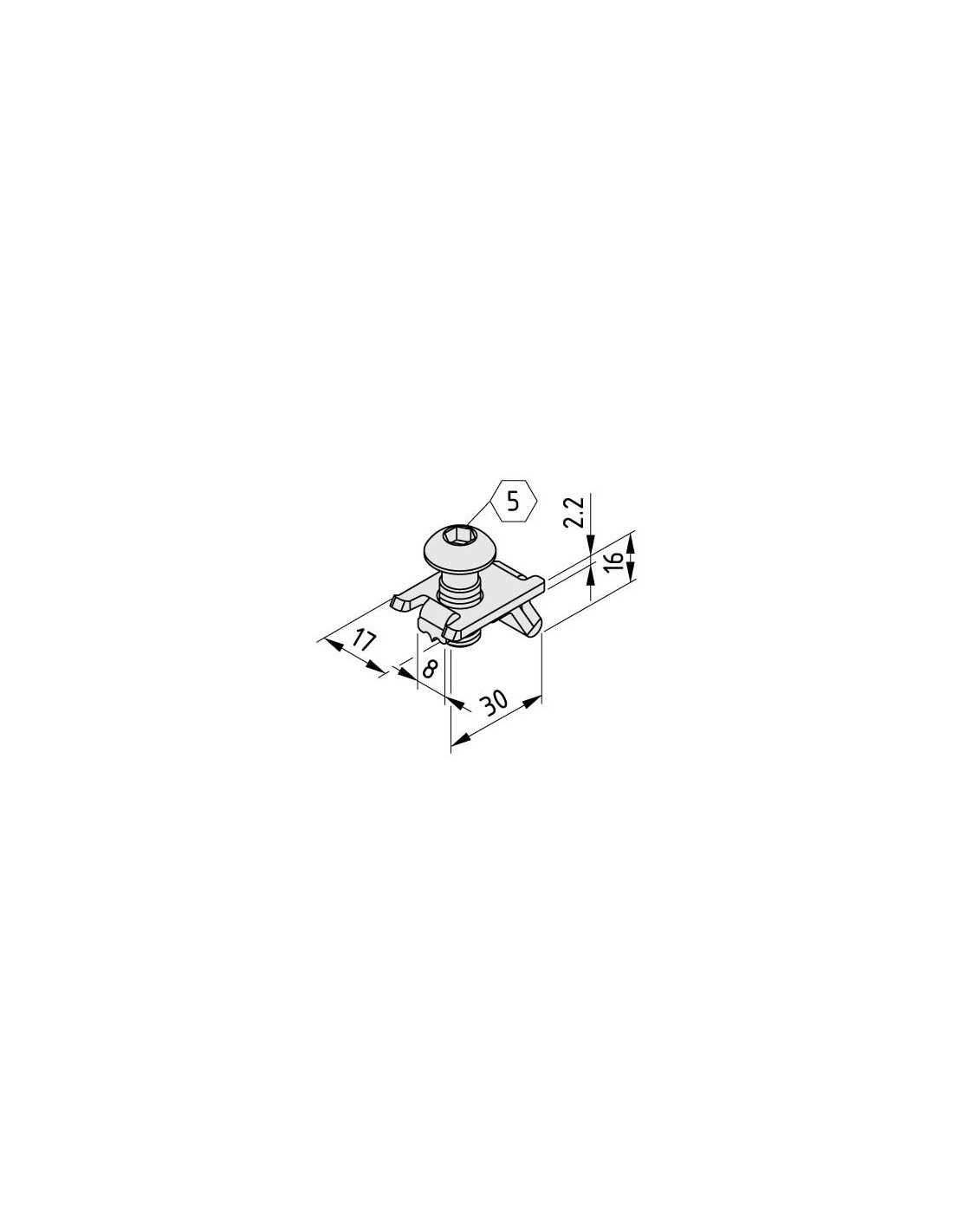

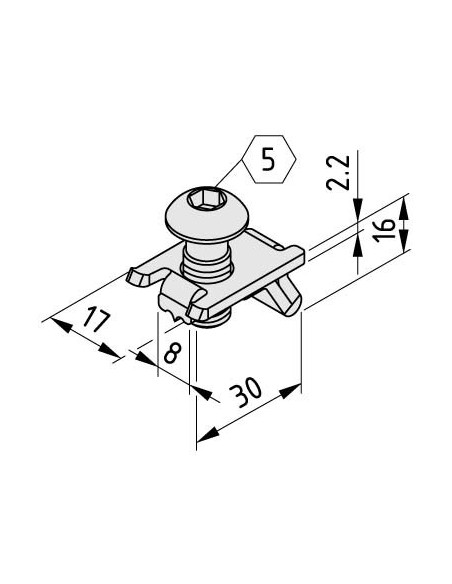

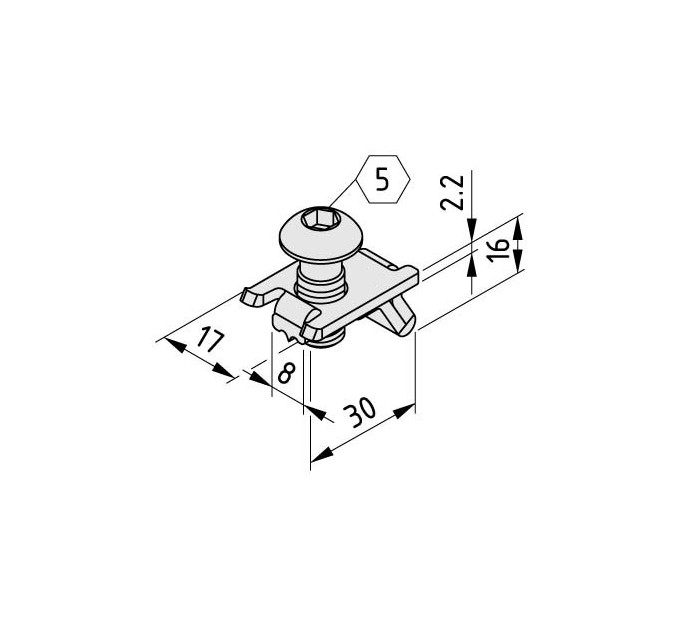

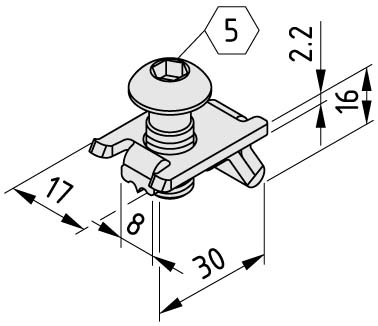

DescripciónPlaca de unión estándar 8, unilateral, St, zinc.Tornillo gota de sebo especial similar al ISO 7380 M8x20, St, zinc.ComponentesPlaca de unión estándar 8, unilateral, St, zinc.
Tornillo gota de sebo especial similar al ISO 7380 M8x20, St, zinc.









En comparación con otras uniones, las uniones estándar sobresalen sólo muy poco hacia la ranura. El kit unión estándar 8 incorpora de serie una pestaña antigiro de doble cara, pero también está disponible en variantes que incorporan una placa de unión acortada por un lado o un elemento de centrado compacto (K). Las variantes dejan libre una o ambas ranuras de los perfiles de aluminio.
Los kits unión estándar 8 también están disponibles en un diseño con protección ESD para disipar las cargas electrostáticas.

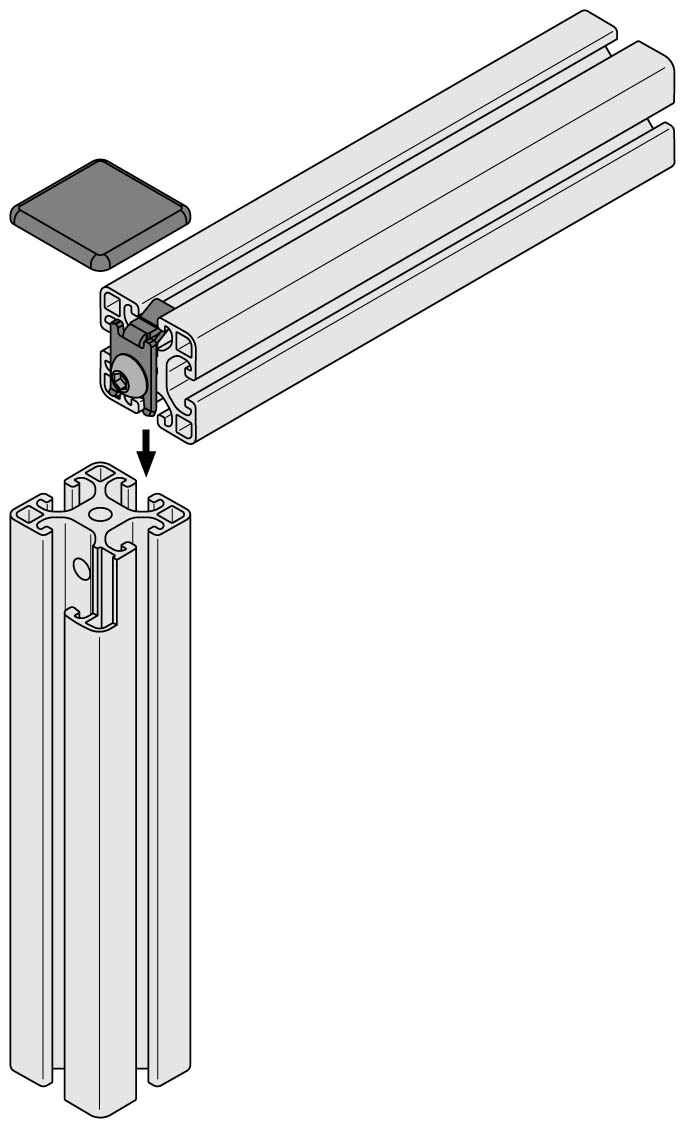

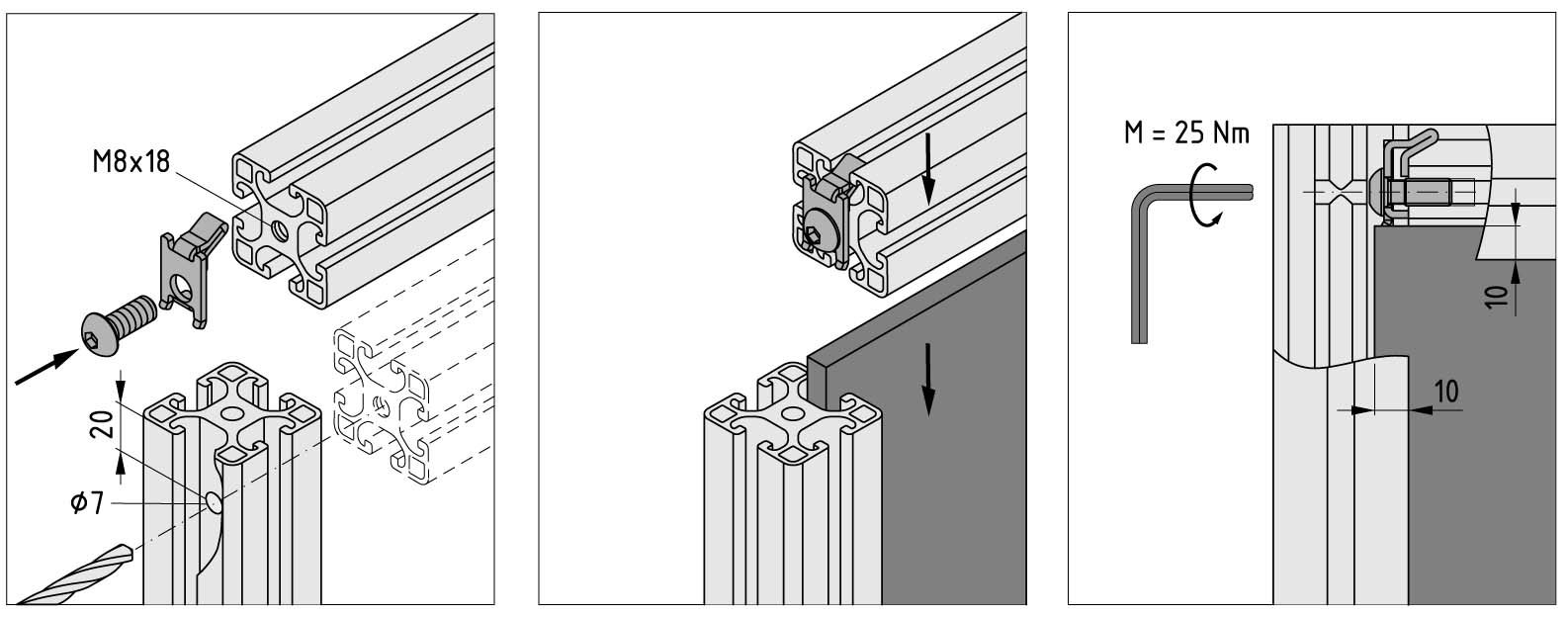

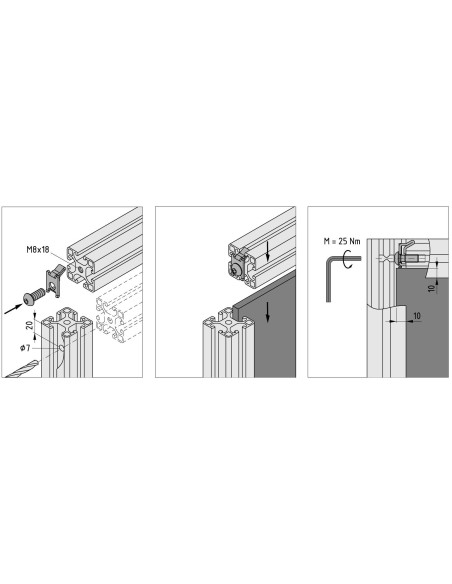

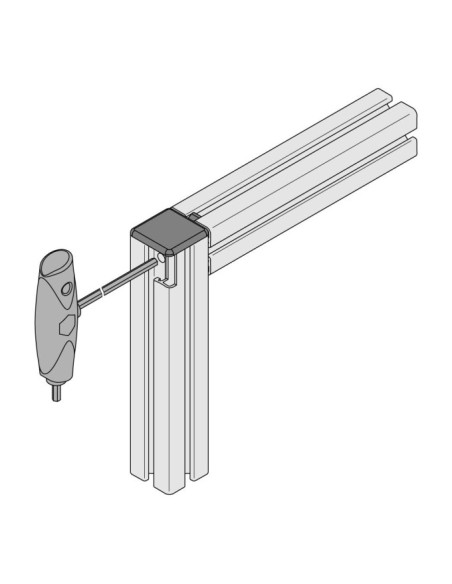

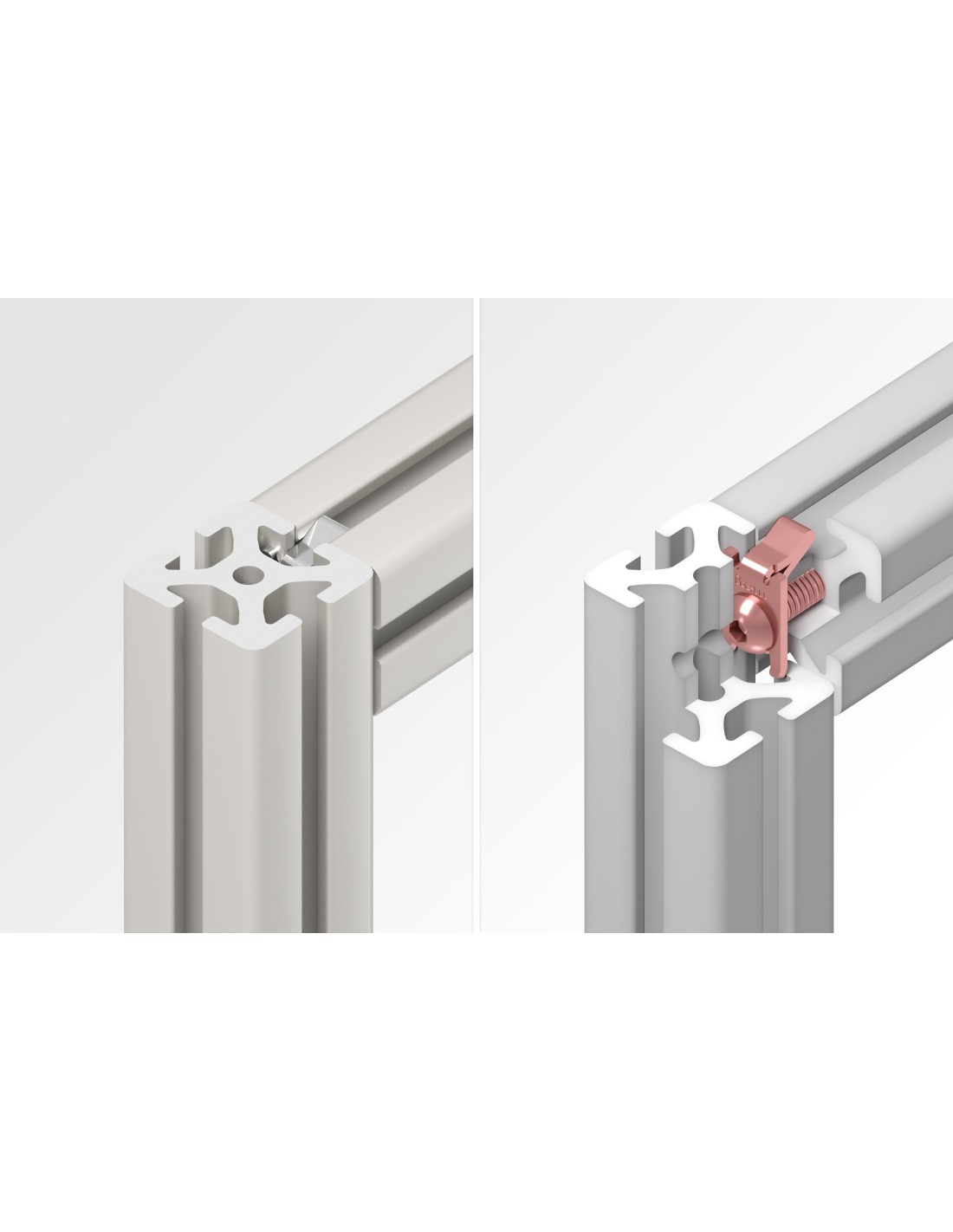

Instalación con testa de perfil enrasada

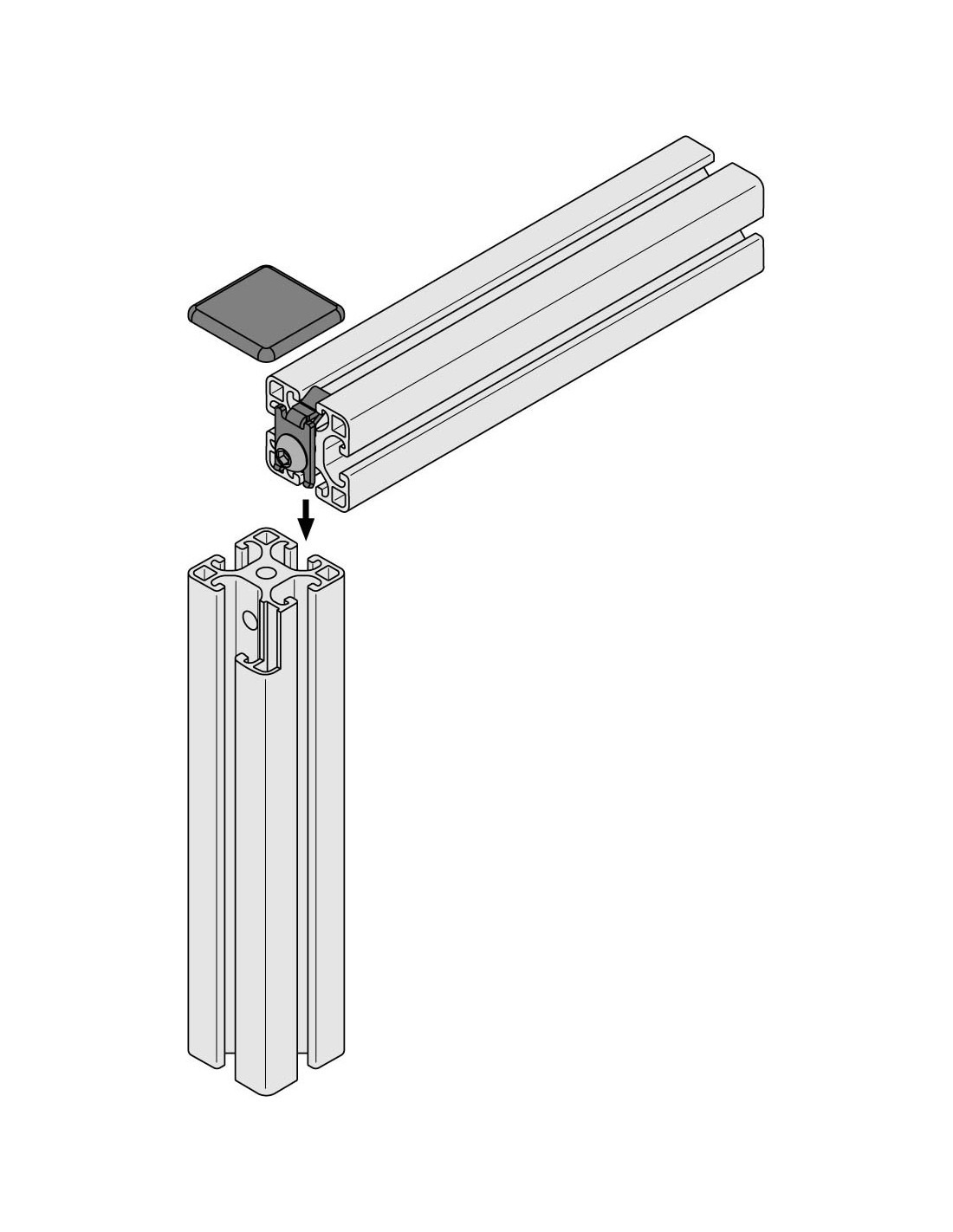

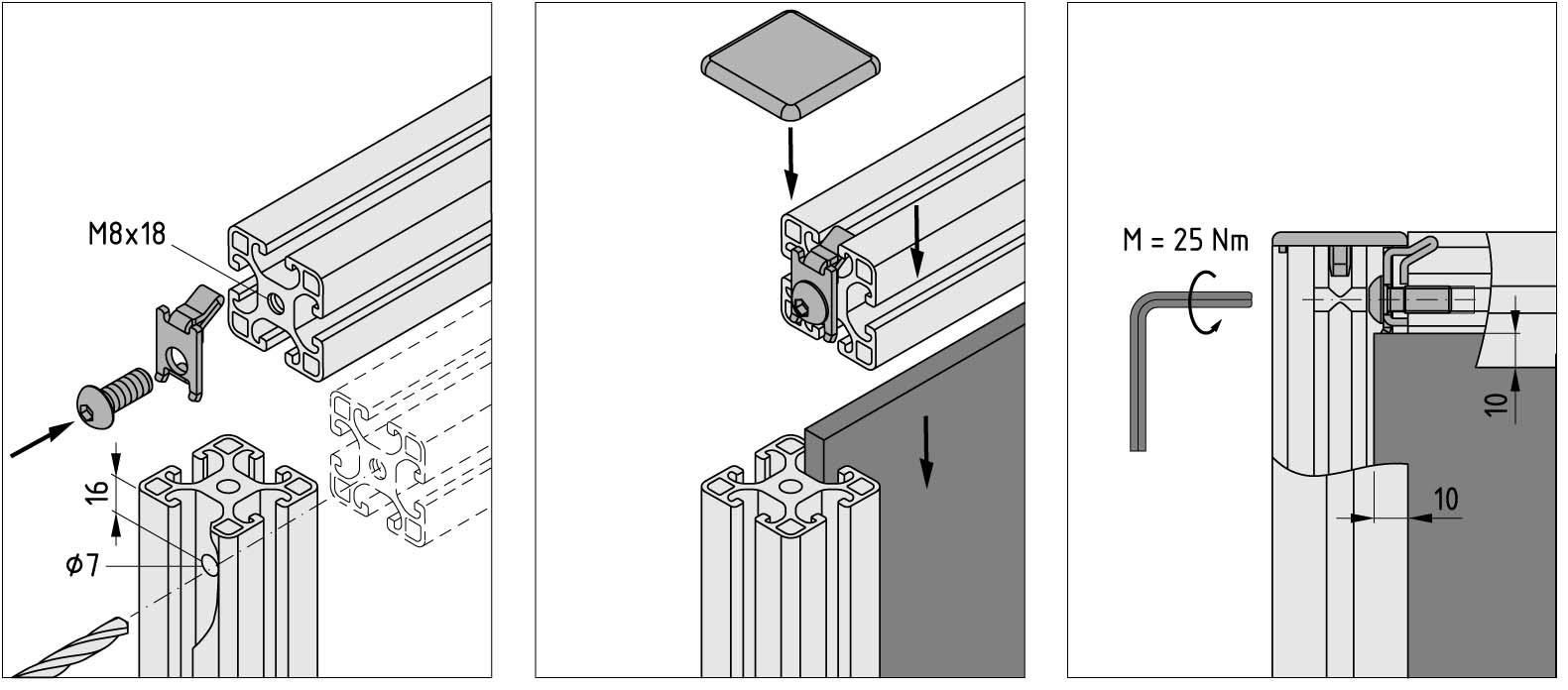

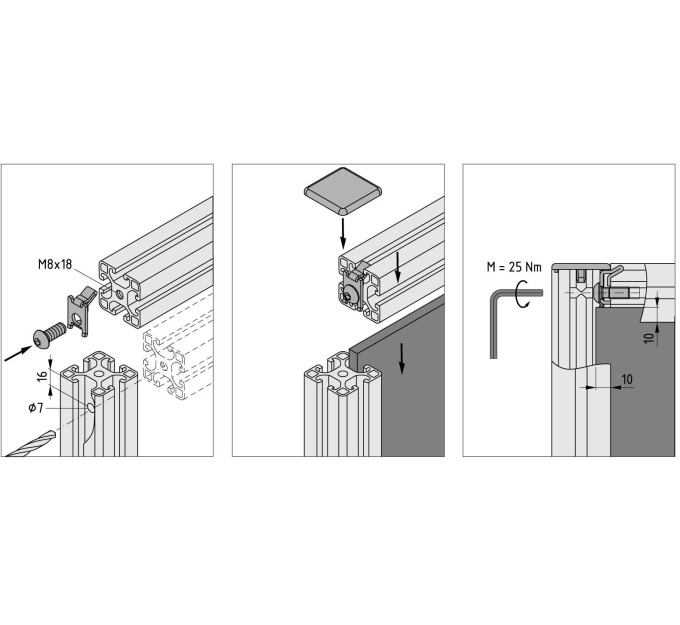

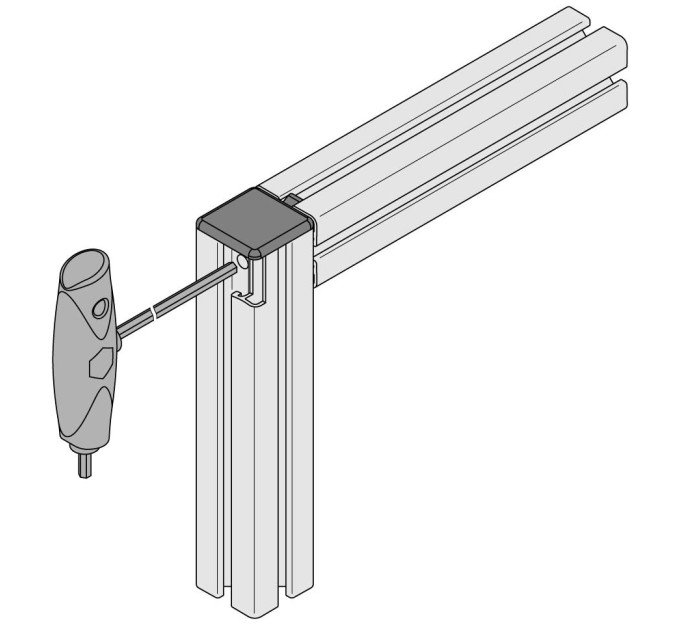

Instalación con tapeta de perfil enrasada

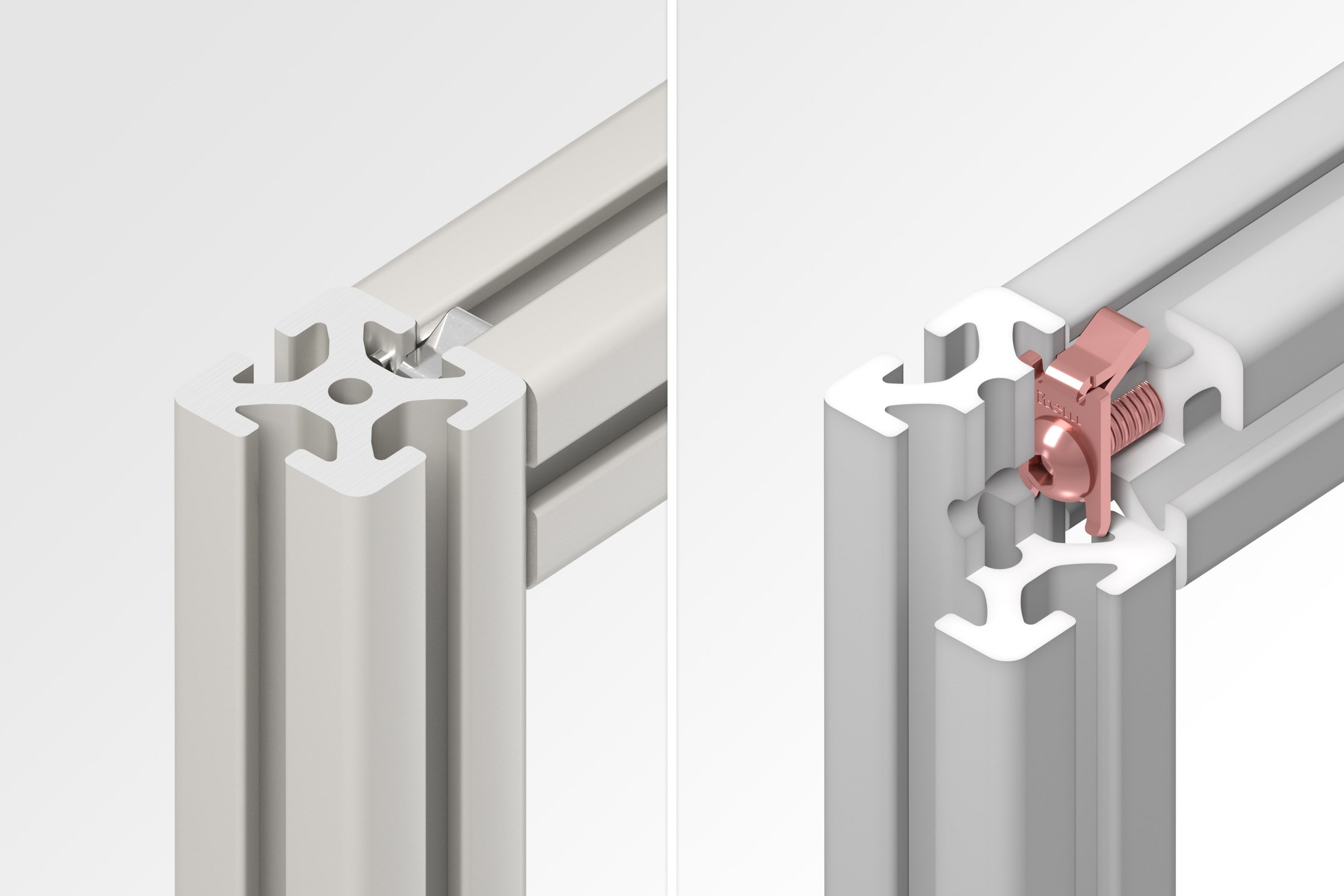

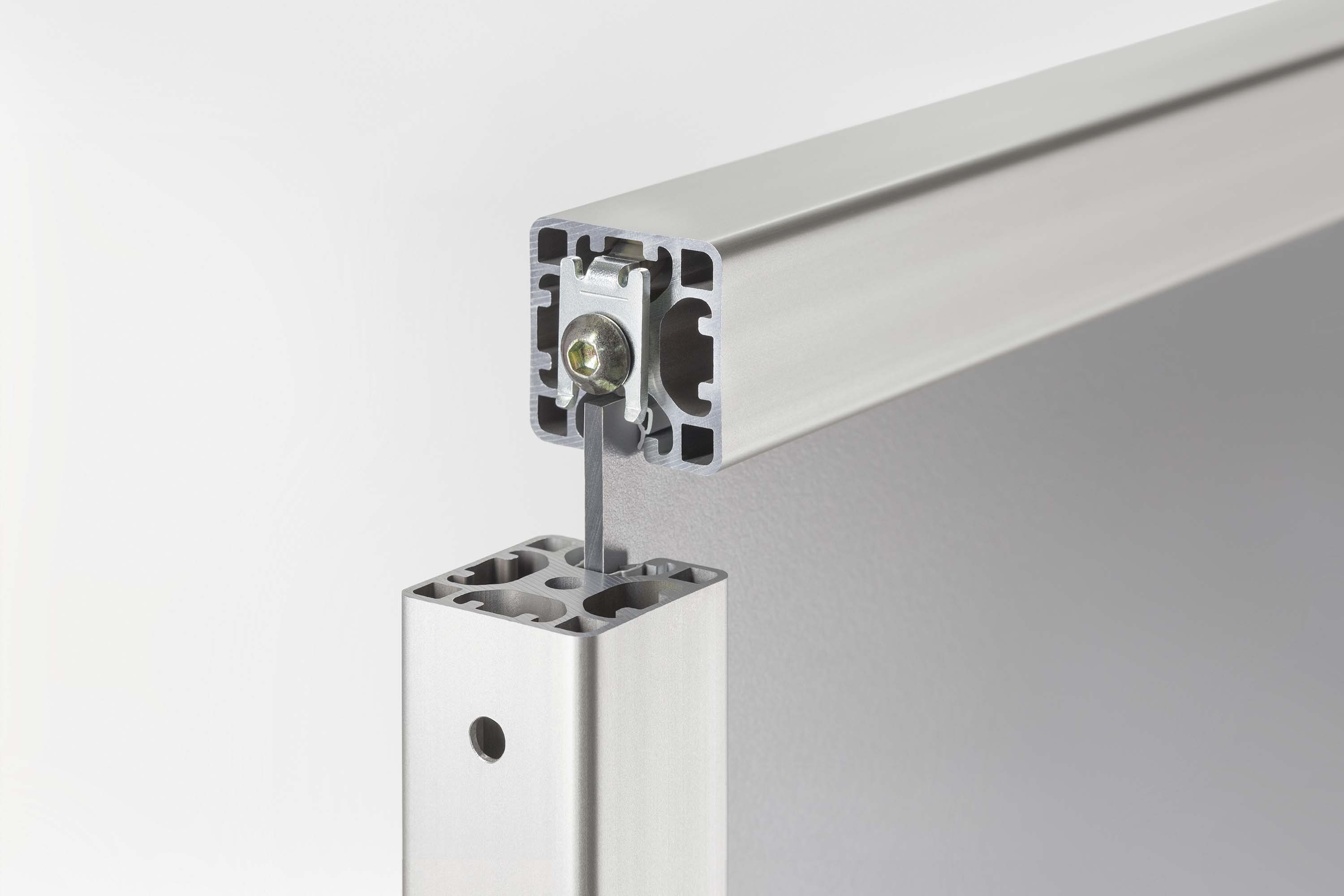

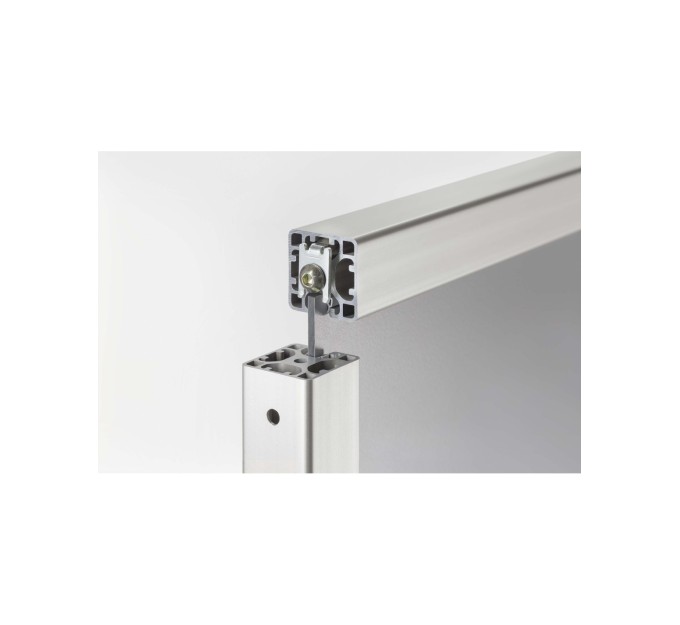

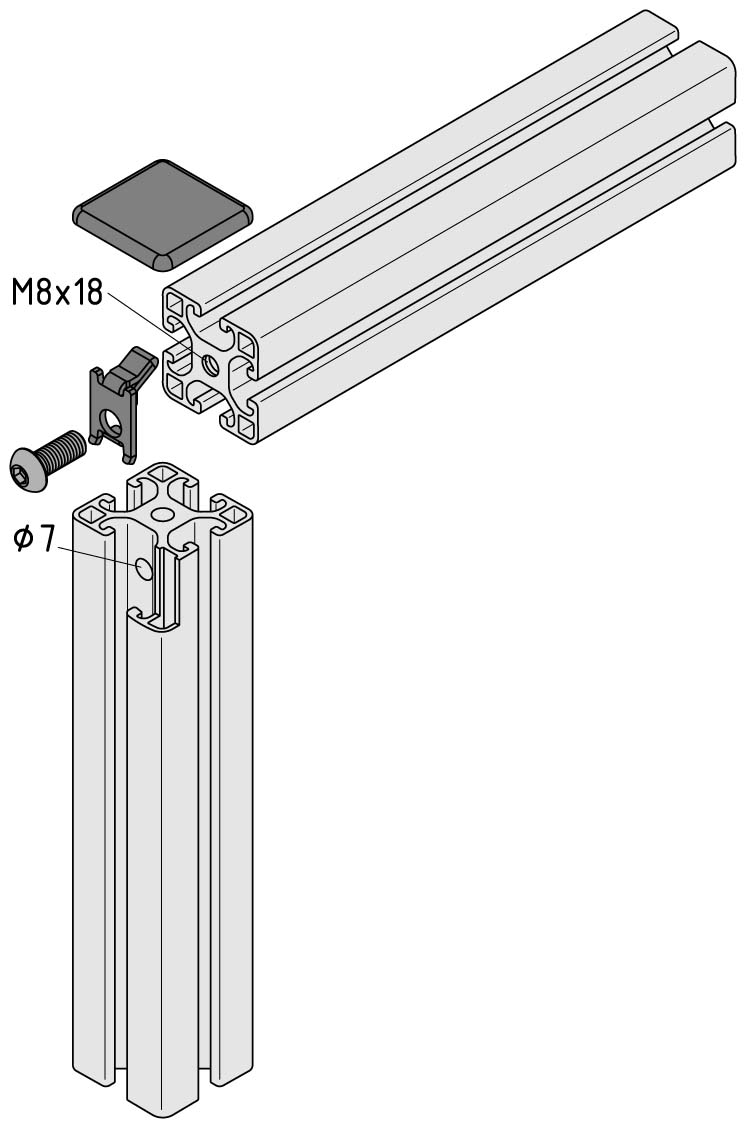

El kit unión estándar 8 ESD unilateral de item conecta dos perfiles de la serie 8 en ángulo recto para crear una conexión altamente resistente al desplazamiento y la torsión. La placa de unión es de acero zincado y sobresale hacia la ranura en un lado para garantizar que la alineación de los perfiles sea resistente a la torsión. La otra ranura queda libre. El tornillo especial rompe la capa anodizada aislante de la superficie para facilitar un contacto con protección ESD entre los perfiles.

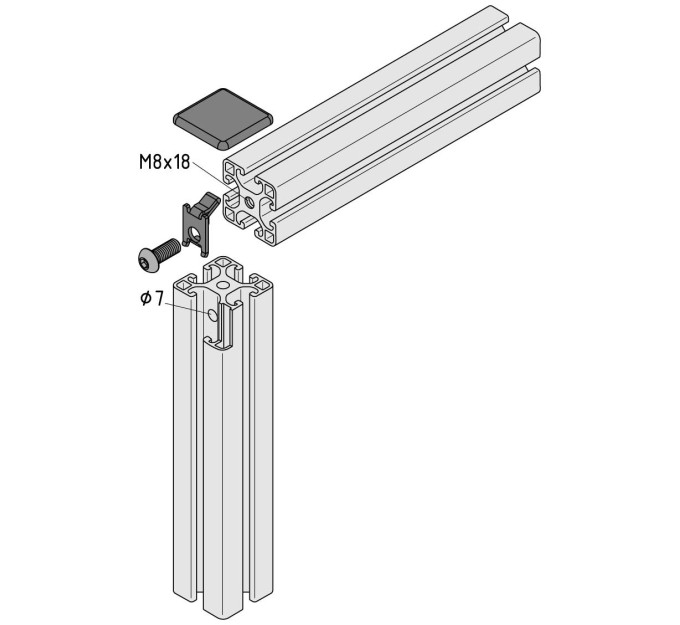

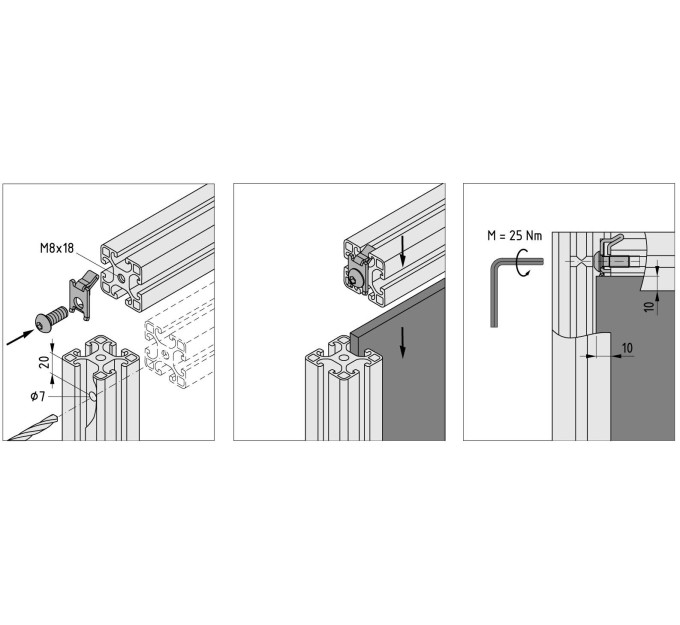

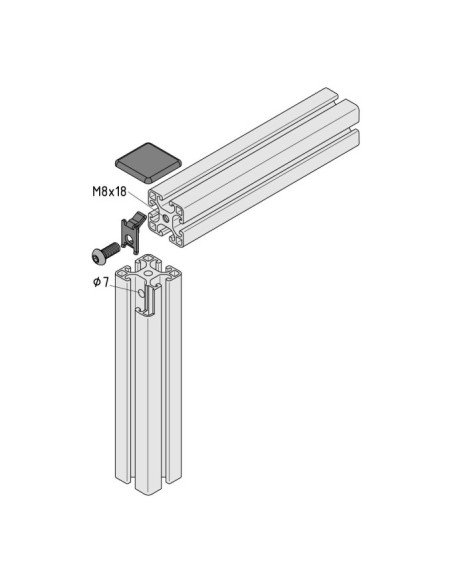

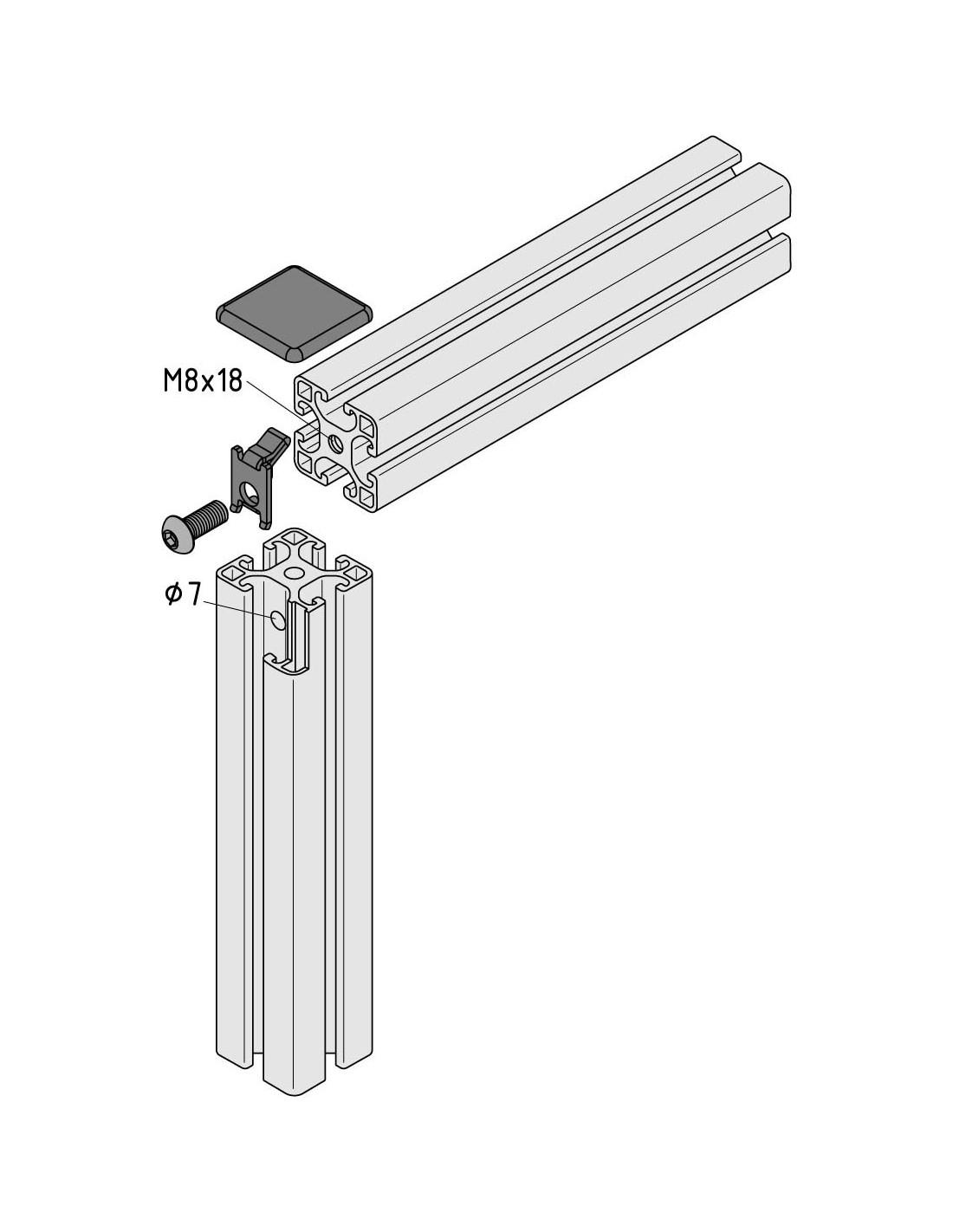

Para instalar la unión, es necesario tallar una rosca en el núcleo del primer perfil. El segundo perfil necesita un orificio de instalación y se conecta en una posición fija.
Tenga en cuenta la capacidad de carga, que es diferente a la del kit unión estándar 8.

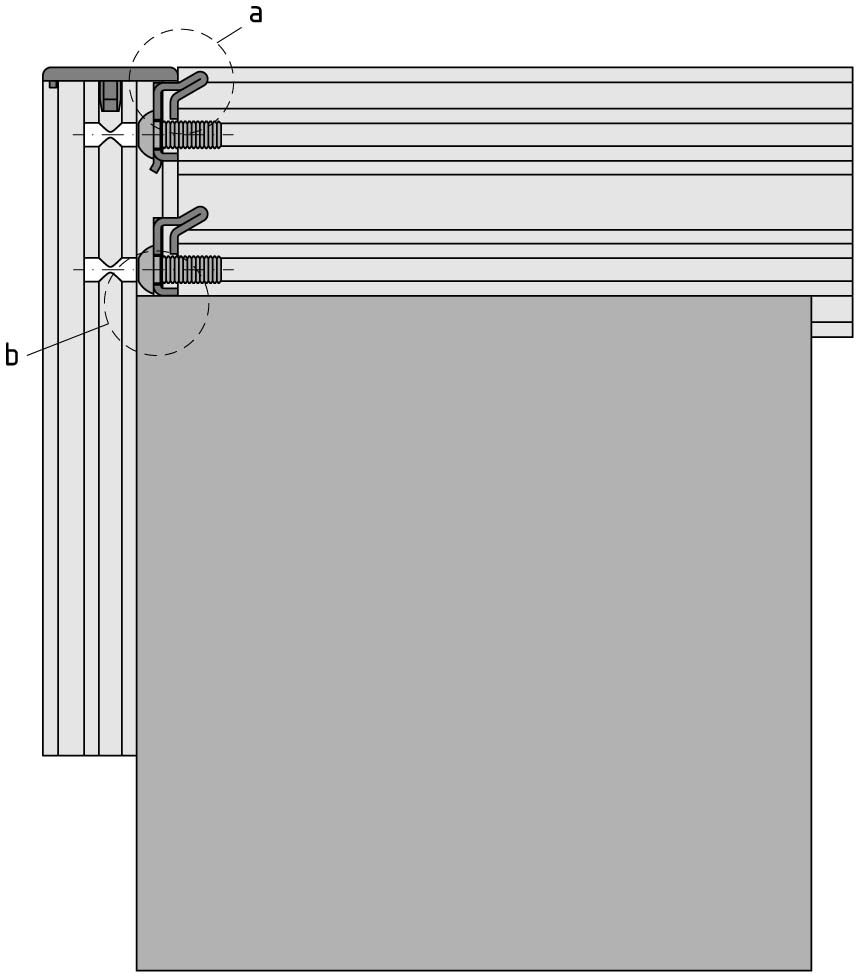

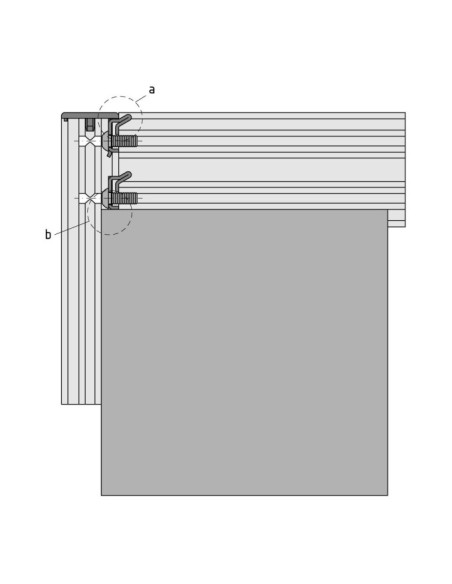

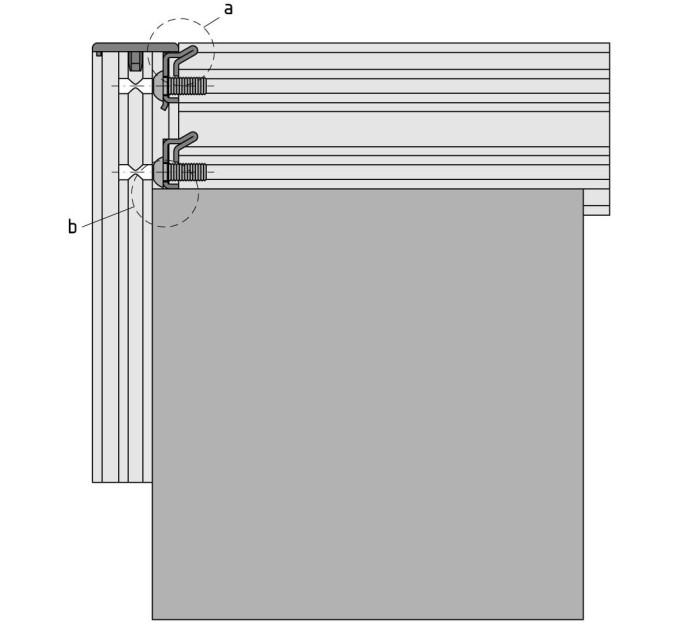

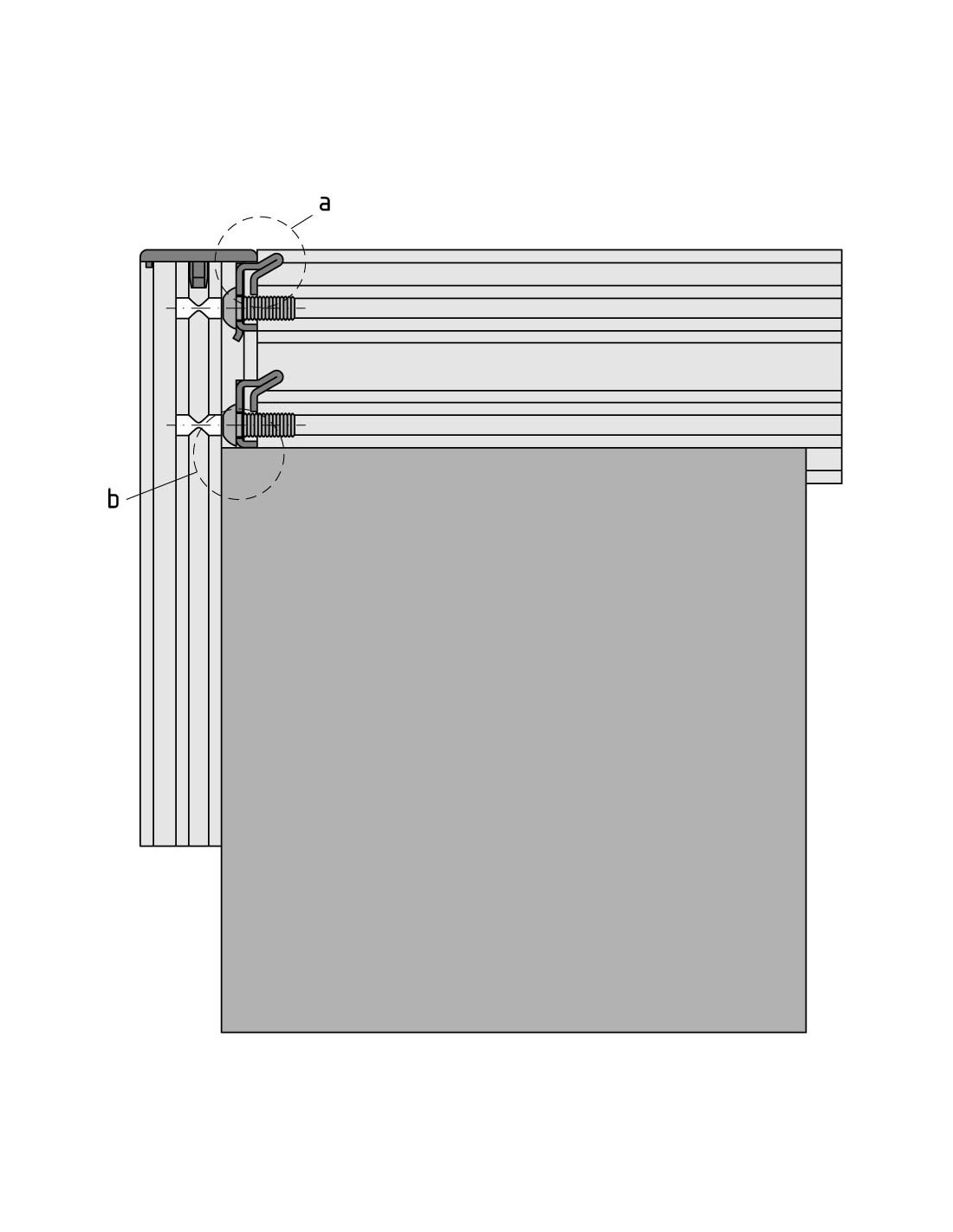

Gracias a la pestaña antigiro asimétrica del kit unión estándar 8 unilateral, una de las ranuras queda libre. Esto significa que se pueden construir marcos de perfil con una ranura completamente libre para alojar paneles.

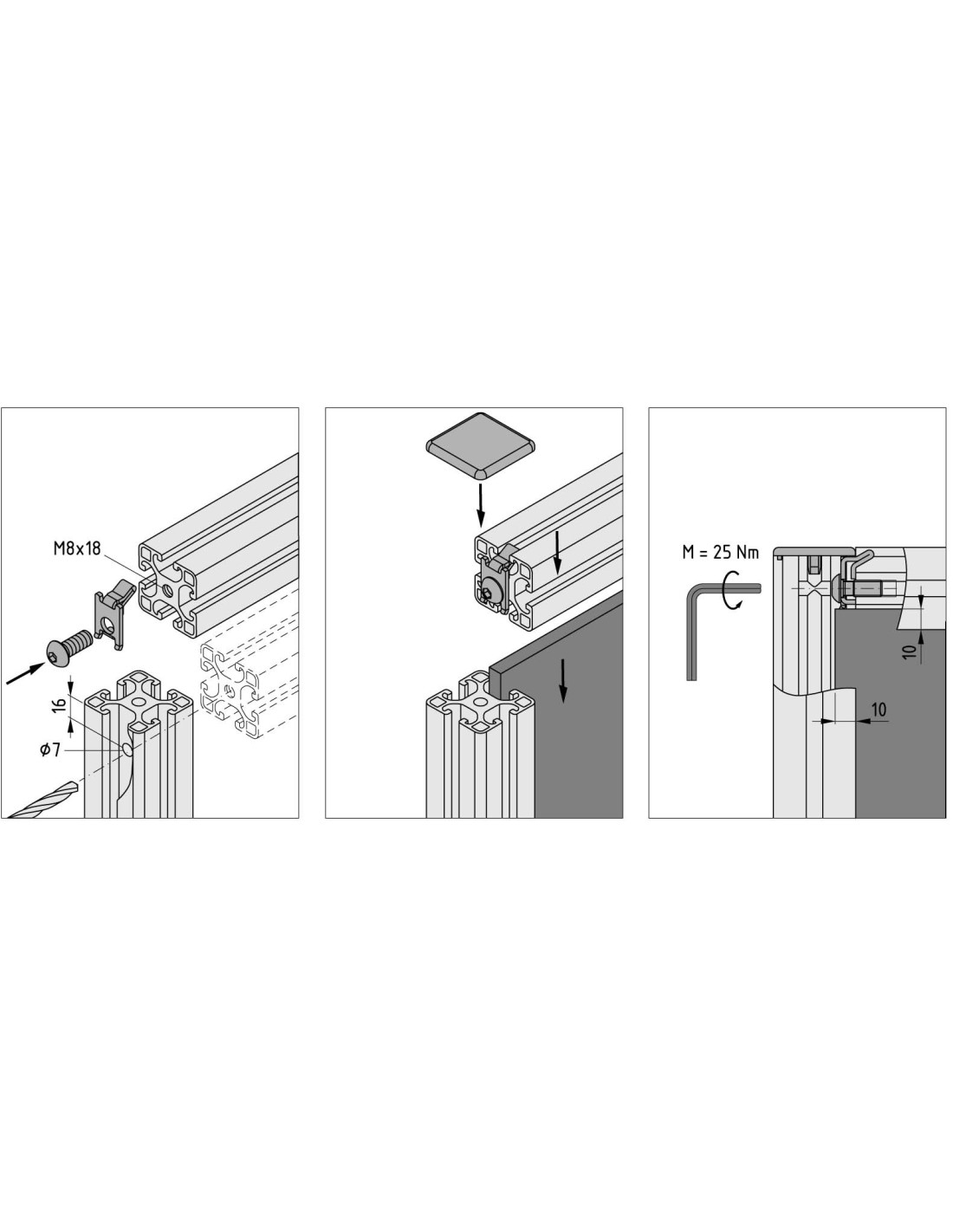

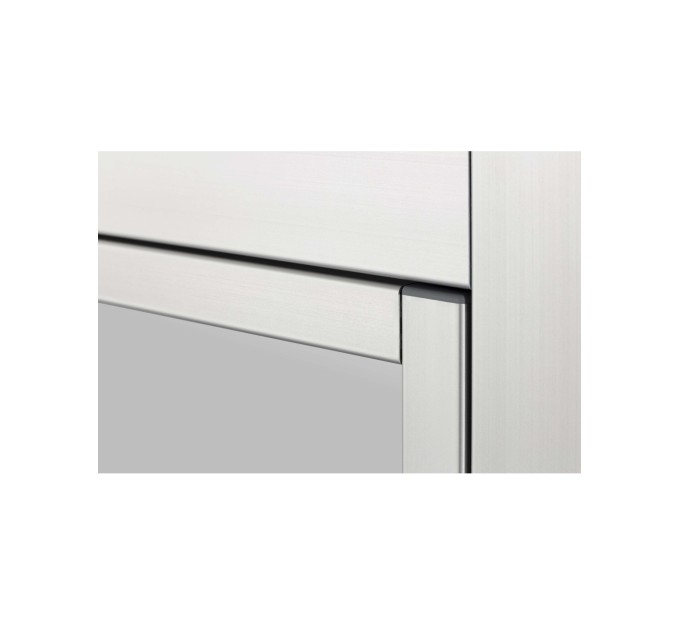

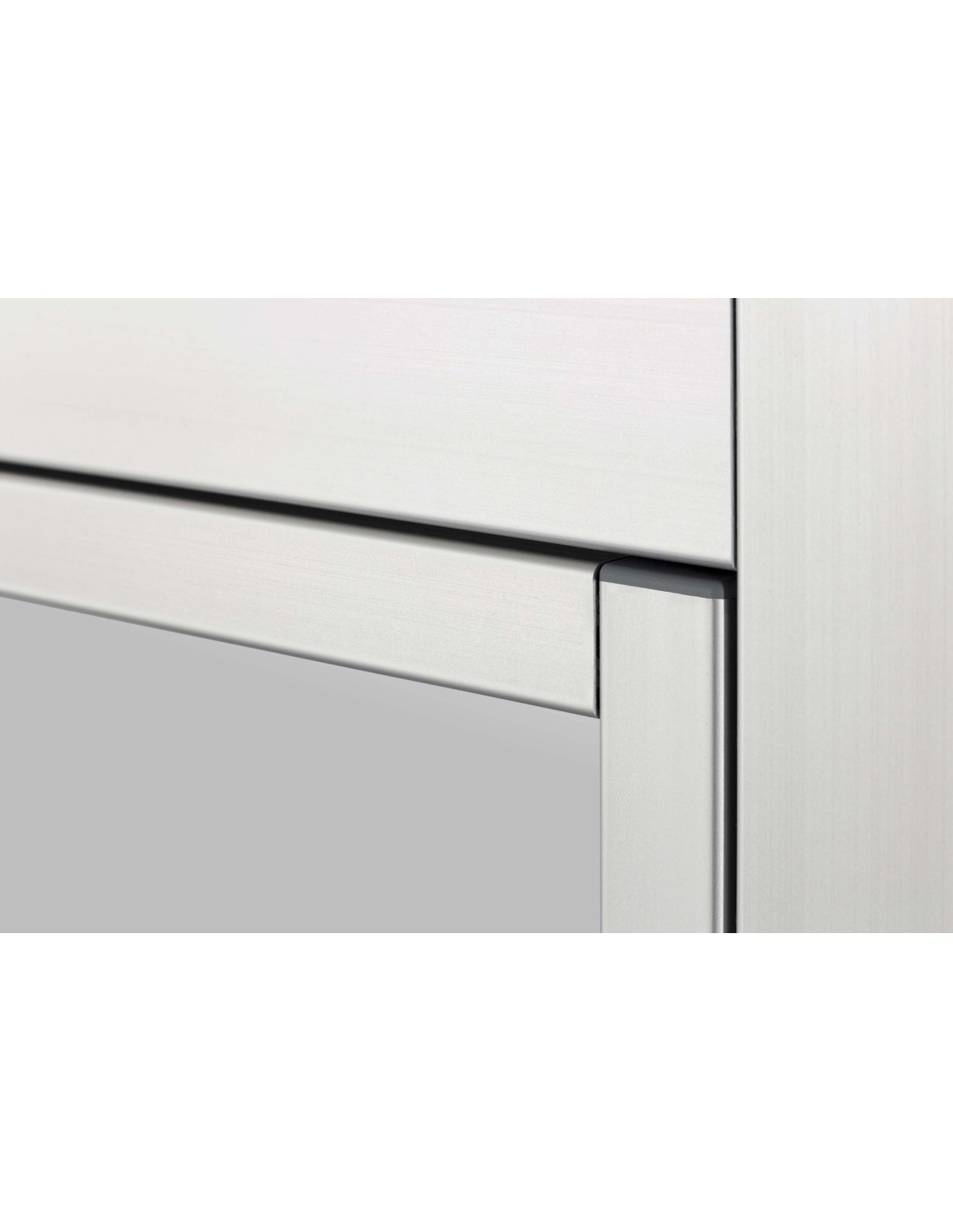

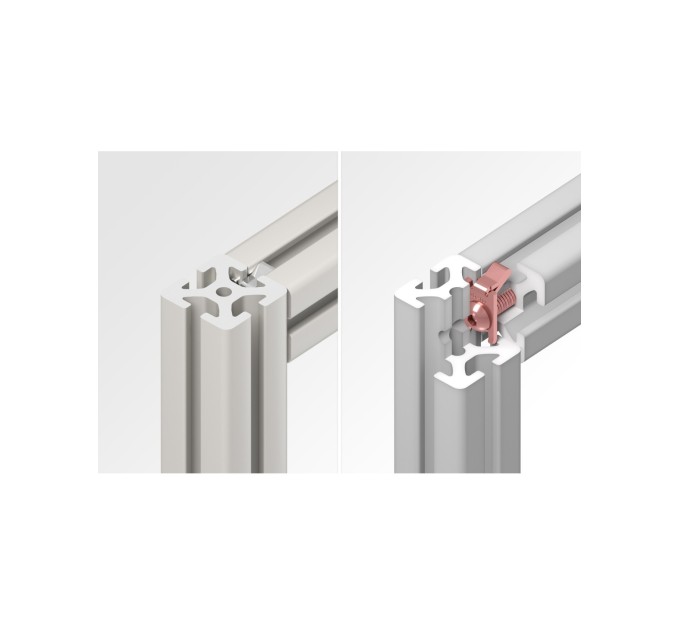

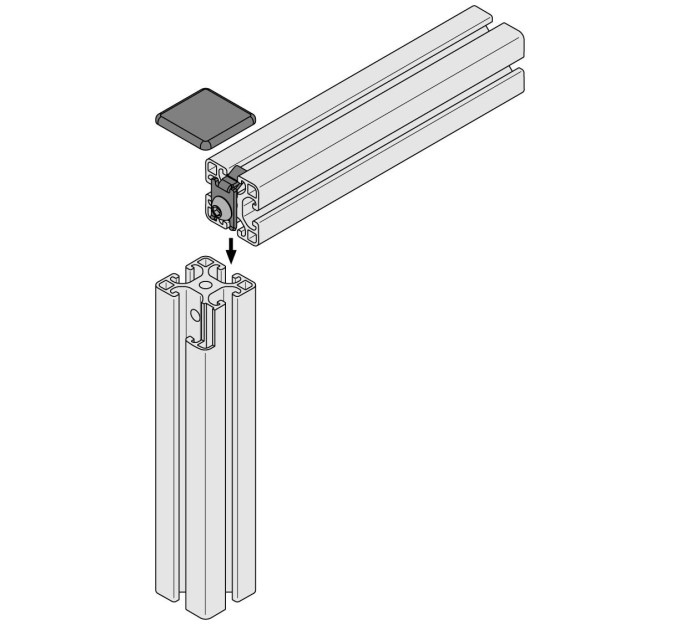

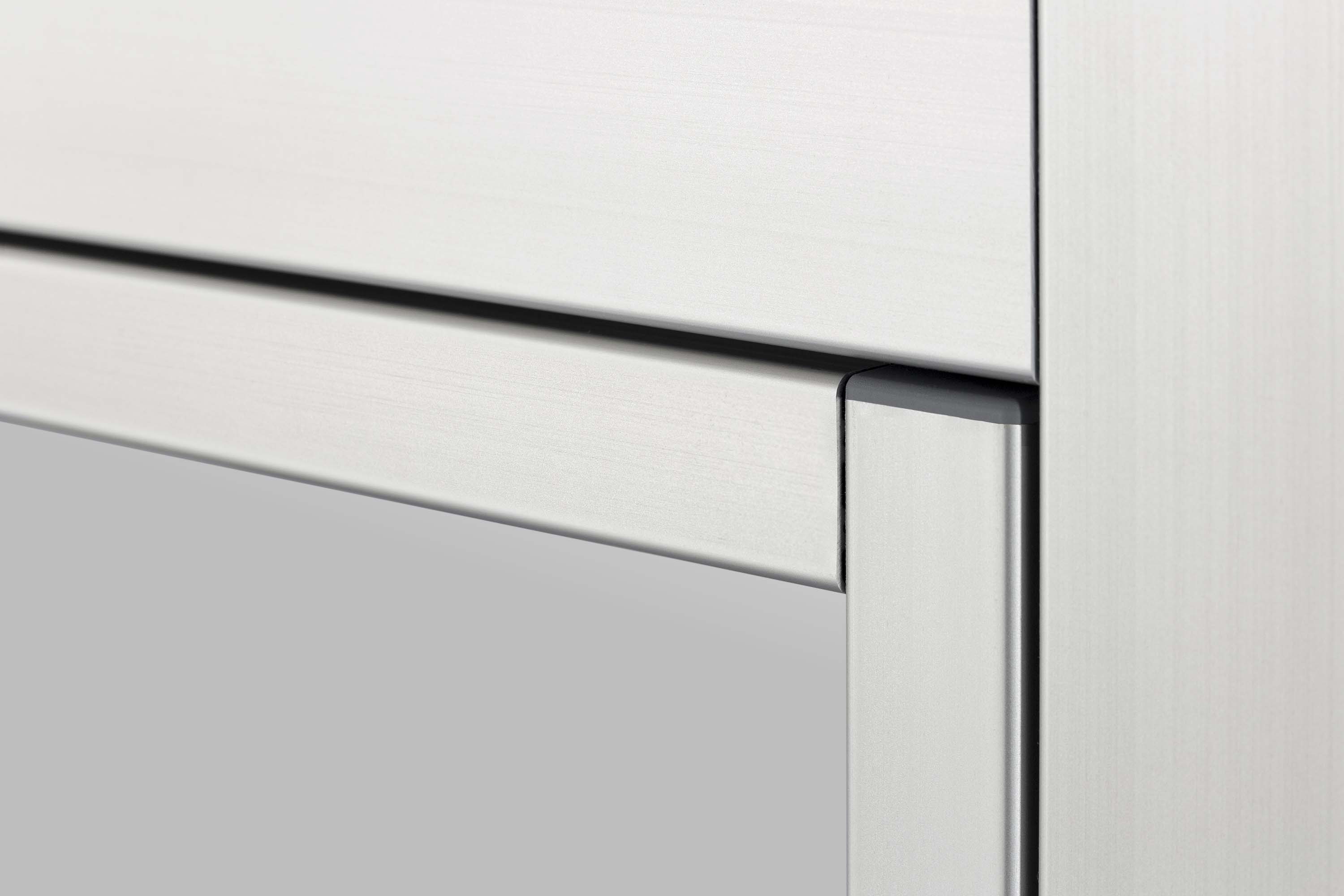

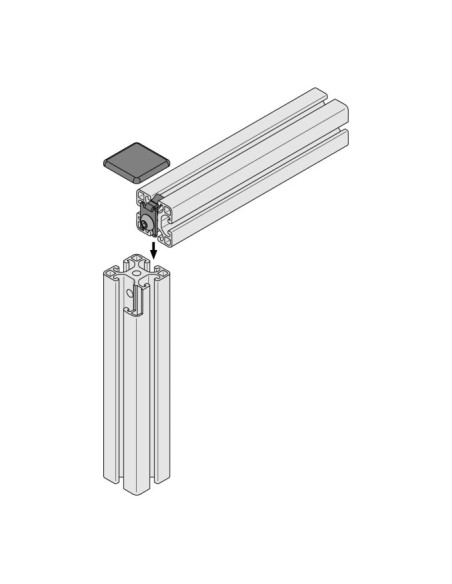

La placa de unión modificada también permite desplazar los perfiles para que puedan unirse de forma que queden montados a ras cuando lleven tapetas.



La rosca necesaria puede mecanizarse directamente en el núcleo de los perfiles.

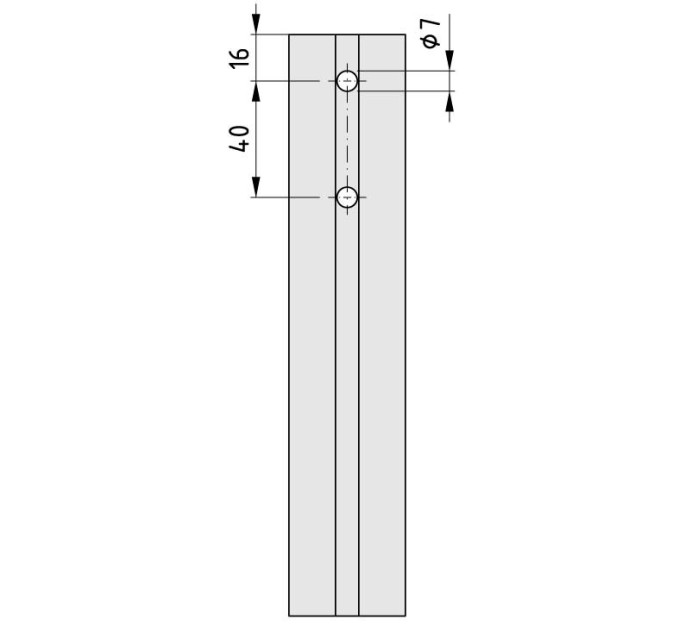

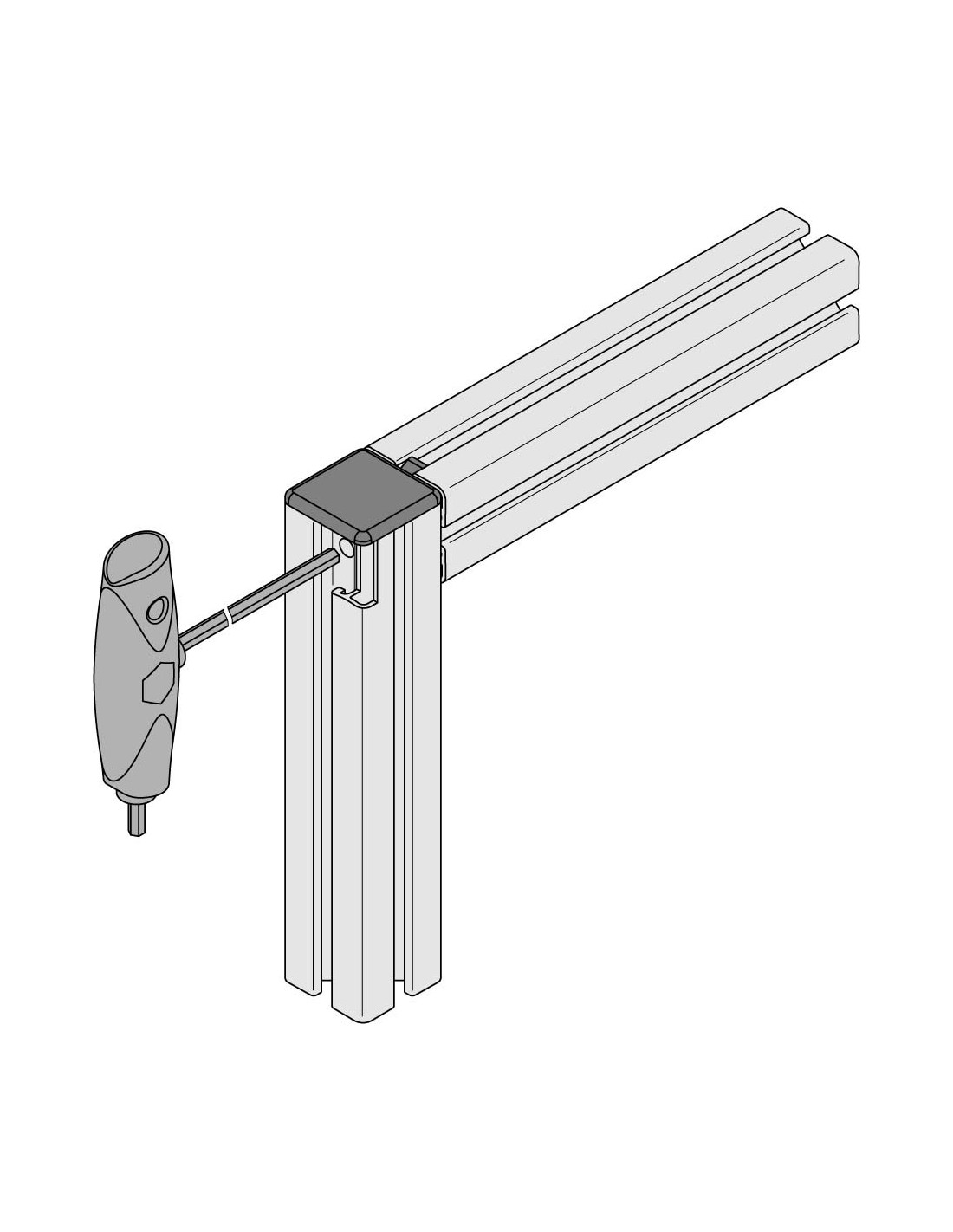

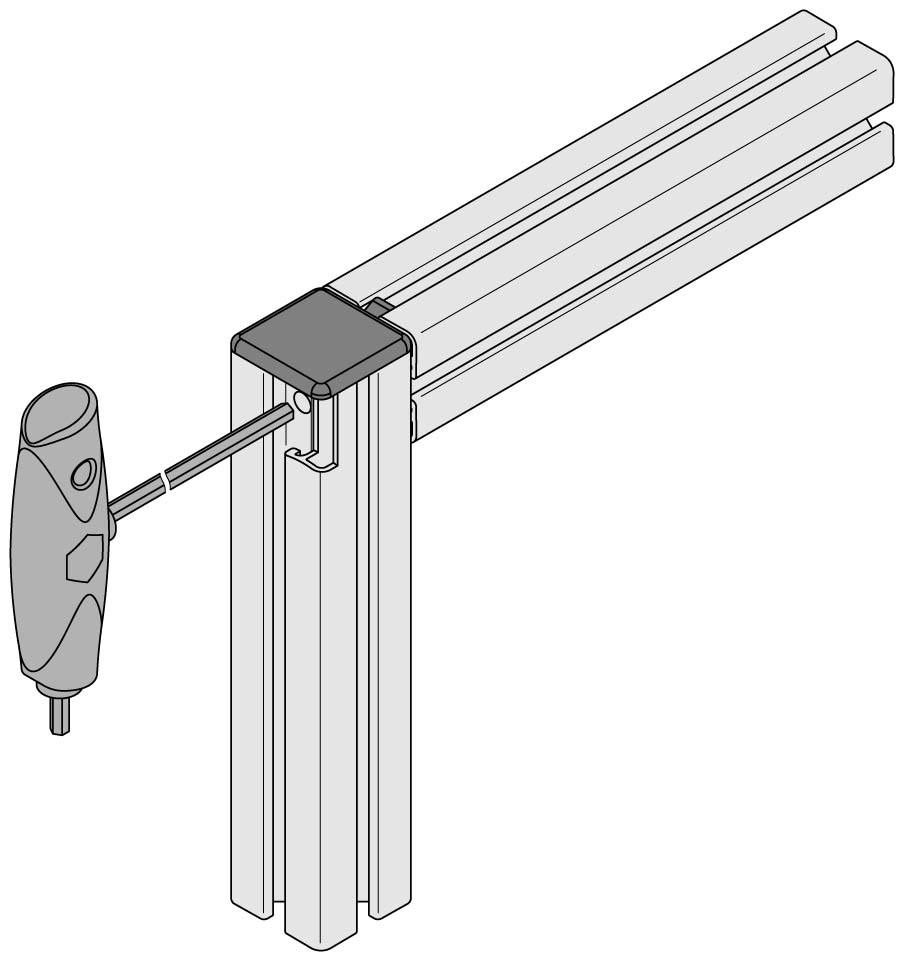

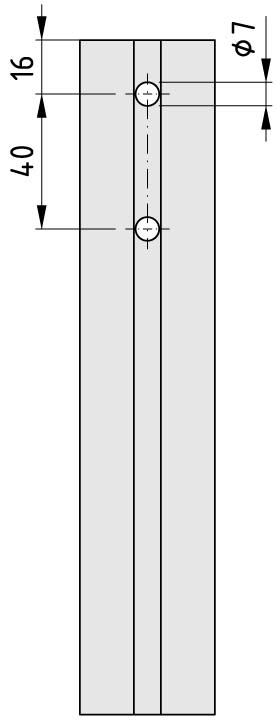

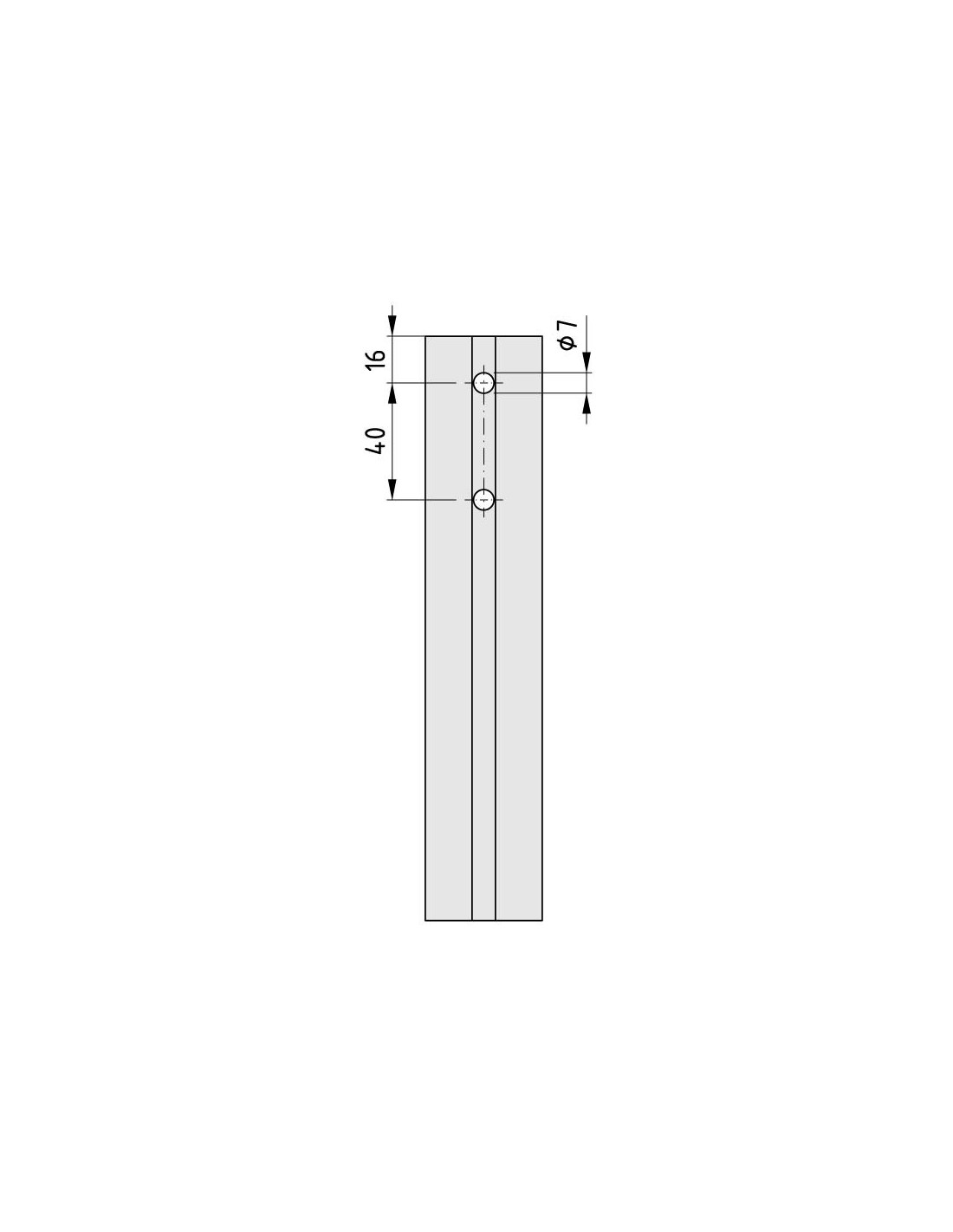

Posición de los agujeros pasantes para la llave.

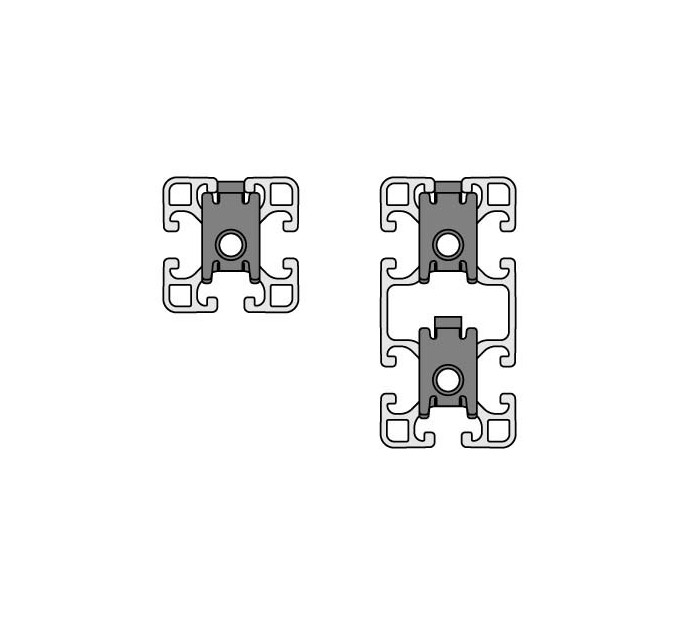

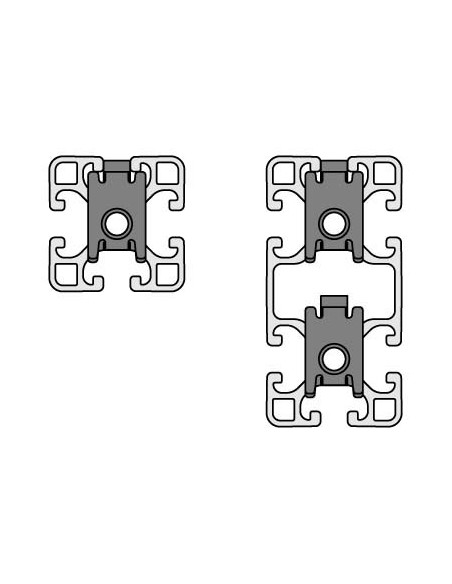

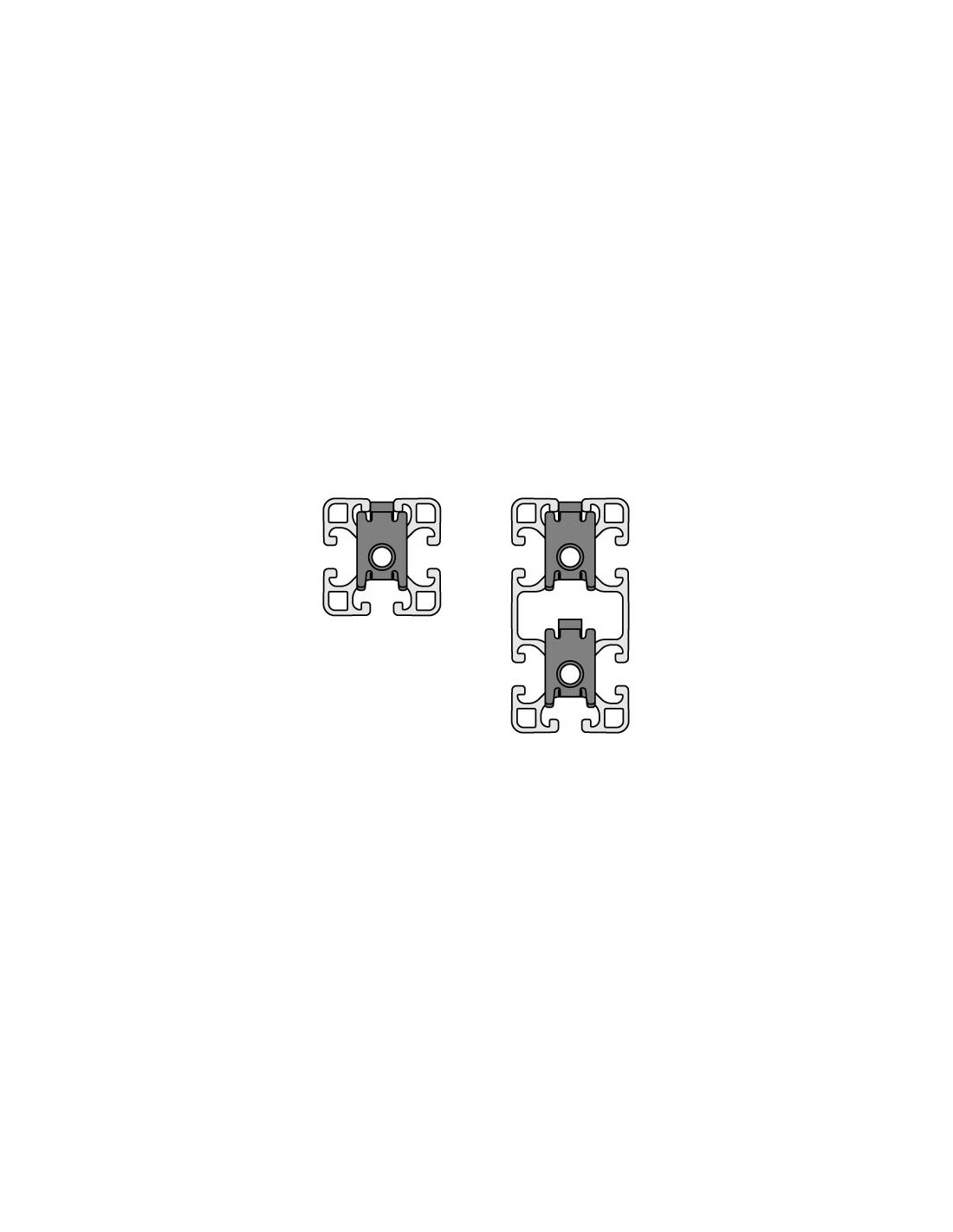

Las plaquetas de unión estándar pueden disponerse en el sentido requerido para coincidir con la forma en que se montan los perfiles.

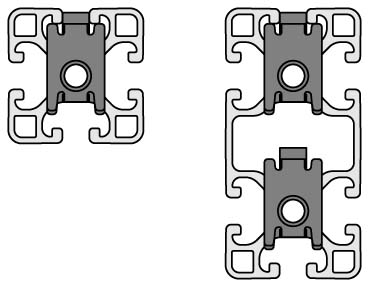

Los perfiles grandes con elevada capacidad de carga pueden unirse utilizando un mayor número de uniones estándar.
