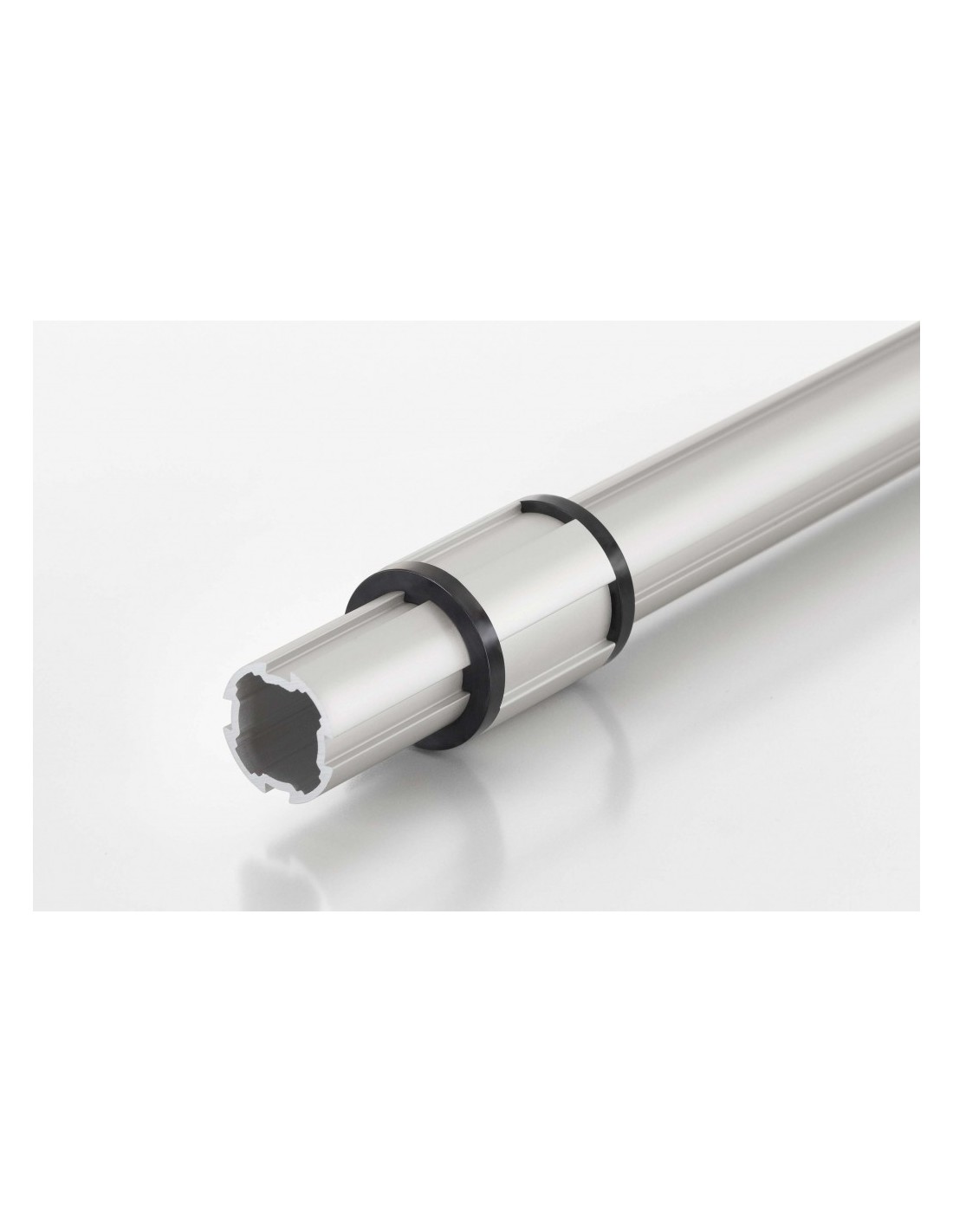

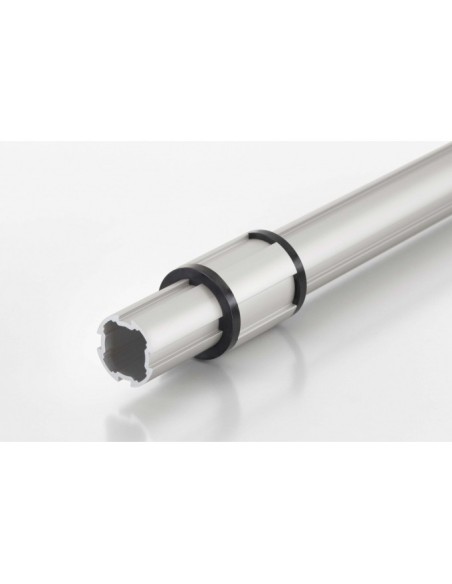

Cojinete D40D30-50 ESD antigiro

Cojinete D40/D30-50 ESD antigiroPropiedades

ESD	si
Peso (g)	40
Unidad de suministro	Pieza
Serie	D30

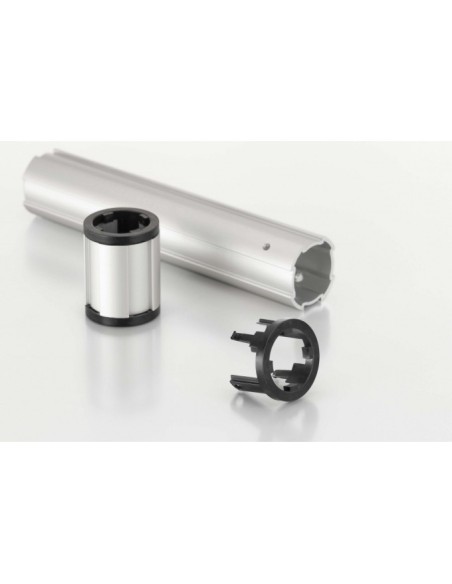

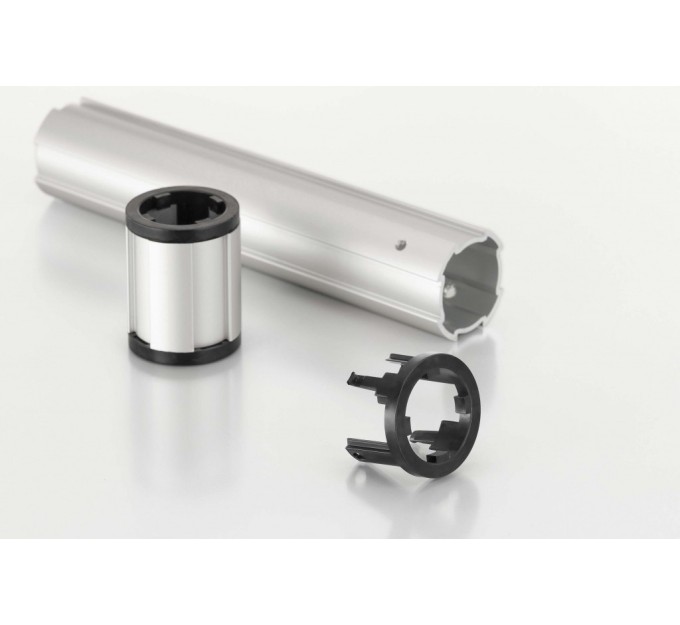

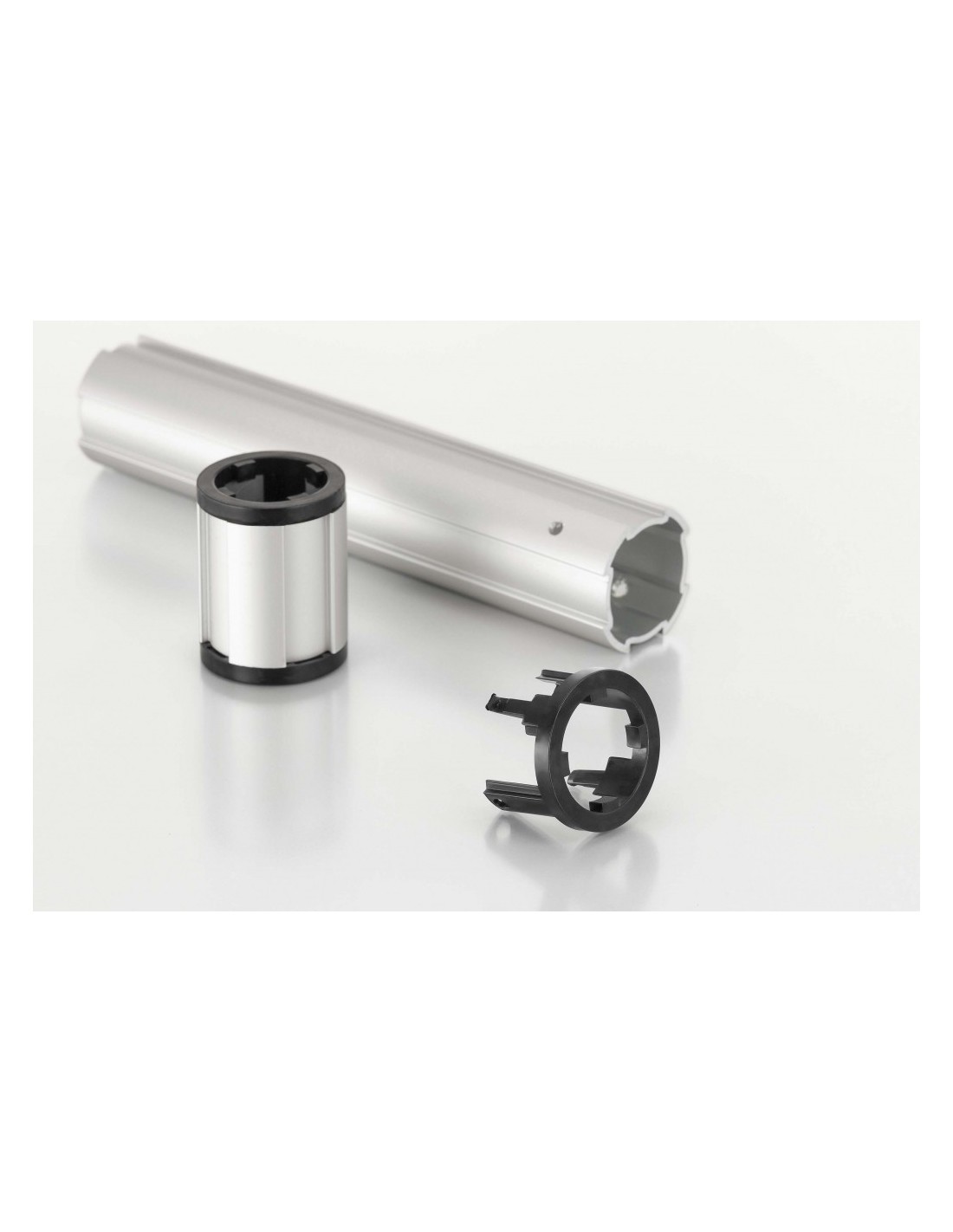

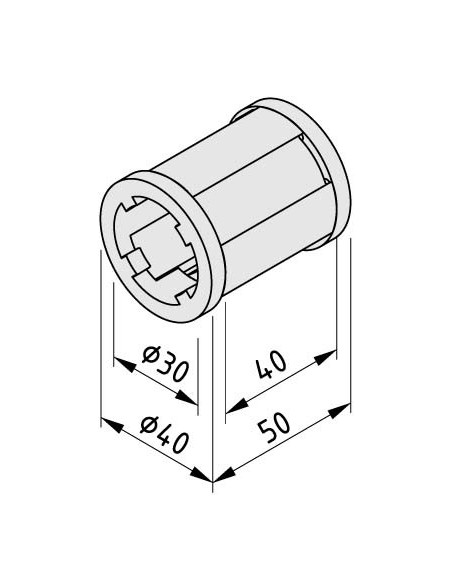

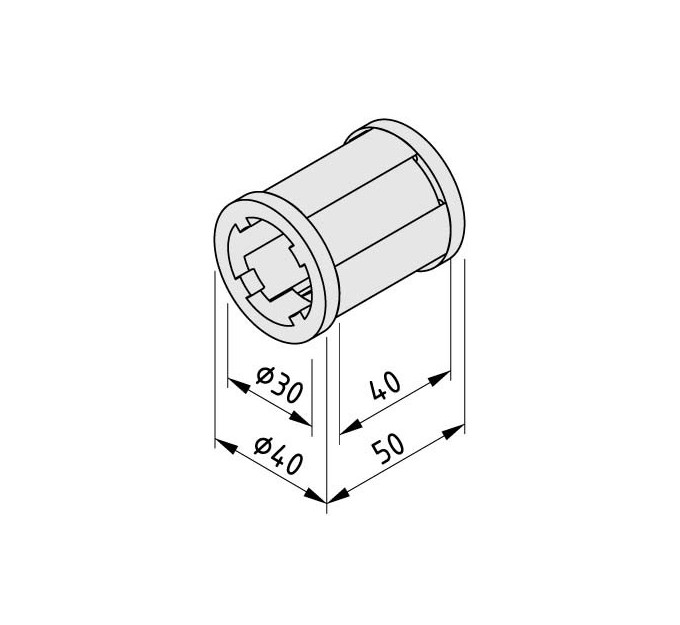

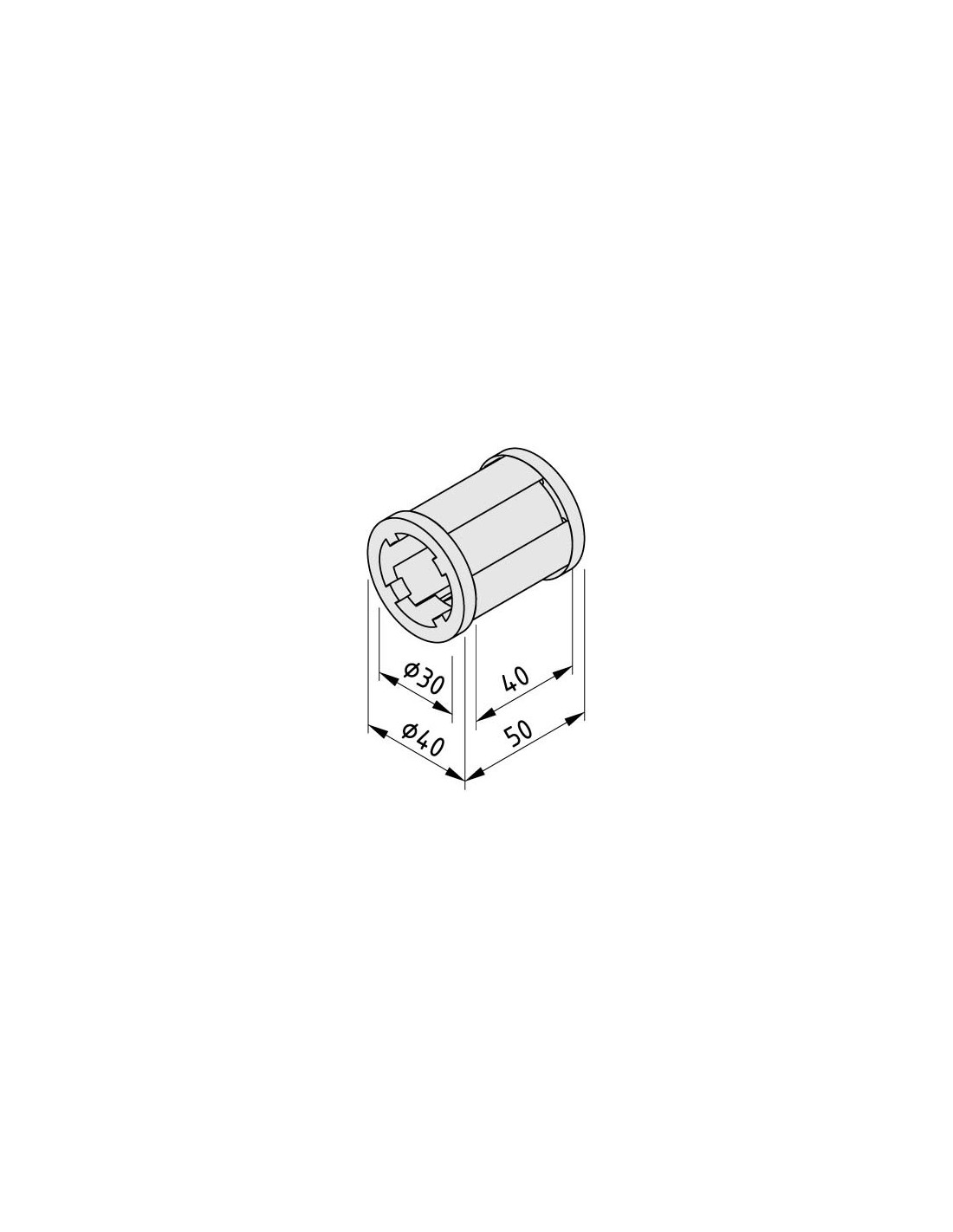

DescripciónPremontado2 manguitos de cojinete lisos D40/D30 ESDTubo perfilado D40/D30, 40 mm, aluminio, anodizadoComponentesPremontado

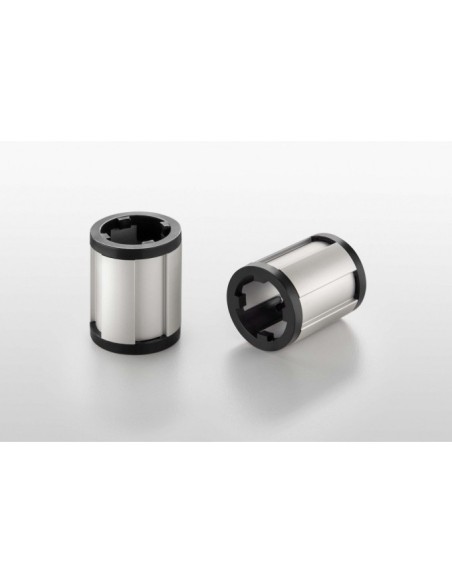

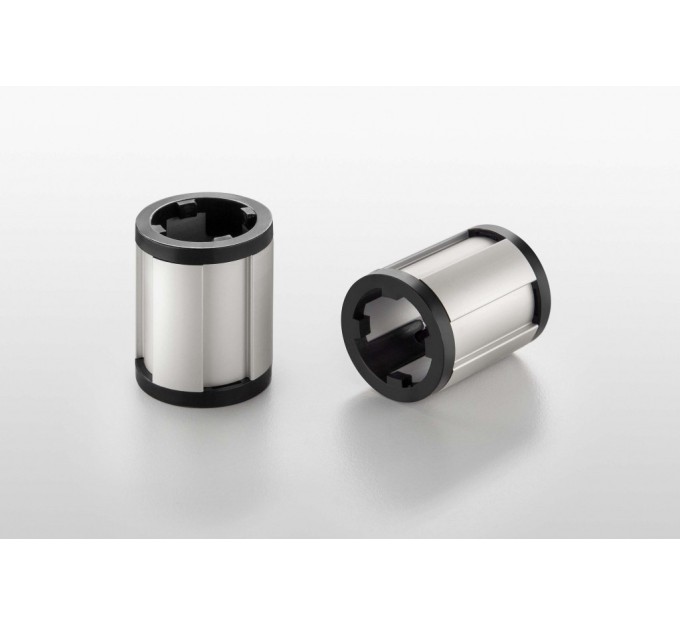

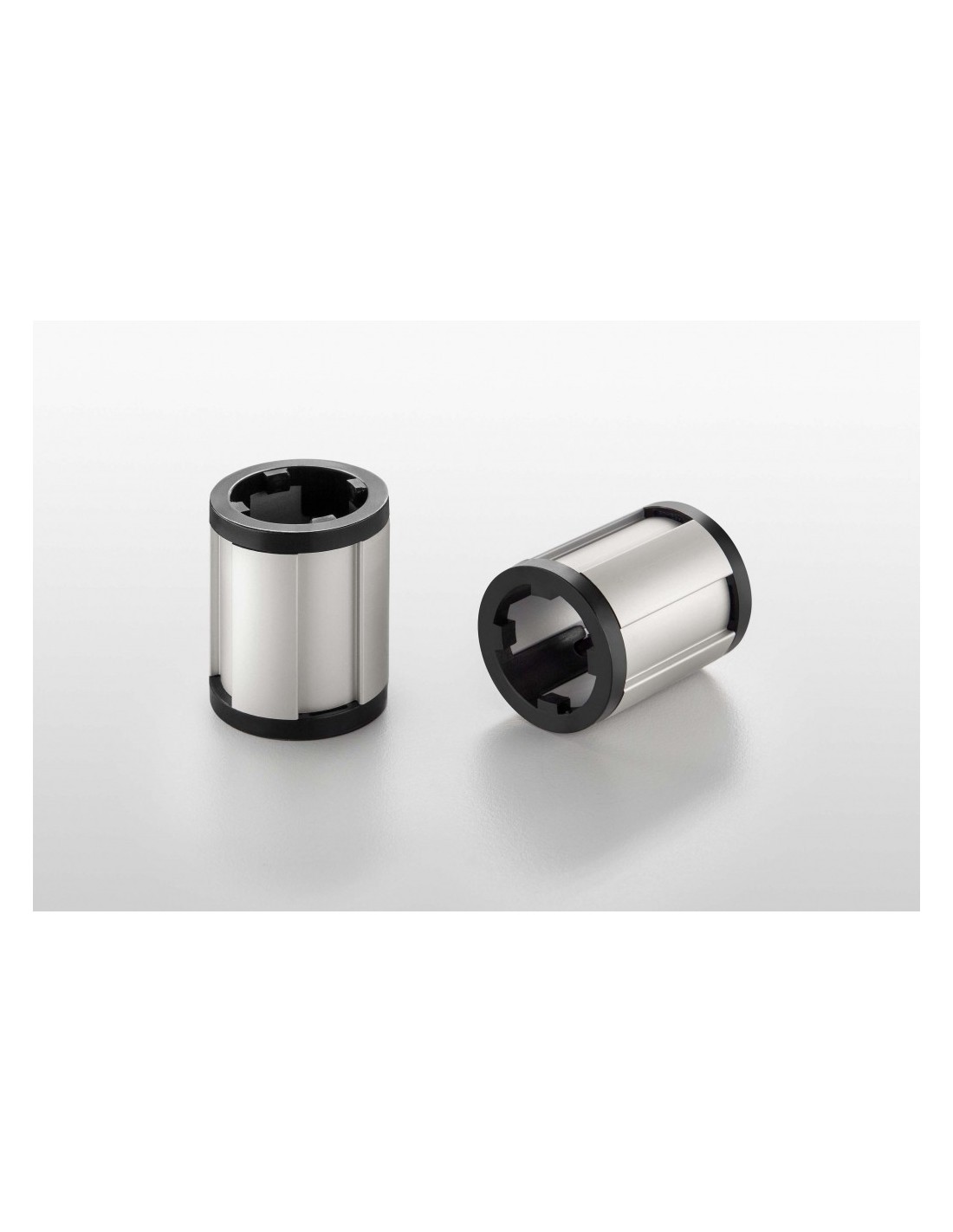

2 manguitos de cojinete lisos D40/D30 ESD
Tubo perfilado D40/D30, 40 mm, aluminio, anodizado

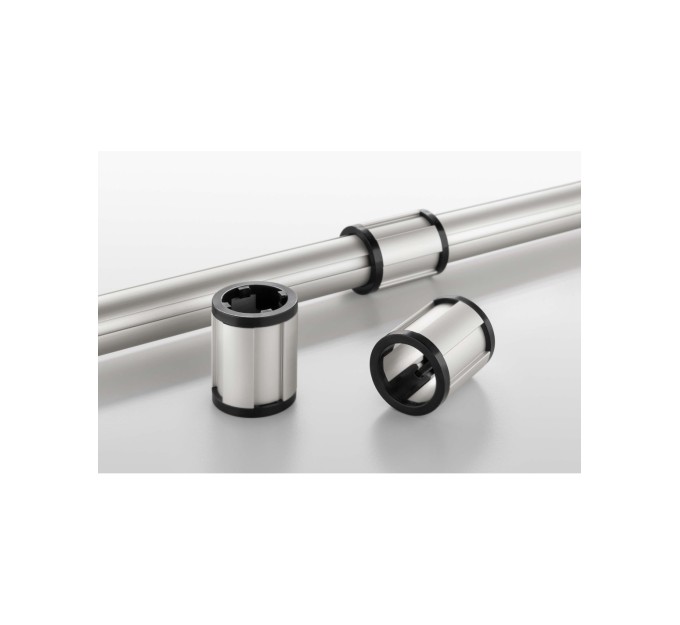

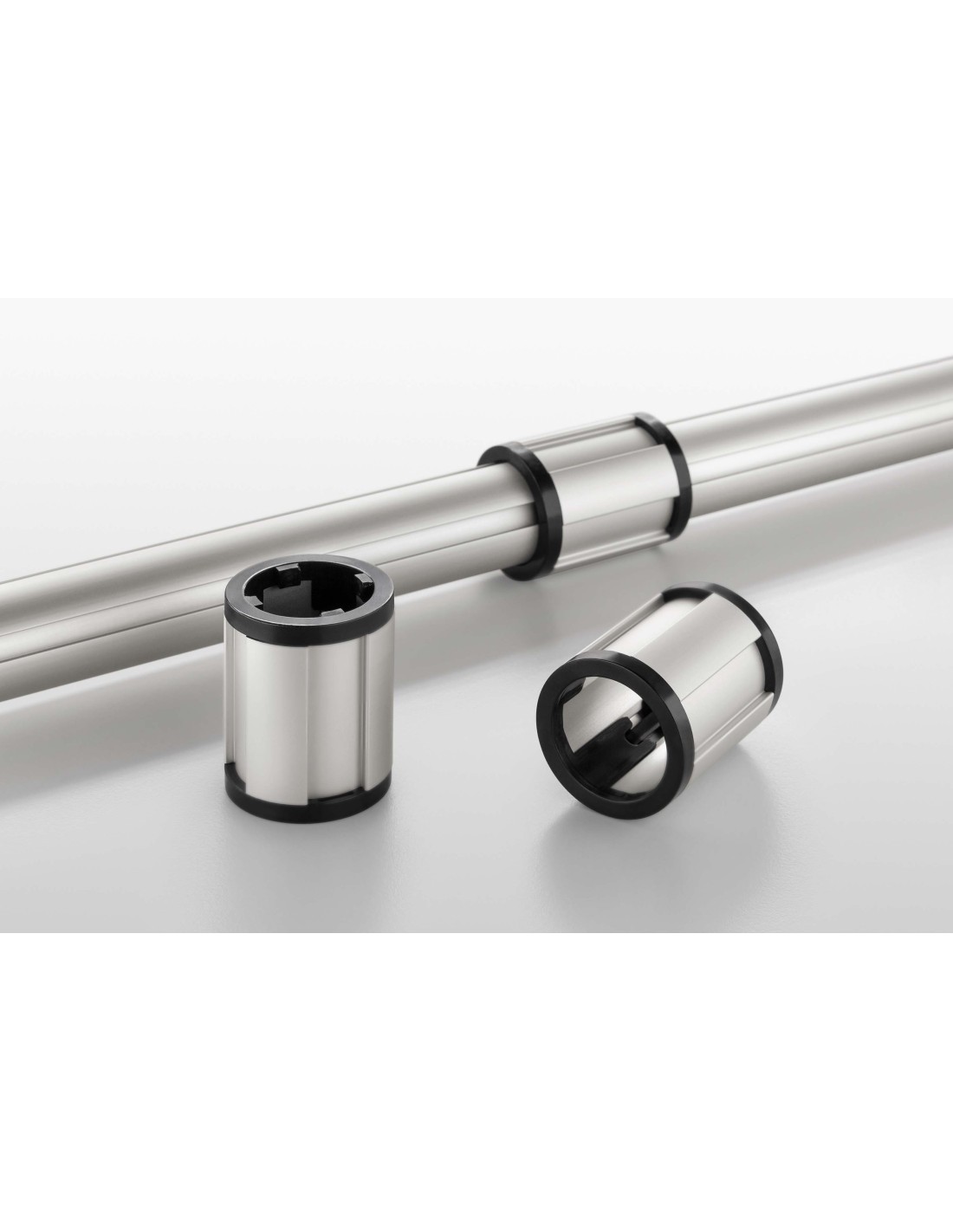

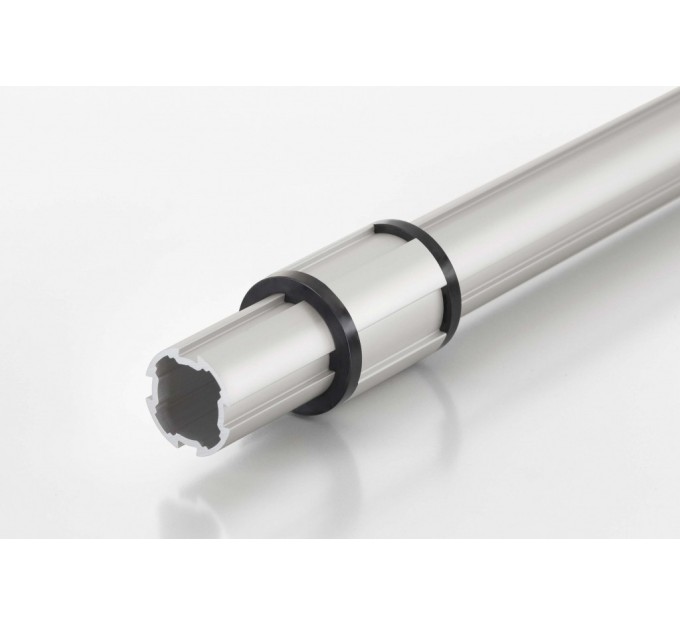

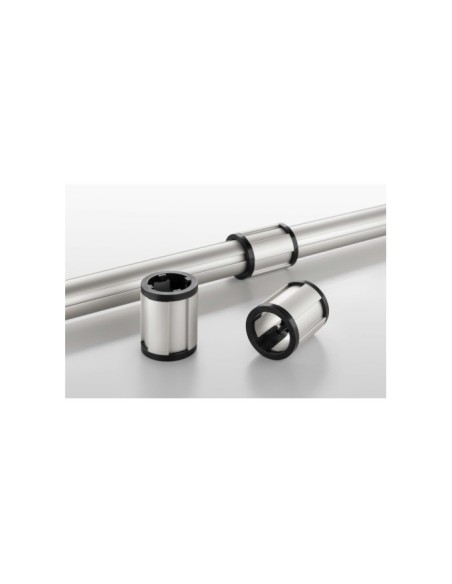

¡Movimiento longitudinal! El manguito cojinete D40/D30 ESD antigiro permite guiar un tubo perfilado D40/30 sobre de un tubo perfilado D30 o un Perfil 6 D30. El manguito cojinete utiliza la ranura para bloquear el movimiento de rotación. Como resultado, en aplicaciones LCA/Karakuri/LCA se pueden mover componentes sobre el perfil de soporte con la misma orientación, gracias al dispositivo antigiro. Por ejemplo para guiar contrapesos en aplicaciones Karakuri/LCA.También hay disponible un kit completo con dos manguitos cojinetes y un tubo perfilado de 50 mm que forman el cojinete D40/D30-50 ESD antigiro. No obstante, los componentes se pueden adquirir por separado para formar cojinetes a medida, de la longitud deseada, para obtener las características ideales de guiado.Nota: A diferencia de su versión con antigiro, el manguito cojinete D40/D30 ESD (0.0.665.63) también permite movimientos de rotación.

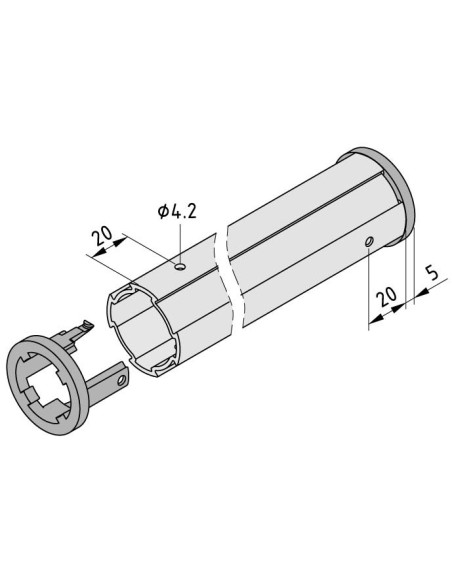

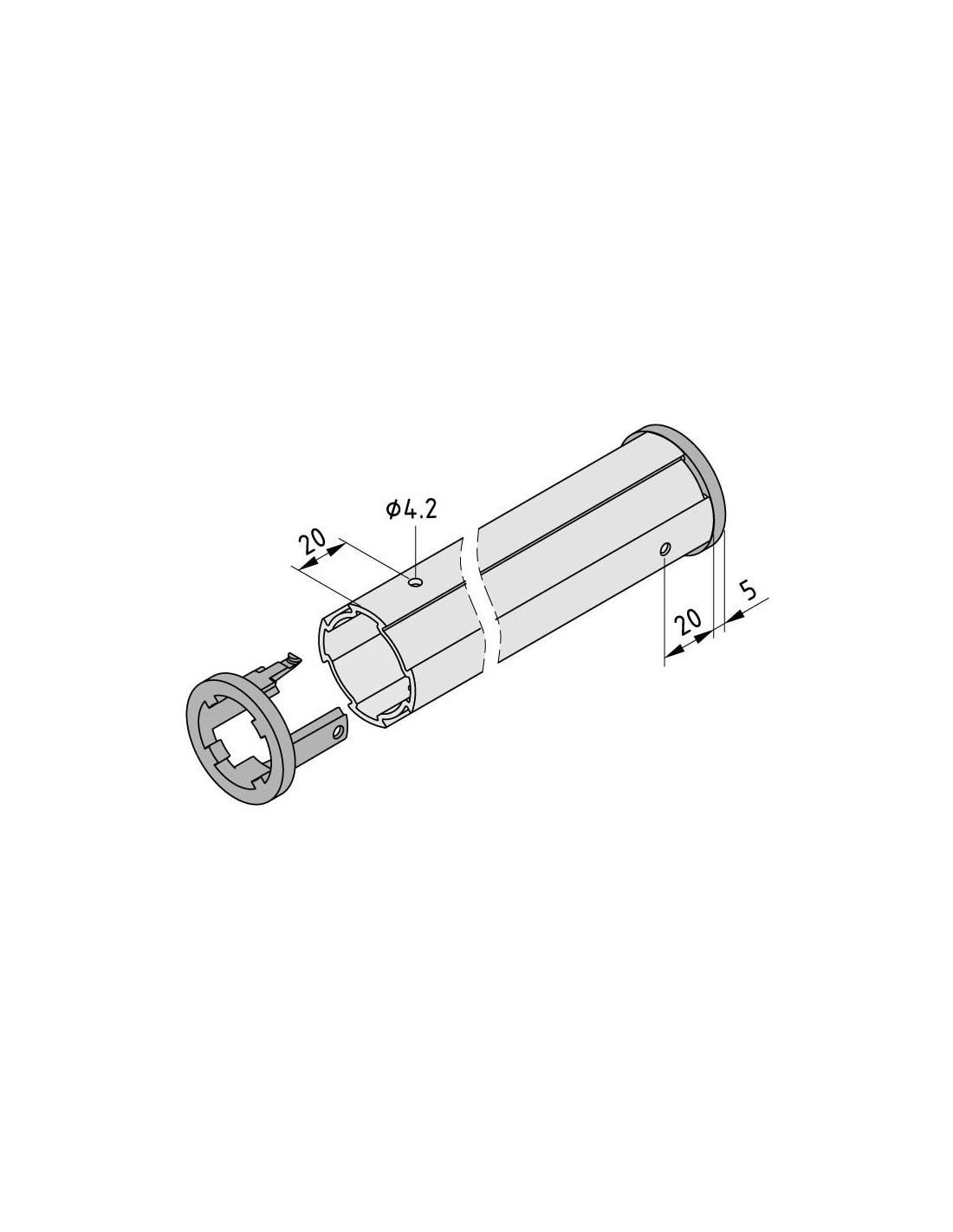

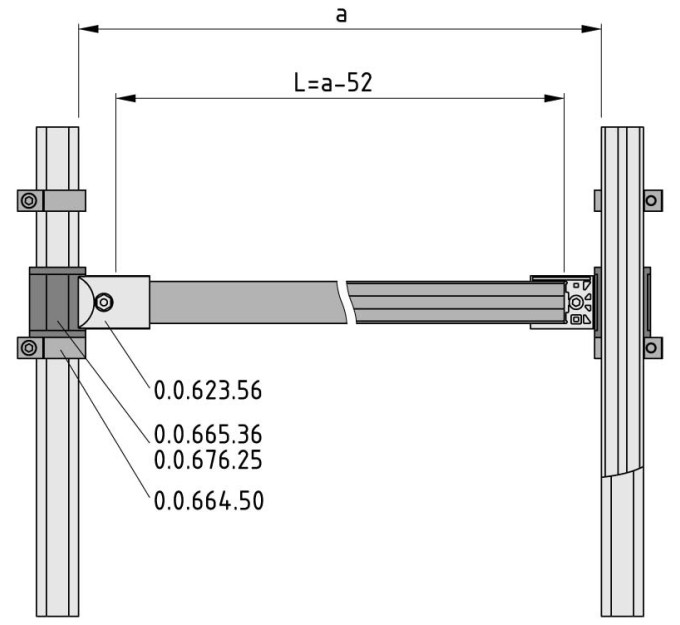

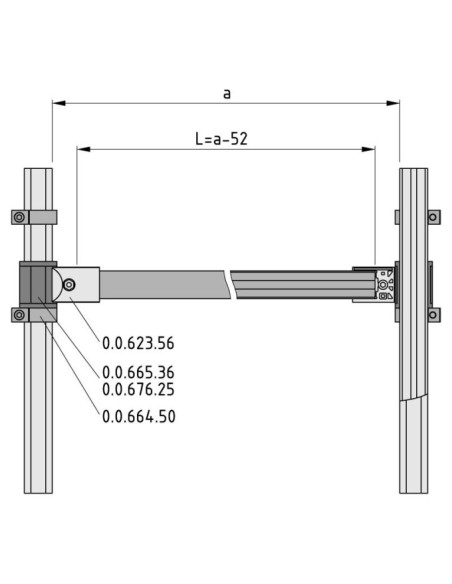

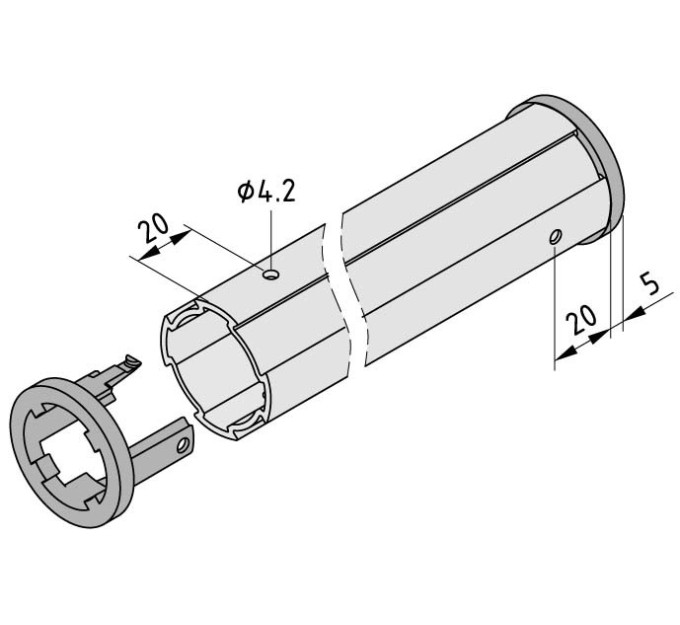

Para cojinetes lisos a medida en longitudes superiores a 50 mm hay que taladrar cuatro orificios en el tubo perfilado D40/D30 (0.0.666.63) y acomodar las pestañas de los manguitos de cojinete lisos.

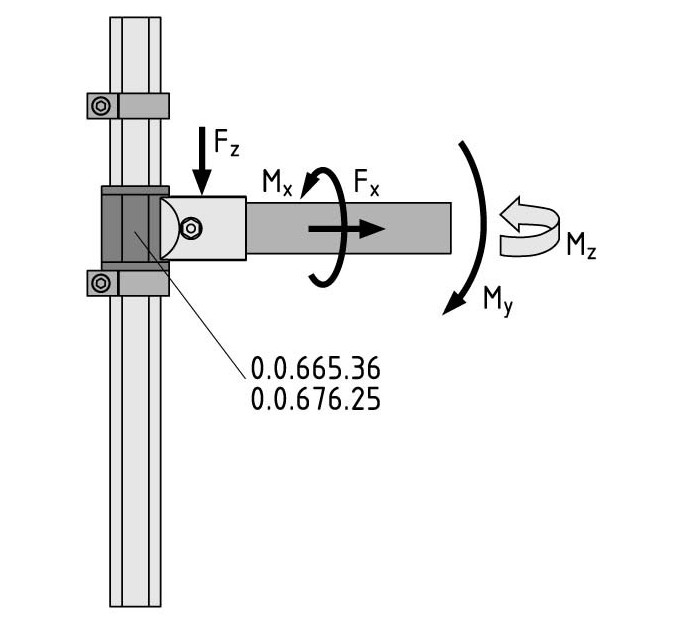

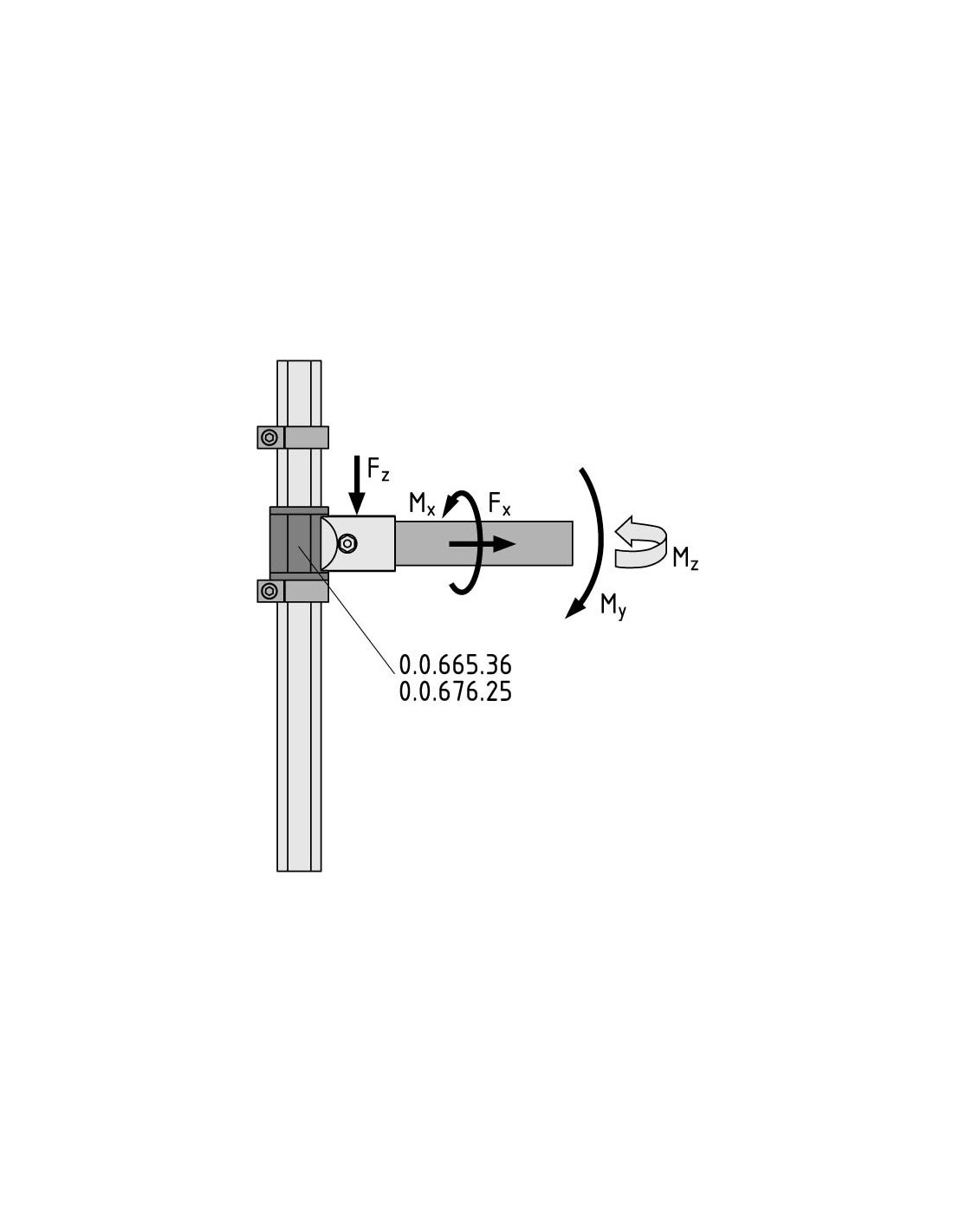

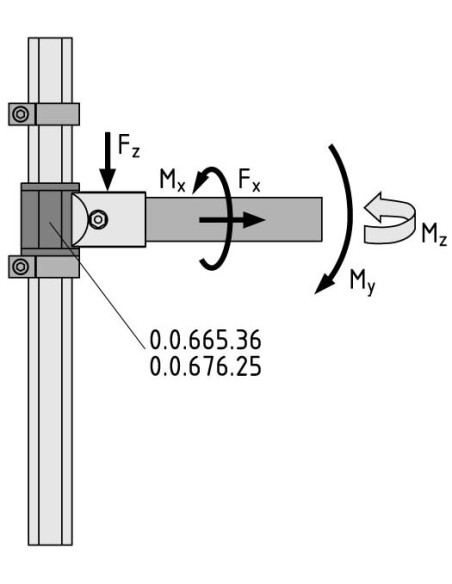

F_x = 50 N
F_z = 500 N
M_x = 5 Nm
M_y = 5 Nm

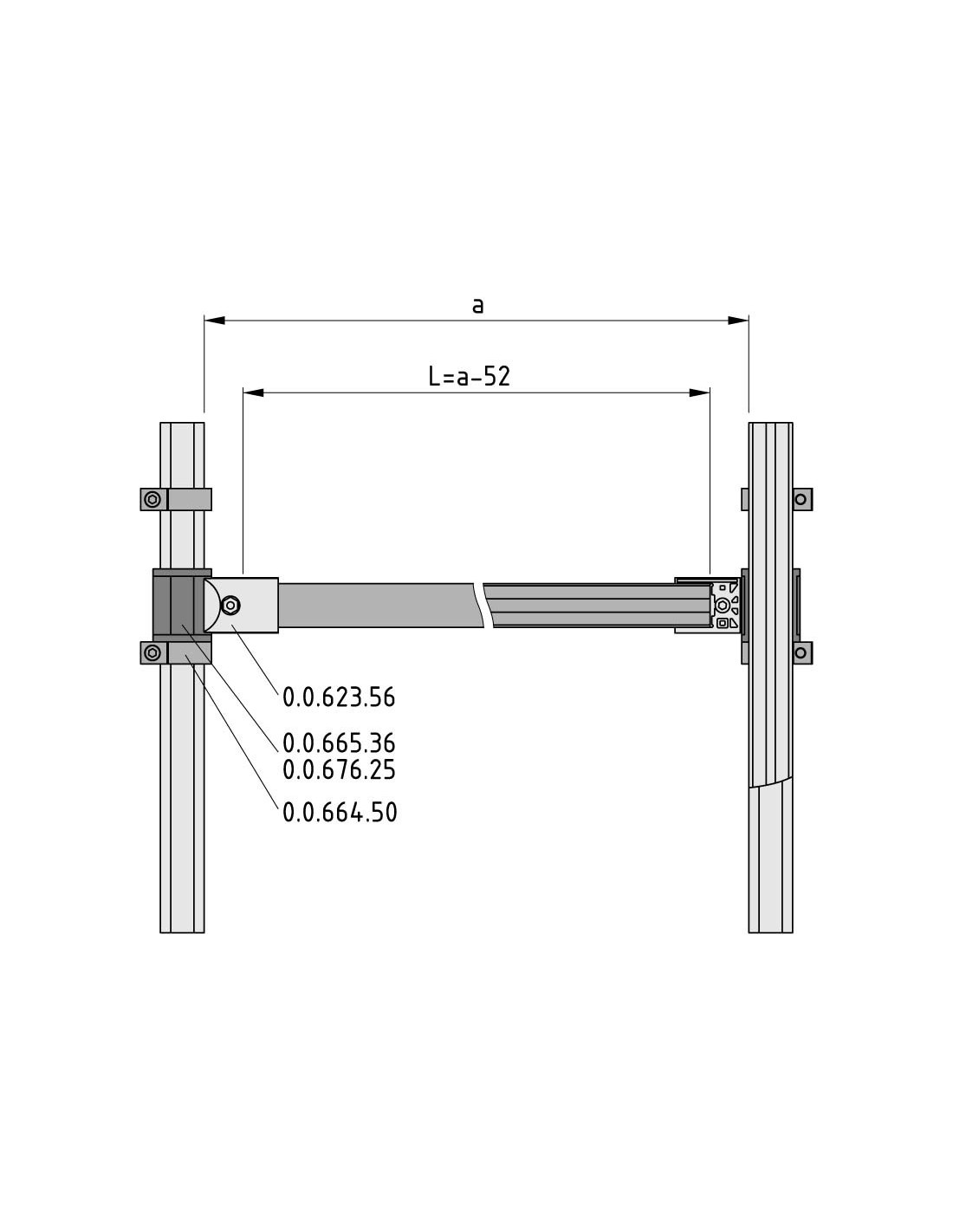

M_z = 0 Nm (0.0.665.36)
M_z = 5 Nm (0.0.676.25)



DescargasESD Product Qualification
