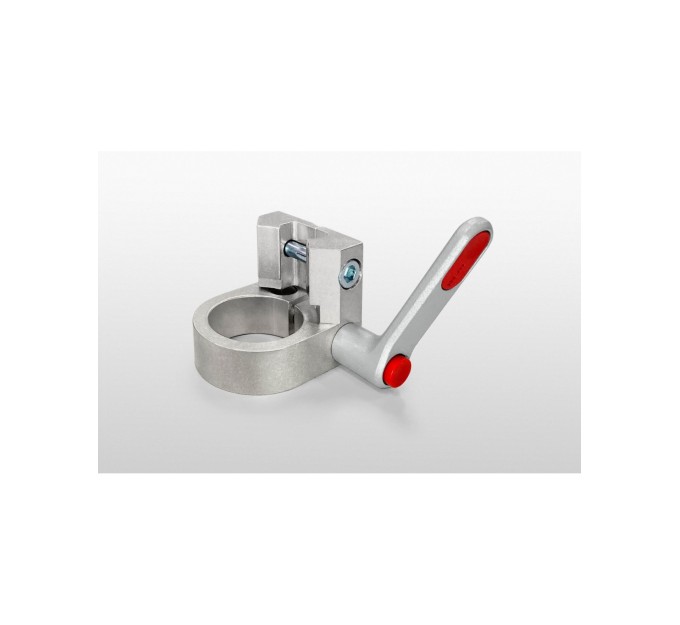

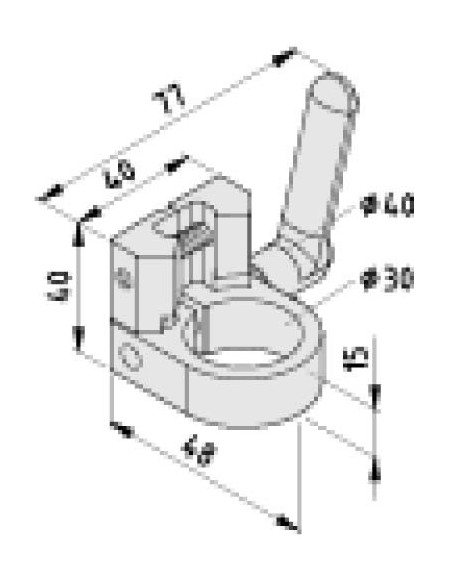

Brida telescopio D40D30

Brida telescopio D40/D30Propiedades

ESD	si
Peso (g)	120
Unidad de suministro	Pieza
Serie	D30



DescripciónPremontadoAnillo de sujeción del telescopio D40/D30, aluminio fundido a presiónDispositivo de sujeción del telescopio D40/D30, de aluminio fundido a presiónPalanca de sujeción 50 M6x40Taco roscado en cruz M6, acero, zincado brillanteTornillo de cabeza hueca hexagonal DIN 912 M6x32, acero, zincado brillanteComponentesPremontado
Anillo de sujeción del telescopio D40/D30, aluminio fundido a presión
Dispositivo de sujeción del telescopio D40/D30, de aluminio fundido a presión
Palanca de sujeción 50 M6x40
Taco roscado en cruz M6, acero, zincado brillante
Tornillo de cabeza hueca hexagonal DIN 912 M6x32, acero, zincado brillante







La solución específica para el espaciado perfecto: La abrazadera para telescopio D40/D30 fija el tubo perfilado interno D30 del telescopio en la posición deseada. Esto permite a los usuarios ajustar la altura o la inclinación de los accesorios. Las soluciones telescópicas también pueden utilizarse para construir elementos plegables.Gracias a la palanca de sujeción, la longitud del telescopio puede modificarse en cualquier momento sin necesidad de herramientas.

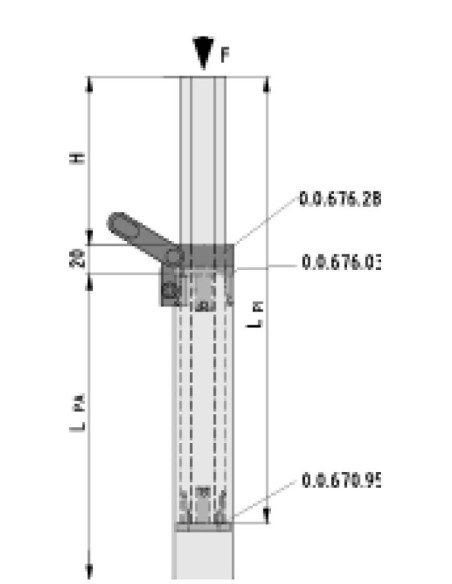

Para construir una solución telescópica, se inserta el manguito cojinete D30/D20 ESD en la testa del tubo perfilado D30. El cojinete de plástico de poca fricción permite al tubo perfilado D30 moverse dentro del tubo perfilado D40/30. Un manguito cojinete D40/D30 ESD (0.0.676.03) en el extremo opuesto permite guiar el perfil de forma telescópica. La brida telescopio D40/D30 fija el tubo perfilado D30 en posición.Debe tenerse en cuenta el par que puede resultar de un brazo de palanca largo en la estructura.
F= 500 N
L_PA= Longitud del Perfil Externo
L_{PA mín}.= H+100 mm
L_PI= Longitud del perfil interno
L_{PI mín.}= H+120 mm
H= Carrera
H_máx.= 2/3xL_PA
