Lanza D25-686

Lanza D25-686Propiedades

ESD	si
Peso (Kg)	8.5
Unidad de suministro	Kit
Material	St. zinc.
Serie	8

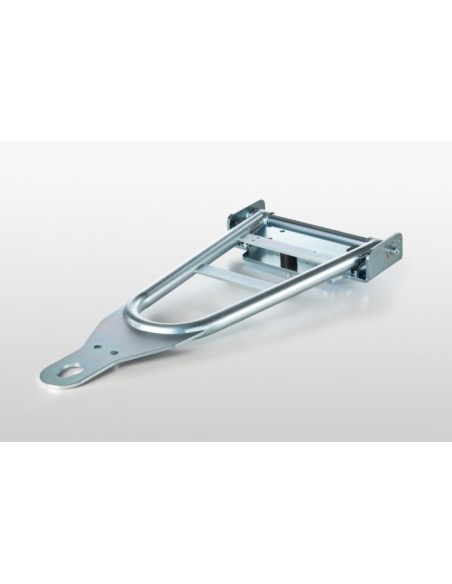

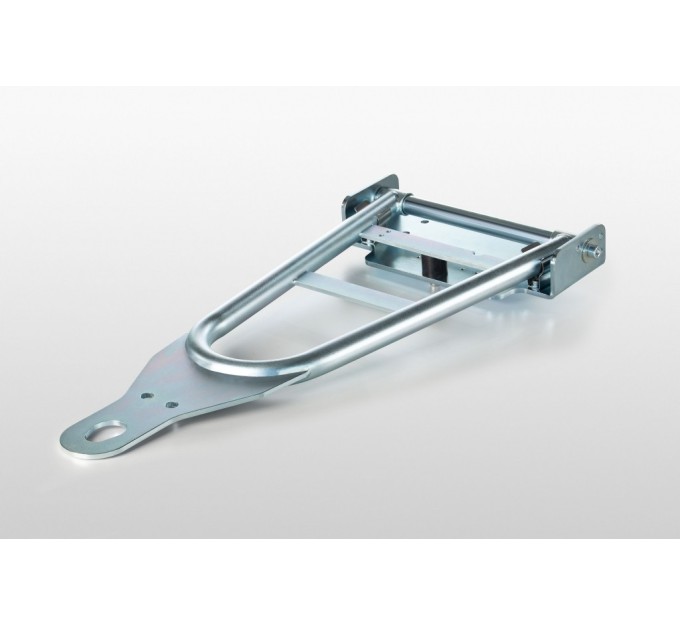

DescripciónPremontadoBarra de tracción D25-650, acero, zincado brillanteTope de impacto M8 D30x30, NBRKit de clips de sujeción D30, acero, inoxidableLa barra de tracción D25-686 de item une carros de transporte entre sí o puede formar una conexión con un remolcador. Con un mecanismo de autoelevación ergonómico.ComponentesPremontado
Barra de tracción D25-650, acero, zincado brillante
Tope de impacto M8 D30x30, NBR
Kit de clips de sujeción D30, acero, inoxidable

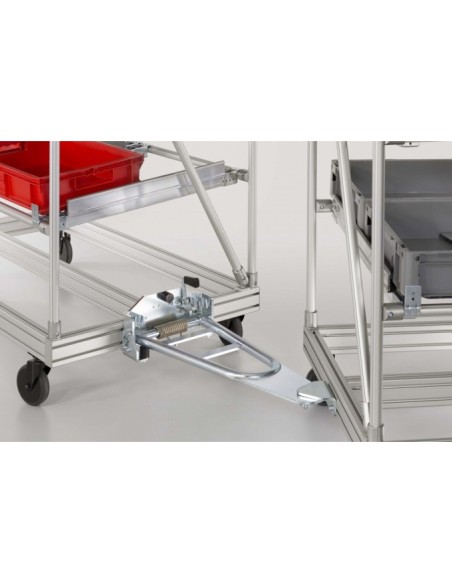

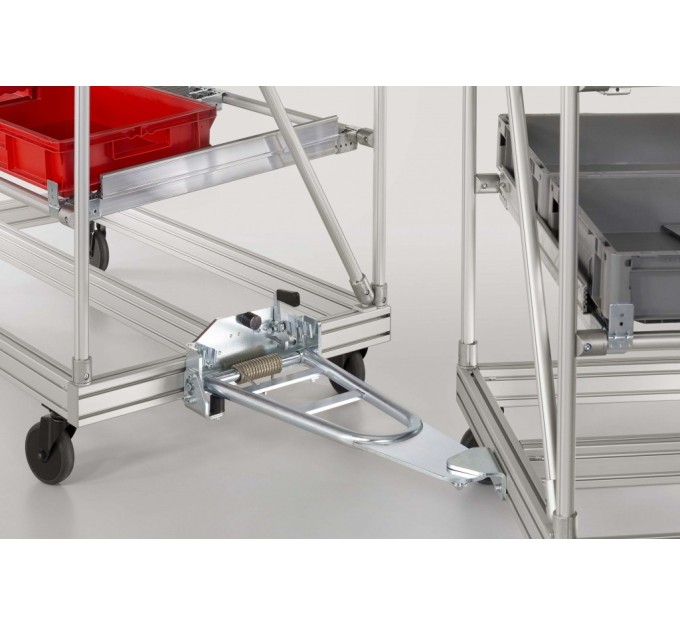

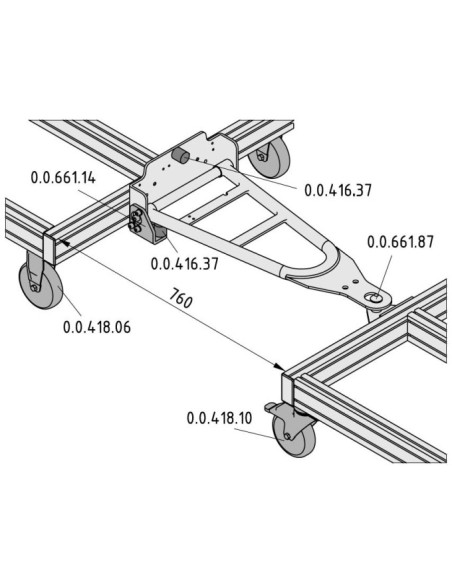

De carrito a tren. La lanza D25-686 enlaza carros de transporte entre sí o a un vehículo tractor – ahora se pueden transportar más productos que nunca.La lanza está disponible en dos diseños con funciones de seguridad y accesorios ingeniosos. La lanza D25-686 con auto-elevación es particularmente ergonómica. Un muelle ejerce un empuje hacia arriba en la lanza, por lo que es muy fácil el enganche y desenganche de los carros con el pie. No es necesario agacharse ni realizar maniobras complicadas. Una vez desencajados, la lanza se pliega automáticamente.Para mayor seguridad, un tope evita que la lanza golpee el carro al plegarse. Dos muelles aseguran que la lanza quede plegada.

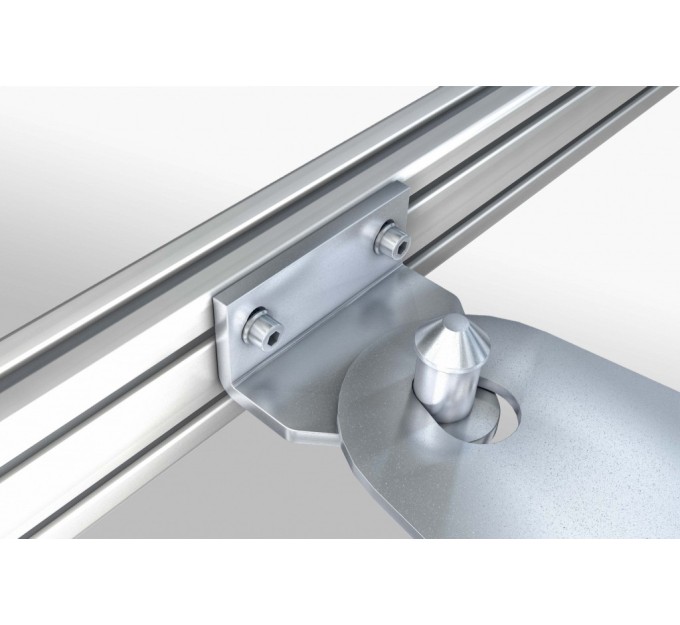

Utilizando la palanca para lanza 38, la lanza queda asegurada al carro para que no pueda bajar involuntariamente. Al bajar la lanza, el tope para lanza 32 opcional asegura que no caiga al suelo y evita que los usuarios la empujen demasiado con el pie. El tope elástico frena la lanza eficazmente.Al utilizar la versión de la lanza D25-686 sin el mecanismo de auto-elevación, el pivote del acoplamiento debe apuntar hacia arriba. El peso de la lanza de acero asegura el enlace. Como en este modelo no hay muelle de auto-elevación, la lanza se debe plegar a mano.Debido a la gran fuerza de tracción generada durante el transporte, el perfil 8 80x40 es el mejor indicado para montar el marco del carro.

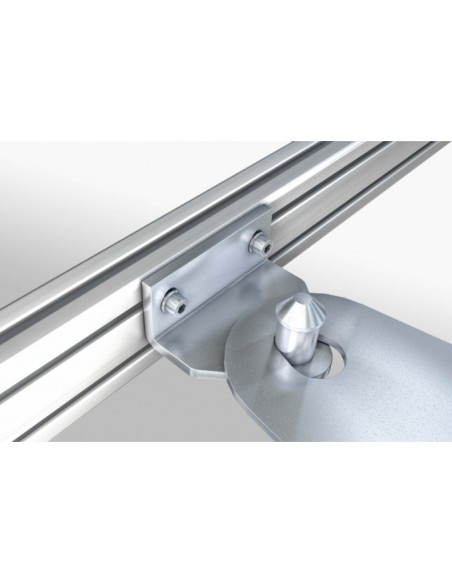

Al utilizar la versión de la lanza D25-686 sin el mecanismo de auto-elevación, el pivote del acoplamiento debe apuntar hacia arriba. El peso de la lanza de acero asegura el enlace. Como en este modelo no hay muelle de auto-elevación, la lanza se debe plegar a mano.

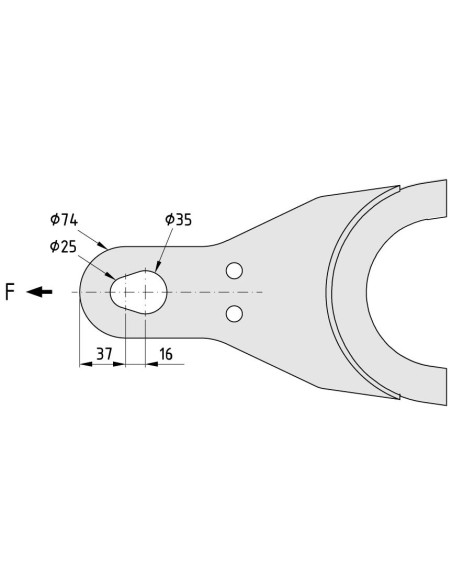

Fuerza nominal de tracción en funcionamiento continuo = 6000 N
Carga nominal máxima del remolque en funcionamiento continuo = 6 t

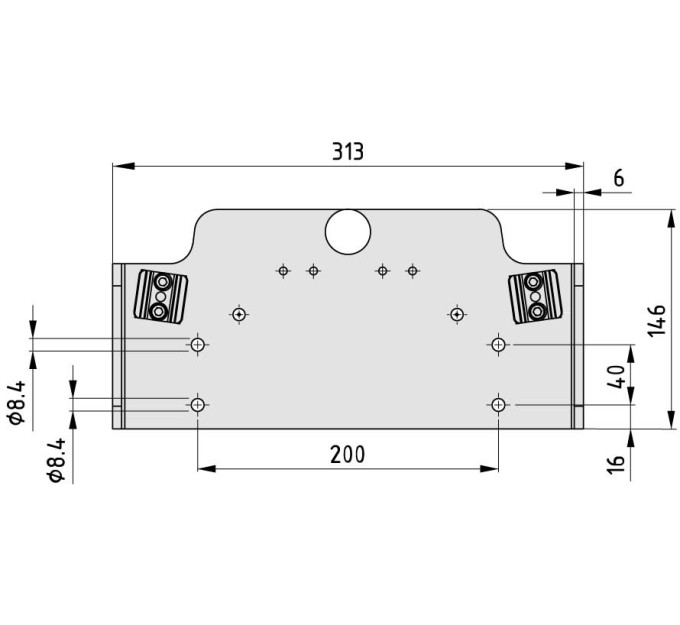

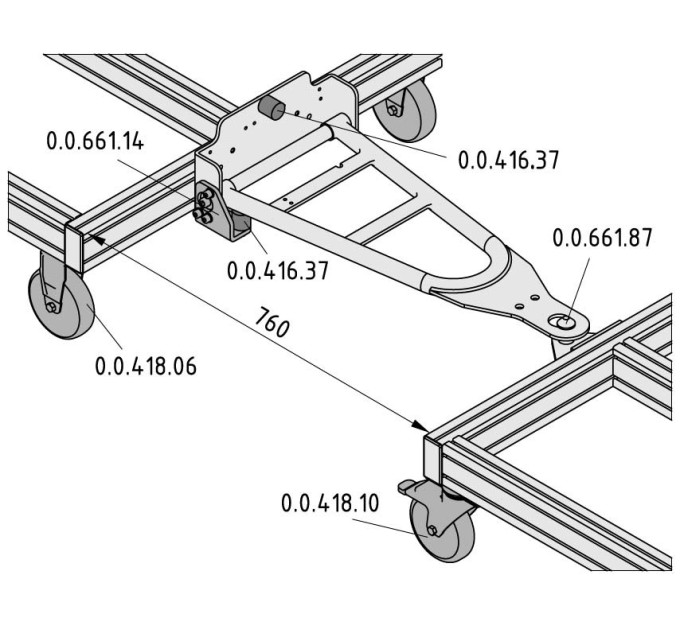

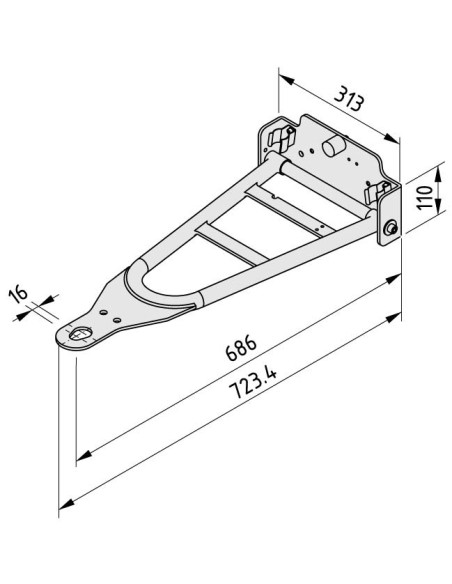

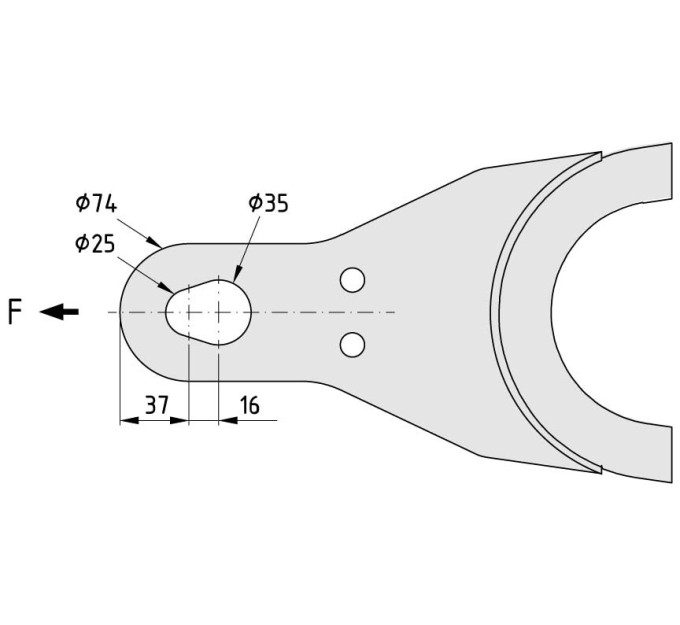

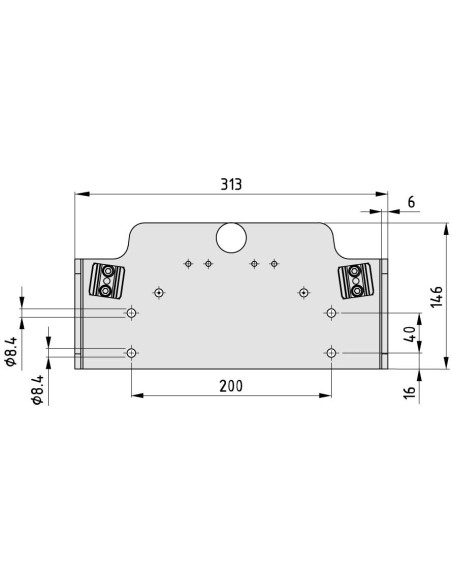

Dimensiones de instalación de la barra de tracción D25-686 y la barra de tracción D25-686 con autoelevación
