Unión paralela D30

Unión paralela D30Propiedades

ESD	si
Peso (g)	53
Unidad de suministro	Pieza

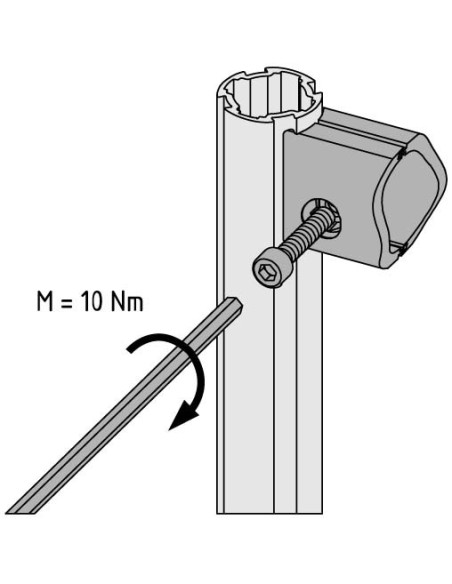

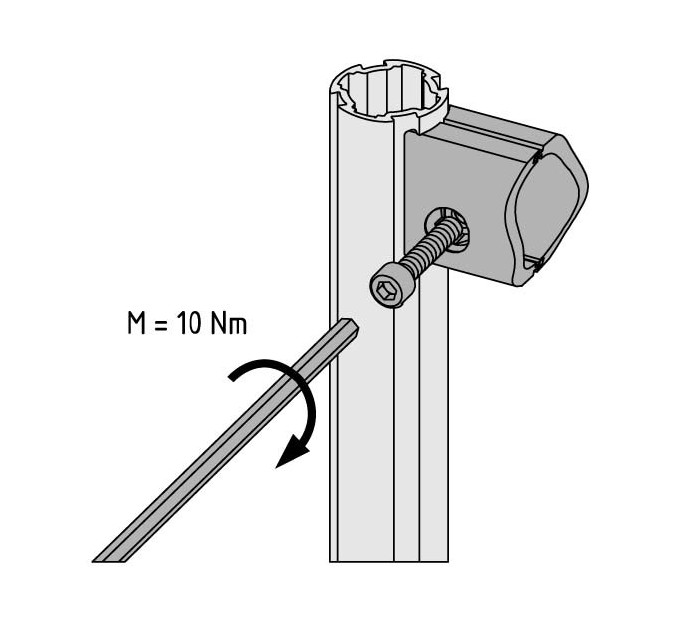

Par (Nm)	10
Serie	D30

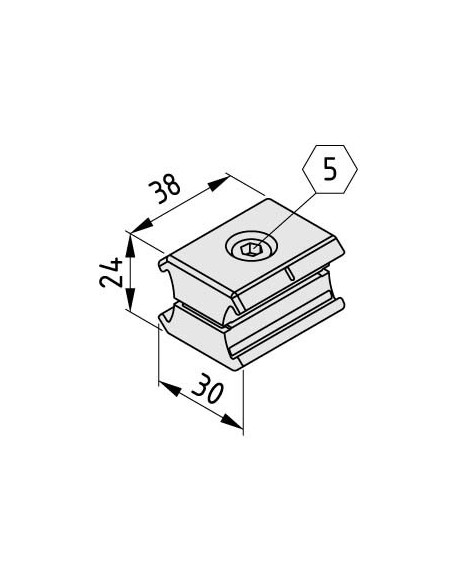

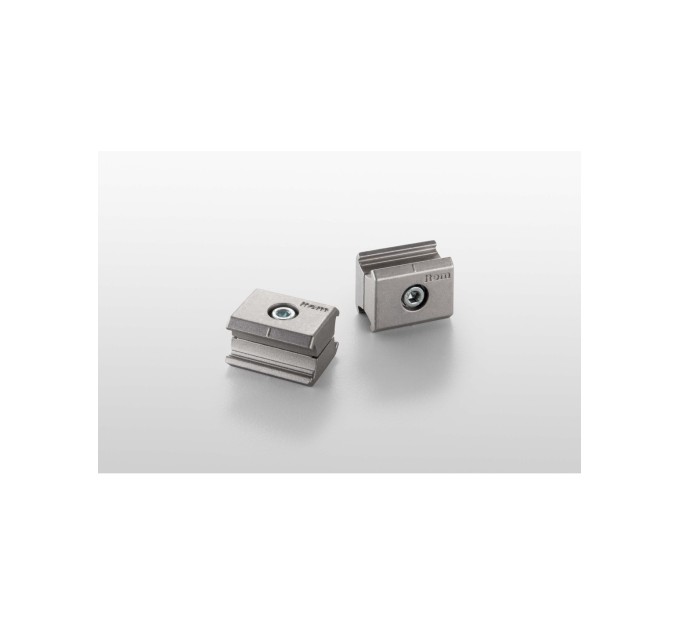

DescripciónPremontado2 medias uniones paralelas, fundición de Al, naturalTornillo Allen DIN 912-M6x16, acero, zincado brillanteTuerca hexagonal DIN 934 M6-I8I, acero, zincado brillanteComponentesPremontado
2 medias uniones paralelas, fundición de Al, natural
Tornillo Allen DIN 912-M6x16, acero, zincado brillante
Tuerca hexagonal DIN 934 M6-I8I, acero, zincado brillante

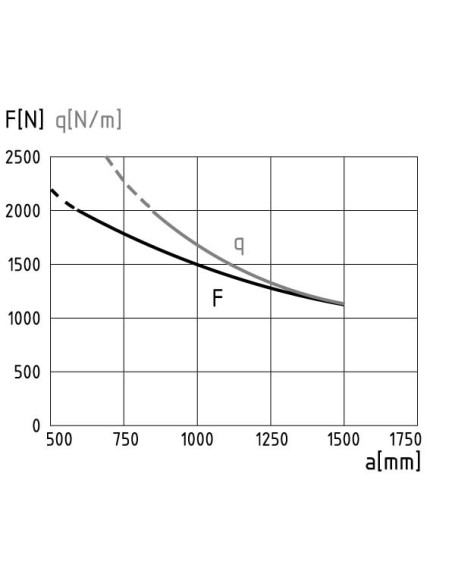

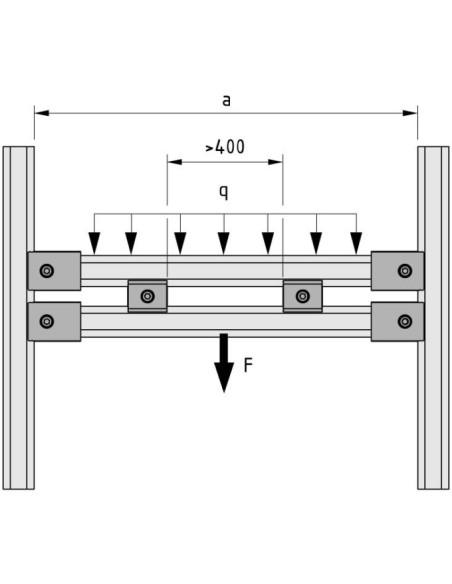

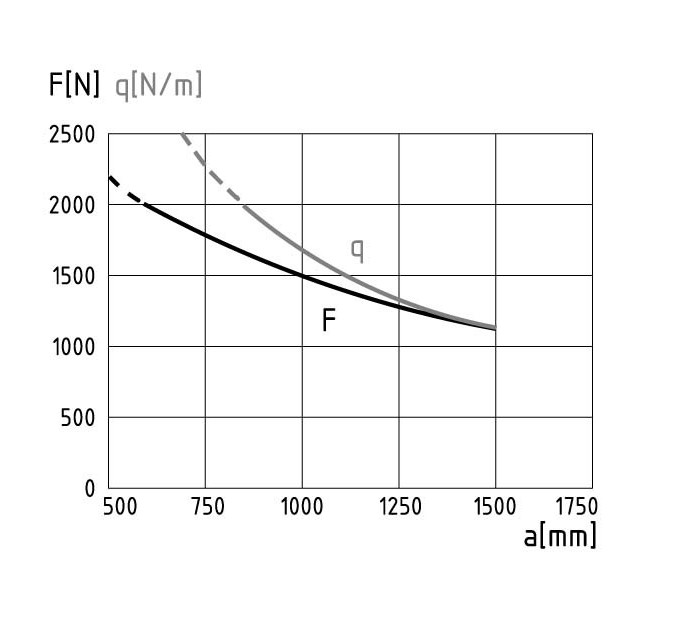

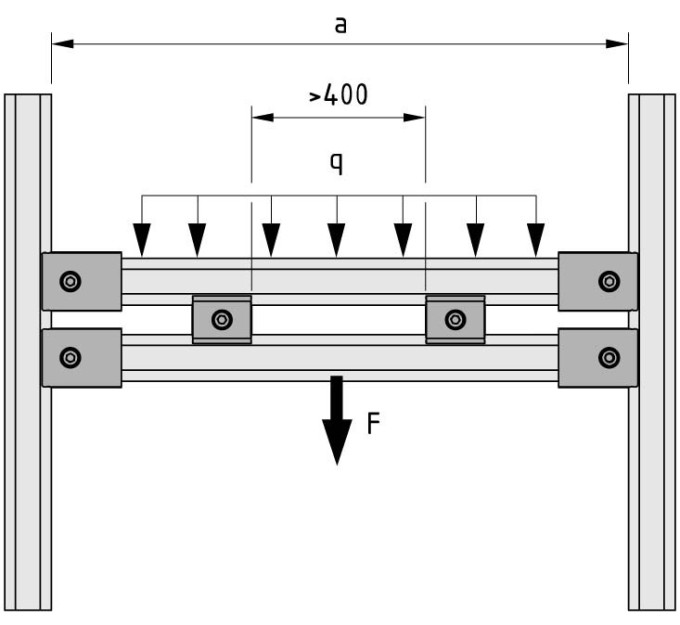

El diagrama muestra la carga permitida en relación con la luz máxima a. Se basa en la máxima flexión permisible definida por item, que es 1/100 de la luz máxima. Al diseñar estructuras, tenga en cuenta los valores límite definidos en los reglamentos legales aplicables (por ejemplo, el reglamento DGUV 108-007 en Alemania).

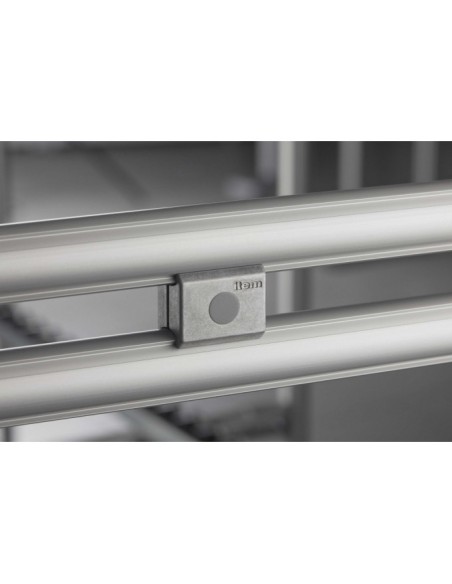

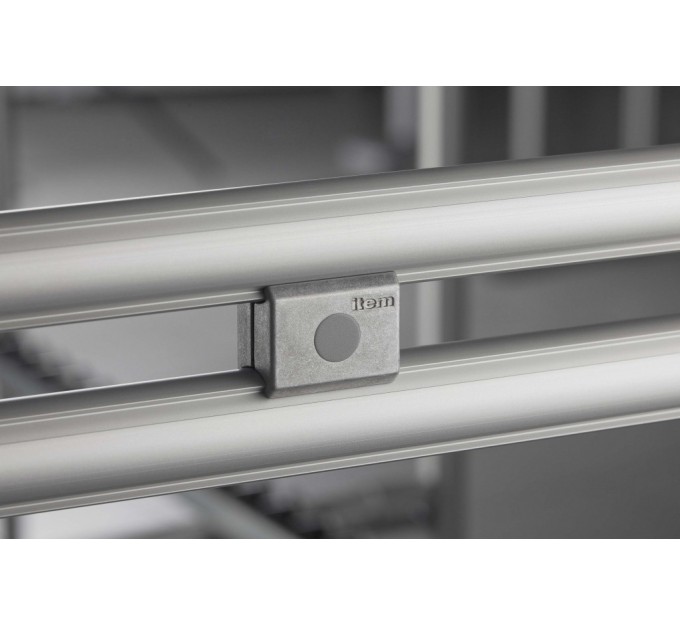

Las uniones paralelas constituyen la base para estructuras especialmente rígidas. Conectan dos tubos perfilados paralelos D30 para formar una unidad sólida. También se utilizan para unir accesorios a un contorno de perfil.La unión paralela compacta D30 ayuda a mantener una holgura reducida entre los perfiles, mientras que la unión paralela D30-60 de mayor tamaño proporciona una holgura de 30 mm que encaja perfectamente con la dimensión modular y con el tubo perfilado doble D30-60.La unión paralela D30-60 con maneta de bloqueo puede utilizarse para construir estructuras provisionales. Su maneta integrada significa que la unión puede apretarse y volver a soltarse rápidamente. También puede utilizarse como un práctico marcador, garantizando que la posición de un travesaño o accesorio pueda reproducirse rápidamente cuando se modifican estructuras.Las uniones paralelas se suministran preensambladas y listas para utilizar. Si es necesario, la conexión atornillada de la unión puede cubrirse con la tapeta D30 F.

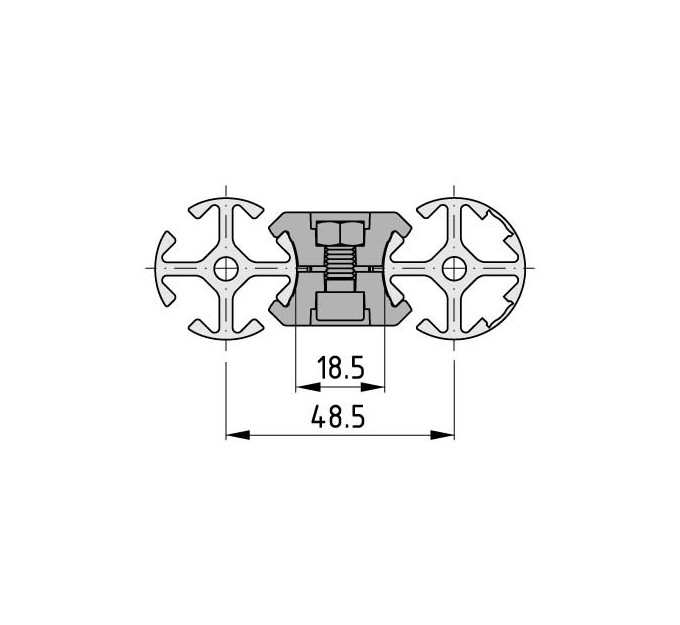

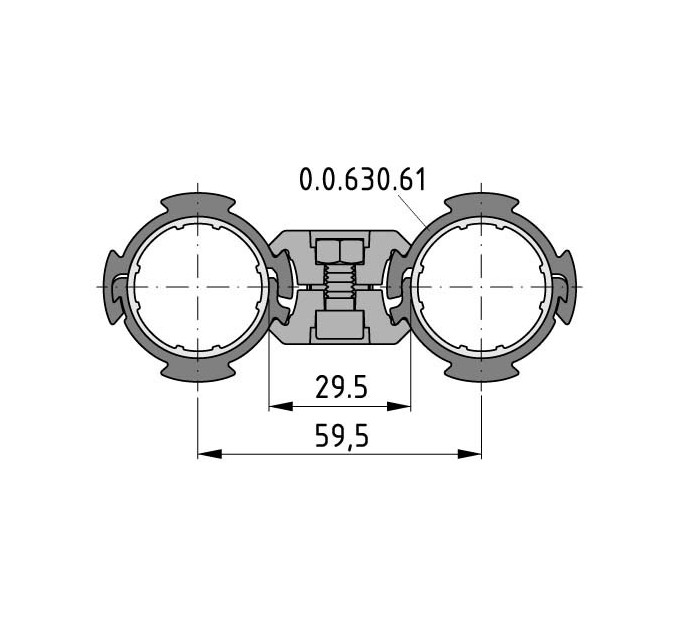

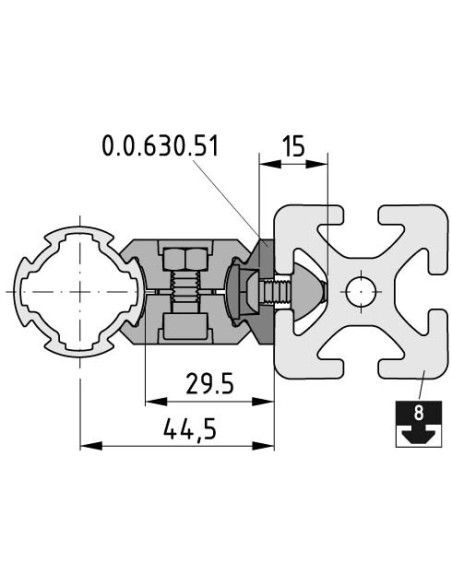

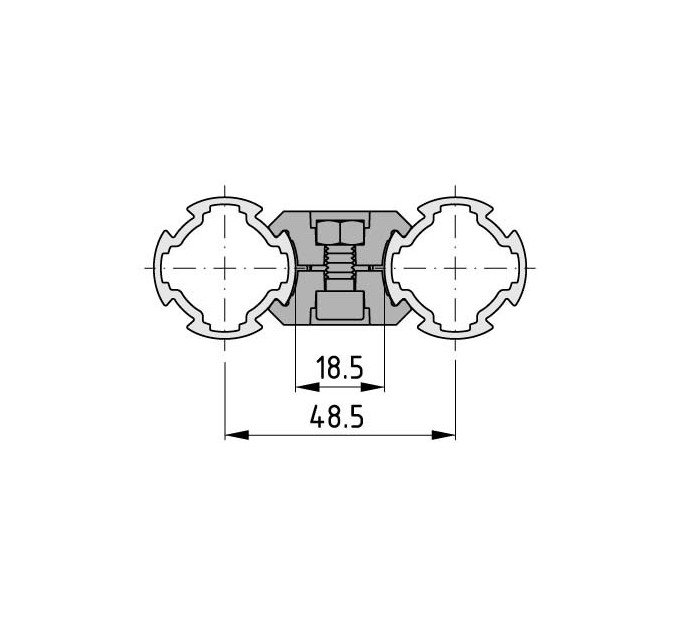

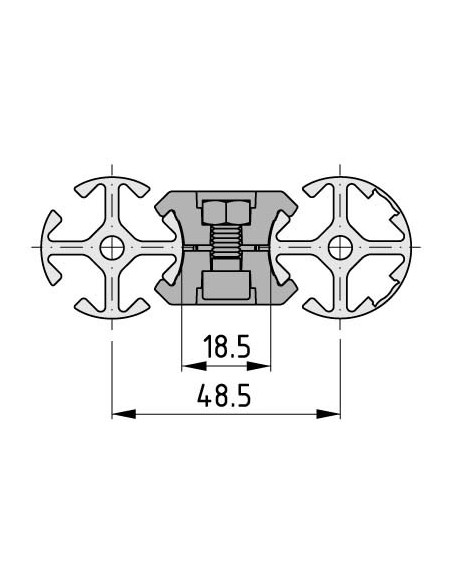

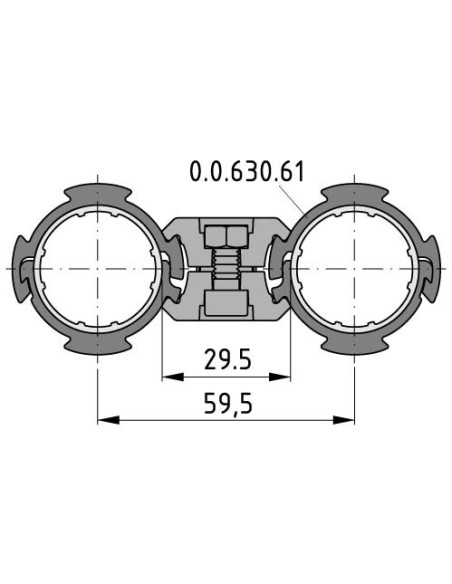

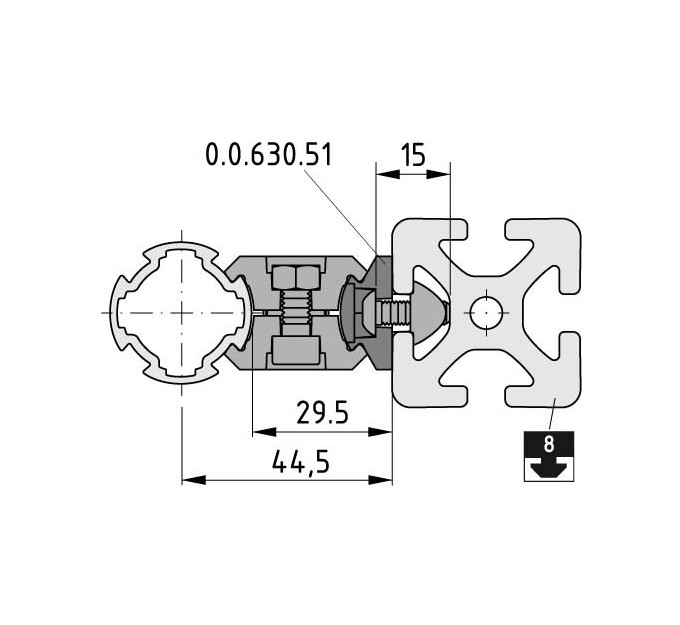

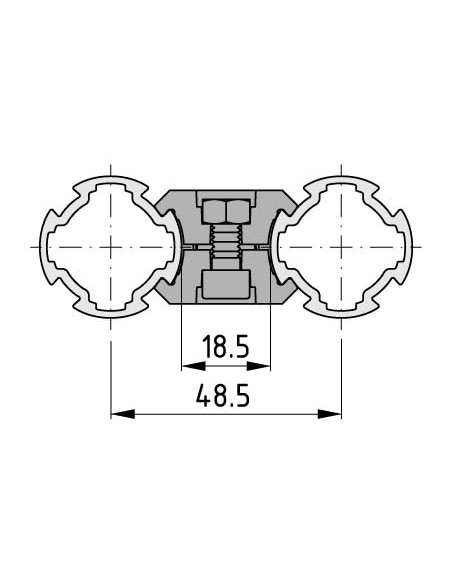

La unión paralela D30 une perfiles tubo D30, tubos D30 (con adaptador de tubo D30), perfiles 6 D30 y perfiles 8 (con adaptador 8 D30).







Se usa también en combinación la unión a escuadra D30 y para fijar accesorios.







DescargasESD Product Qualification
