   0.0.440.58
Formato
  • Caja de 1
  • Caja de 100
  • Caja de 500
Para hacer pedidos necesitas estar registrado

Kit unión automática 8, inoxidablePropiedades
Característicainoxidable
ESDsi
Peso (g)35
Unidad de suministroKit
MOMENT_ROSTF11
Serie8



DescripciónCuerpo 8, St, inoxidableTornillo Allen DIN912-M6x40, St, inoxidableTuerca 8 St M6, inoxidableComponentesCuerpo 8, St, inoxidable
Tornillo Allen DIN912-M6x40, St, inoxidable
Tuerca 8 St M6, inoxidable















Para la unión por rozamiento de todos los perfiles de una serie. Adecuado para perfiles que deban desmontarse posteriormente, ya que las uniones se fijan en un sólo perfil. Los kits se montan sin problemas en construcciones existentes. Los kits de unión automáticos se montan sin necesidad de mecanizados previos.

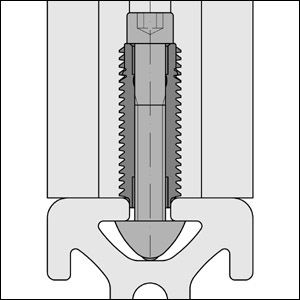

El cuerpo fileteado se hace girar en la ranura del perfil, mecanizándose automáticamente la rosca. Se recomienda lubricar antes ligeramente.Nota: Todos los cuerpos con agujero pasante para el tornillo tienen el filete exterior a izquierdas para evitar que gire al apretar el tornillo.



La llave en L de item resulta ideal para apretar los torillos del kit de unión automática.



Los kits de unión automática 6, 8, 10 y 12 disponen de seguro antigiro. Una vez preensamblada la unión, se desenrosca ligeramente hasta que el extremo de la unión quede encajada en la ranura del otro perfil.



Los kits de unión automáticas deben utilizarse siempre a pares.



Hay disponible una tapeta para cubrir la unión automática 8 una vez montada.






DescargasLa solución rápida para encontrar la unión adecuada



Automatic-Fastening Set Notes on Use and Installation



ESD Product Qualification



Serie
Serie 8
ESD
Si
