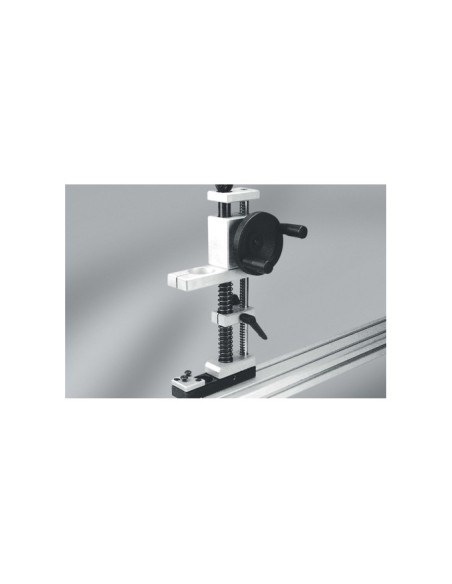

Unidad y columna de taladrado

Unidad y columna de taladradoPropiedades

ESD	si
Peso (Kg)	3
Unidad de suministro	Pieza
Material	St



DescripciónNotas sobre el uso e instalaciónComponentesNotas sobre el uso e instalación

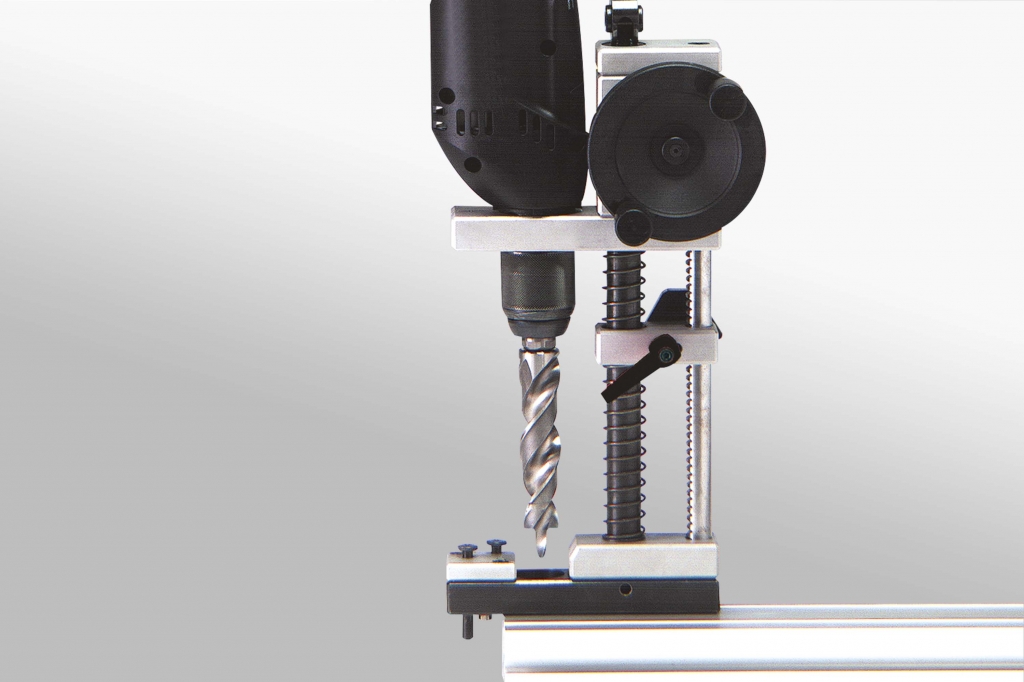

La unidad de taladrado puede hacerse funcionar con una máquina de taladrar disponible comercialmente con fijación Europea (⌀ 43 mm). Se recomienda una máquina con control electrónico de la velocidad, funcionamiento reversible y dos velocidades por reductor de engranajes.



La Unidad de taladrado es un utillaje de mecanizado de perfiles. Se fija directamente sobre el perfil a mecanizar, por lo que es muy fácil de utilizar en construcciones existentes.La unidad de taladrado es adecuada para hacer agujeros pasantes transversales o agujeros axiales en las testas de los perfiles para uniones estándar, y para hacer agujeros escalonados para uniones universales en perfiles 5, 6 y 8.
Para cada serie de perfiles se necesita un juego de adaptadores especiales.

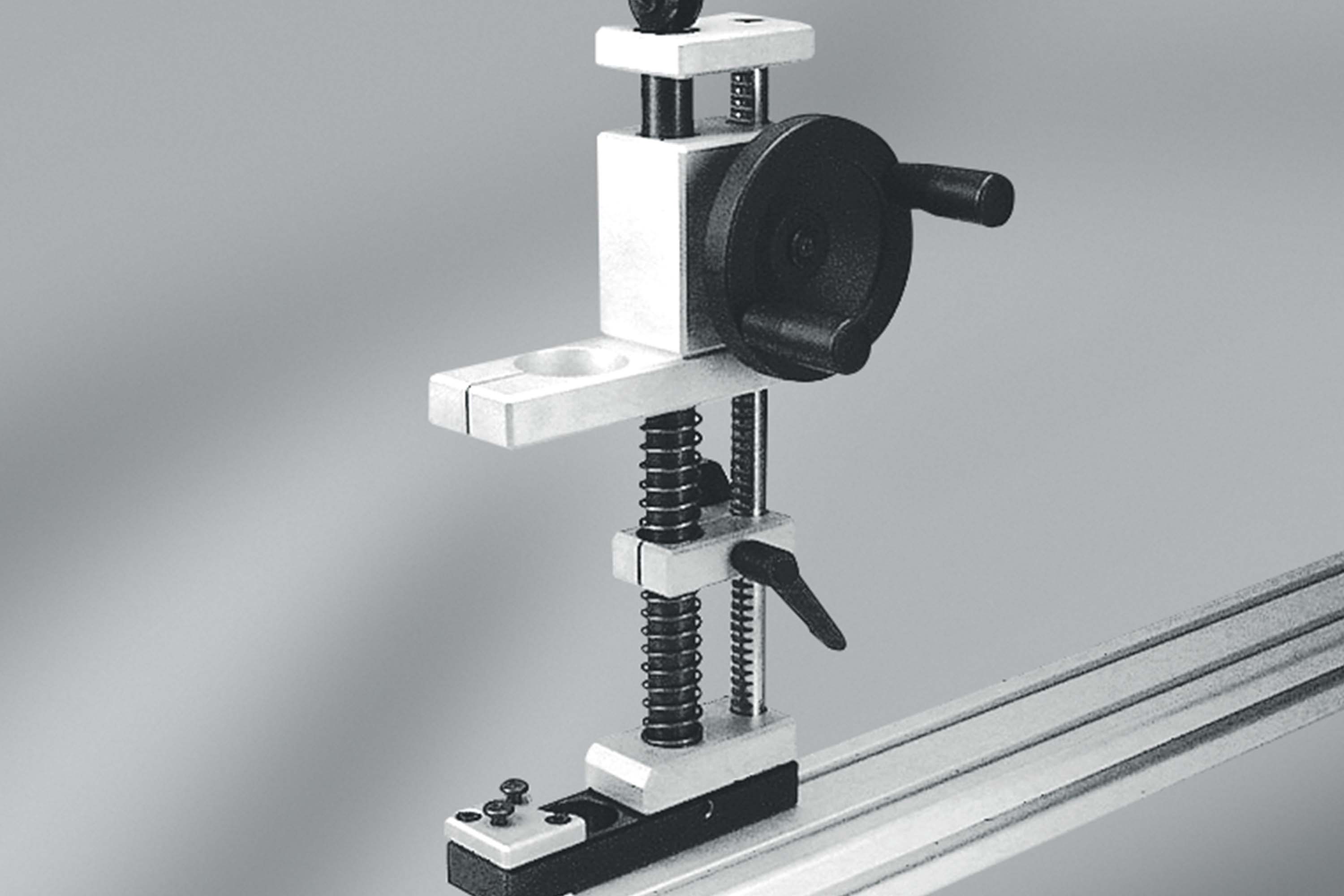

Además, los perfiles también pueden taladrarse para otras aplicaciones.La unidad de taladrado se fija fácilmente a las ranuras del perfil por medio de una fijación con palanca excéntrica.
La broca avanza por medio de un volante accionado a mano.
Hay montado un muelle de compresión para facilitar la carrera de retroceso. La profundidad de taladrado puede limitarse por medio de un tope limitador ajustable.
Para taladrar en los agujeros centrales del perfil, se fija una escuadra a la placa de adaptación que se utiliza para disponer la unidad de taladrado en la testa del perfil.
