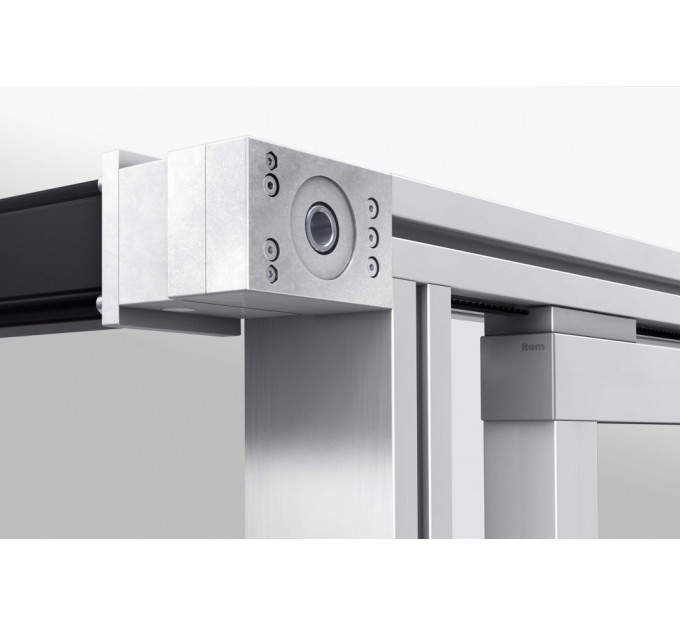

Polea de arrastre GSF 8 40 R10

Polea de arrastre GSF 8 40 R10Propiedades

ESD	si
Peso (g)	442.5
Unidad de suministro	Kit
Serie	8



DescripciónUnidad lineal Al, naturalEje hueco ⌀12 H7, St, inoxidableRadio efectivo 18,3 mmM_máx. = 3 NmLongitud de la correa dentada dentro de la polea: 137 mmTornillo gota de sebo ISO 7380-M8x18, St, zinc.Pieza de centraje, St, inoxidable2 tornillos Allen DIN 7984-M4x6, St, zinc.Guía de instalaciónComponentesUnidad lineal Al, natural
Eje hueco ⌀12 H7, St, inoxidable
Radio efectivo 18,3 mm
M_máx. = 3 Nm
Longitud de la correa dentada dentro de la polea: 137 mm
Tornillo gota de sebo ISO 7380-M8x18, St, zinc.
Pieza de centraje, St, inoxidable
2 tornillos Allen DIN 7984-M4x6, St, zinc.
Guía de instalación







¡Tan pequeña y tan bien acabada! Para hacer esta polea tan compacta todos los componentes encajan a la perfección. El dispositivo tensor para la correa dentada se integra en la unidad de reenvío. Las poleas con cojinetes de bolas aseguran un funcionamiento suave. Cuando se usa con la corredera GSF 8 80x40, se obtiene una unidad lineal con muy pocos componentes. El kit de acoplamiento GSF 8 40 se utiliza para conectar al motor.Existe una amplia gama de perfiles de la Serie 8, de 40 mm de altura, que pueden utilizarse como guía con la polea de arrastre y la polea de reenvío GSF 8 40 R10. Estos perfiles deben tener una ranura de la serie 8 para patín ranura y otra ranura de la serie 8 enfrente, a través de la cual retorna la correa dentada.La polea de arrastre y la polea de reenvío se fijan en el núcleo del perfil, que debe mecanizarse con una rosca M8.

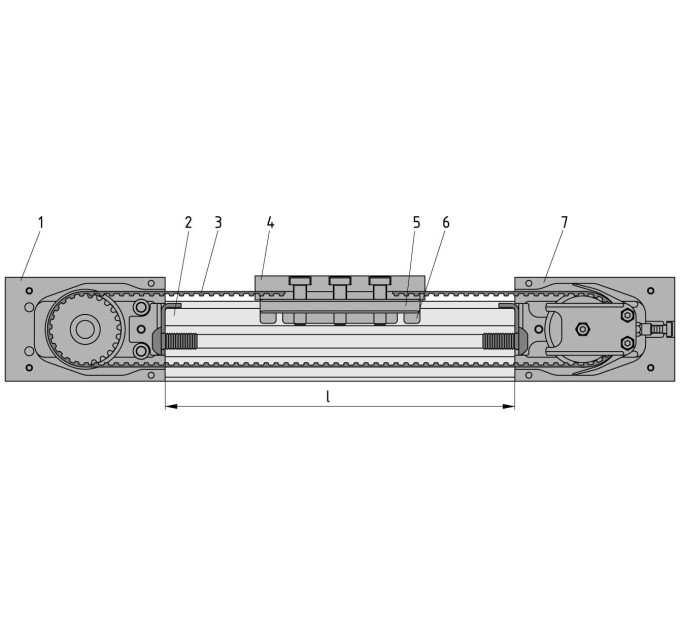

1 Polea de arrastre GSF 8 40 R102 Perfil X 8 40x40 1N3 Correa dentada R10 T54 Placa corredera*5 Patín de deslizamiento*6 Corredera*7 Polea reenvío GSF 8 40 R10
