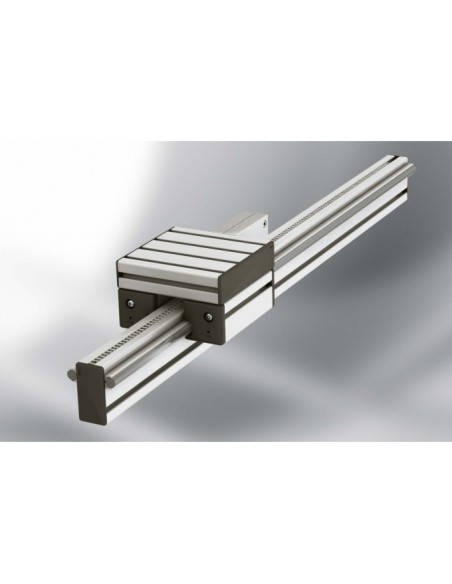

Unidad lineal LRE 8 D14 80x40 ZS

Referencia 0.0.664.28

Formato

Caja de 1

Para hacer pedidos necesitas estar registrado

Descripción
Detalles del producto

Unidad lineal LRE 8 D14 80x40 ZSPropiedades

ILMU_T_L_LAENGENGEWICHT_ANTRIEBSMEDIUM	0
ESD	si
Momento de inercia, torsional	18.83
Momento de inercia, eje x	101.19
Momento de inercia, eje y	26.87
Masa Total (Fórmula)	m₁ + H * m₂
Carga máxima operativa [N]	1000
Fuerza máxima en dirección Y [N]	2400
ILMU_WIRKUNGSGRAD	1
Fuerza máxima en dirección Z [N]	1600
Unidad de suministro	Pieza
Peso (Kg)	7.4737798
Masa básica (cuando la carrera = 0 mm) [Kg]	7.4737798
Masa por mm de carrera [g/mm]	8.2459
Acceleración máx. [m/s²]	5
Velocidad máx. [m/s]	3
Repetibilidad [mm]	0.1
Momento de incercia con carrera = 0 [kg mm²]	2494.9
Momento de incercia por kg de carga [kg mm²/kg]	525.2
Momento de incercia por metro de carrera [kg mm²/m]	0
MAXHUB_MM	5678
Peso, espec. Longitud	8.2459
Par máximo [Nm]	23
Momento máximo en eje X [Nm]	40
Momento máximo en eje Y [Nm]	64
Momento máximo en eje Z [Nm]	96
Momento friccional [Nm]	1
Rendimiento [mm]	31
Ancho del soporte cuando Fy máx.[mm]	600
Ancho del soporte cuando Fz máx.[mm]	1400
Carrera [mm]	144
Momento resistente, eje x	25.29
Momento resistente, eje y	13.44
Serie	8

Descripción

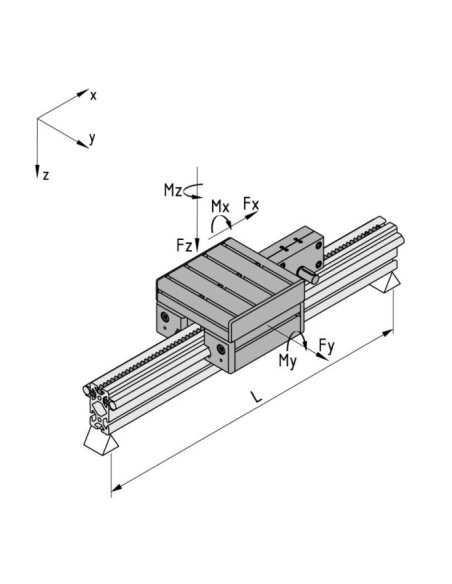

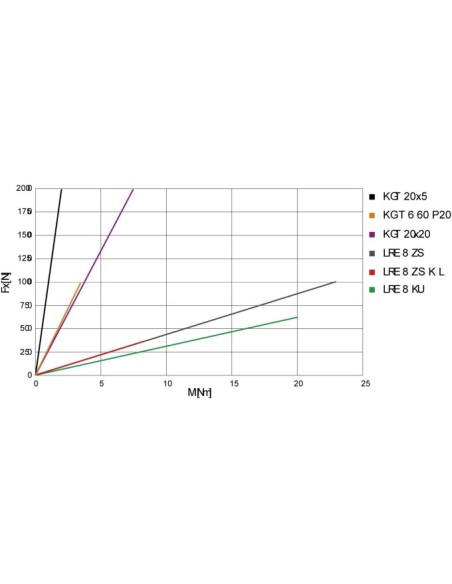

Carga útil Fx según par de giro aplicado M (husillo de bolas, cadena, piñón-cremallera)

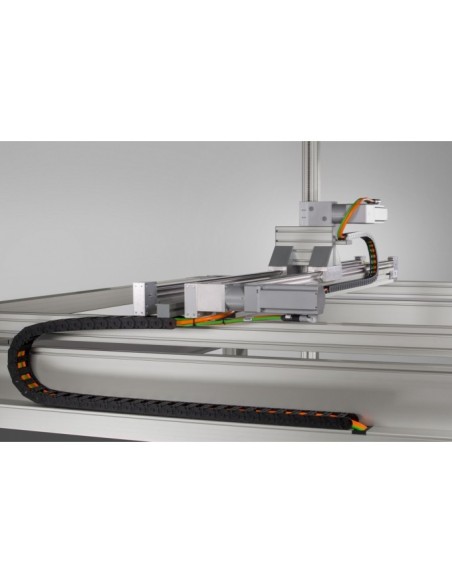

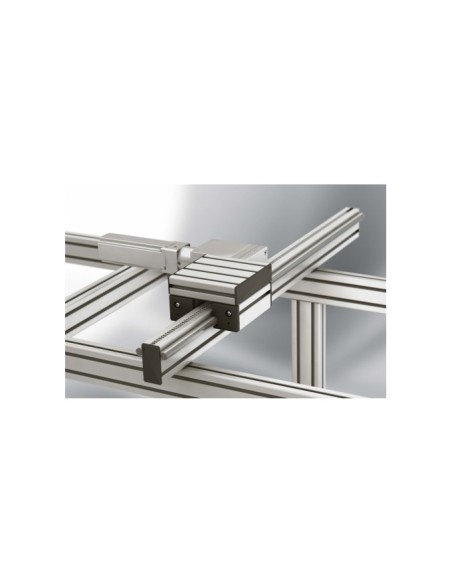

¡Perfecta para movimientos verticales! La unidad lineal LRE 8 D14 80x40 ZS es capaz de posicionar con una precisión de solo 0,1 mm, incluso en distancias muy largas. Como el accionamiento se monta directamente en el carro, es muy fácil montar un eje vertical en el que el carro está fijo y el perfil soporte con la cremallera se mueve verticalmente. Las unidades de rodadura D14 soportan grandes cargas y momentos de fuerza. La unidad lineal LRE 8 D14 80x40 ZS se puede utilizar en entornos expuestos a altos niveles de suciedad.
