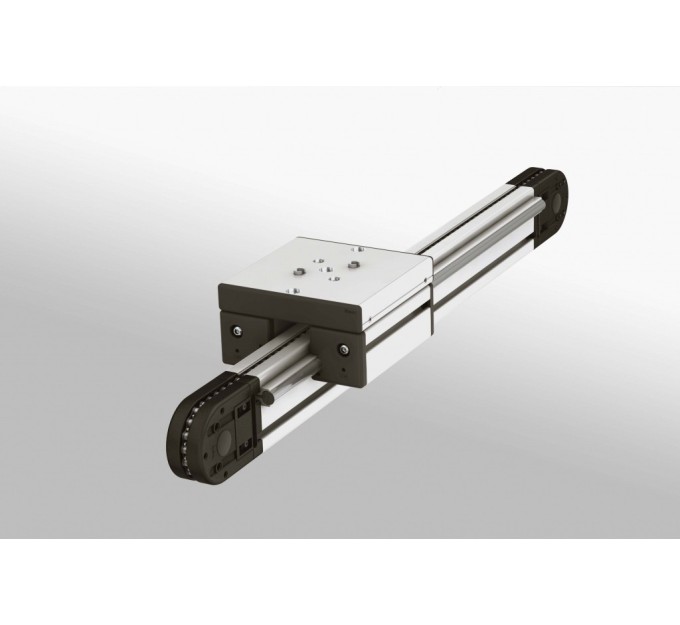

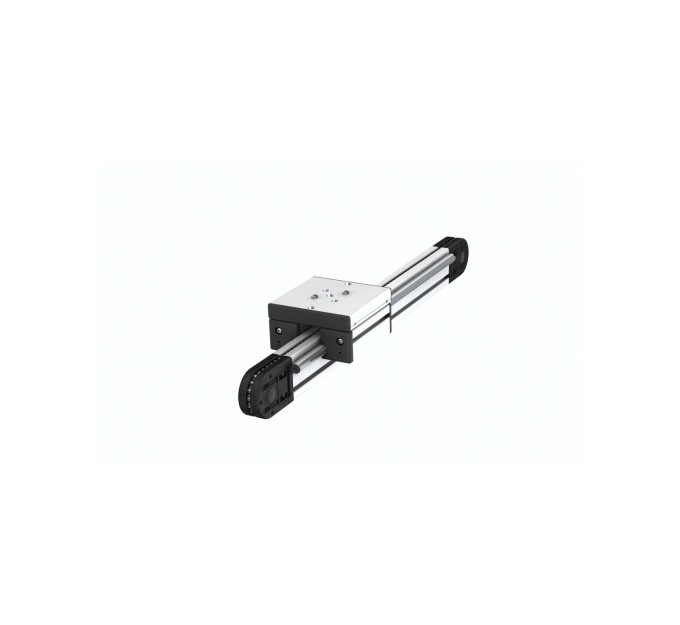

Unidad lineal LRE 8 D14 80x40 KU 80

Referencia 0.0.664.54

Formato

Caja de 1

Para hacer pedidos necesitas estar registrado

Descripción
Detalles del producto

Unidad lineal LRE 8 D14 80x40 KU 80Propiedades

ESD	si
Momento de inercia, torsional	18.83
Momento de inercia, eje x	101.19
Momento de inercia, eje y	26.87
Masa Total (Fórmula)	m₁ + H * m₂
Carga máxima operativa [N]	620
ILMU_WIRKUNGSGRAD	1

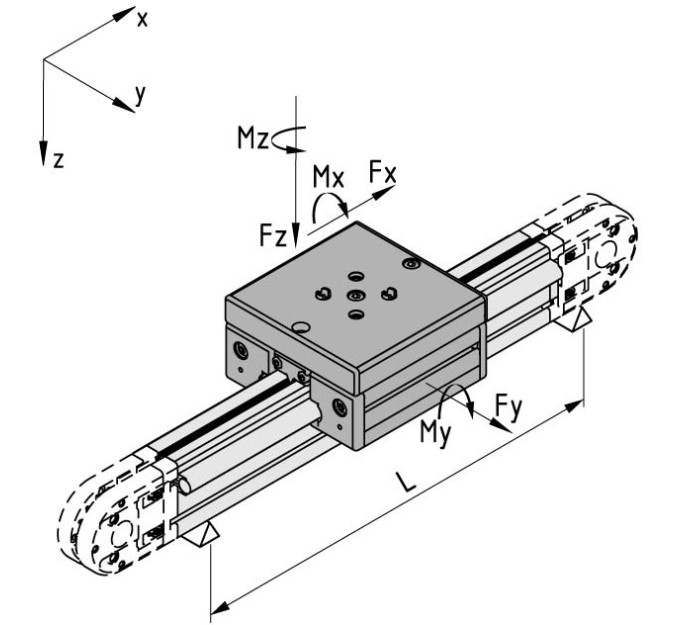

Fuerza máxima en dirección Y [N]	2400
Fuerza máxima en dirección Z [N]	1600
Unidad de suministro	Pieza
Masa básica (cuando la carrera = 0 mm) [Kg]	7.7449096
Masa por mm de carrera [g/mm]	8.1354
Acceleración máx. [m/s²]	5
Velocidad máx. [m/s]	2
Repetibilidad [mm]	0.5
Momento de incercia con carrera = 0 [kg mm²]	1844.3
Momento de incercia por kg de carga [kg mm²/kg]	1045.9
Momento de incercia por metro de carrera [kg mm²/m]	224.3
Peso (Kg)	7.7449096
MAXHUB_MM	5760
Par máximo [Nm]	20
Momento máximo en eje X [Nm]	40
Momento máximo en eje Y [Nm]	64
Momento máximo en eje Z [Nm]	96
Momento friccional [Nm]	1
Peso, espec. Longitud	8.1354
Rendimiento [mm]	12
Ancho del soporte cuando Fy máx.[mm]	600
Ancho del soporte cuando Fz máx.[mm]	1400
Carrera [mm]	203.2
Momento resistente, eje x	25.29
Momento resistente, eje y	13.44
Serie	8
ILMU_T_L_LAENGENGEWICHT_ANTRIEBSMEDIUM	0.215

Descripción

Carga útil Fx según par de giro aplicado M (husillo de bolas, cadena, piñón-cremallera)


La unidad lineal LRE 8 D14 80x40 KU 80 es muy fiable y robusta. La cadena de 1/2" es capaz de transmitir un par constante muy alto y ofrece una sujeción fiable incluso en aplicaciones verticales. También puede llegar a mover cargas pesadas de hasta 1600 N de forma controlada y con altas aceleraciones. La unidad lineal LRE 8 D14 80x40 KU 80 se puede utilizar en entornos expuestos a altos niveles de suciedad.
