Terminal conexión a tierra 5

Terminal conexión a tierra 5Propiedades

ESD	si
Peso (g)	8
Unidad de suministro	Kit
Par (Nm)	3.5
Serie	5



DescripciónTuercas 5 St, M5, inoxidableEspárrago DIN 916-M5x16, St, inoxidableTuerca hexagonal M5Arandela DIN 9021-5,3, latónArandela de contactoComponentesTuercas 5 St, M5, inoxidable
Espárrago DIN 916-M5x16, St, inoxidable
Tuerca hexagonal M5
Arandela DIN 9021-5,3, latón
Arandela de contacto

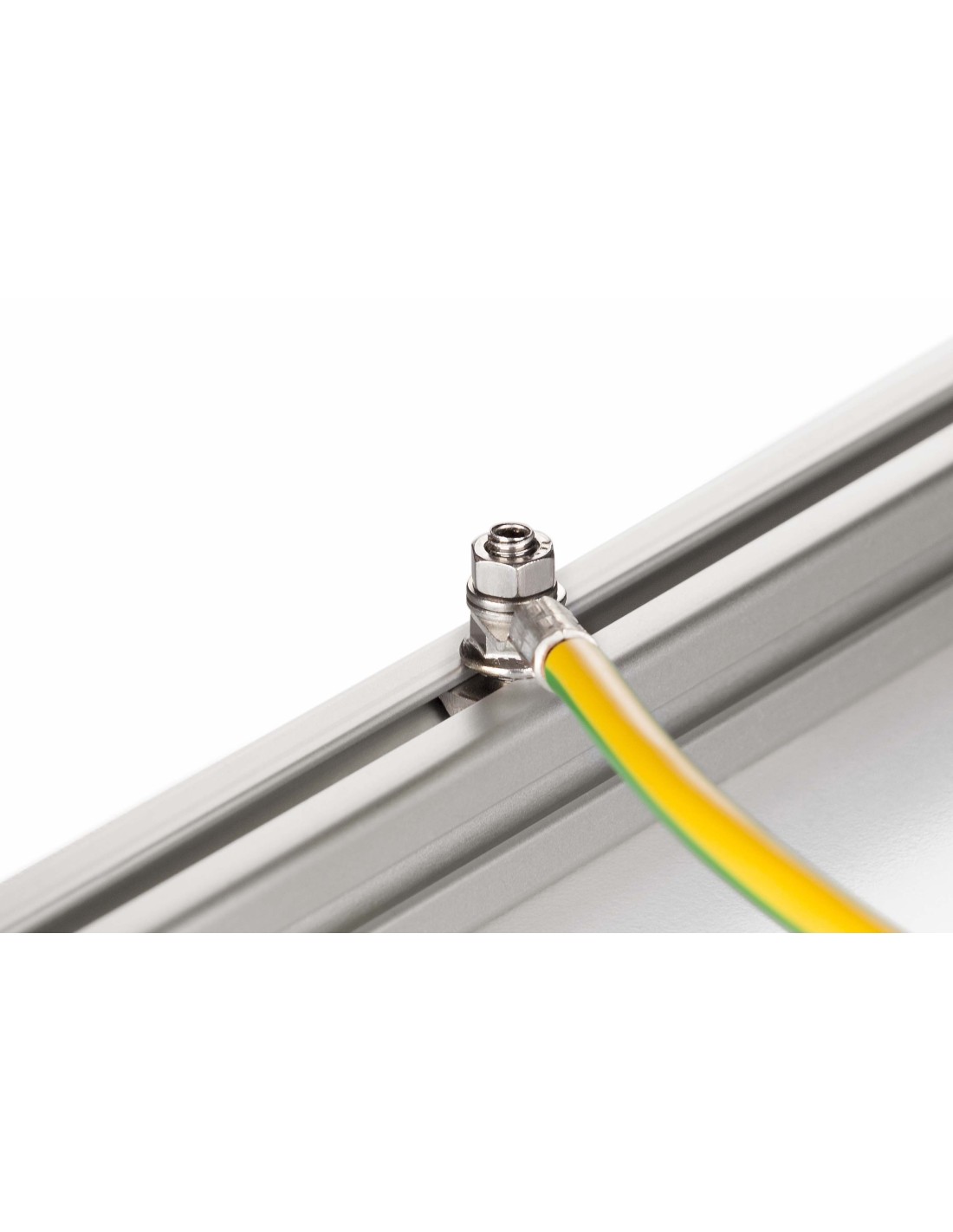

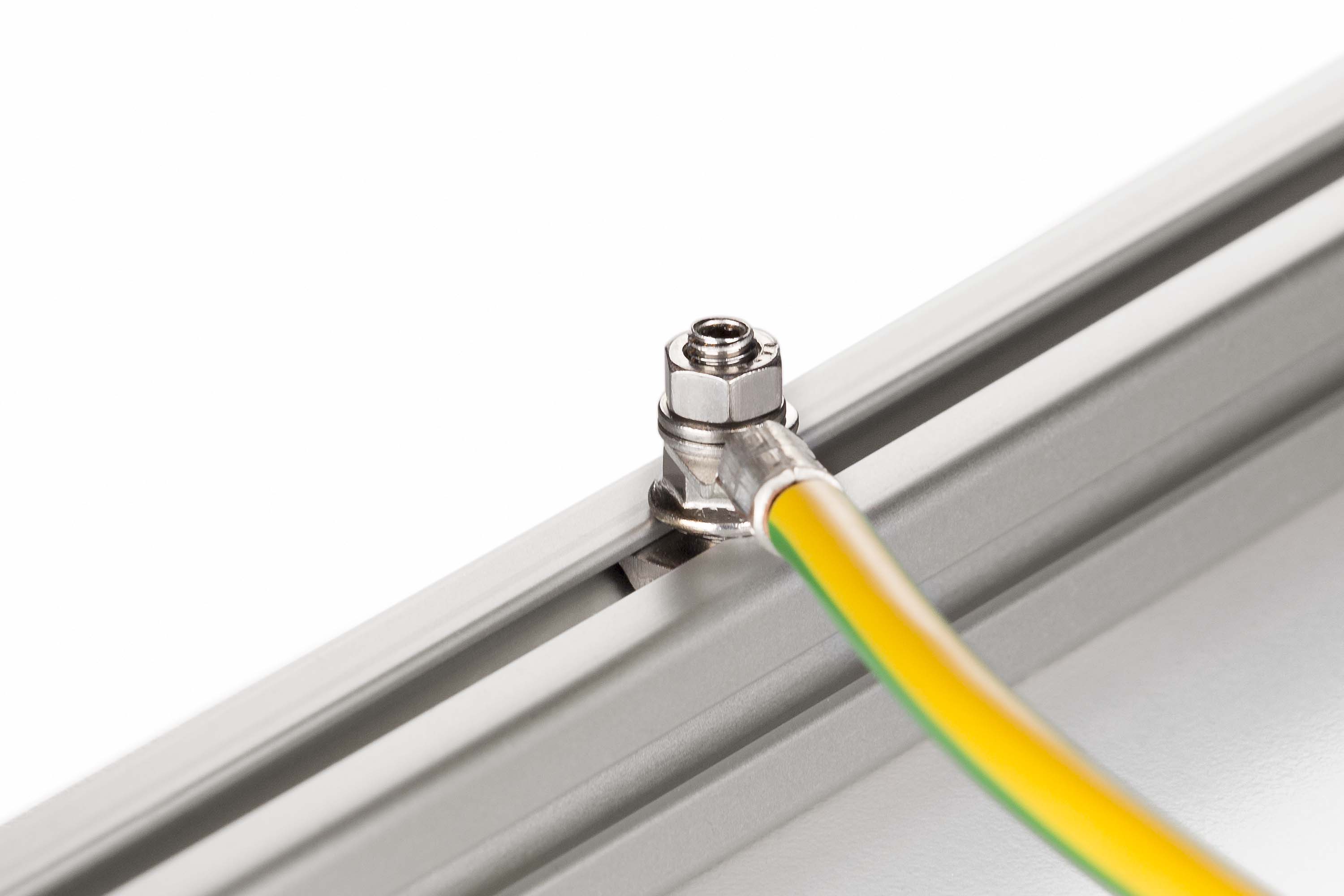

Terminales para conectar a tierra construcciones en perfiles y para interconectar los perfiles cuando éstos están incorporados en un circuito de protección.
El contacto se realiza rompiendo parcialmente la capa anodizada en la ranura y en los flancos.

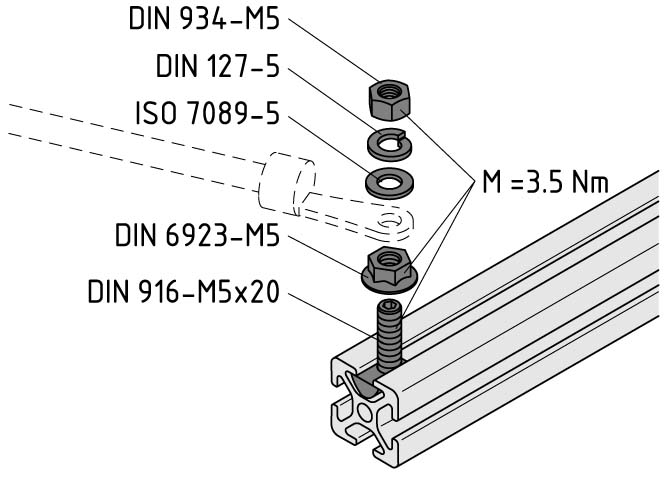

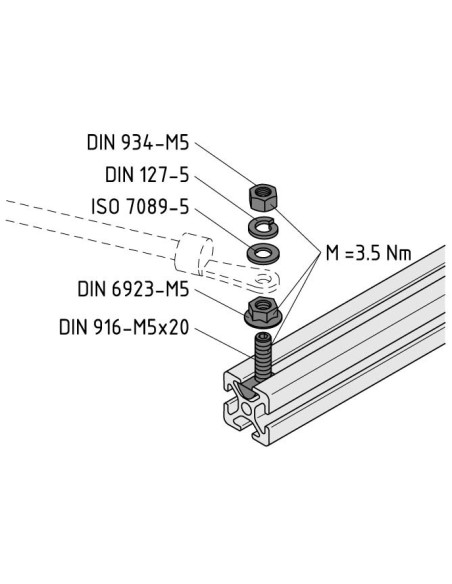

El terminal de tierra se instala girando el espárrago en la ranura (M₁ = 3,5 Nm) y atornillando la tuerca hexagonal (M₂ = 3,5 Nm) con el conductor de tierra colocado. El terminal del cable debe quedar entre la arandela y la arandela especial.



DescargasCertificate



ESD Product Qualification
