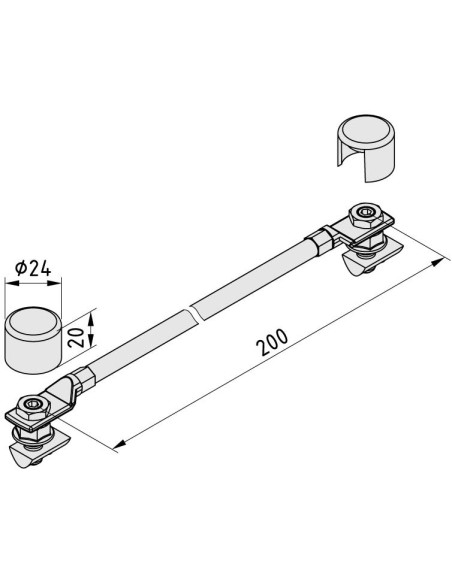

Conexión a tierra 8
ESD | si |
Peso (g) | 125 |
Unidad de suministro | Kit |
Par (Nm) | 25 |
Serie | 8 |

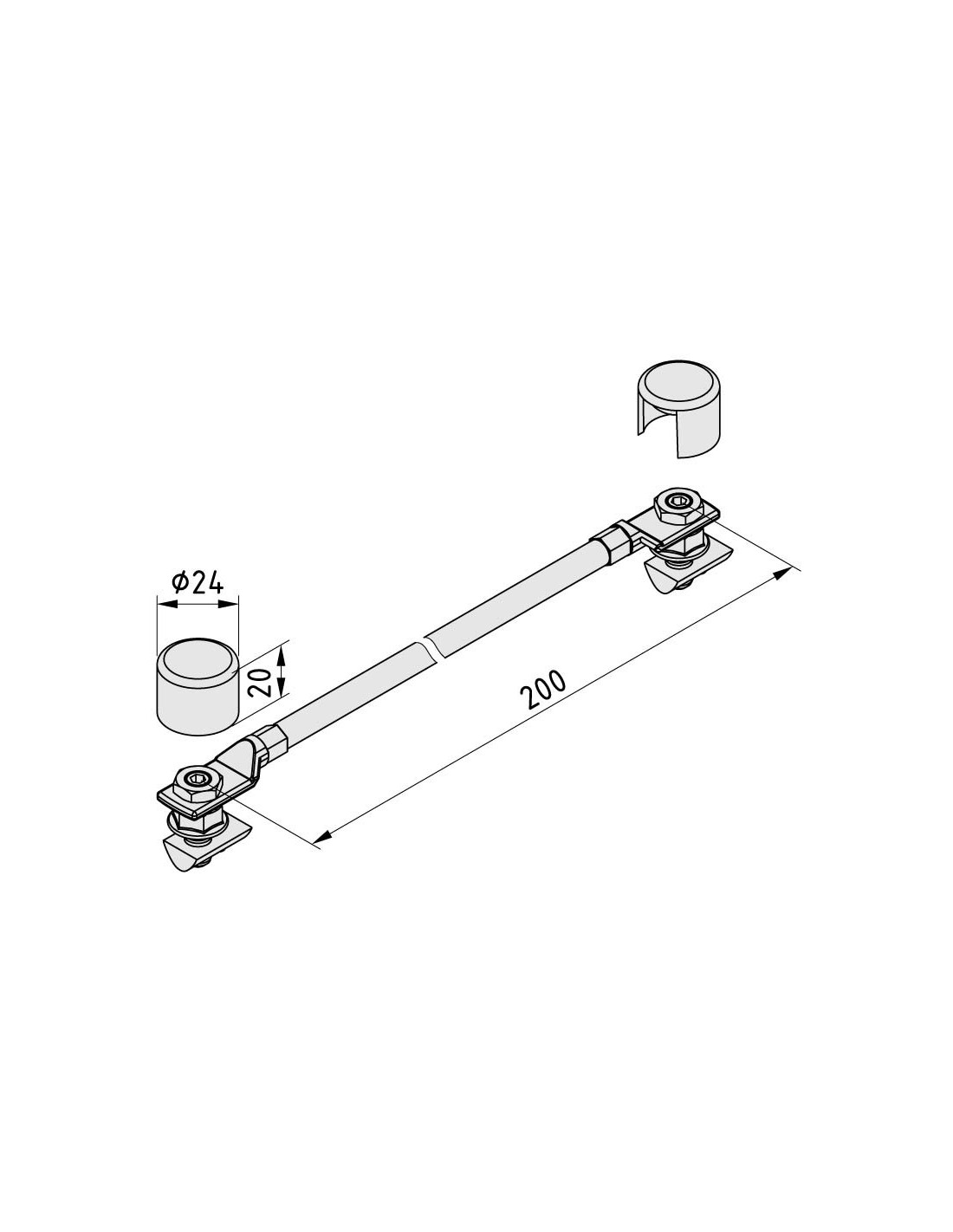

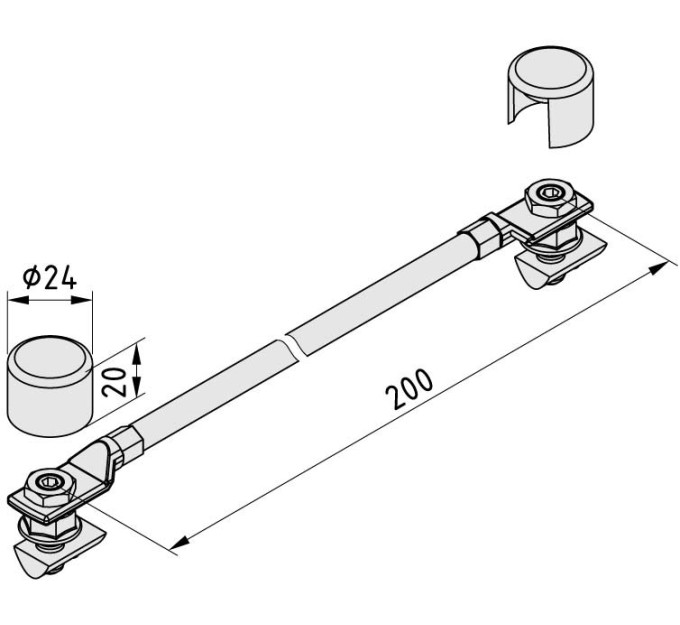

Descripción2 tuercas 8 St M8, zinc. 2 tapetas para conexión a tierra 8, PA.GF, negroCable de tierra, Cu, estañado2 tuercas hexagonales DIN 936-M8, St, negro2 espárragos roscados DIN 916-M8x30, St, zinc.2 arandelas especiales DIN 6798-8,4, St, zinc.2 contratuercas M8, St, negroComponentes2 tuercas 8 St M8, zinc.
2 tapetas para conexión a tierra 8, PA.GF, negro
Cable de tierra, Cu, estañado
2 tuercas hexagonales DIN 936-M8, St, negro
2 espárragos roscados DIN 916-M8x30, St, zinc.
2 arandelas especiales DIN 6798-8,4, St, zinc.
2 contratuercas M8, St, negro

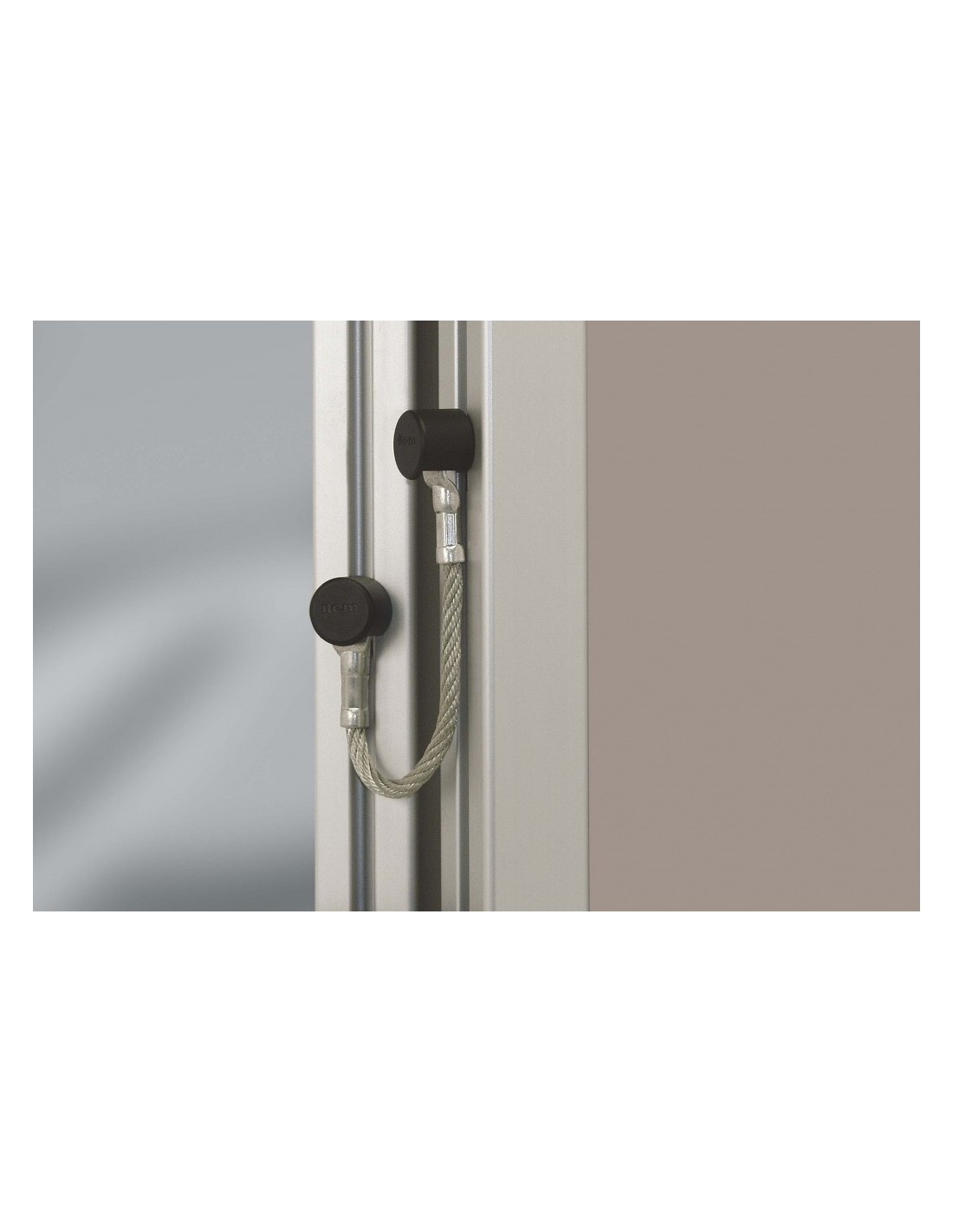

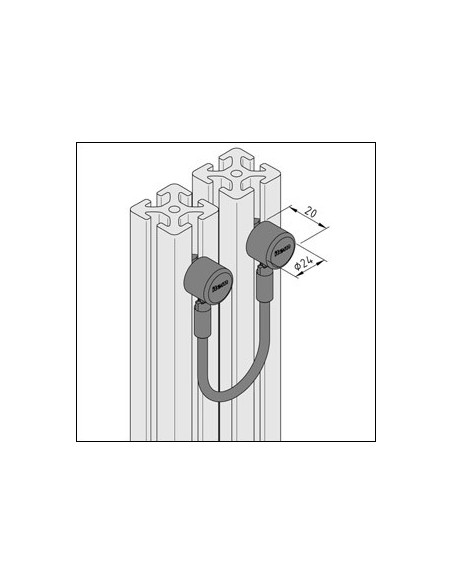

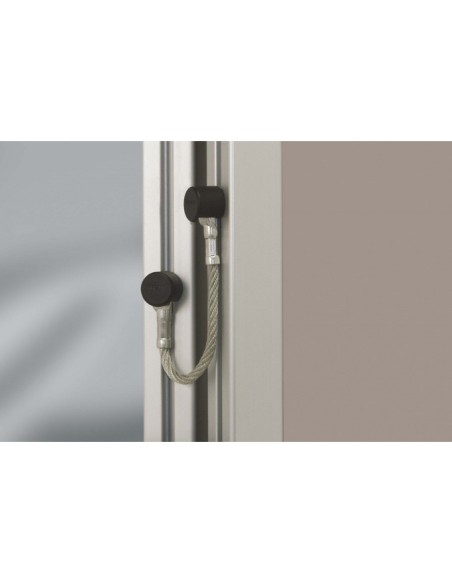

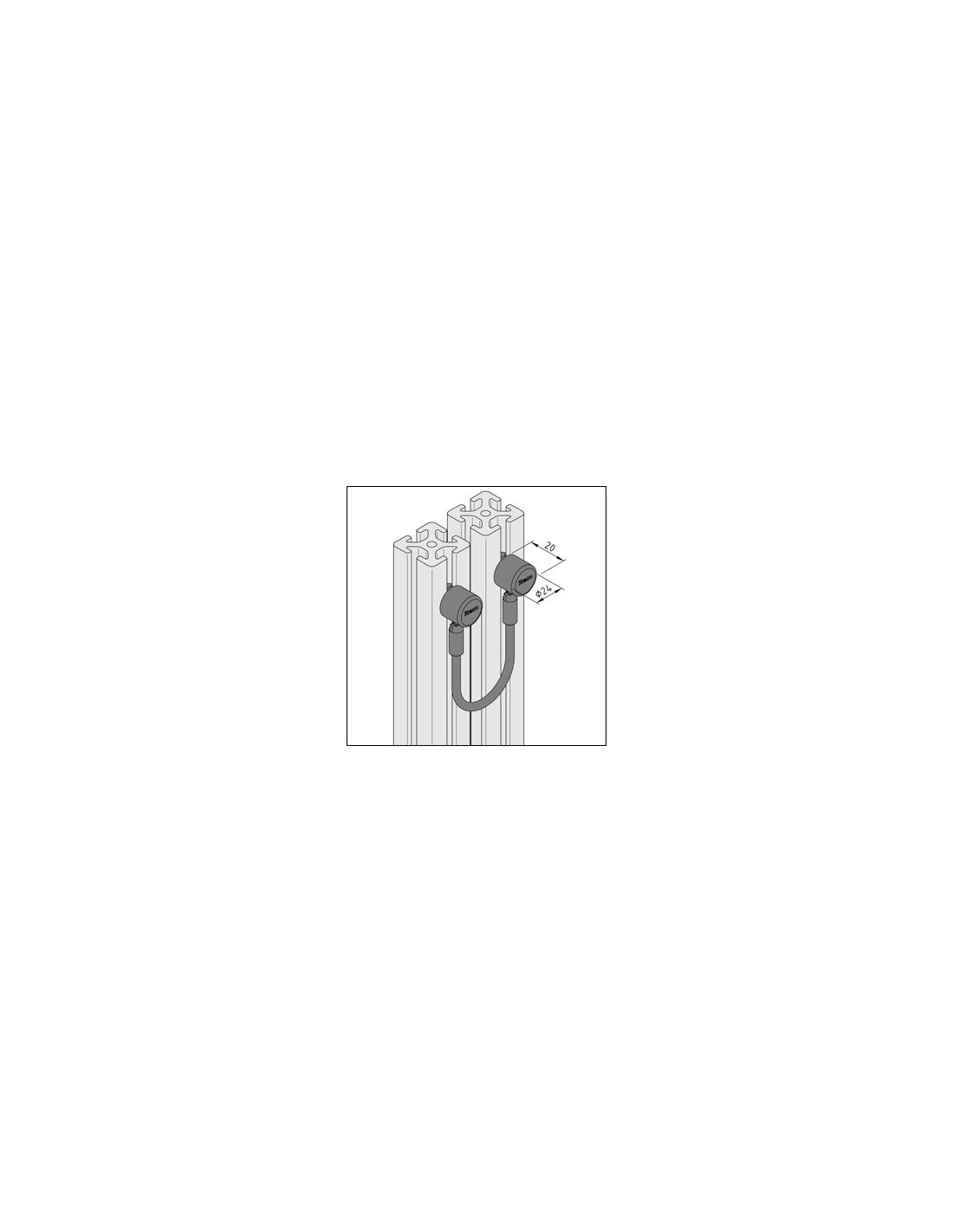

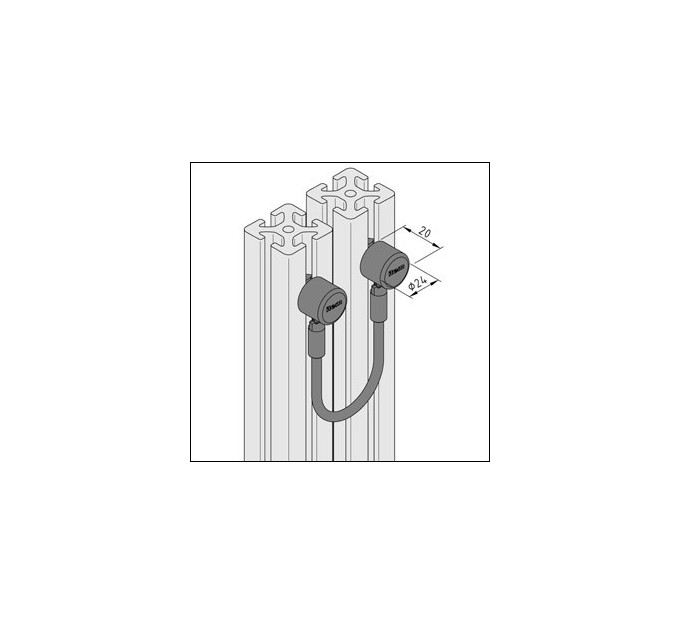

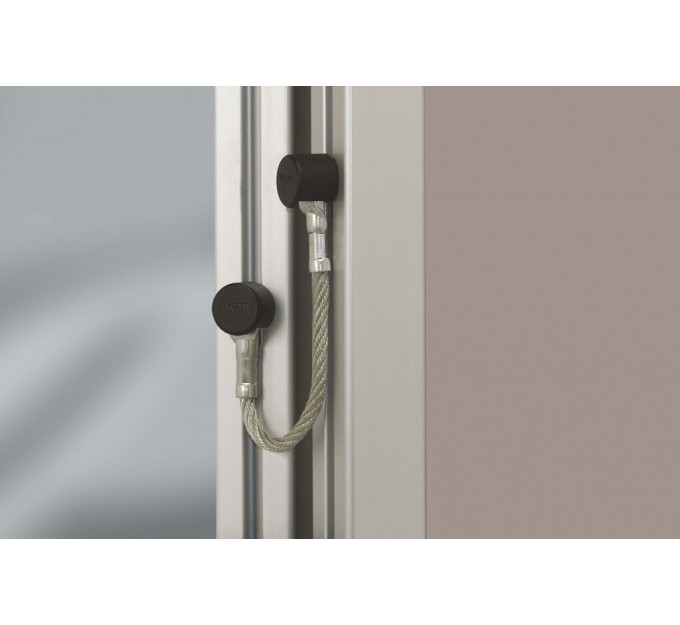

Conexión eléctrica ya preparada para elementos del sistema que deban unirse al sistema de seguridad a través de su estructura o bastidor.Todos los elementos de la máquina deben estar conectados al circuito de seguridad si existe el peligro de que puedan ser conductores de electricidad. En caso de componentes desmontables o móviles, no está permitido realizar dicha conexión a través de sus elementos de fijación (tornillos de fijación, bisagras). Un cable flexible de gran sección conductora (16 mm2) es el que proporciona la seguridad en este caso: independientemente de la fijación de la máquina o del movimiento, la conexión eléctrica permanecerá constante.La conexión a tierra 8 también puede emplearse para conectar estanterías y mesas contiguas, para igualar el potencial entre ellas. También se debe utilizar la conexión a tierra 8 para conectar puestos de trabajo a tierra.El kit contiene elementos de fijación seleccionados que generan un contacto seguro con la ranura del perfil 8, hilos trenzados así como un cable especial y dos tapetas.
