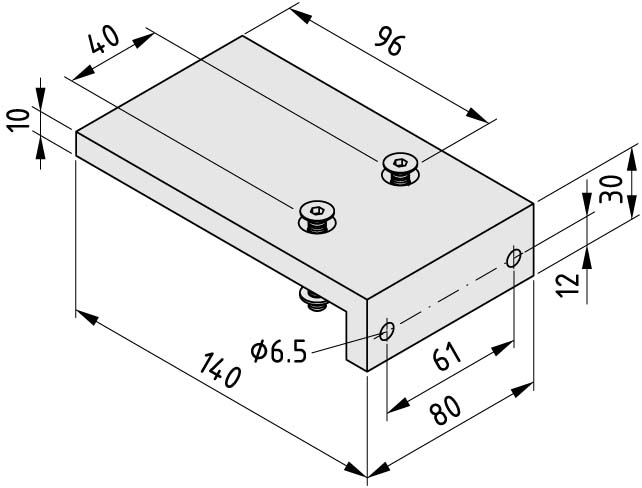

Soporte tensor correa 8 R50

Soporte tensor correa 8 R50Propiedades

ESD	si
Peso (g)	360
Unidad de suministro	Kit
Serie	8



DescripciónSoporte, Al, anodizado, natural2 tornillos avellanados DIN 7991-M6x40, zinc. 6 arandelas adaptadoras DIN 988, inoxidableComponentesSoporte, Al, anodizado, natural
2 tornillos avellanados DIN 7991-M6x40, zinc.
6 arandelas adaptadoras DIN 988, inoxidable





El soporte tensor correa se utiliza para ejes lineales accionados por correa dentada fija. El soporte contrarresta la tendencia que tiene el tensor de la correa a levantarse del perfil al cual está atornillado, por medio de un bloque de fijación.El soporte mejora el comportamiento del accionamiento por correa, en especial cuando funciona a la carga máxima. El accionamiento vibra menos y es más rígido. Al reforzar contra el momento flector, el soporte también reduce la carga en los tornillos del tensor de la correa dentada.El soporte tensor está disponible en dos versiones, para correas dentadas R25 y R50.



Dibujo de un accionamiento lineal con eje móvil. Los soportes impiden que los tensores de la correa dentada se separen del perfil.



El soporte tensor de correa se atornilla junto con el bloque de fijación. Se accede a los tornillos del tensor de la correa a través de los agujeros pasantes previstos.
