   0.0.440.05
Formato
  • Caja de 1
  • Caja de 10
  • Caja de 100
Para hacer pedidos necesitas estar registrado

Suspensor perfil brida 8 EPropiedades
ESDsi
Peso (g)112
Unidad de suministroKit
Serie8

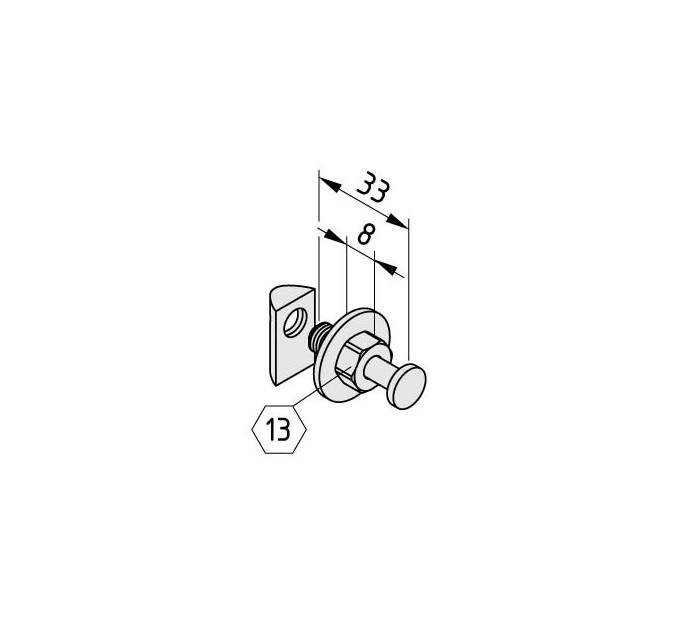

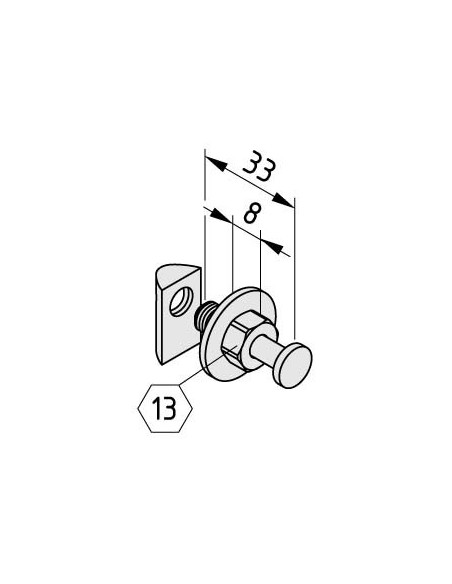

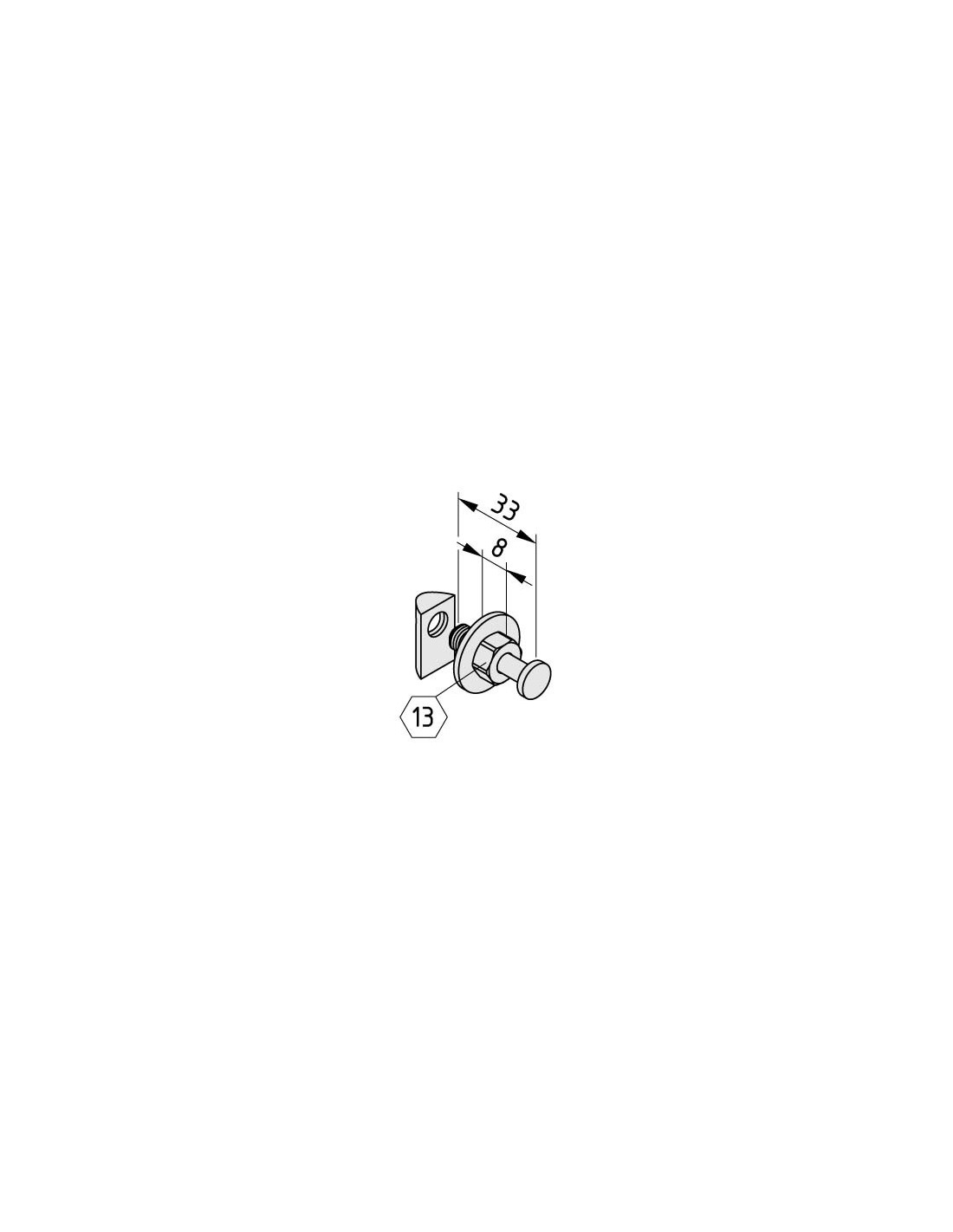

Descripción4 pernos, St, zinc.4 arandelas ISO 7093-2 -8- 200 HV, zinc.4 tuercas 8 St M8, zinc.Componentes4 pernos, St, zinc.
4 arandelas ISO 7093-2 -8- 200 HV, zinc.
4 tuercas 8 St M8, zinc.

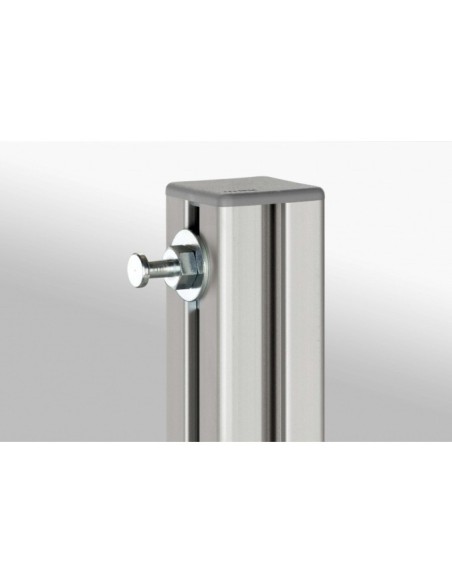

Suspensor perfil brida E:para usar con kits de unión perfil brida E.> holgura entre el marco y el perfil de soporte 12 mm> capacidad media de soportar cargas> tolerancia de ajuste lateral 6 mm

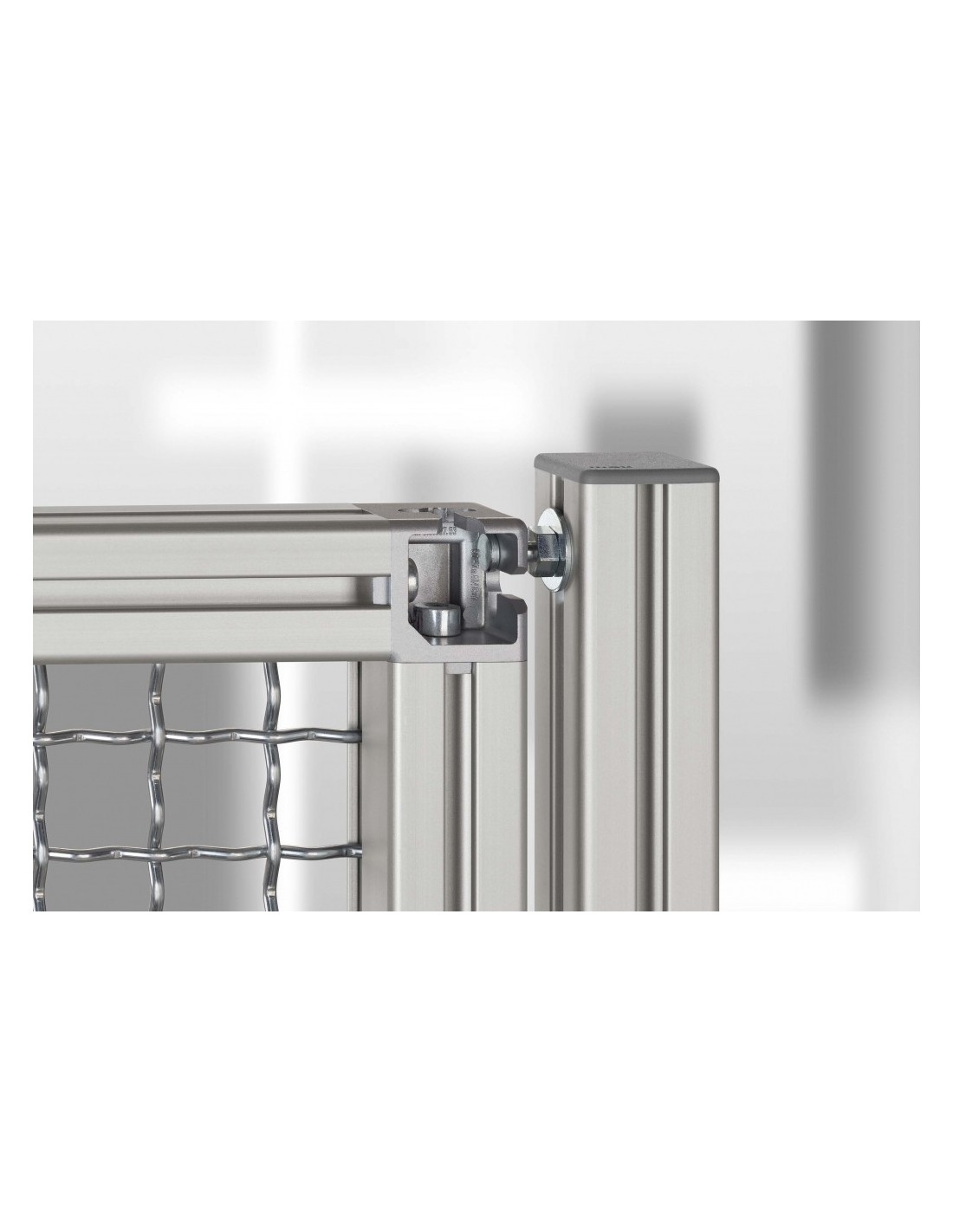

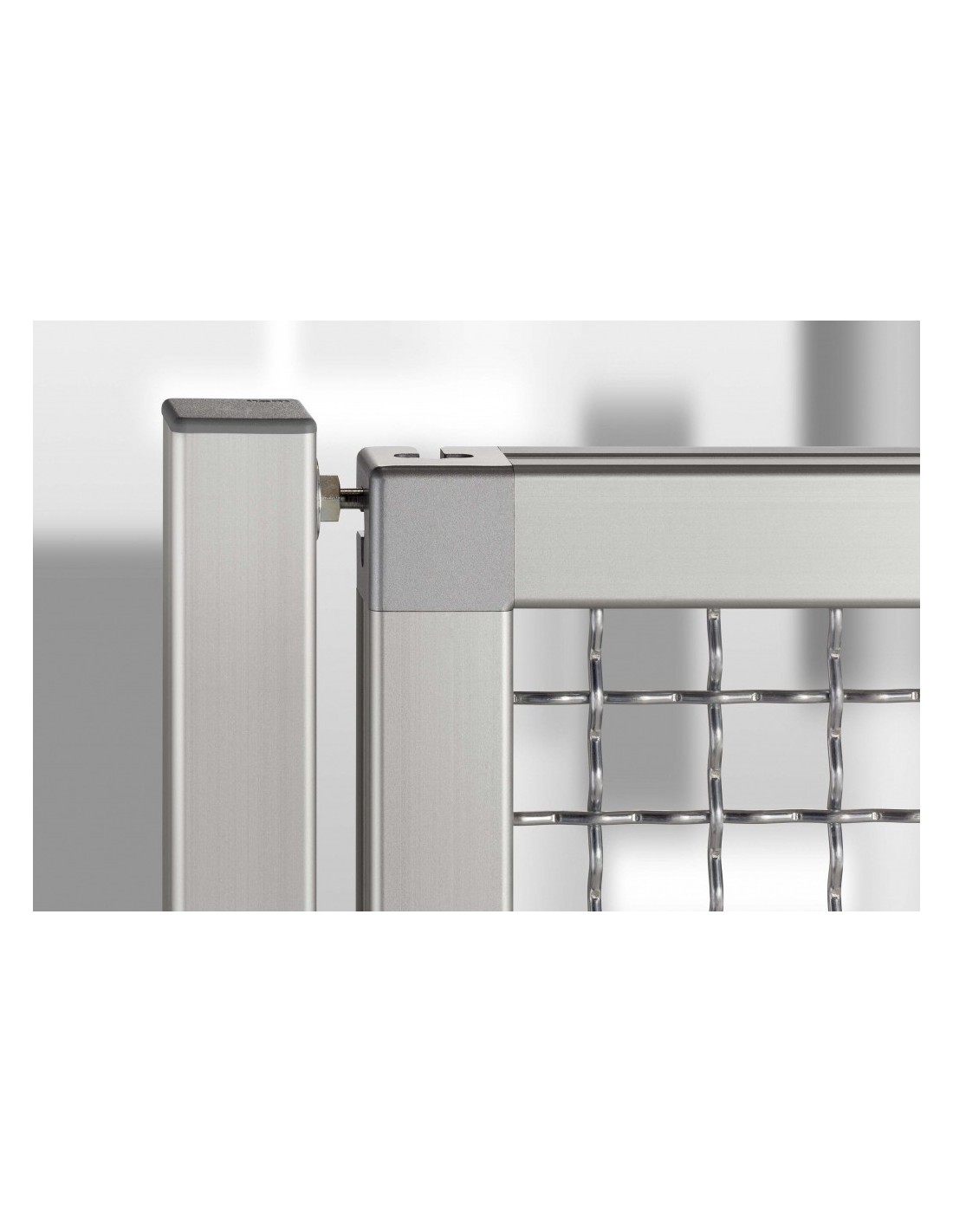

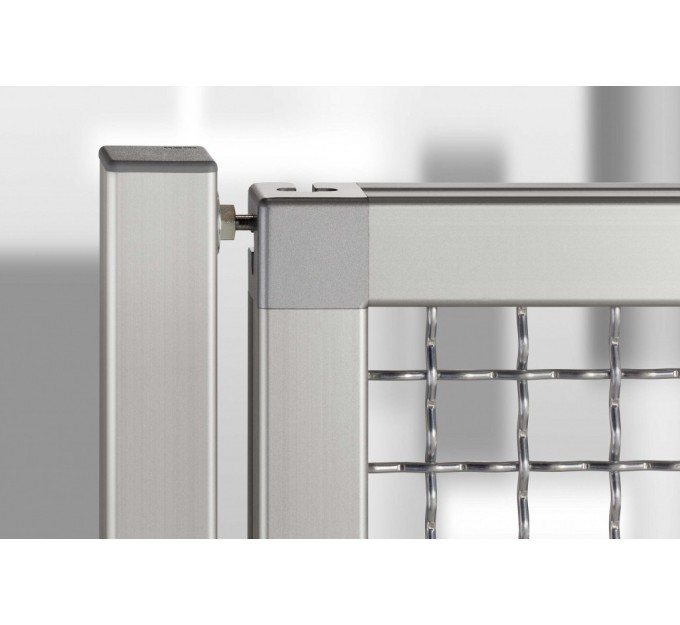

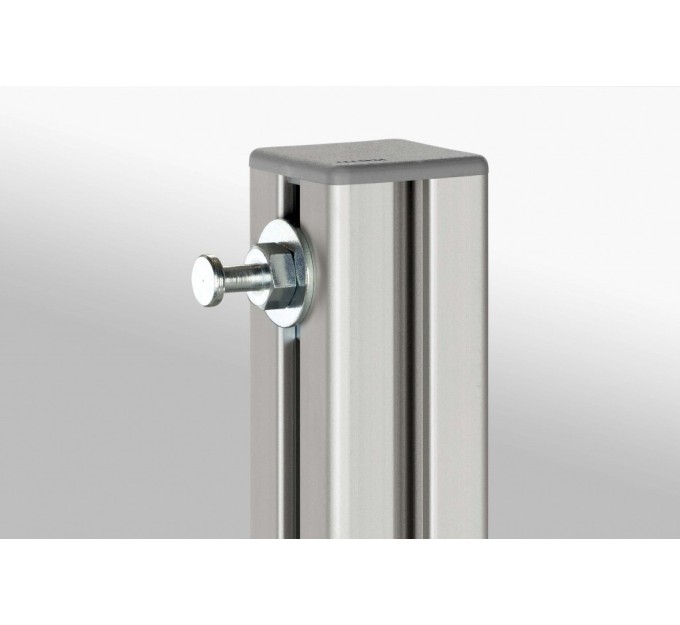

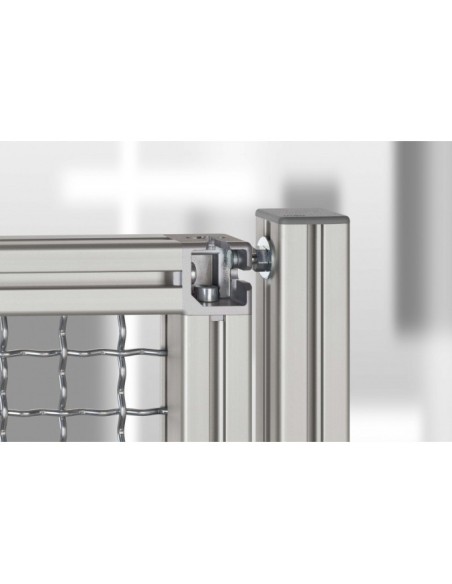

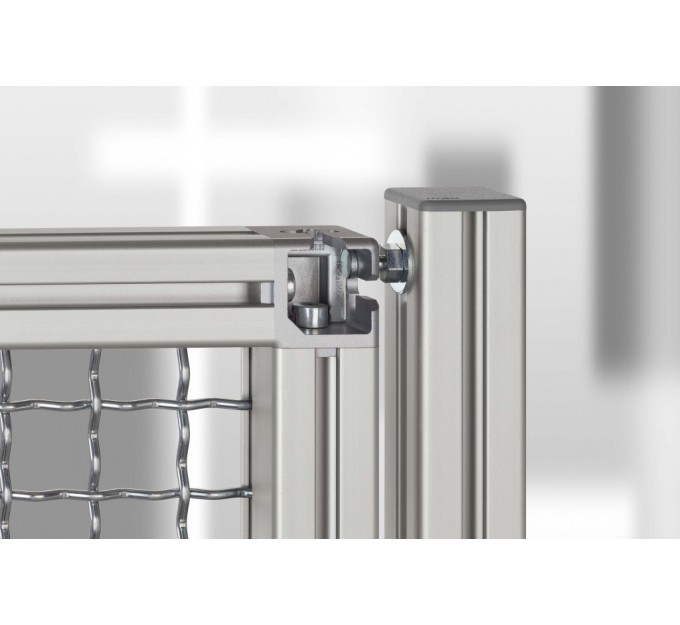

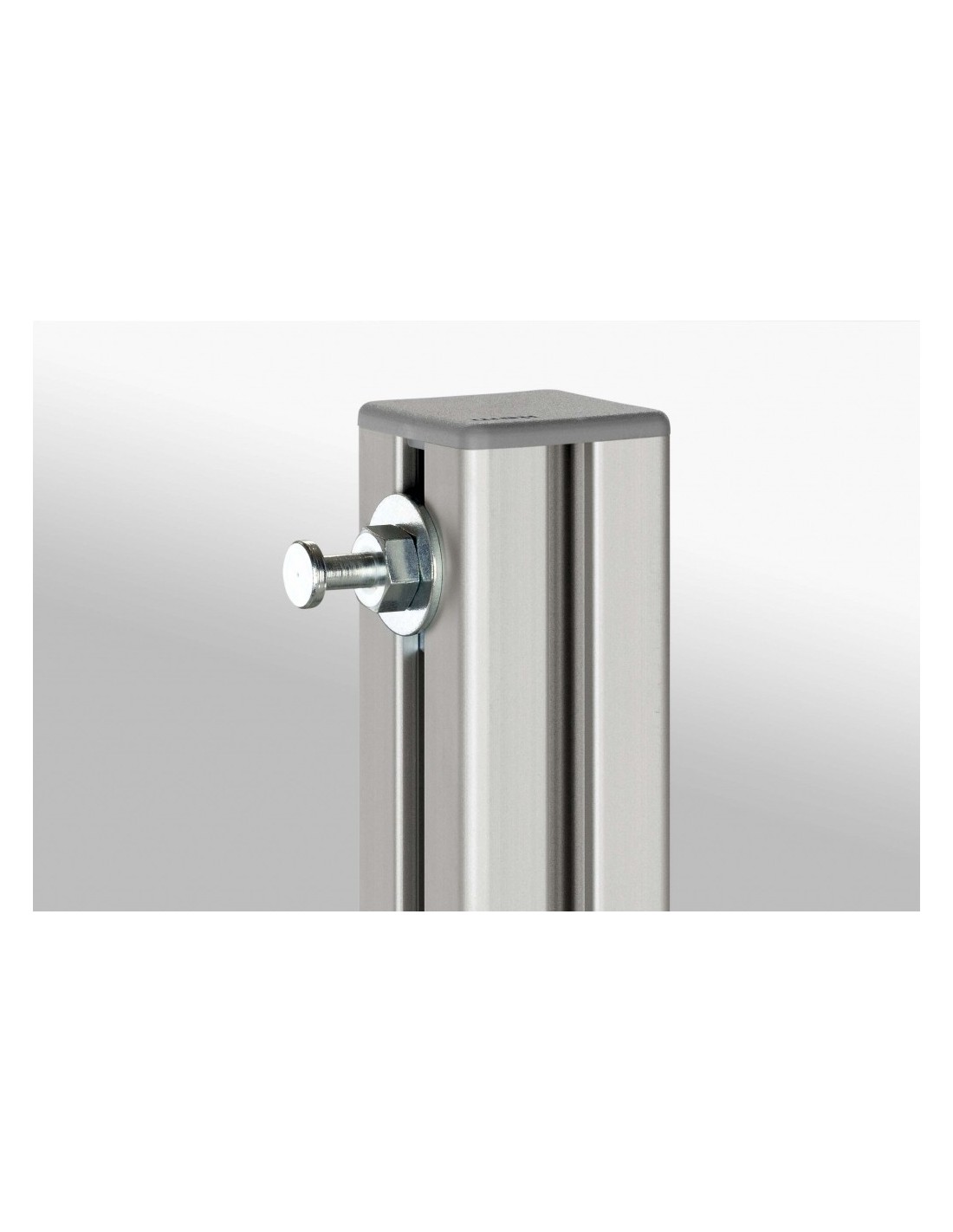

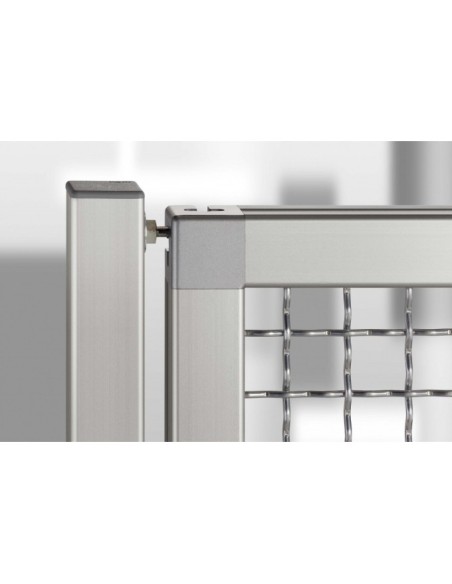

Los suspensores para perfil brida E se utilizan para colgar marcos en cualquier construcción, con fijaciones para perfil brida E. Integrando los elementos de suspensión en las esquinas del marco, es posible conseguir un espacio muy estrecho (12 mm) entre el marco y el bastidor.



Los marcos suspendidos también pueden bloquearse, si es necesario, desplazando el suspensor inferior del perfil brida hacia abajo.

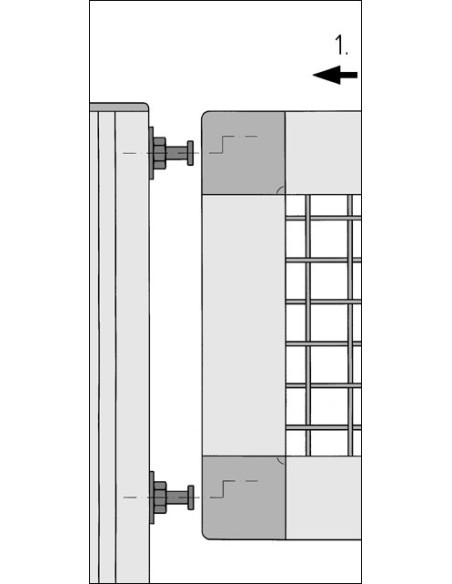

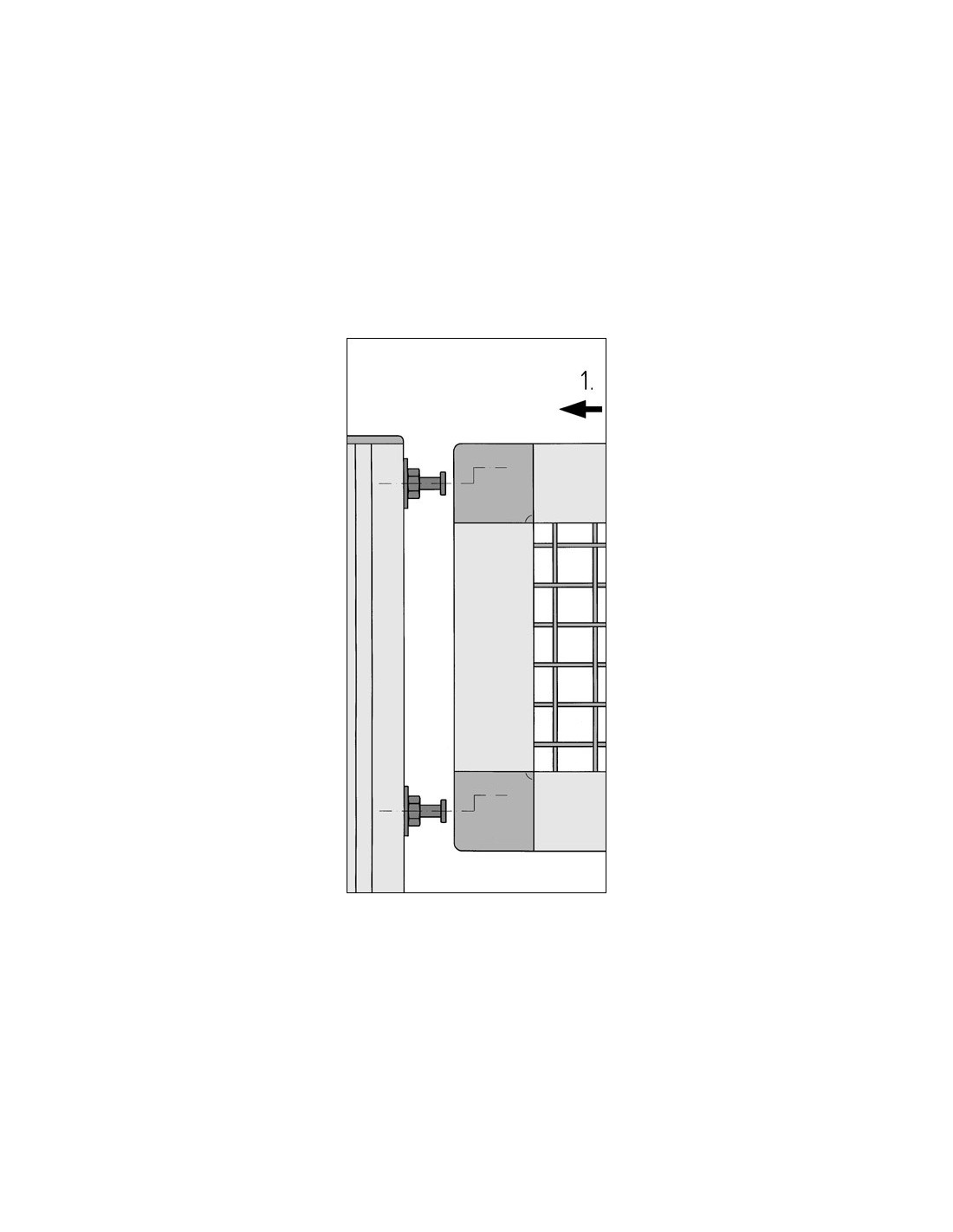

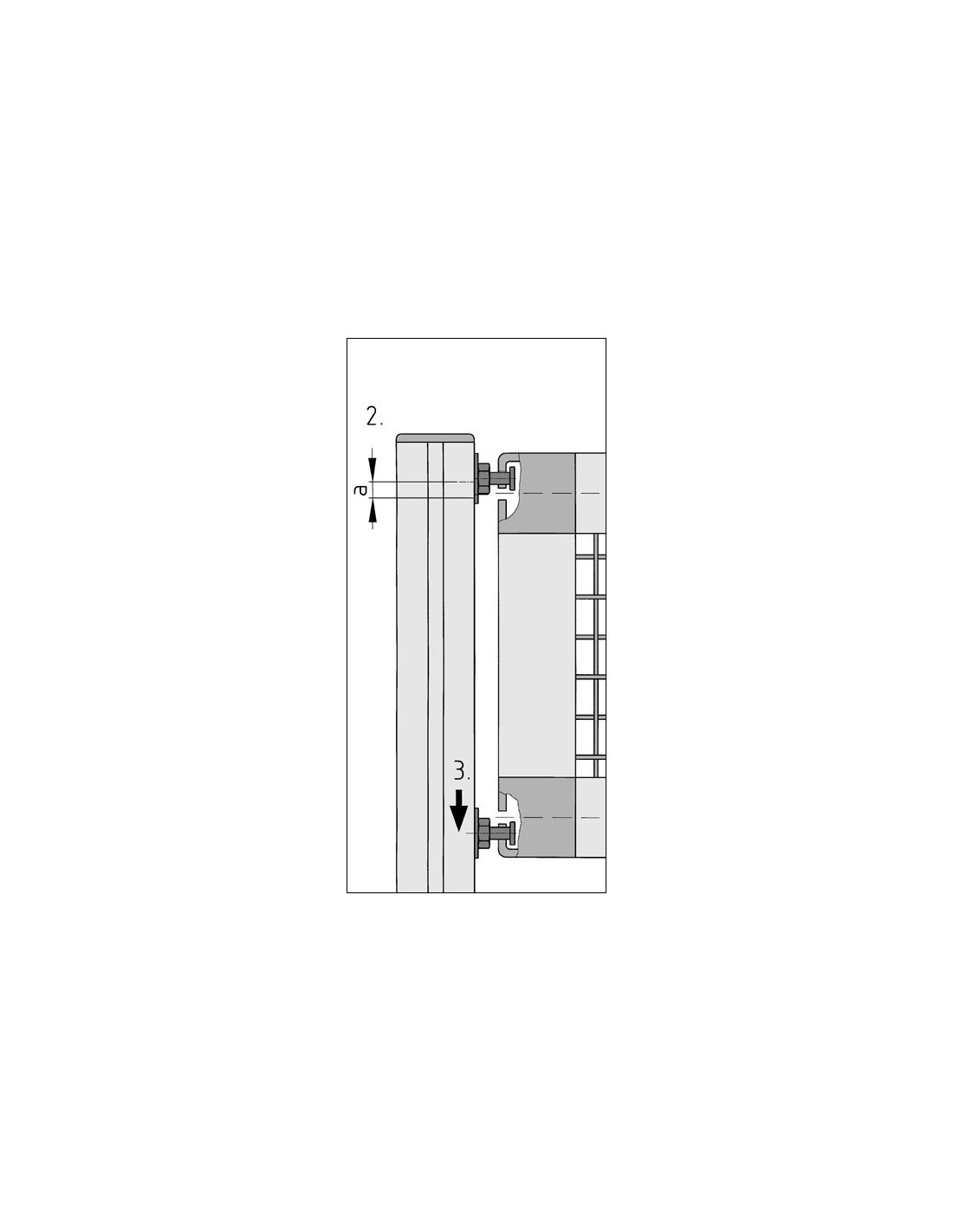

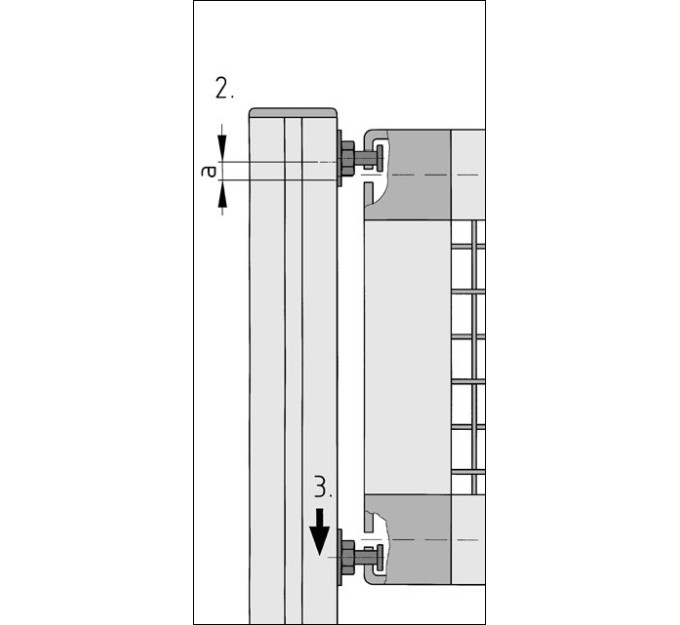

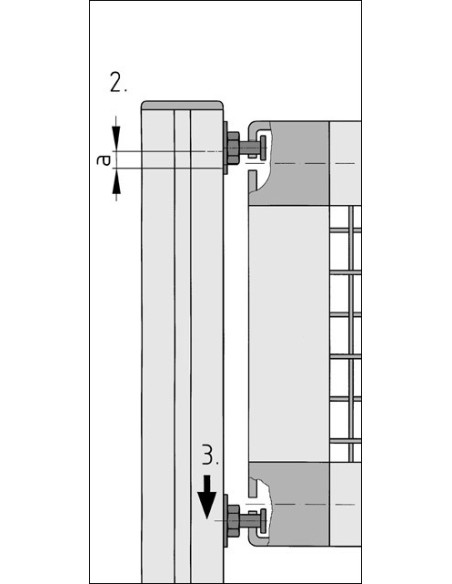

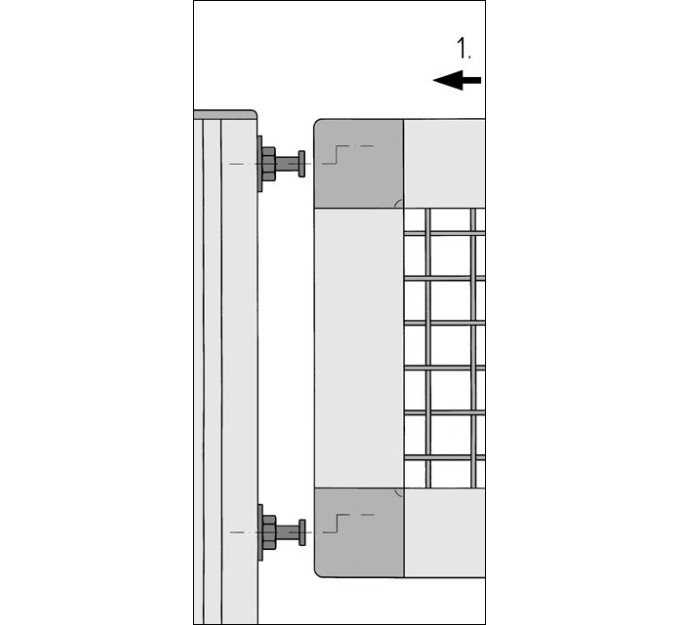

Secuencia de la instalación:

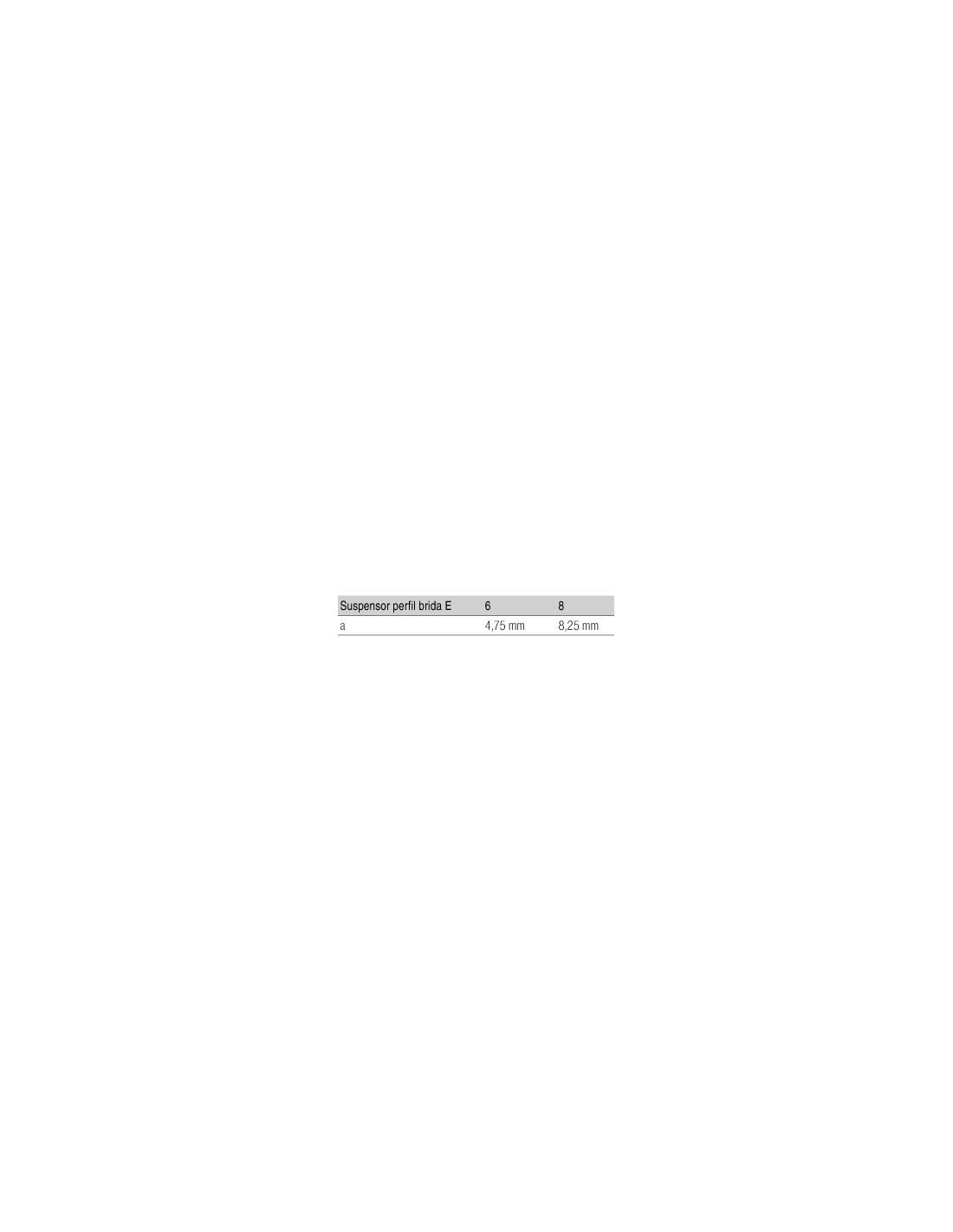

1. Colgar el marco en la construcción existente.2. Fijar la altura del marco utilizando los suspensores superiores (a).3. Mover los suspensores inferiores para bloquear el marco en posición (si es necesario).



Secuencia de la instalación:
1. Colgar el marco en la construcción existente.2. Fijar la altura del marco utilizando los suspensores superiores (a).3. Mover los suspensores inferiores para bloquear el marco en posición (si es necesario).



Serie
Serie 8
ESD
Si
