Formato
  • Caja de 1
  • Caja de 20
  • Caja de 100
Para hacer pedidos necesitas estar registrado

Suspensor 8Propiedades
ESDsi
Peso (g)87
Fuerza máxima [N]750
Unidad de suministroKit
Serie8

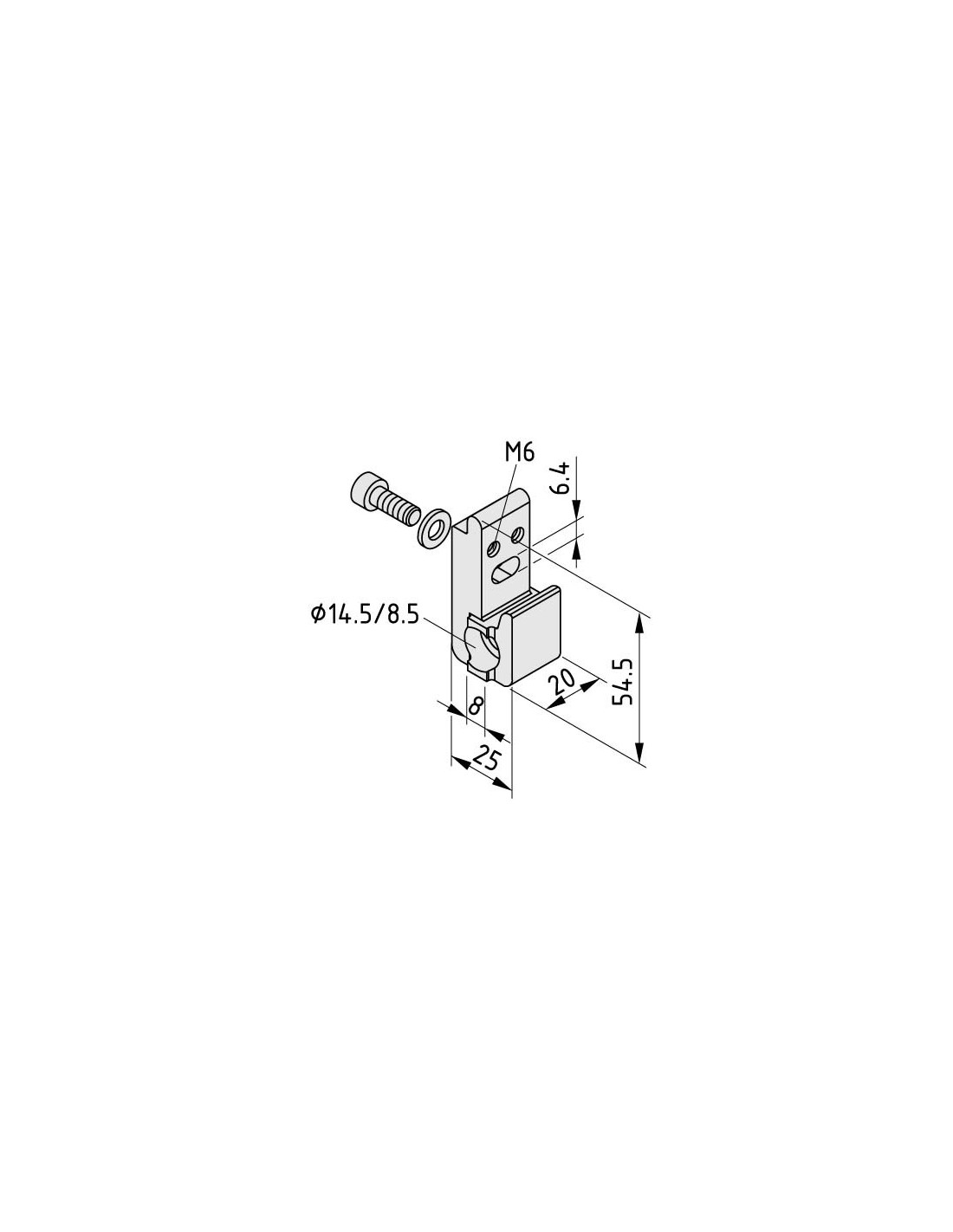

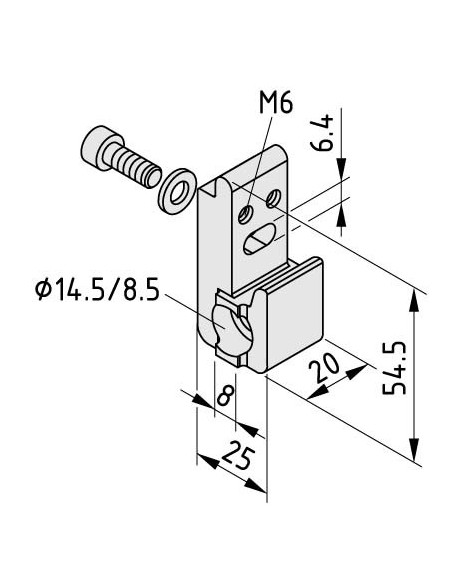

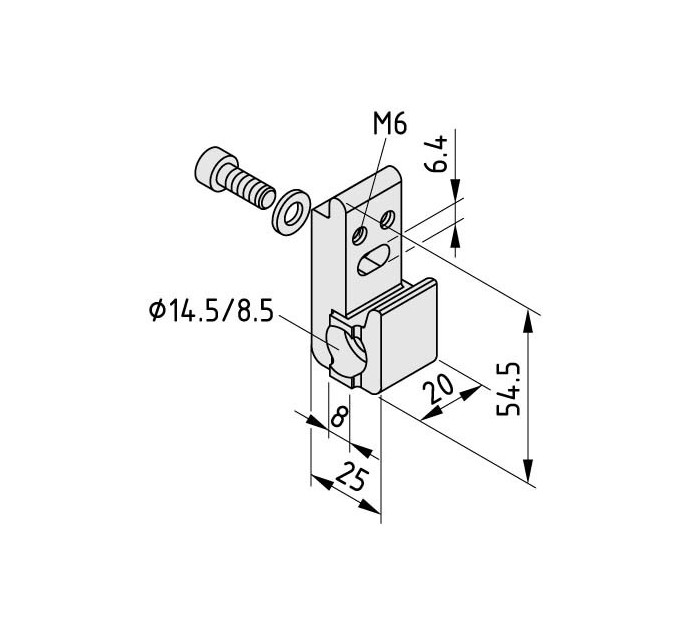

DescripciónSuspensor, zamak, negroTornillo Allen DIN 912-M6x16, St, zinc.Arandela ISO 7089 - 6 - 200 HV, zinc.ComponentesSuspensor, zamak, negro
Tornillo Allen DIN 912-M6x16, St, zinc.
Arandela ISO 7089 - 6 - 200 HV, zinc.

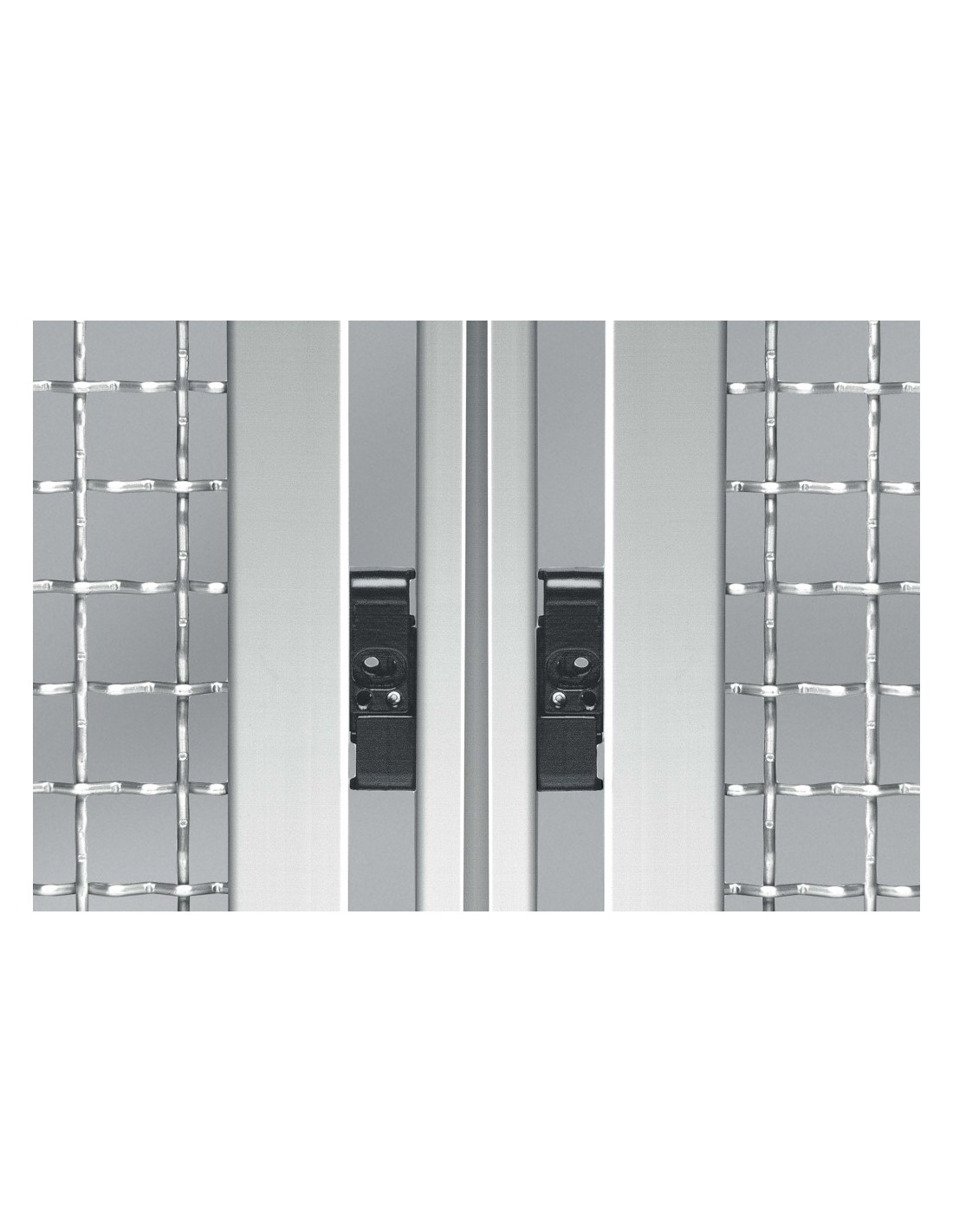

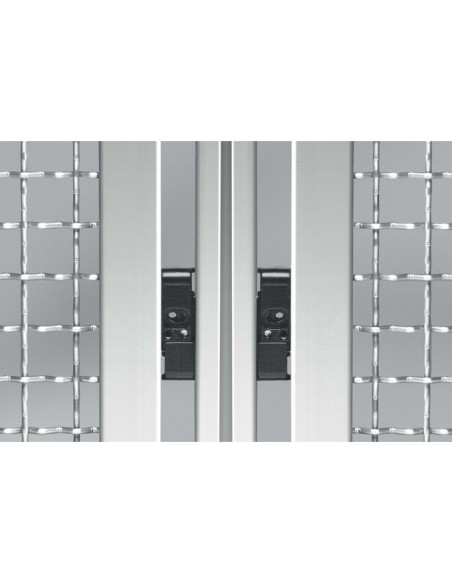

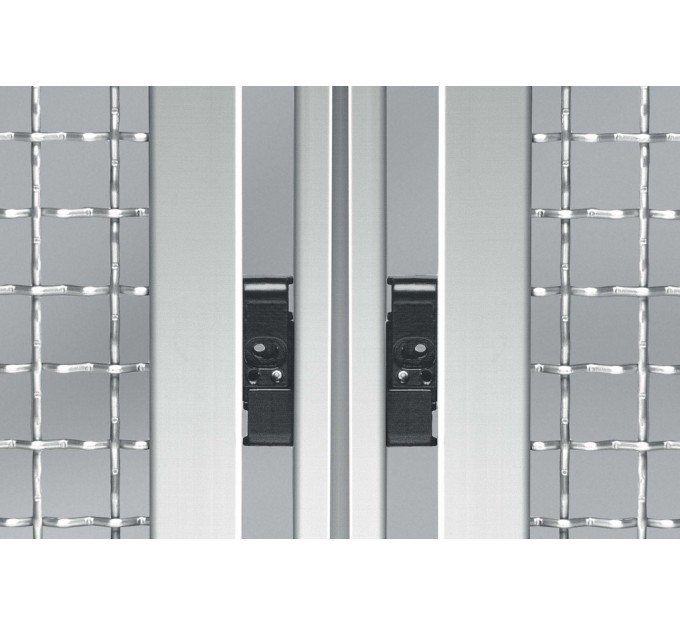

Esta versión especialmente robusta del suspensor 8, permite la fijación de marcos a perfiles montantes 8. Se aconseja cuando el panel deba ser montado y desmontado frecuentemente.
Si es necesario, los suspensores 8 pueden atornillarse entre sí por la parte frontal o la posterior (por razones de seguridad).

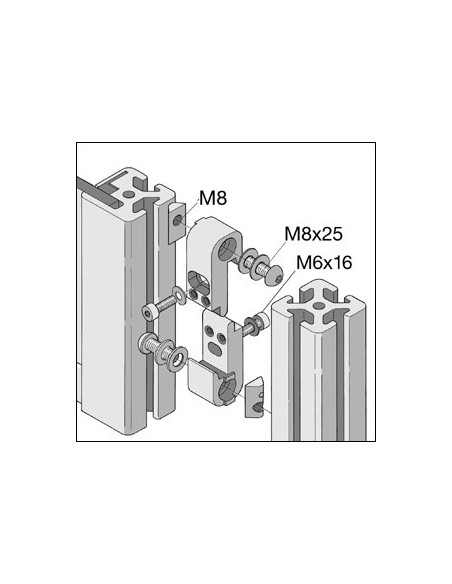

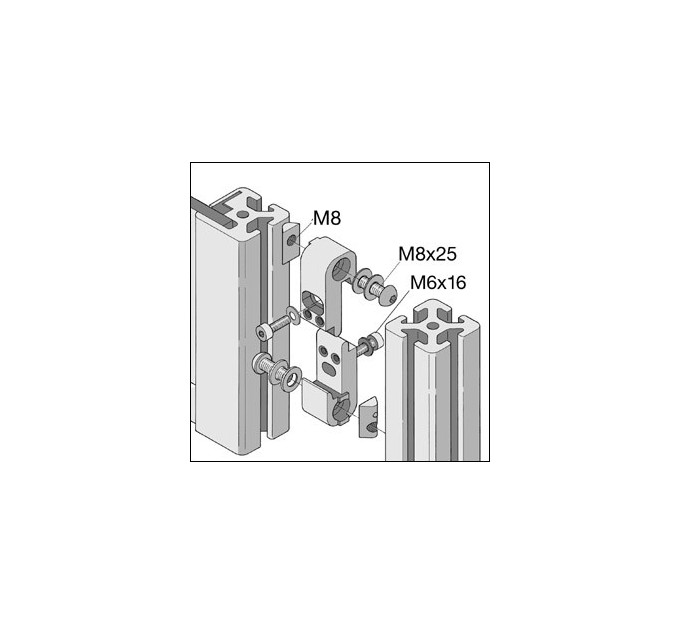

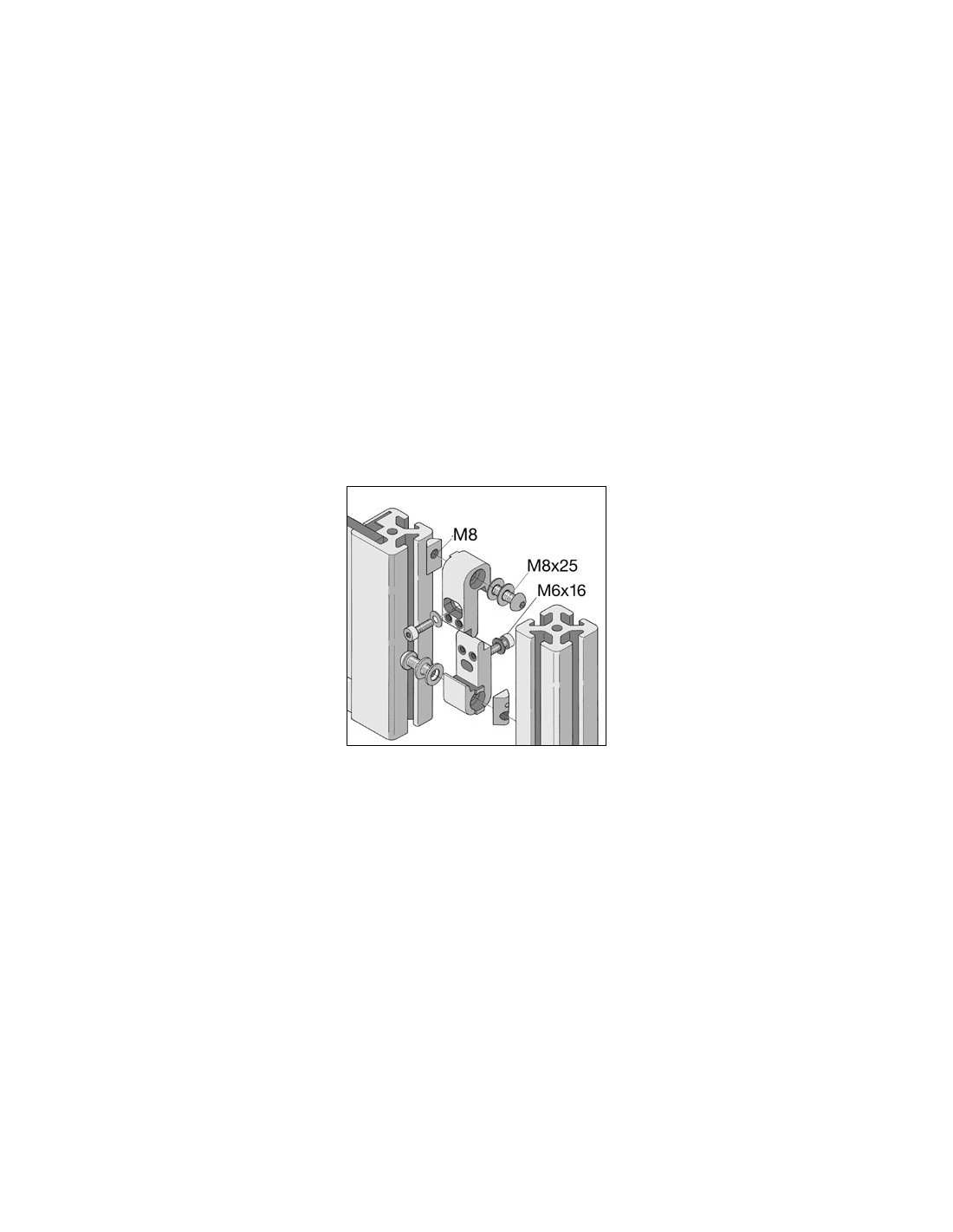

Se necesitan dos suspensores 8 y los correspondientes kits de fijación para cada punto de unión.






Si el suspensor 8 superior se monta en el perfil montante y el suspensor 8 inferior se monta en el marco, al retirar el tornillo Allen M6 quedará el marco suelto.

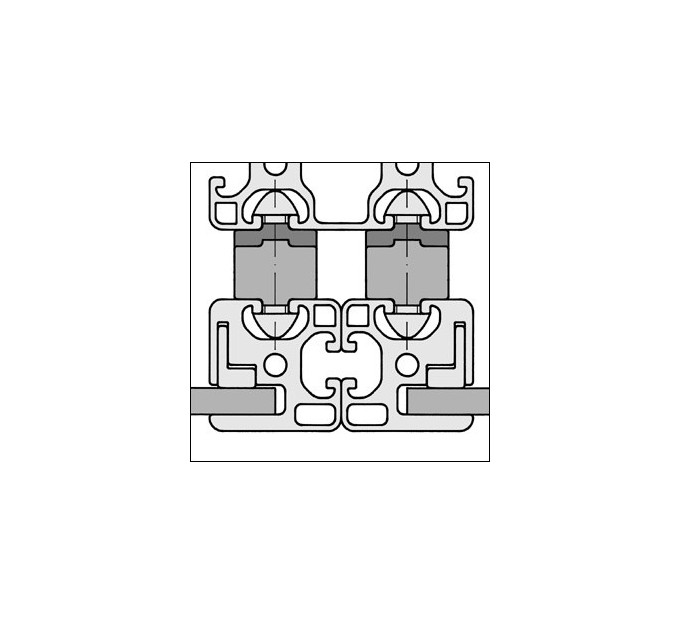

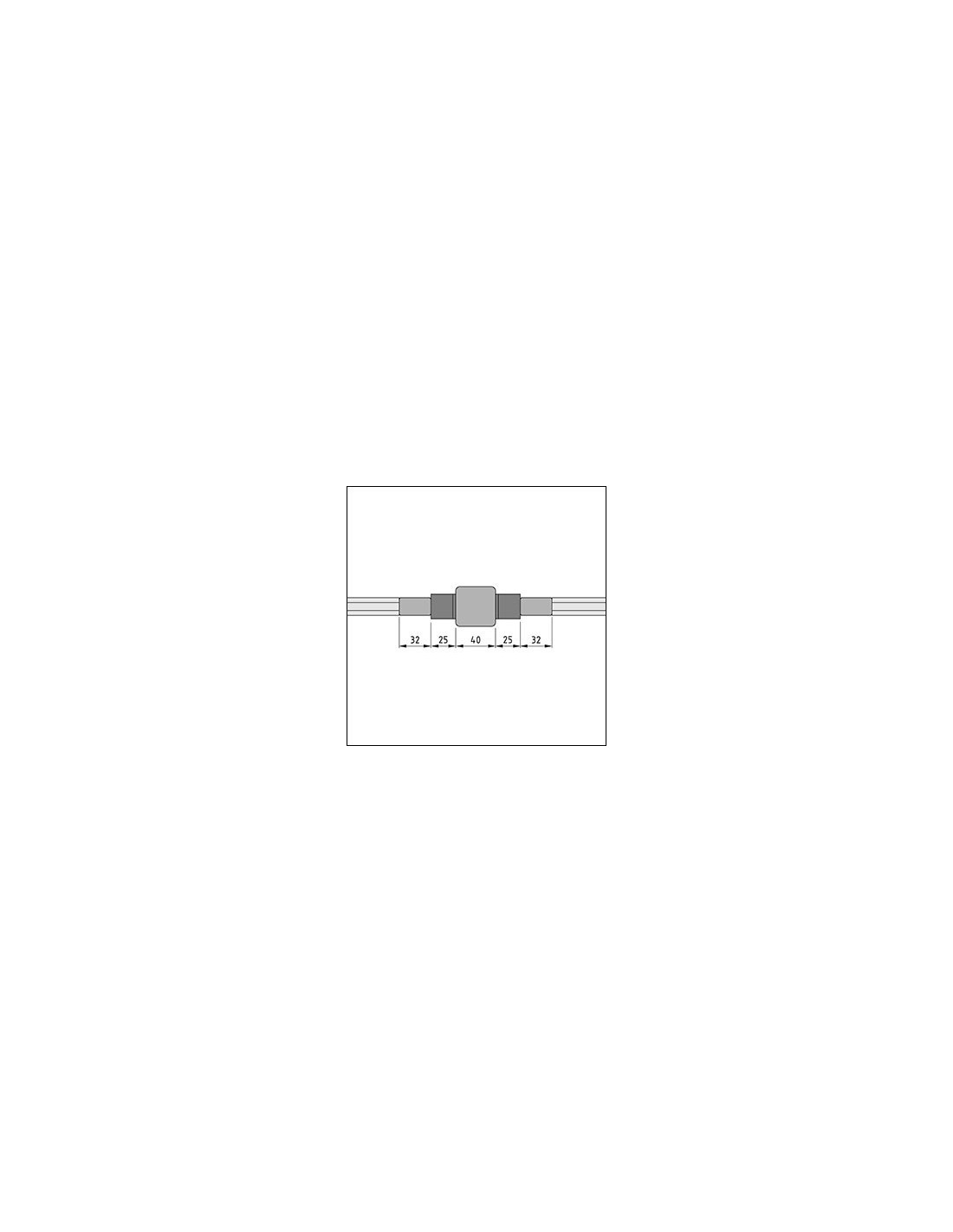

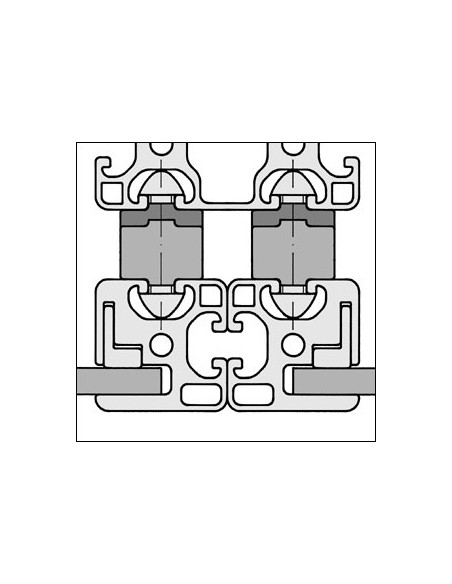

Suspensor 8 con perfil brida 8 40x40.



Suspensor 8 con perfil brida 8 32x18.

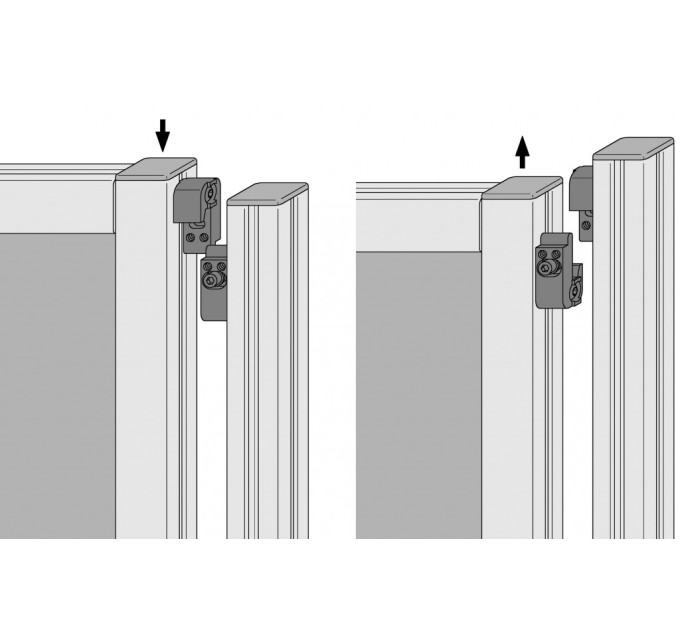

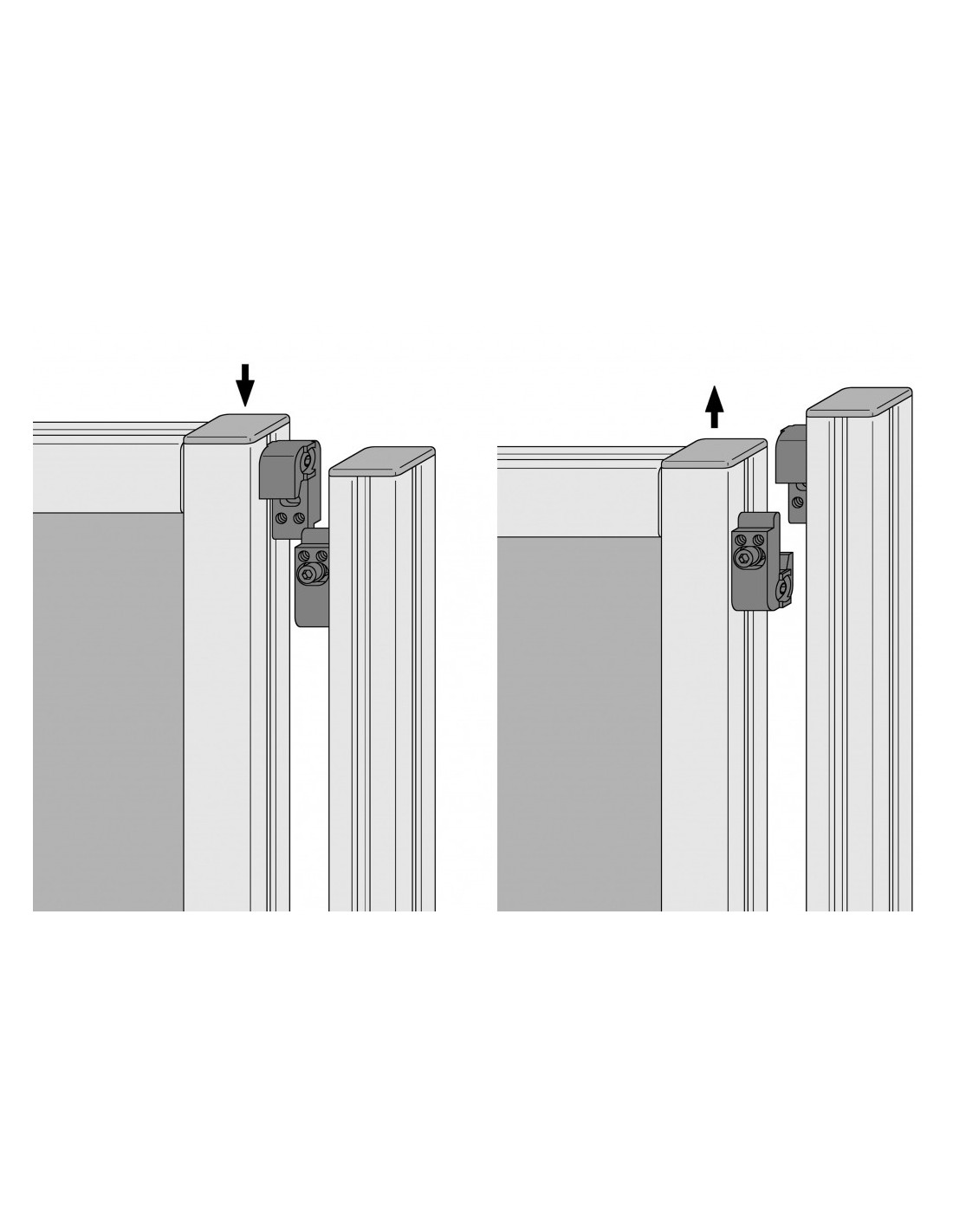

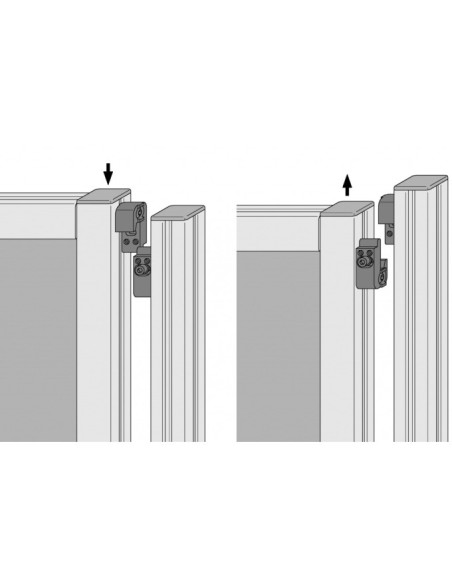

El suspensor 8 permite dos variantes de montaje del marco:
1. Montaje simple con una sola persona: El marco se hace bajar desde arriba hacia los suspensores de los perfiles montantes, las lengüetas de los suspensores encajan proporcionando la estabilidad. Luego se aseguran con los tornillos Allen suministrados.2. El marco se desliza en el suspensor de perfil montante desde abajo y se afianza con el tornillo Allen. Si se aflojan los tornillos, el marco se cae.



Fijando el suspensor desde el frente, se asegura que los marcos y los paneles puedan montarse sin holgura.

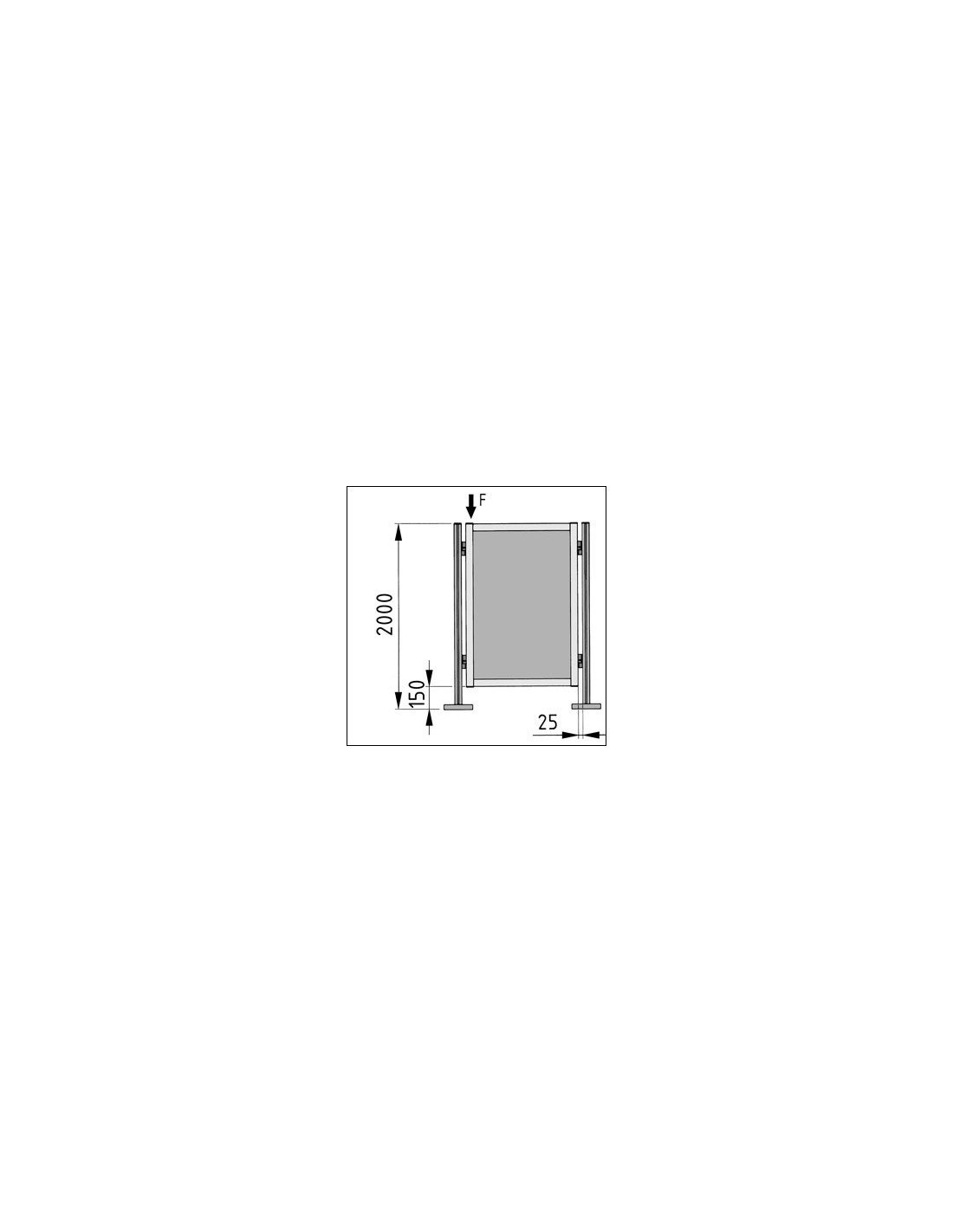

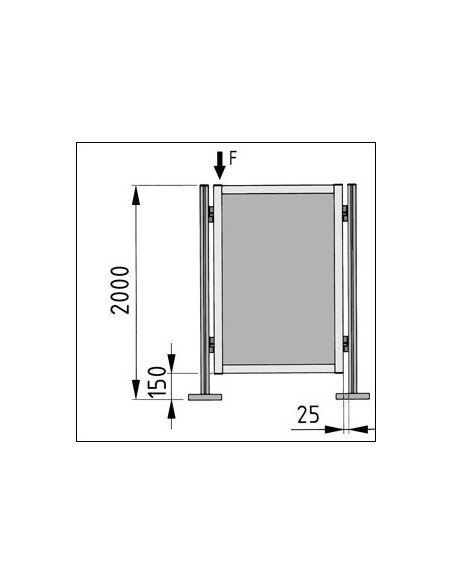

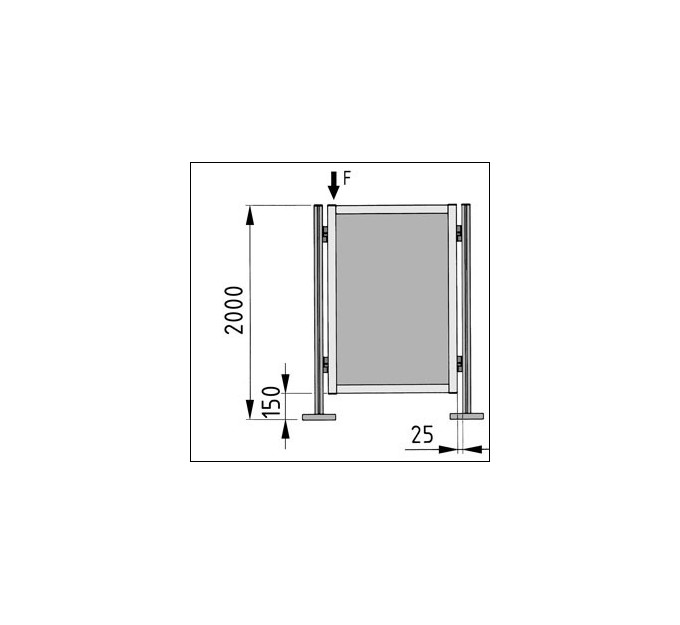

F = aprox. 750 NLa holgura entre el marco y el perfil montante es de 25 mm. Con el suspensor 8 pueden compensarse tolerancias dimensionales de ±5 mm.
