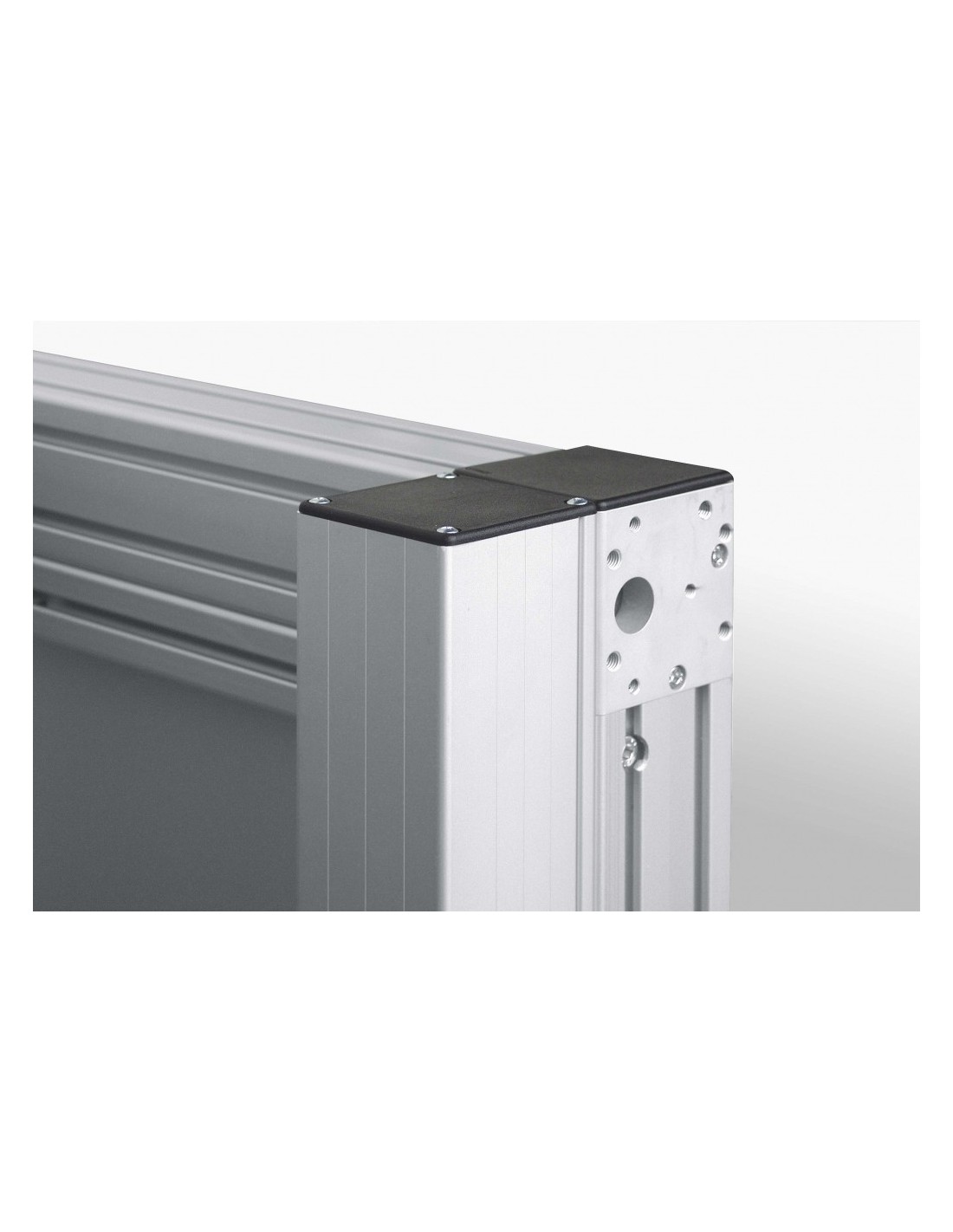

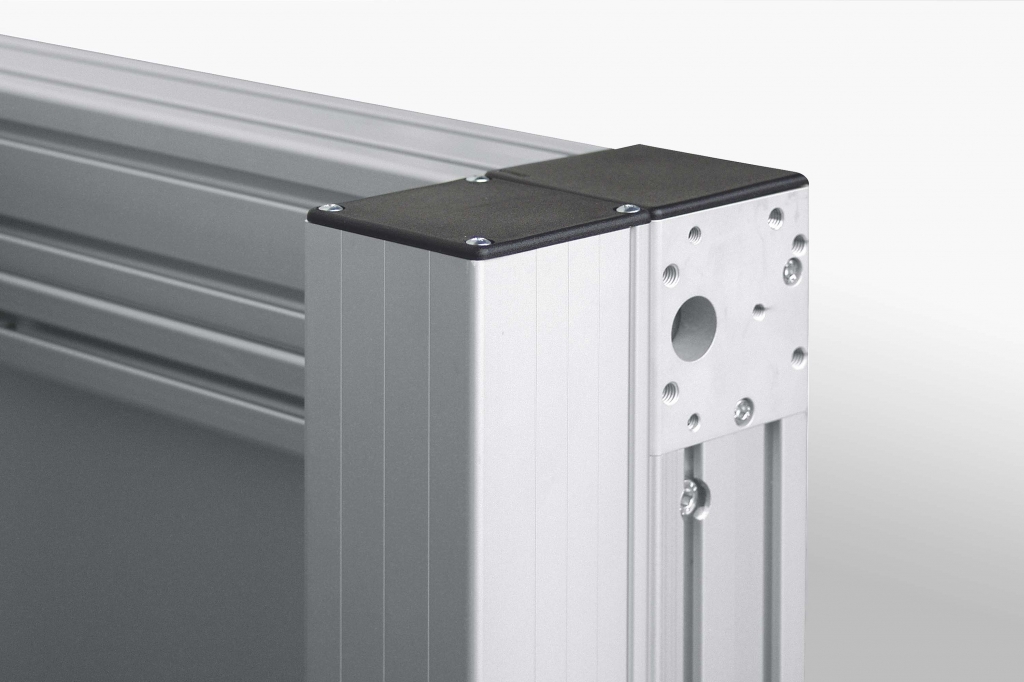

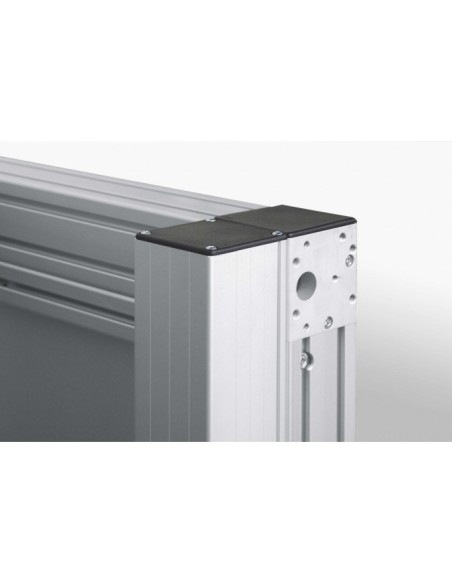

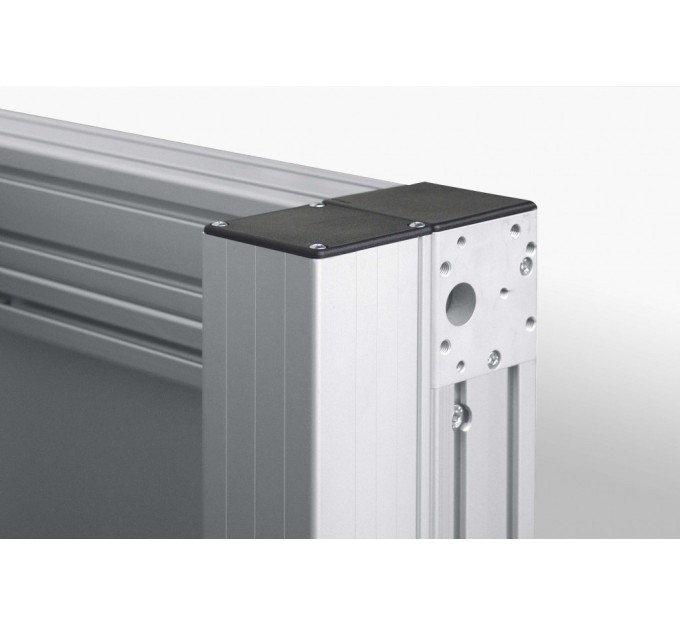

Puerta levadiza polea cadena VK14

Puerta levadiza, polea cadena VK14Propiedades

ESD	si
Peso (Kg)	1.3
Unidad de suministro	Kit
Serie	8



DescripciónPuerta levadiza, polea cadena, Al, recubierto, similar al RAL 9006 aluminioPiñón con rodamiento para cadena, z = 16 (z = número de dientes)Una vuelta corresponde a 203,2 mmBuje acanalado DIN ISO 14-6x11x14 Longitud del buje 30 mm, carga máx. M_D = 20 Nm Longitud de la cadena dentro de la polea 182,3 mmTornillo Allen DIN 912-M8x80, St, zinc.2 tornillos Allen DIN 912-M6x90, St, zinc.2 uniones automáticas 8, agujero roscado, St, zinc.Notas sobre el uso e instalaciónComponentesPuerta levadiza, polea cadena, Al, recubierto, similar al RAL 9006 aluminio
Piñón con rodamiento para cadena, z = 16 (z = número de dientes)
Una vuelta corresponde a 203,2 mm
Buje acanalado DIN ISO 14-6x11x14
Longitud del buje 30 mm, carga máx. M_D = 20 Nm
Longitud de la cadena dentro de la polea 182,3 mm
Tornillo Allen DIN 912-M8x80, St, zinc.
2 tornillos Allen DIN 912-M6x90, St, zinc.
2 uniones automáticas 8, agujero roscado, St, zinc.
Notas sobre el uso e instalación

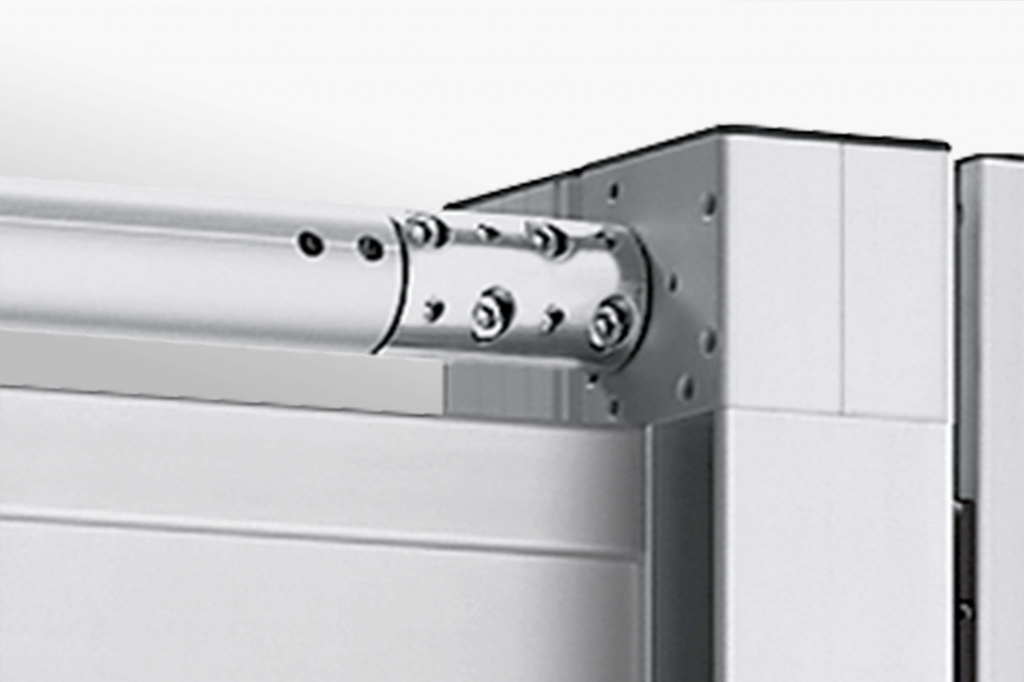

El sistema de puerta levadiza es una solución modular, perfectamente adaptable a las necesidades individuales de la aplicación. Su distribuidor elaborará un diseño adaptado, según sus peticiones, y le entregará puertas levadizas listas para su instalación o kits de montaje a medida.El sistema de puerta levadiza está compuesto de guías levadizas verticales, el suspensor de la puerta, el contrapeso, el accionamiento y el dispositivo anticaída. La puerta lavadiza se fabrica individualmente con una estructura de perfil 6 que enmarca el panel a elegir. Las puertas levadizas pueden tener un ancho máximo de hasta 2 m y un peso total no superior a los 35 kg.Para un funcionamiento más ligero, la puerta va dotada de una cadena con contrapeso, que queda cubierta por el perfil puntal, de manera que no existe peligro de lesiones por componentes móviles. Un dispositivo anticaída detiene la puerta levadiza en caso de que baje accidentalmente. A través de las poleas de la cadena, se puede accionar la puerta levadiza de forma automática.





DescargasInstrucciones de montaje
