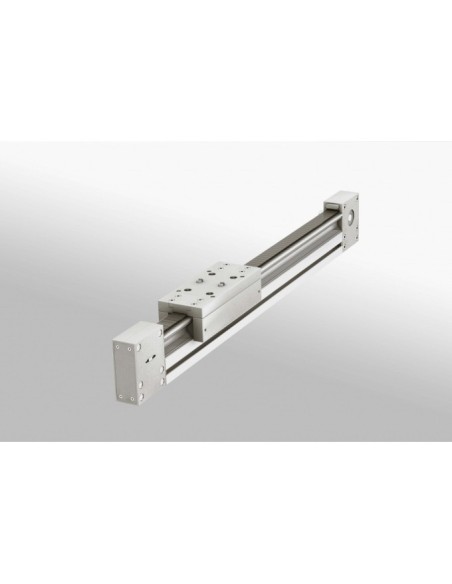

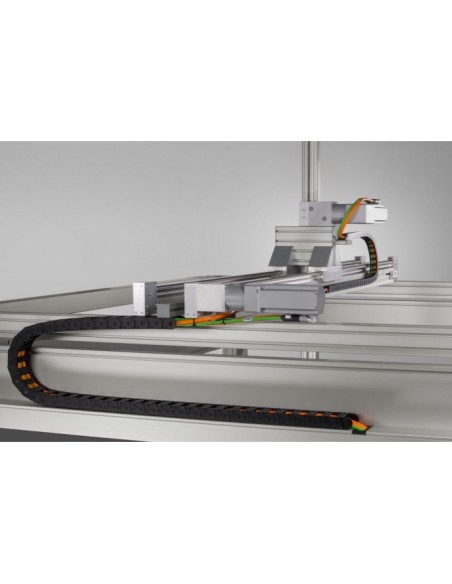

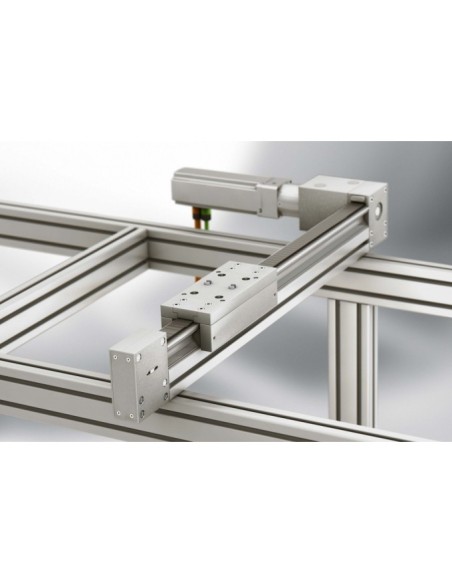

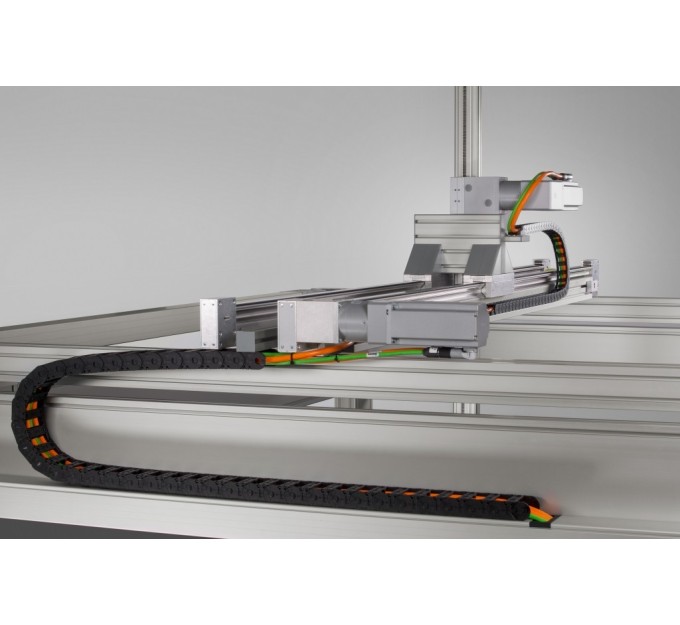

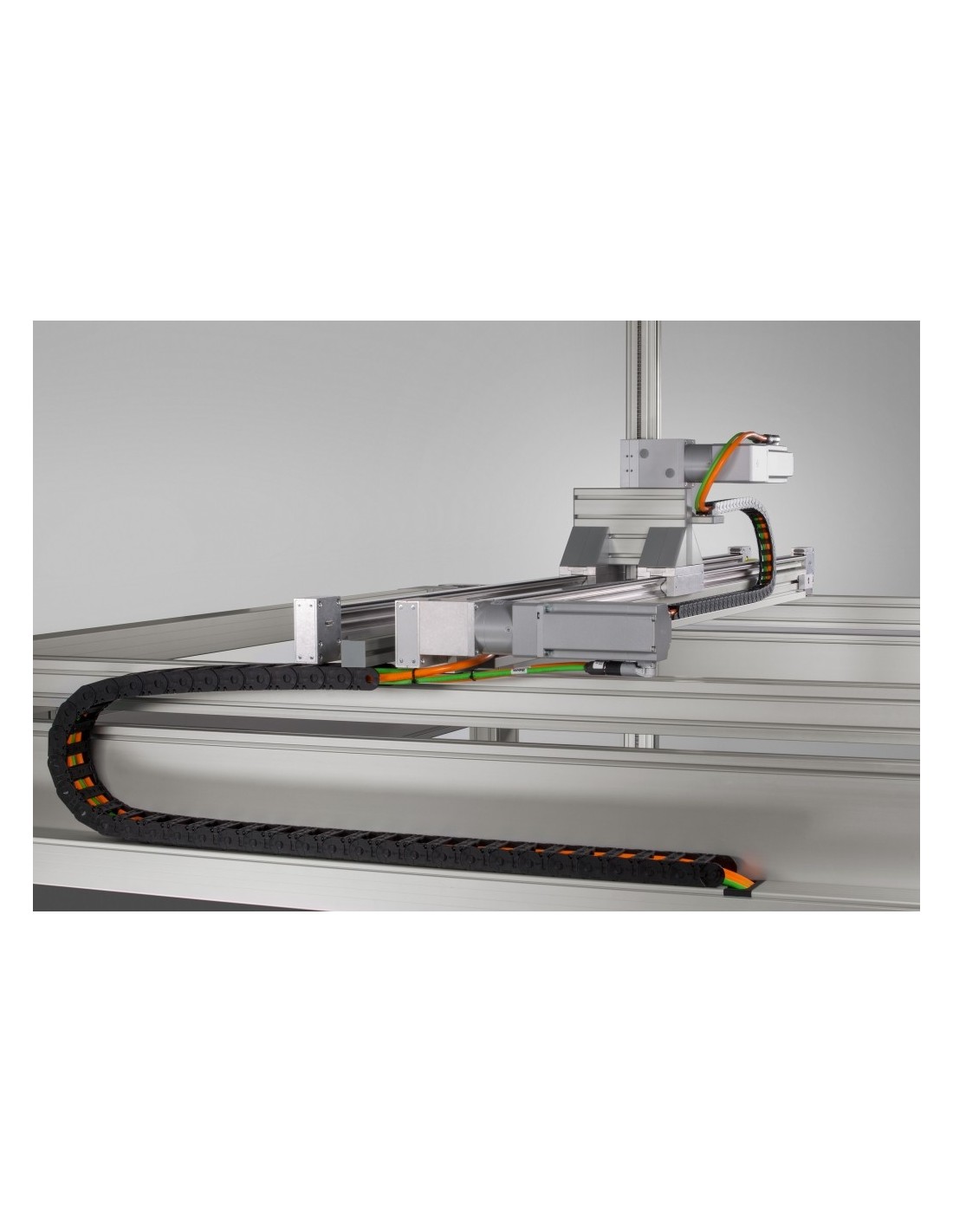

Unidad lineal KRF 8 80x40 ZR accionamiento lado izquierdo
0.0.641.21
Para hacer pedidos necesitas estar registrado

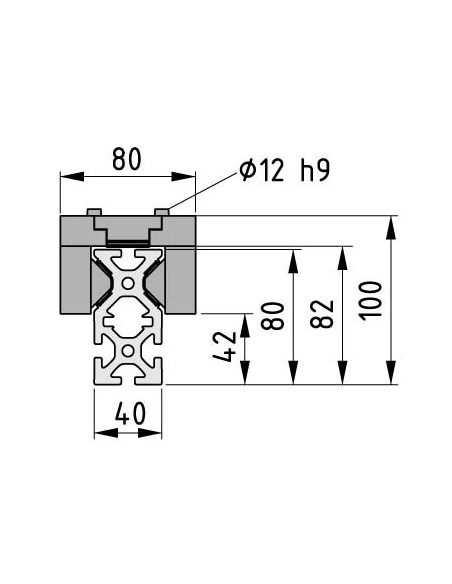

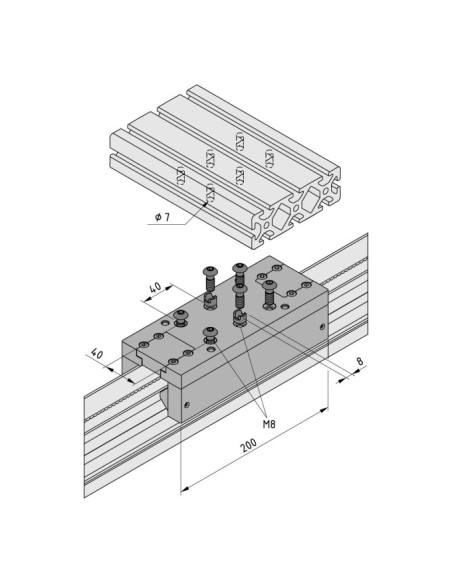

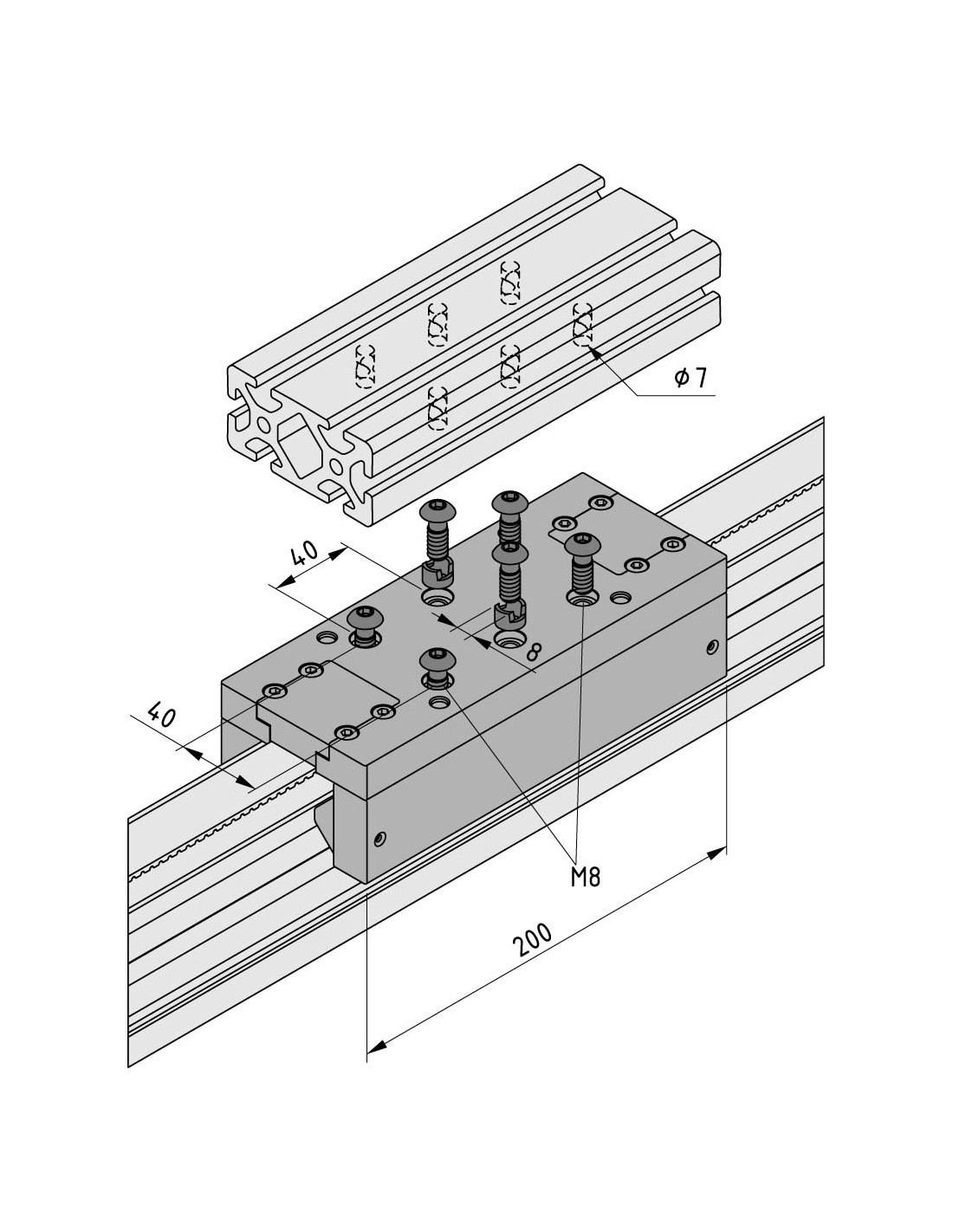

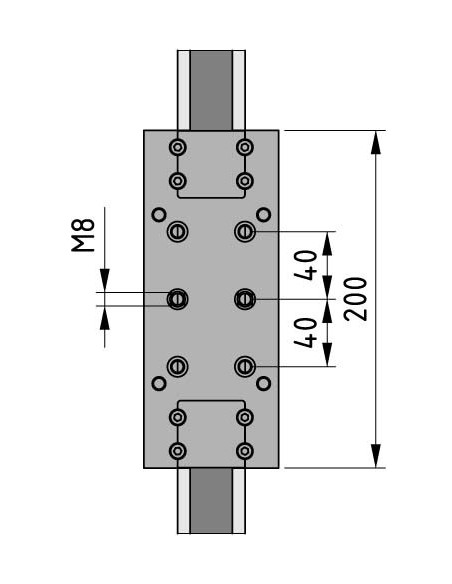

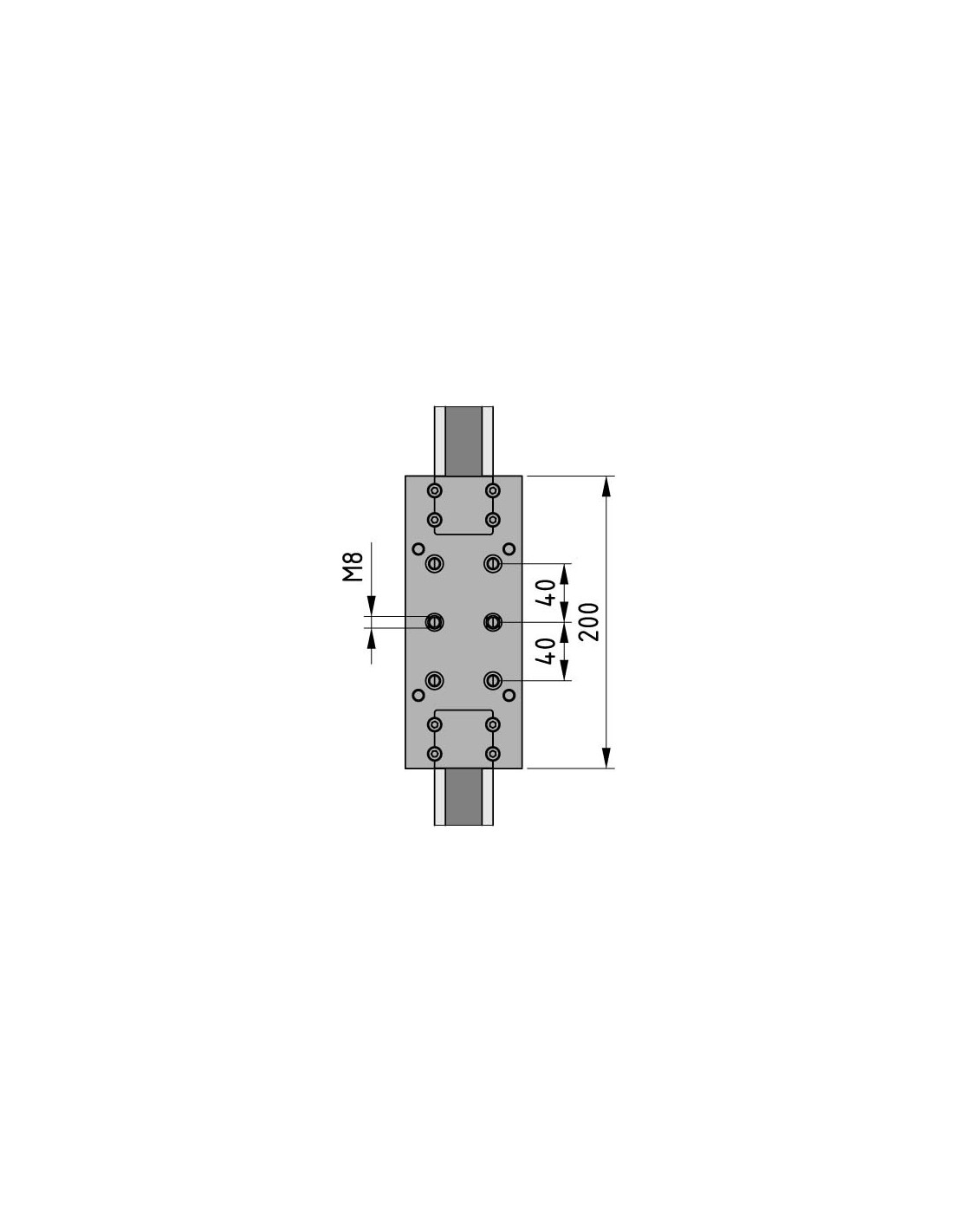

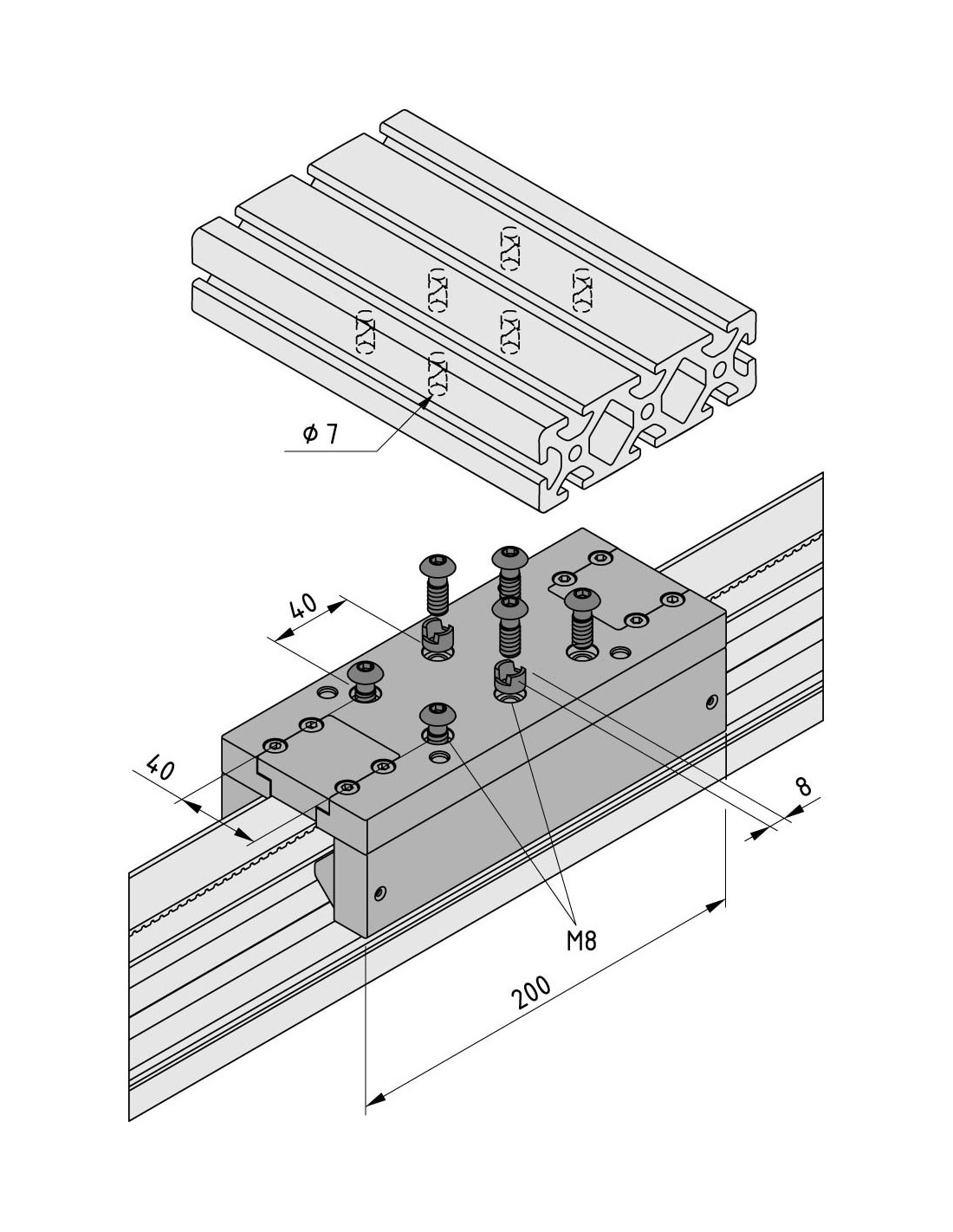

Unidad lineal KRF 8 80x40 ZR, accionamiento lado izquierdoPropiedades

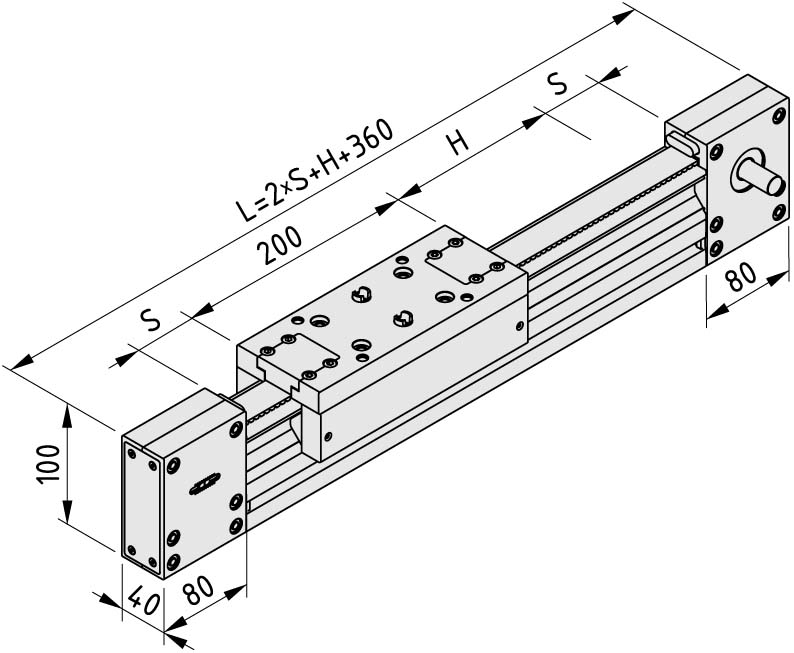

Velocidad de desplazamiento: máx. 10 m/sLa unidad lineal KRF destaca por su alta precisión y movimientos lineales sin vibraciones. La repetibilidad es de ± 0,1 mm.Según la longitud de la carrera, se puede determinar la masa de una unidad lineal KRF (sin carga):m = m1 + H x m2
v = orientación vertical
| ESD | si |
| Sección transversal | 15.58 |
| Momento de inercia, torsional | 18.31 |
| Momento de inercia, eje x | 95.62 |
| Momento de inercia, eje y | 22.3 |
| Masa Total (Fórmula) | m1 + H * m2 |
| Carga máxima operativa [N] | 1000 |
| ILMU_WIRKUNGSGRAD | 1 |
| Fuerza máxima en dirección Y [N] | 2500 |
| Unidad de suministro | Pieza |
| Masa básica (cuando la carrera = 0 mm) [Kg] | 5.119775 |
| Masa por mm de carrera [g/mm] | 4.699 |
| Acceleración máx. [m/s2] | 10 |
| Fuerza máxima en dirección Z [N] | 2500 |
| Velocidad máx. [m/s] | 10 |
| Repetibilidad [mm] | 0.1 |
| Momento de incercia con carrera = 0 [kg mm2] | 1121 |
| Momento de incercia por kg de carga [kg mm2/kg] | 532.6 |
| Momento de incercia por metro de carrera [kg mm2/m] | 127 |
| MAXHUB_MM | 5760 |
| Par máximo [Nm] | 23 |
| Momento máximo en eje X [Nm] | 50 |
| Momento máximo en eje Y [Nm] | 140 |
| Momento máximo en eje Z [Nm] | 140 |
| Peso (Kg) | 5.119775 |
| Momento friccional [Nm] | 2 |
| Rendimiento [mm] | 20 |
| Ancho del soporte cuando Fy máx.[mm] | 500 |
| Ancho del soporte cuando Fz máx.[mm] | 1100 |
| Peso s/ longitud [g/mm] | 4.699 |
| Carrera [mm] | 145 |
| Momento resistente, eje x | 22.82 |
| Momento resistente, eje y | 11.15 |
| Peso, espec. Longitud | 4.699 |
| Serie | 8 |
| ILMU_T_L_LAENGENGEWICHT_ANTRIEBSMEDIUM | 0.119 |
Descripción

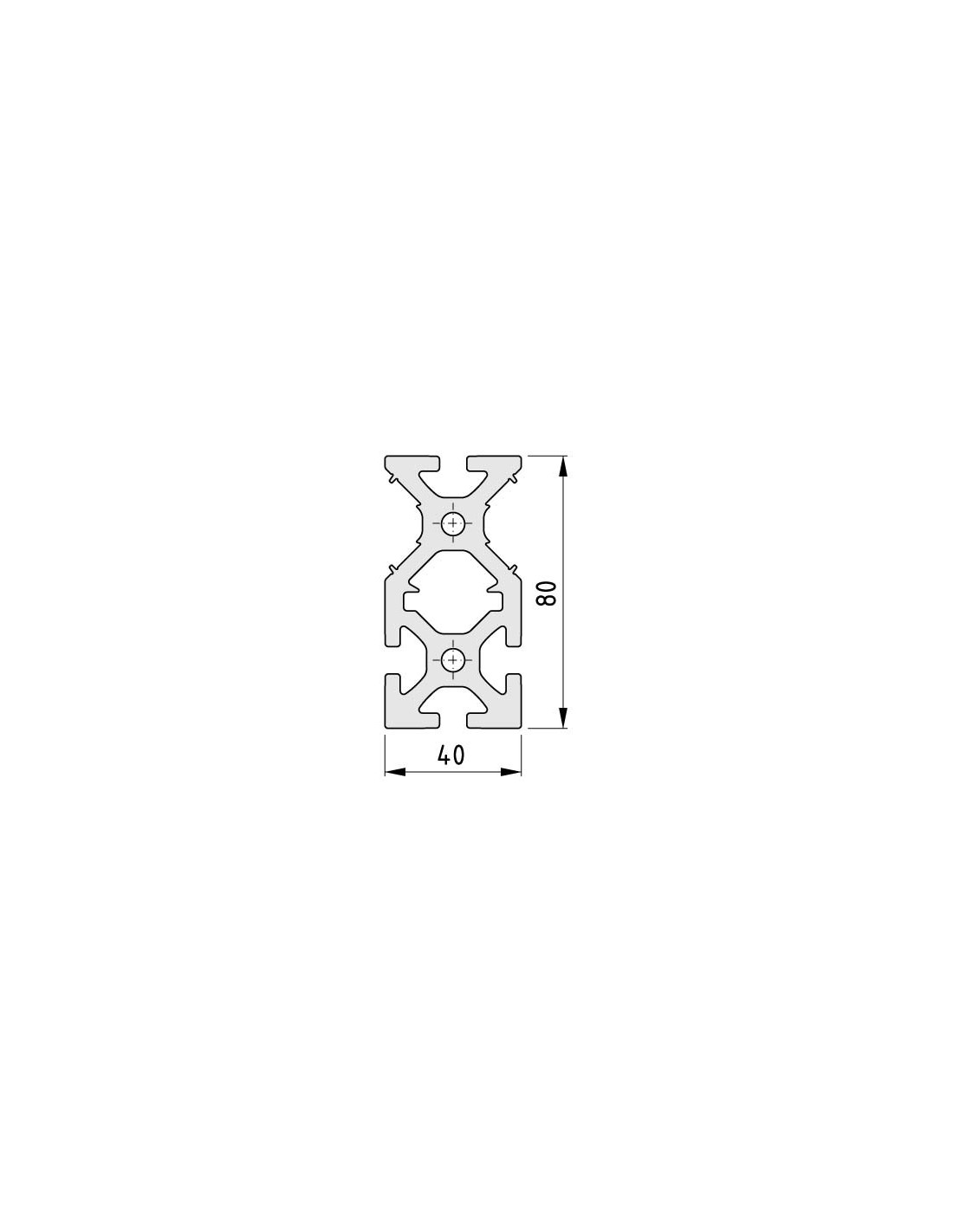

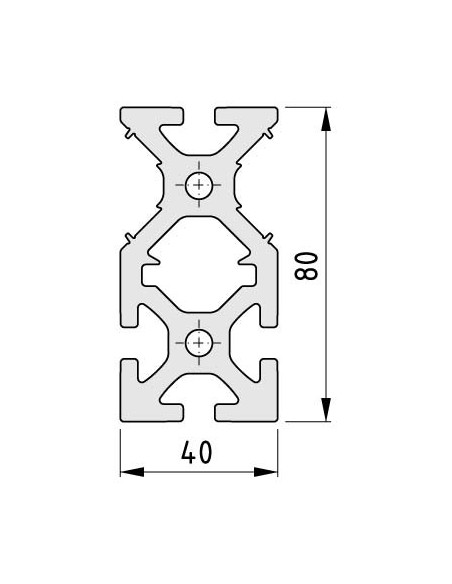

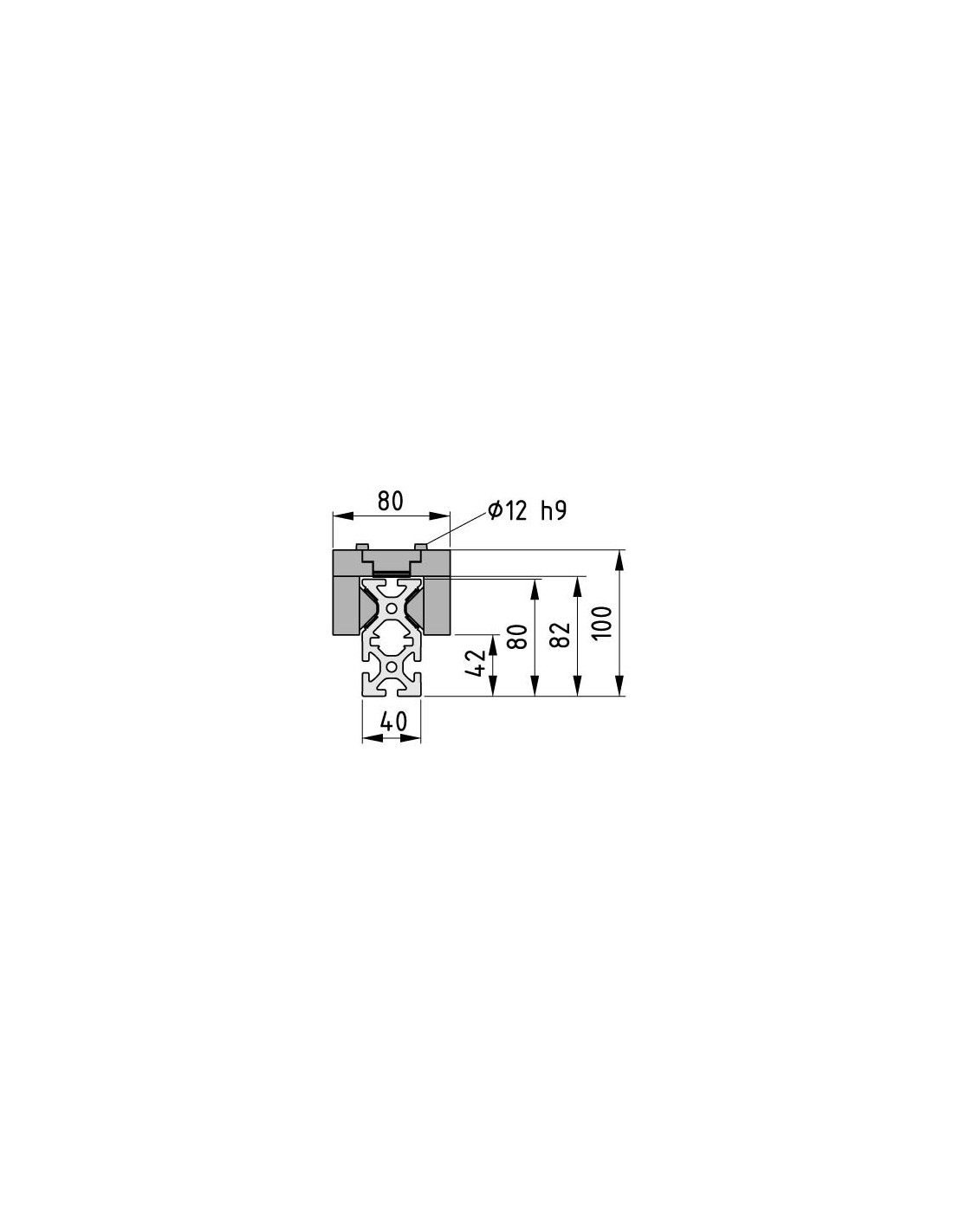

El momento de inercia de los perfiles determinan la base para calcular la flexión.

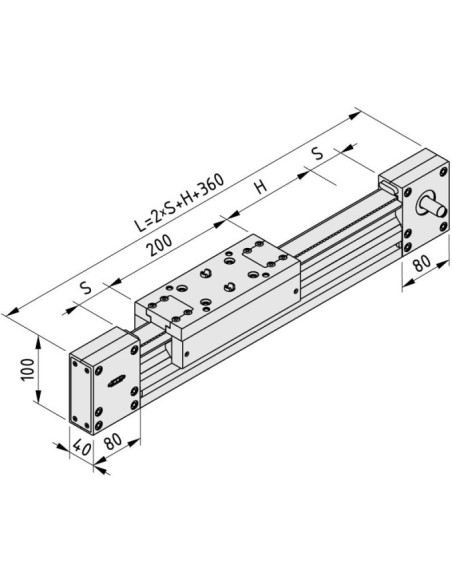

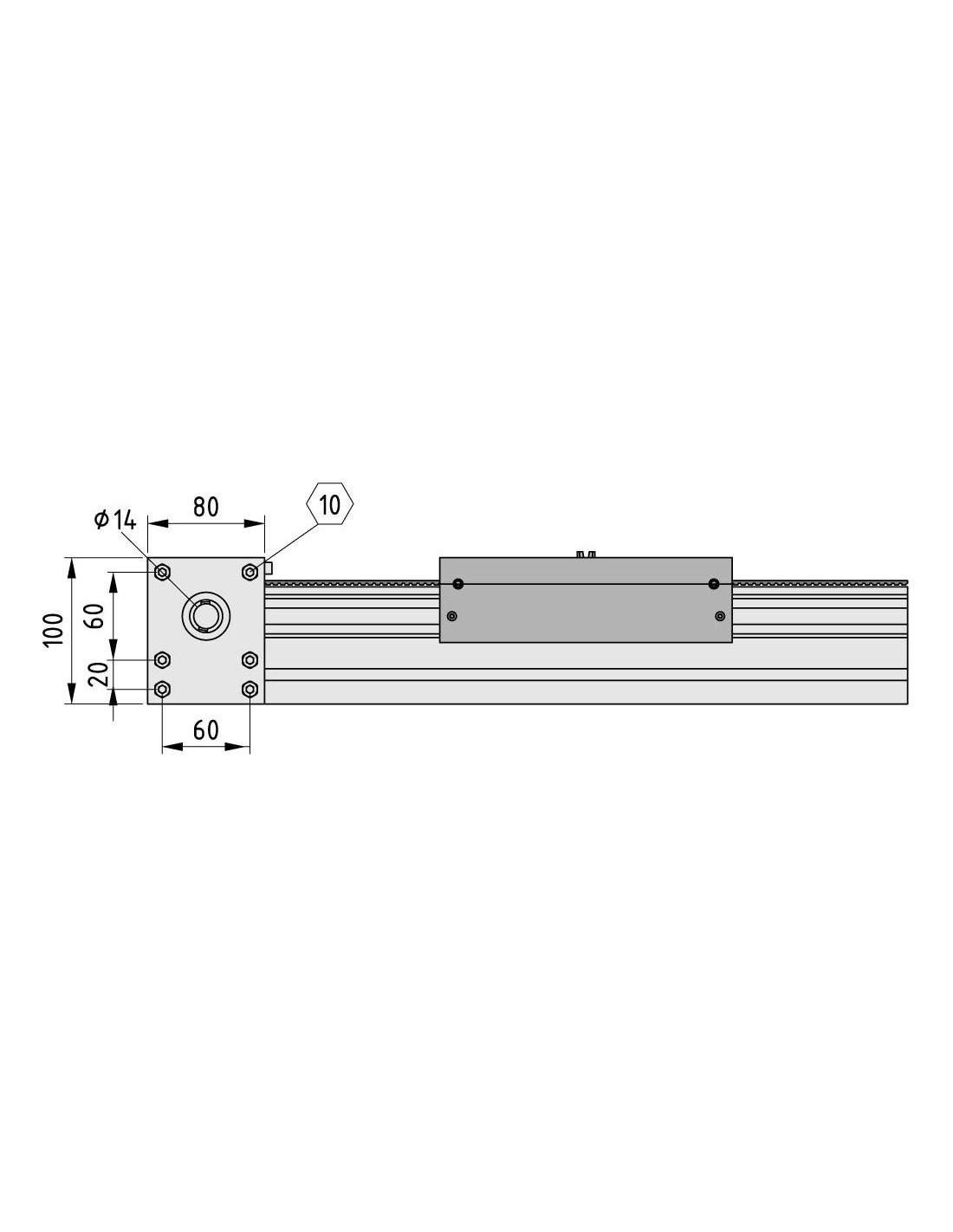

Unidades lineales completas con longitud de carrera variable (H), grupo motriz y grupo reenvío, perfil de soporte con guía de rodadura integrada, preajustadas sin holgura. Tensor de correa dentada integrado en el grupo de reenvío, junto con las poleas con rodamientos de bolas.Carro de ocho rodillos, contacto de rodillos lubricados con aceite (volver a lubricar cada 6 meses o 2500 km)Aceleración: máx. 10 m/s2
Velocidad de desplazamiento: máx. 10 m/sLa unidad lineal KRF destaca por su alta precisión y movimientos lineales sin vibraciones. La repetibilidad es de ± 0,1 mm.Según la longitud de la carrera, se puede determinar la masa de una unidad lineal KRF (sin carga):m = m1 + H x m2
h = orientación horizontal
v = orientación vertical

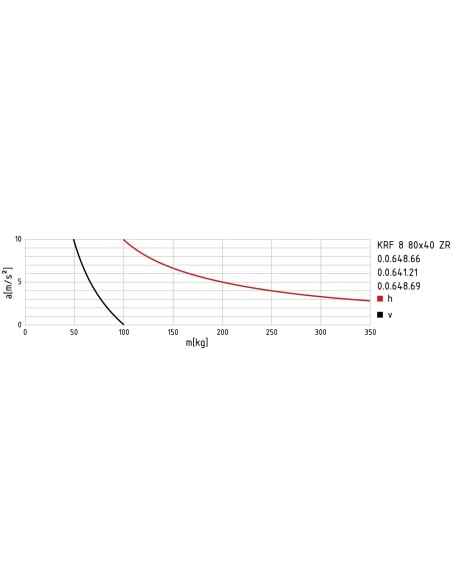

Aceleración máxima en función con la masa móvil y la orientación de la instalación

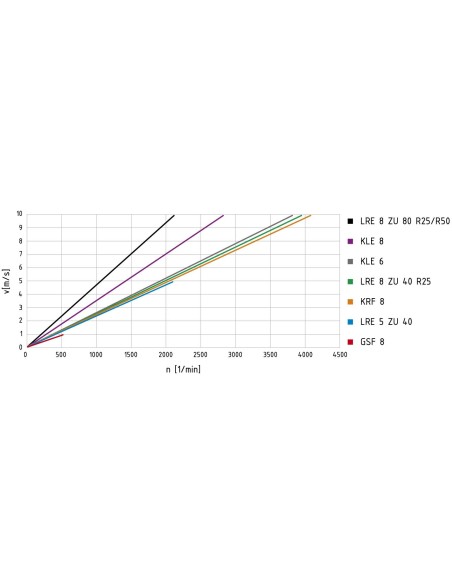

Velocidad de desplazamiento v en relación a las revoluciones por minuto n (accionamiento por correa dentada)

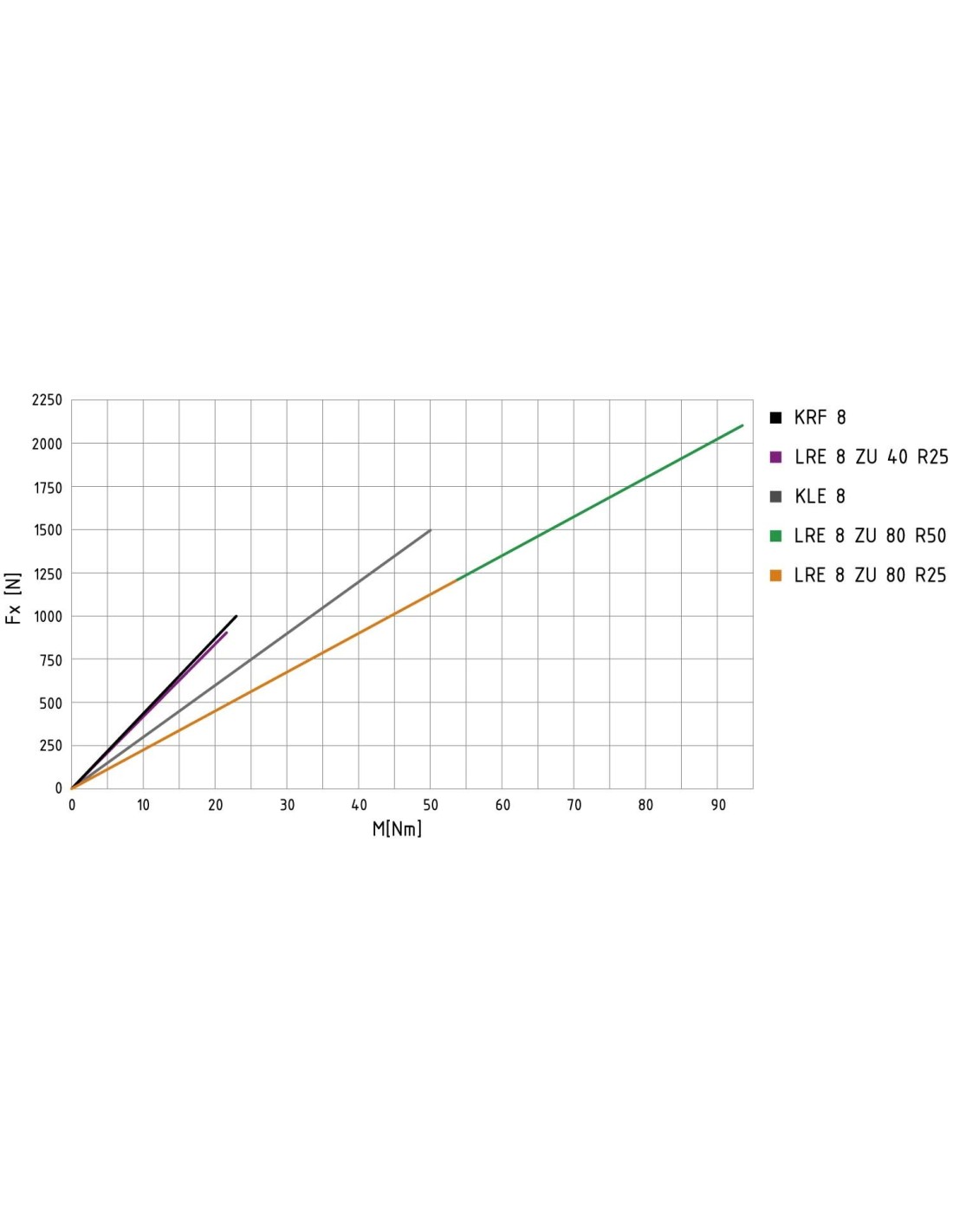

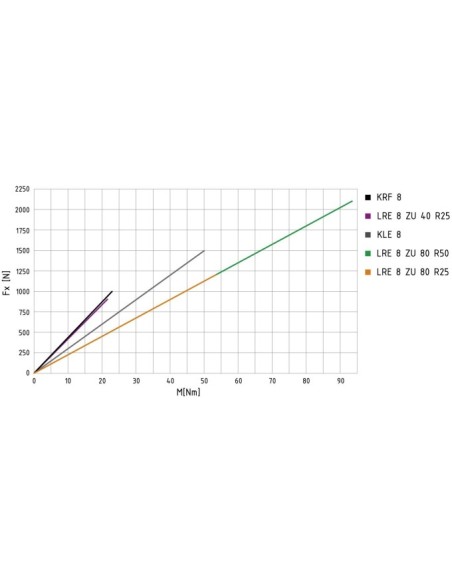

Carga útil Fx según par de giro aplicado M (correas dentadas Fx > 500)
•Rodillos ligeros distribuidos de forma entrecruzada para una alta velocidad
•Innovadora tecnología de deslizamiento – pistas de acero de alta resistencia conectados con el perfil guía de aluminio

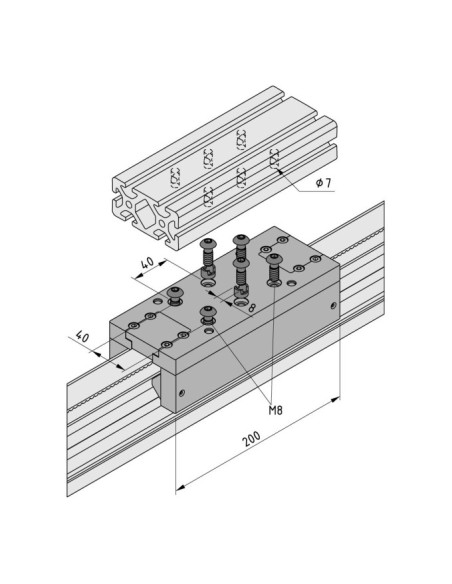

•Transporte sólido, rígido y deslizante con una amplia gama de opciones de conexiones y perfil brida integrado
•Unidad de control con mecanismo interno de reversión para un movimiento lo más suave posible cuando se trabaja con cargas poco pesadas en movimiento
•Las tres ranuras del Perfil 8 en los tres lados de la guía KRF aseguran una extrema flexibilidad de fijación
•Regulación simple con un mantenimiento mínimo, todos los elementos son accesibles desde el exterior
•Ejes de longitud a medida, longitud de guía hasta 6000 mm

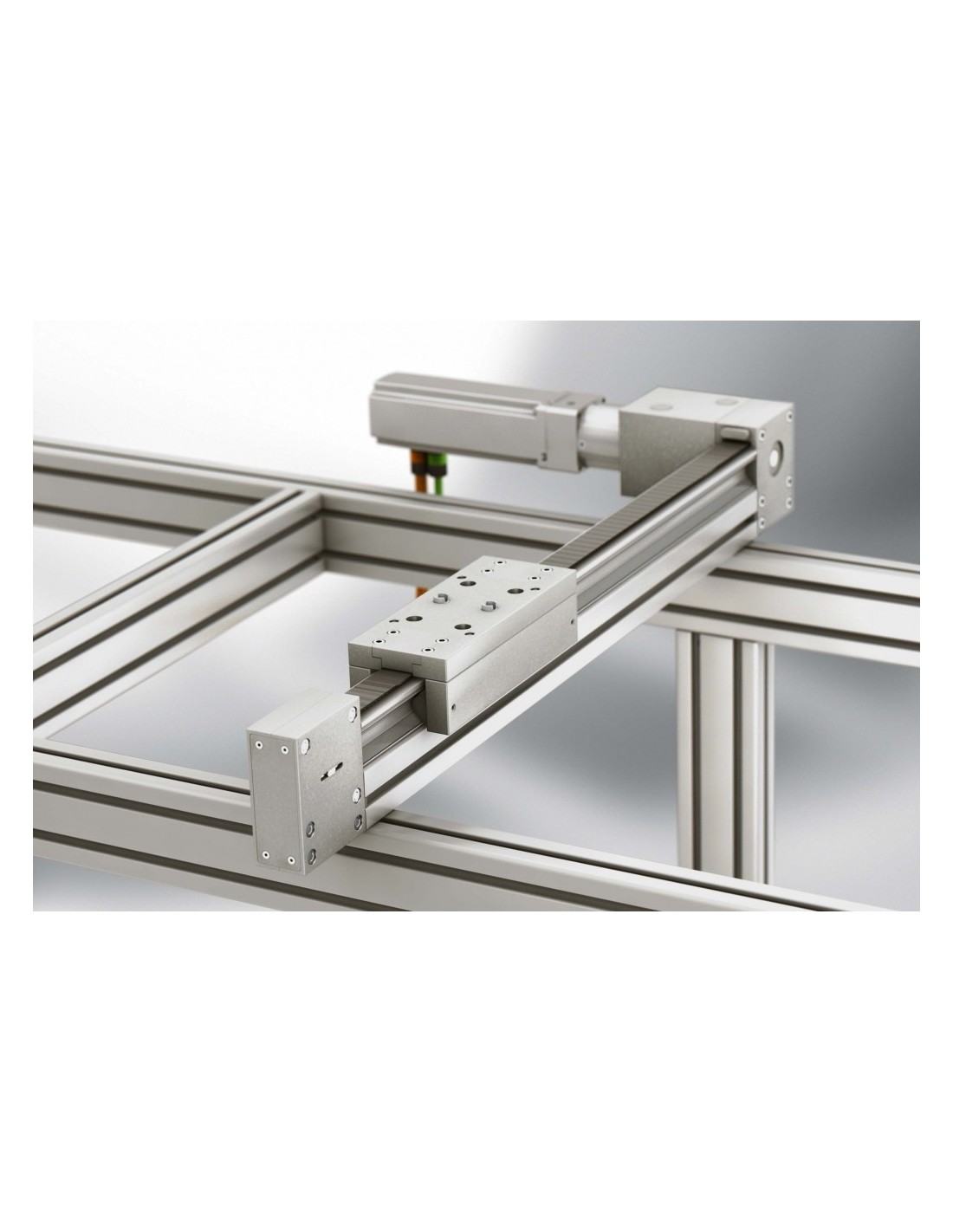

•Los motores de fijan fácilmente utilizando elementos de acoplamiento universales incluidos en el kit de accionamientoLas unidades lineales KRF se complementan con una amplia gama de útiles accesorios, que permiten una fácil sujeción de construcciones deslizantes y módulos de accionamiento.
La flexión máxima, fmáx del sistema depende de las medidas de la sección, de la distáncia entre soportes y de la fuerza aplicada. No debería superar 1 mm/m. Si la linearidad del movimiento deber ser muy precisa, deberá instalarse un soporte al perfil de la KRF.

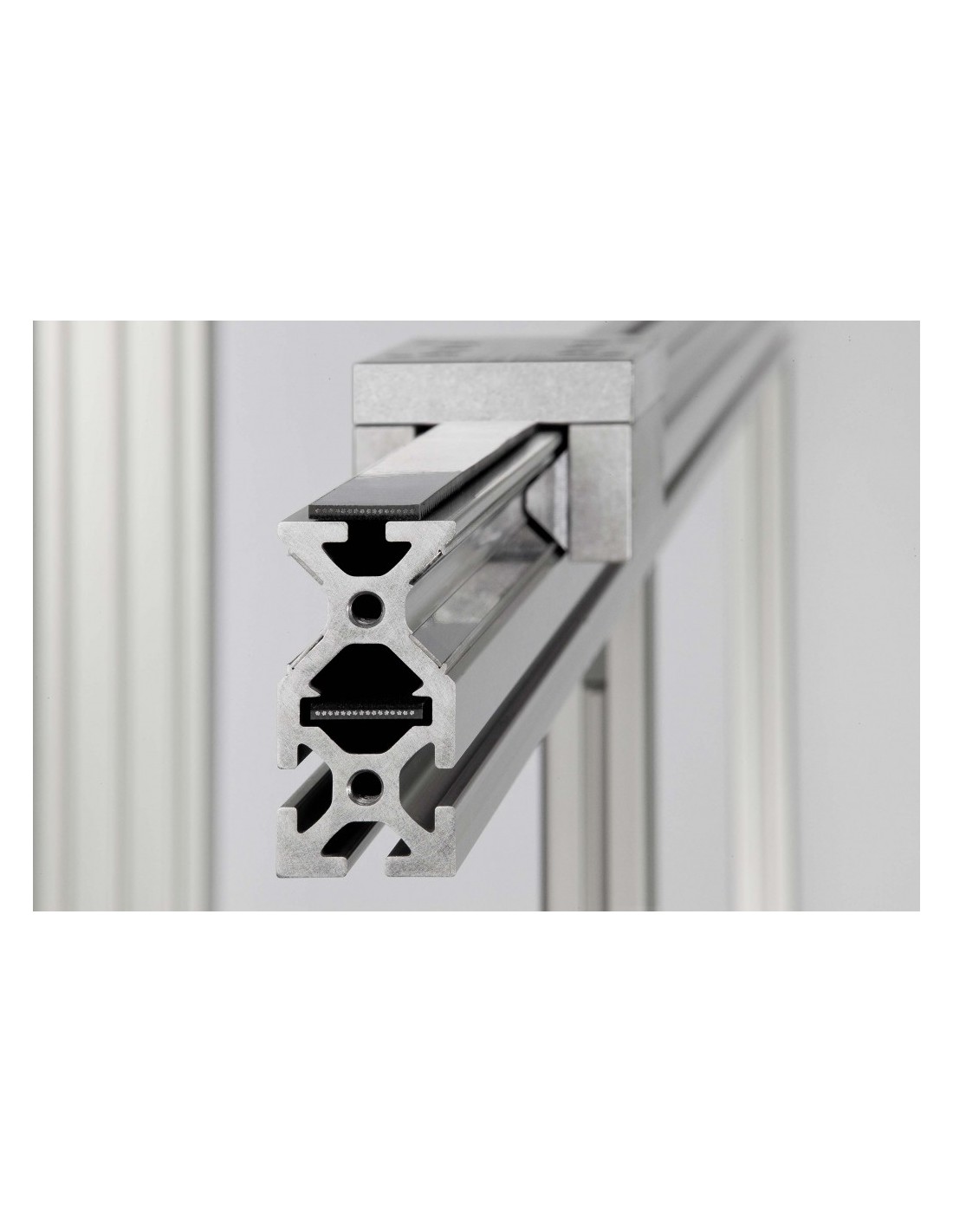

La guía de rodadura con la mejor relación carga / tamaño de todos los elementos motrices de item.
•Rodillos ligeros distribuidos de forma entrecruzada para una alta velocidad
•Innovadora tecnología de deslizamiento – pistas de acero de alta resistencia conectados con el perfil guía de aluminio
•Transporte sólido, rígido y deslizante con una amplia gama de opciones de conexiones y perfil brida integrado
•Unidad de control con mecanismo interno de reversión para un movimiento lo más suave posible cuando se trabaja con cargas poco pesadas en movimiento
•Las tres ranuras del Perfil 8 en los tres lados de la guía KRF aseguran una extrema flexibilidad de fijación
•Regulación simple con un mantenimiento mínimo, todos los elementos son accesibles desde el exterior
•Ejes de longitud a medida, longitud de guía hasta 6000 mm
•Los motores de fijan fácilmente utilizando elementos de acoplamiento universales incluidos en el kit de accionamientoLas unidades lineales KRF se complementan con una amplia gama de útiles accesorios, que permiten una fácil sujeción de construcciones deslizantes y módulos de accionamiento.

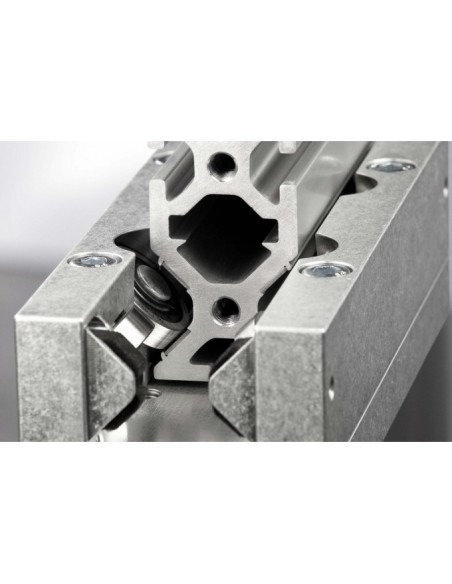

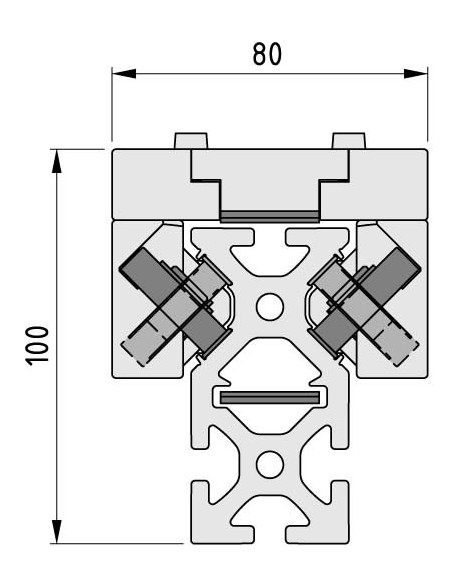

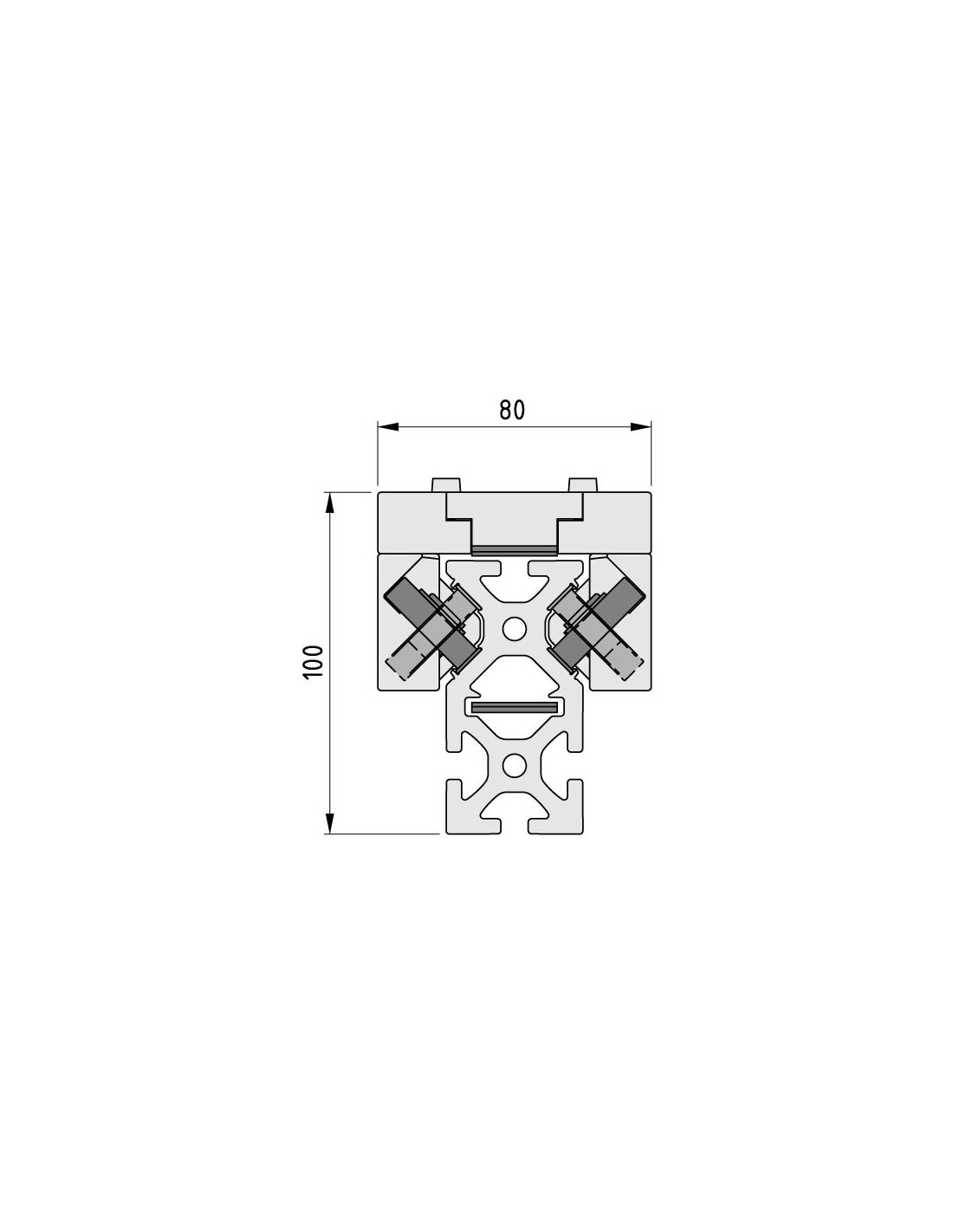

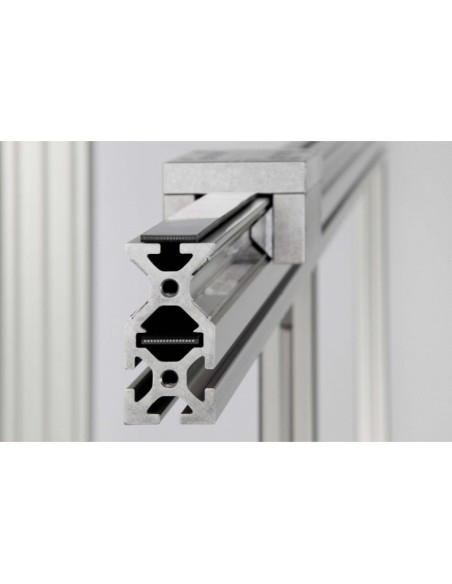

8 rodillos, dispuestos en cruz, eliminan la holgura y garantizan la máxima capacidad de carga en dimensiones compactas.

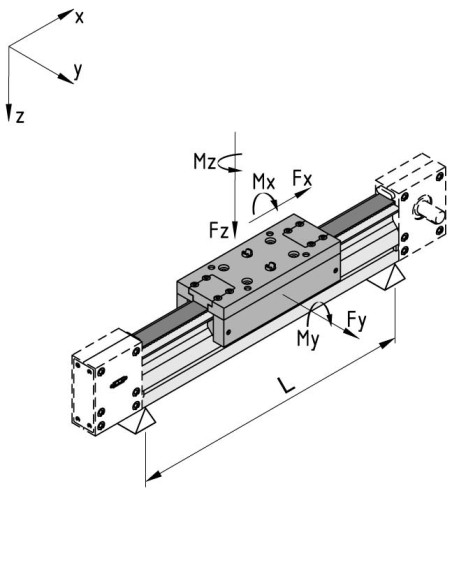

Especificaciones de la carga

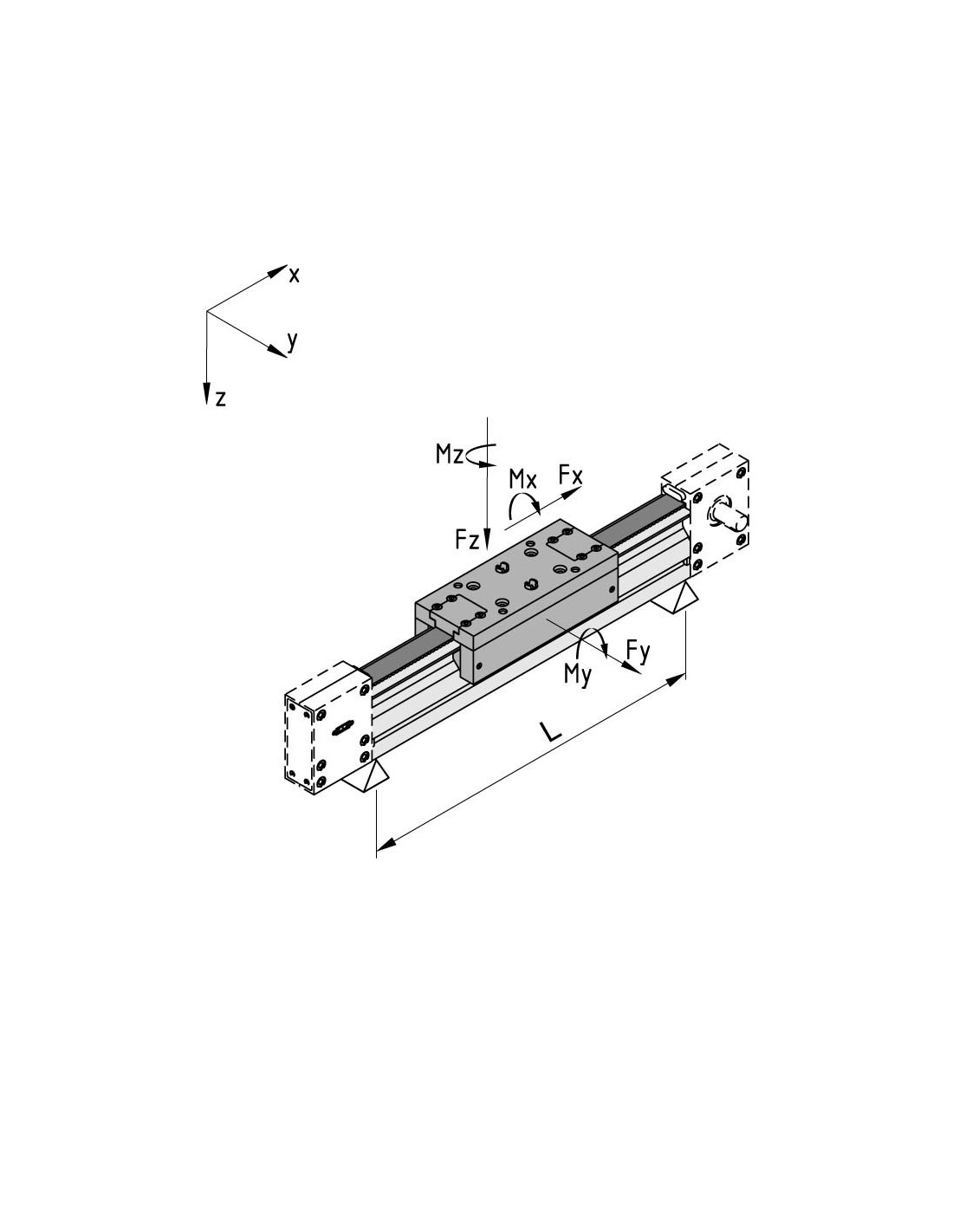

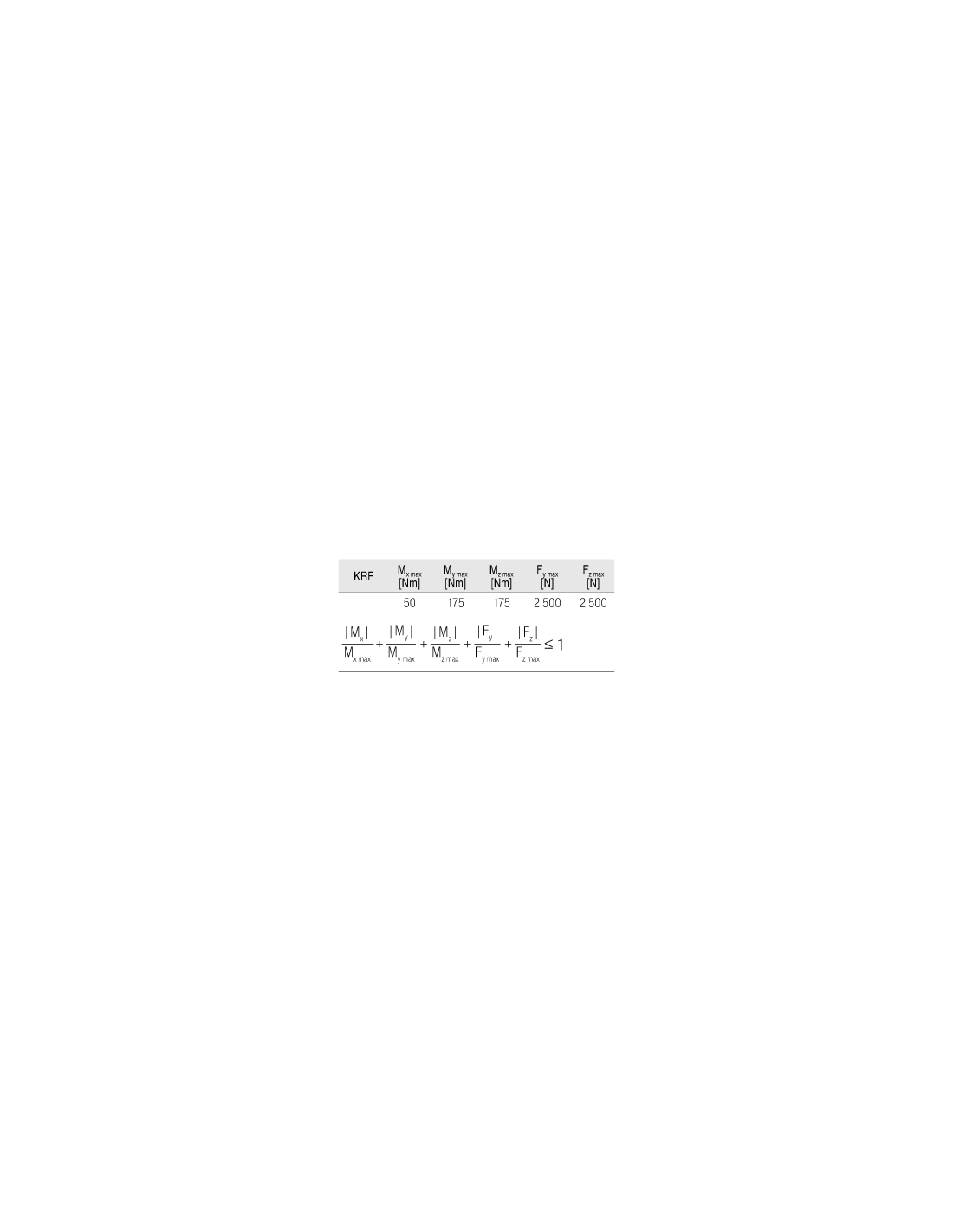

Método simplificado para determinar la carga máxima admisible de una KRF:

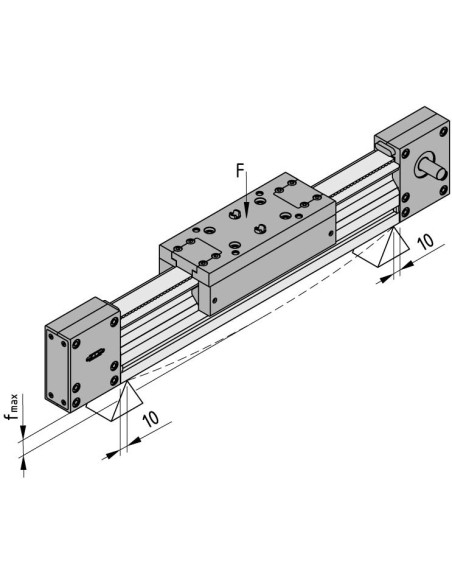

Flexión
La flexión máxima, fmáx del sistema depende de las medidas de la sección, de la distáncia entre soportes y de la fuerza aplicada. No debería superar 1 mm/m. Si la linearidad del movimiento deber ser muy precisa, deberá instalarse un soporte al perfil de la KRF.
Descargasrequest
Instrucciones de montaje
- Serie
- Serie 8
- ESD
- Si
