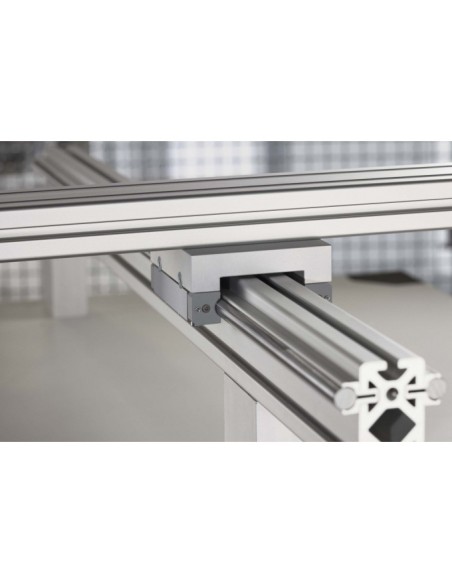

Carro para guía lineal 8 D14 120x40

Carro para guía lineal 8 D14 120x40Propiedades

ESD	si
Peso (Kg)	1.31
Unidad de suministro	Kit
Serie	8



Descripción2 unidades de guía linealPlaca carro, Al4 tornillos de ajuste 8 M5, St, zinc.6 tornillos Allen DIN 6912-M5x40, St, zinc.Notas sobre el uso e instalaciónComponentes2 unidades de guía lineal
Placa carro, Al
4 tornillos de ajuste 8 M5, St, zinc.
6 tornillos Allen DIN 6912-M5x40, St, zinc.
Notas sobre el uso e instalación





¿Busca una guía lineal más rígida y compacta que las guías de rodillos, pero que sea igual de modular y fácil de montar en perfiles estándar?
Los carros con guía lineal de item son exactamente lo que necesita.
Carros completos para perfiles de 40 y 80 mm, montados sobre calibrados en perfiles brida. Otras ventajas de estos elementos de guía son su facilidad de montaje, su baja masa en movimiento y su fácil ajuste.Los calibrados D14 pueden montarse en perfiles 8 (no en las variantes E o ligeras) con anchos de 40 y 80 mm. Longitud máxima de la guía: 6.000 mm. La guía es particularmente adecuada para cargas de tracción y compresión en la placa del carro.

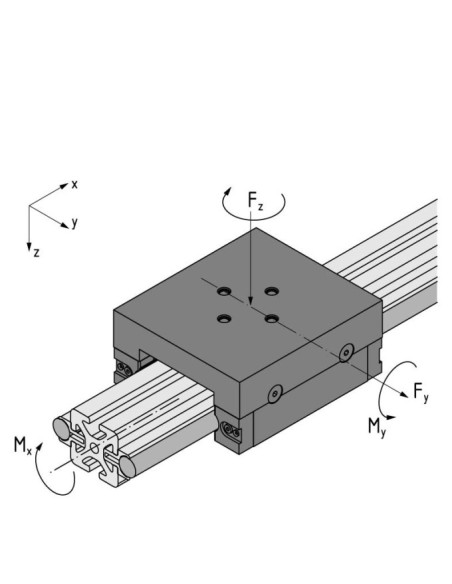

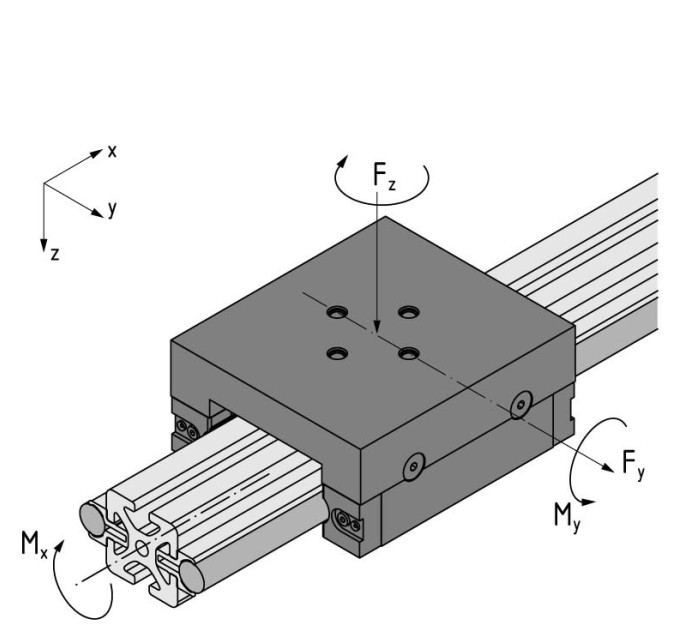

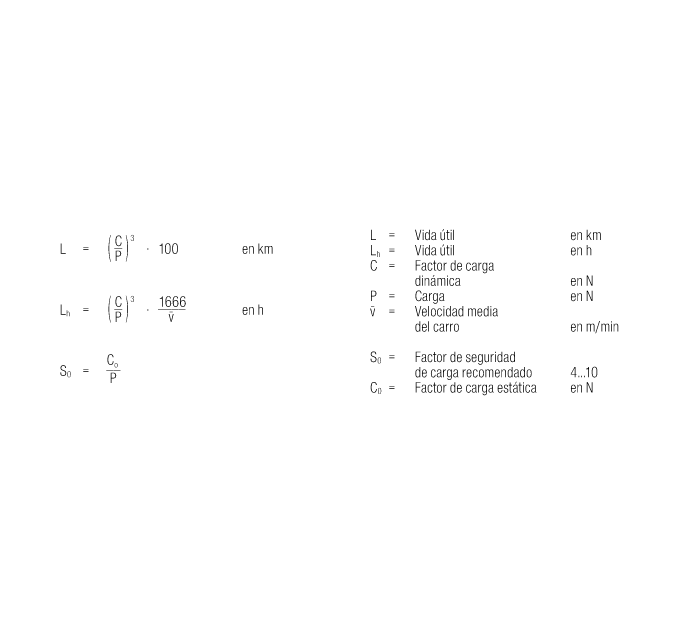

Los factores de carga estáticos y dinámicos y el momento estático, caracterizan el contacto de rodadura entre el carro y el carril, y se utilizan para calcular la vida útil tomando como base las reglas para el cálculo de rodamientos:

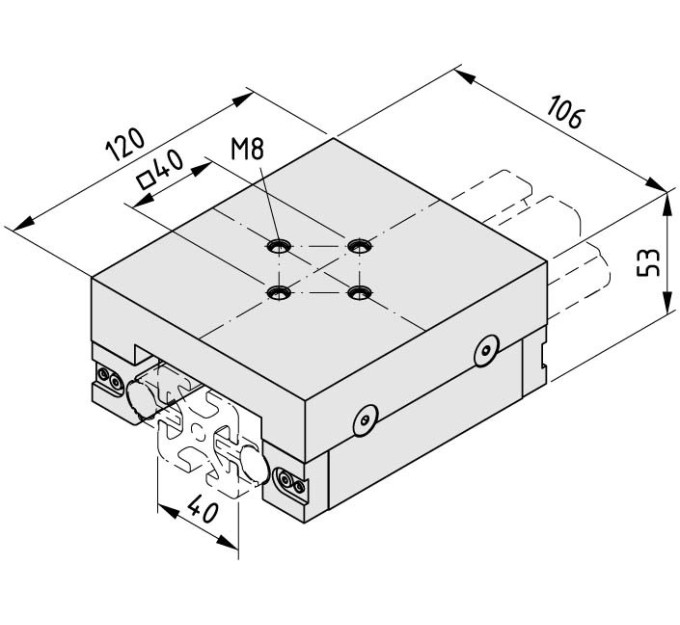

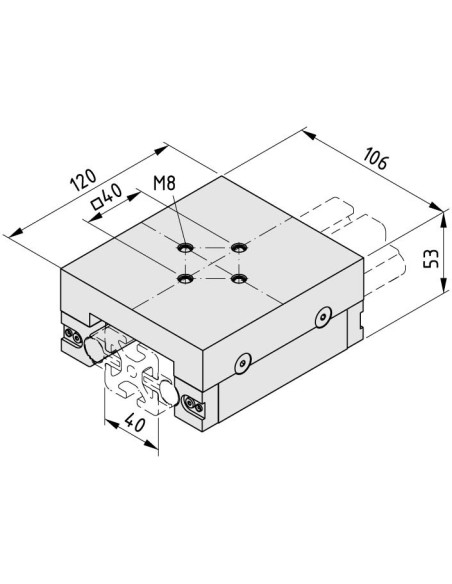

Taladros de unión universal en la placa del carro

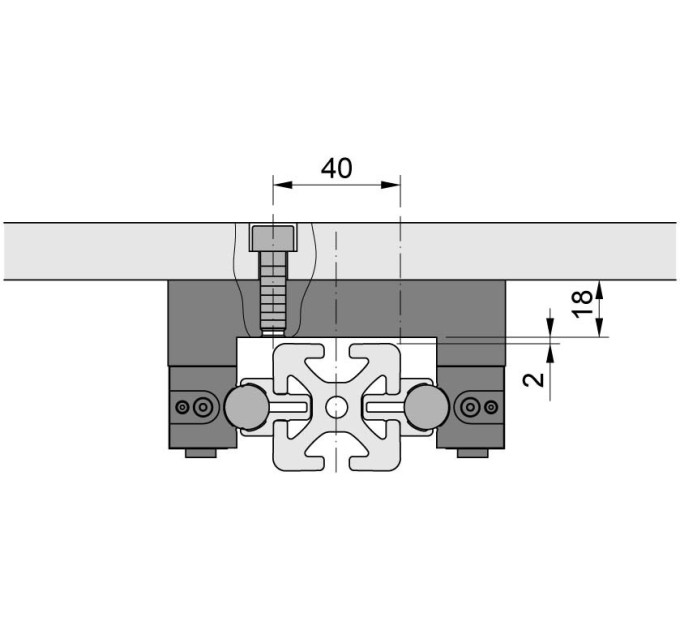

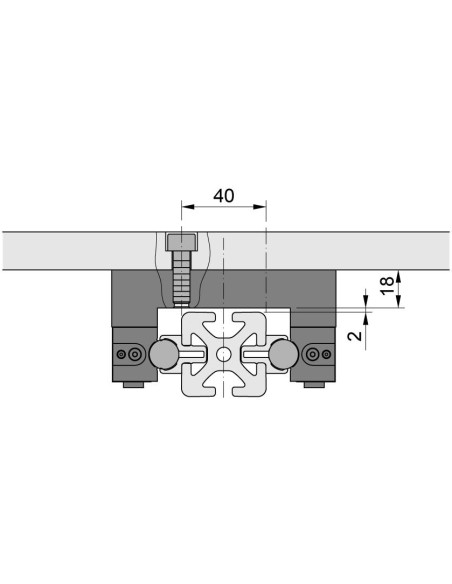

Agujeros roscados de M8 para fijar a perfiles y demás estructuras.



Fuerza de transmisión:

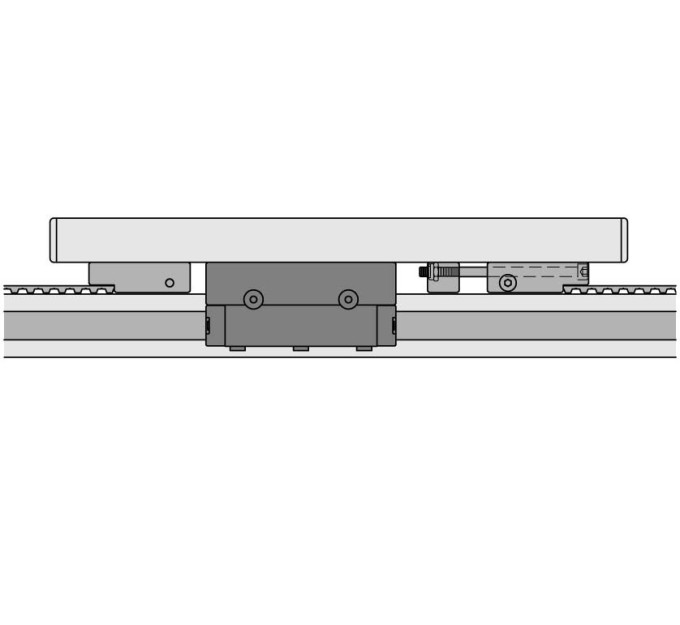

Una correa dentada o un husillo KGT pueden unirse a un perfil 8 atornillado a la placa de carro.
