Ángulo soporte barandilla 85 100x80
Ángulo soporte barandilla 85 100x80
Ángulo soporte barandilla 85 100x80
Ángulo soporte barandilla 85 100x80

Ángulo soporte barandilla 85 100x80

   0.0.622.20
Formato
  • Caja de 1
Para hacer pedidos necesitas estar registrado

Ángulo soporte barandilla 8/5 100x80Propiedades
ESDsi
Peso (g)135
Unidad de suministroKit
MaterialZamak, similar al RAL 9006 aluminio
SerieAPS
Serie5
Serie8



DescripciónTetón, zamakTuerca V 8 M6, St, zinc.Tuerca 5 M5, St, zinc.Tornillo Allen DIN 7984-M6x16, St, zinc.Tornillo Allen DIN 912-M5x8, St, zinc.ComponentesTetón, zamak
Tuerca V 8 M6, St, zinc.
Tuerca 5 M5, St, zinc.
Tornillo Allen DIN 7984-M6x16, St, zinc.
Tornillo Allen DIN 912-M5x8, St, zinc.









Colocada al lado de la carrilera, la barandilla de perfiles 5 proporciona a sus productos el soporte que necesitan para mantenerse en curso. La barandilla también ofrece un amplio ajuste en vertical y horizontal.

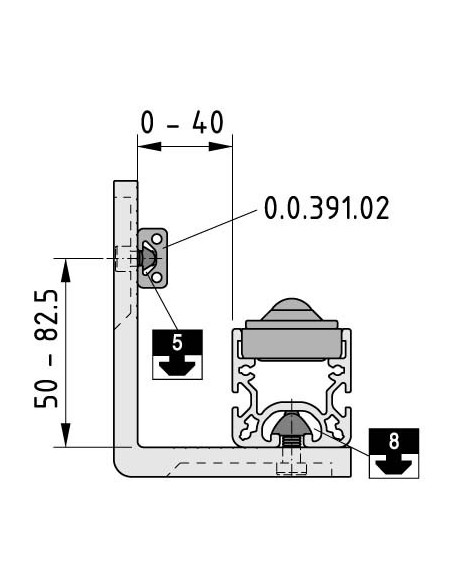

Una barandilla fabricada con perfiles de la línea 5 proporciona a los contenedores y a las mercancías el apoyo lateral que necesitan en el transportador de rodillos 8 D30. El soporte de barandilla 8/5 100x80 se fija a la ranura de la línea 8 del carril de rodadura 8 40x40. Gracias a su amplio rango de ajuste, la distancia entre la barandilla y el transportador de rodillos puede ajustarse fácilmente.La barandilla propiamente dicha se fabrica a medida con perfiles de la línea 5, como el perfil plano 5 40x10 (0.0.391.06) o el perfil 5 40x10 (0.0.391.06). De este modo se puede ajustar la altura de la barandilla según las necesidades.Los perfiles de la serie 5 instalados en los tramos curvos del transportador de rodillos se conectan entre sí mediante el juego de fijación de barandillas 5-135°. Esto permite una transición suave sin bordes afilados en la barandilla.






DescargasDocumentación técnica



Serie
Serie APS
ESD
Si
Material
Zamak, similar al RAL 9006 aluminio
