Ángulo fijación barandilla 5-135º

Ángulo fijación barandilla 5-135ºPropiedades

ESD	si
Peso (g)	15
Unidad de suministro	Kit
Serie	APS
Serie	5



DescripciónEscuadra 5-135°, acero, inoxidable2 tuercas de ranura en T 5 St M5, acero, zincado brillante2 tornillos gota de sebo ISO 7380 M5x6, acero, zincado brillanteComponentesEscuadra 5-135°, acero, inoxidable
2 tuercas de ranura en T 5 St M5, acero, zincado brillante
2 tornillos gota de sebo ISO 7380 M5x6, acero, zincado brillante







Colocada al lado de la carrilera, la barandilla de perfiles 5 proporciona a sus productos el soporte que necesitan para mantenerse en curso. La barandilla también ofrece un amplio ajuste en vertical y horizontal.

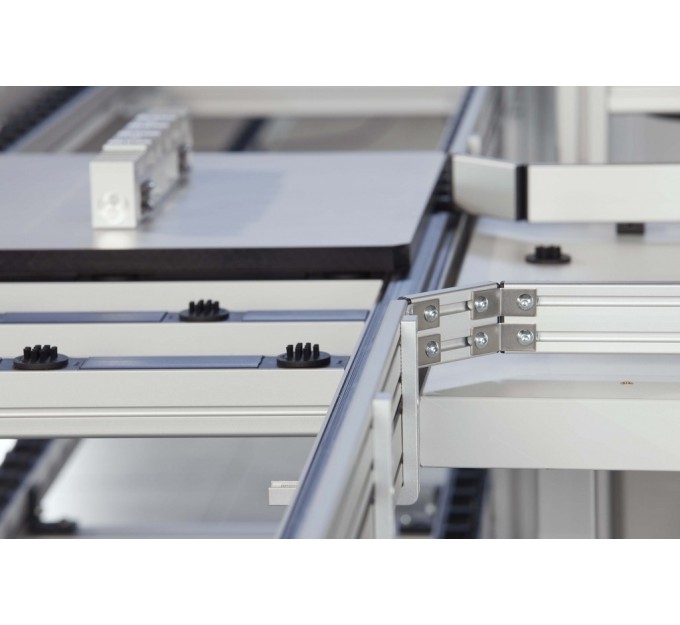

Una barandilla fabricada con perfiles de la línea 5 proporciona a los contenedores y a las mercancías el apoyo lateral que necesitan en el transportador de rodillos 8 D30. El soporte de barandilla 8/5 100x80 se fija a la ranura de la línea 8 del carril de rodadura 8 40x40. Gracias a su amplio rango de ajuste, la distancia entre la barandilla y el transportador de rodillos puede ajustarse fácilmente.La barandilla propiamente dicha se fabrica a medida con perfiles de la línea 5, como el perfil plano 5 40x10 (0.0.391.06) o el perfil 5 40x10 (0.0.391.06). De este modo se puede ajustar la altura de la barandilla según las necesidades.Los perfiles de la serie 5 instalados en los tramos curvos del transportador de rodillos se conectan entre sí mediante el juego de fijación de barandillas 5-135°. Esto permite una transición suave sin bordes afilados en la barandilla.
