Soporte de tubo 6 D30Propiedades
ESDsi
Peso (g)69
Unidad de suministroKit
SerieD30

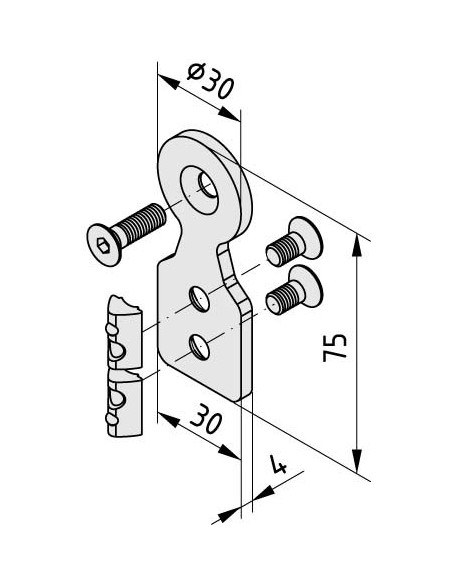

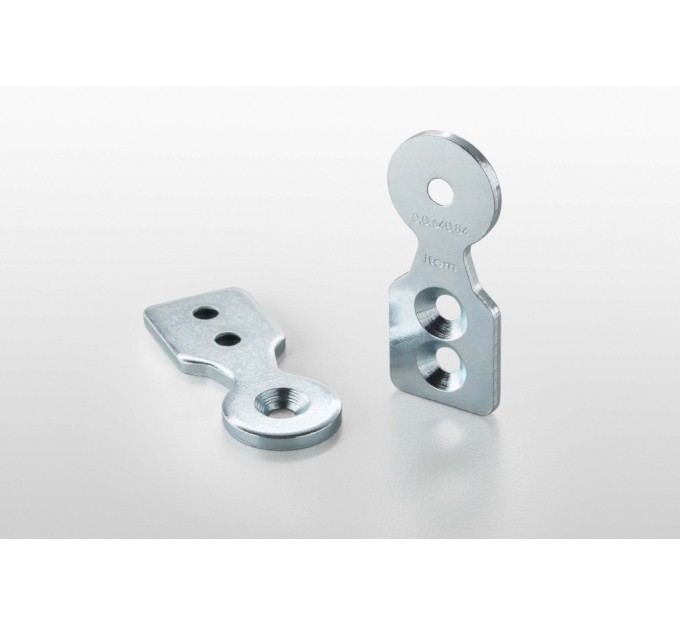

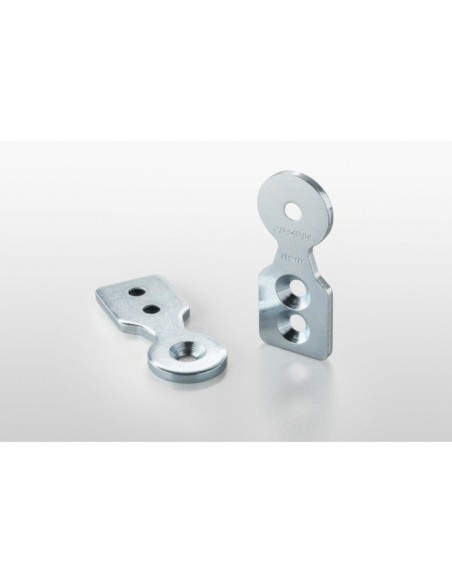

DescripciónEscuadra D30, acero, zincado brillante2 tuercas perfil 6 St M6, acero, zincado brillante2 tornillos avellanados DIN 7991 M6x12, acero, zincado brillanteTornillo avellanado DIN 7991 M6x20, acero, zincado brillanteComponentesEscuadra D30, acero, zincado brillante
2 tuercas perfil 6 St M6, acero, zincado brillante
2 tornillos avellanados DIN 7991 M6x12, acero, zincado brillante
Tornillo avellanado DIN 7991 M6x20, acero, zincado brillante

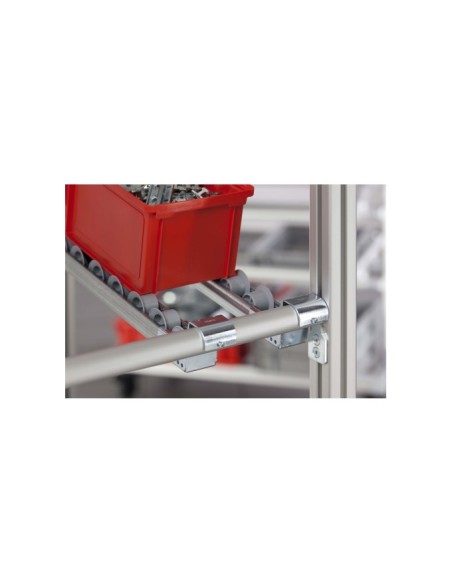

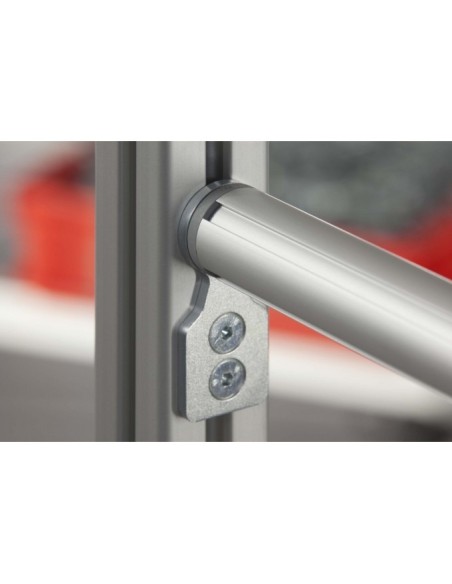

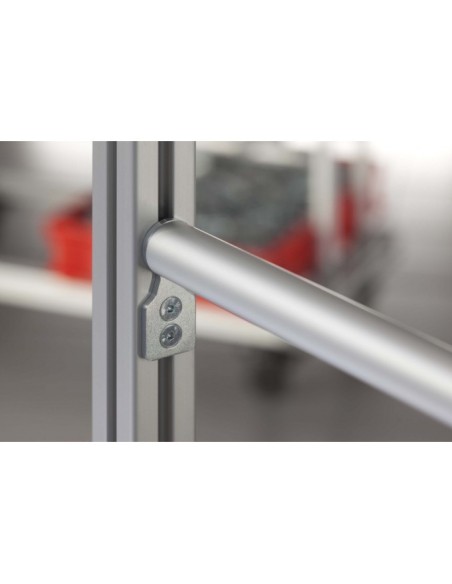

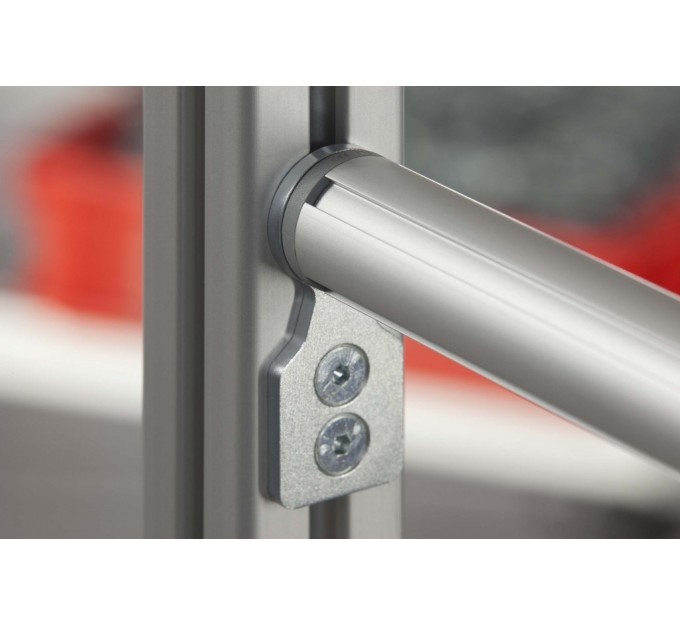

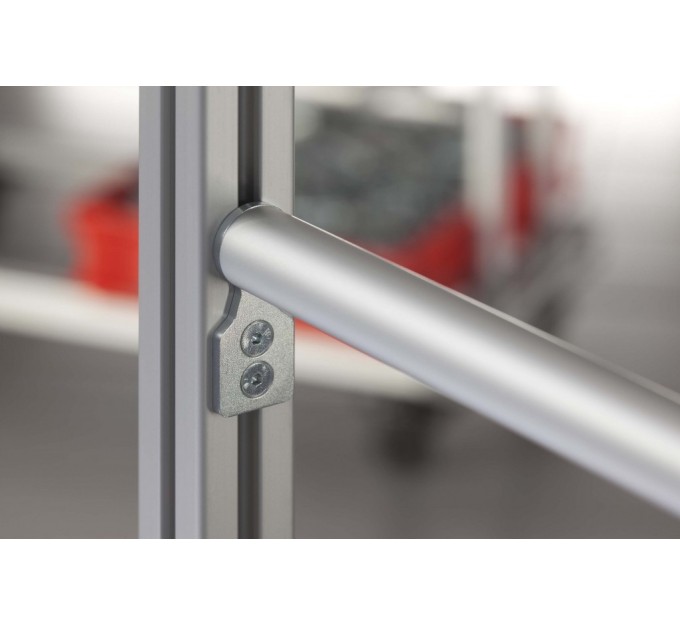

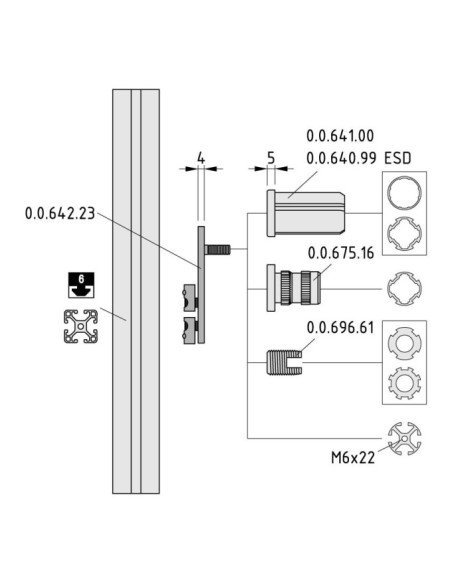

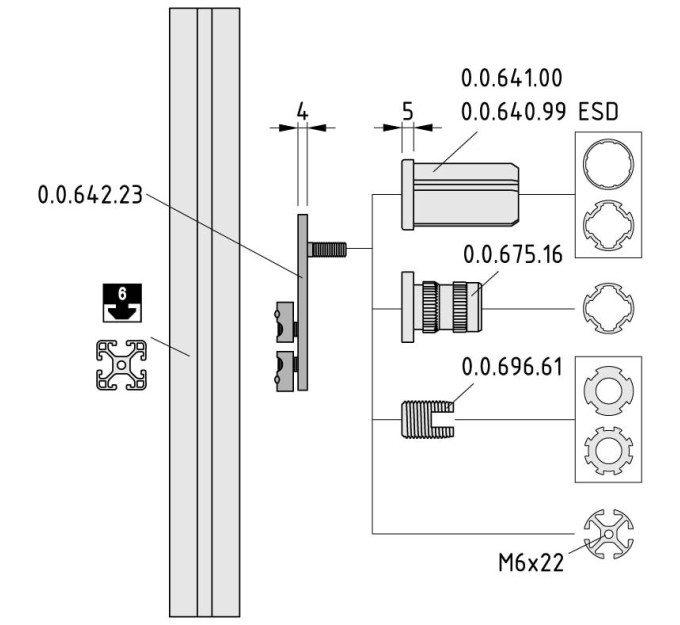

Compatibilidad asegurada: los soportes de tubo D30 pueden utilizarse para unir un tubo (perfilado) D30 entre dos perfiles del sistema de construcción modular MB de item. Este soporte compacto y resistente está disponible para ranuras de las series 6 y 8.Los soportes de tubo D30 se unen al tubo perfilado D30 o al tubo D30 con un tornillo M6. Debe utilizarse un inserto roscado D30 para realizar esta fijación. En el caso de perfiles 6 D30, se practica una rosca en el núcleo.






Compatibilidad asegurada.
Facilitando el enlace entre la serie D30 con la serie 8 o serie 6.

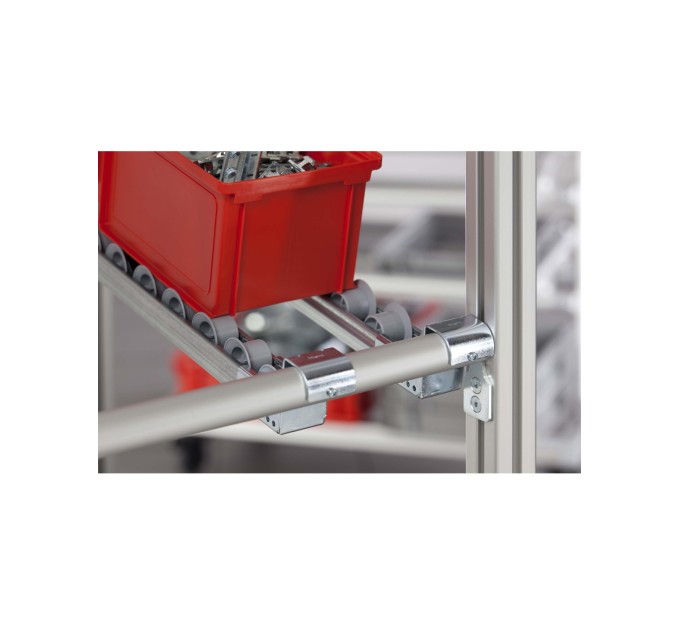

Gracias a esta solución se puede usar el sistema de tubos cilíndricos de la serie D30 para ampliar o reforzar una estructura convencional basada en el sistema MB.






Con el perfil 6 D30, la rosca M6 puede mecanizarse directamente al núcleo del perfil.

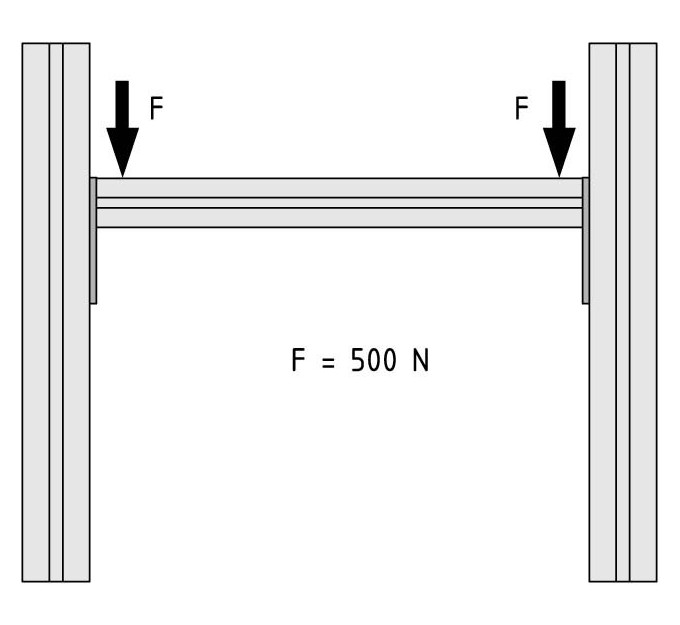

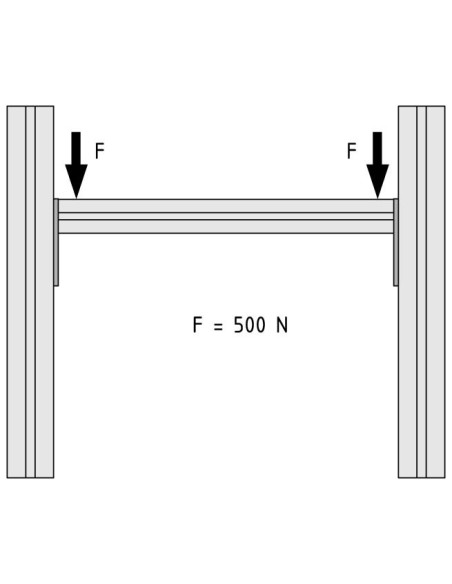

En el caso de cornisas y brazos en voladizo, el par de la carga requiere la utilización de un inserto metálico roscado como, por ejemplo, el inserto roscado, tubo perfilado D30 HD M6 (0.0.696.61) o una fijación mediante tornillo al perfil 6 D30 a través de una rosca practicada en el núcleo.
