Unión D30

Unión D30Propiedades

ESD	si
Peso (g)	105
Unidad de suministro	Pieza
Par (Nm)	10
Serie	D30



DescripciónPremontado2 medias uniones, aluminio  de fundición, naturalTornillo Allen similar a DIN 912 M6x29.4, acero, zincado brillante Tuerca hexagonal DIN 934 M6-I8I, acero, zincado brillanteComponentesPremontado
2 medias uniones, aluminio  de fundición, natural
Tornillo Allen similar a DIN 912 M6x29.4, acero, zincado brillante
Tuerca hexagonal DIN 934 M6-I8I, acero, zincado brillante





Profiled clamping surfaces ensure an ESD-safe electrical connection between basic elements, the tubes and fasteners.

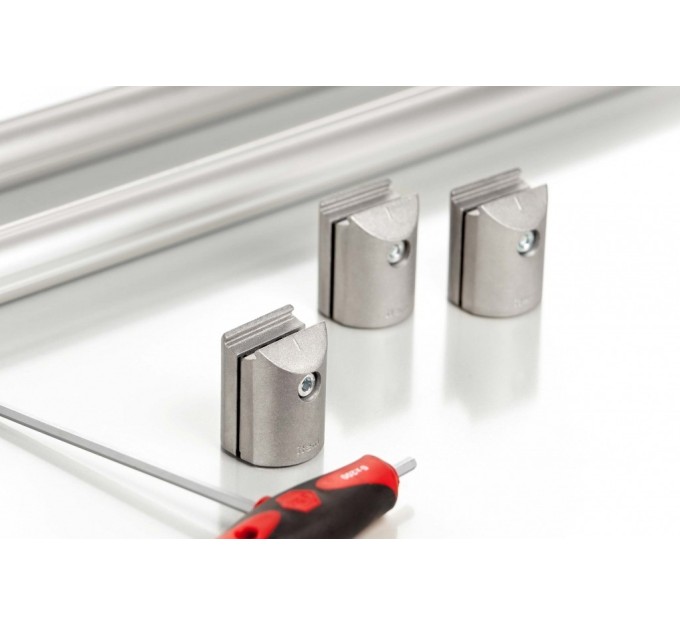

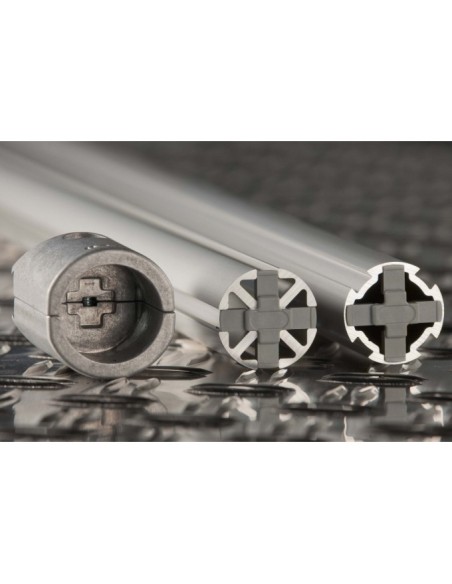

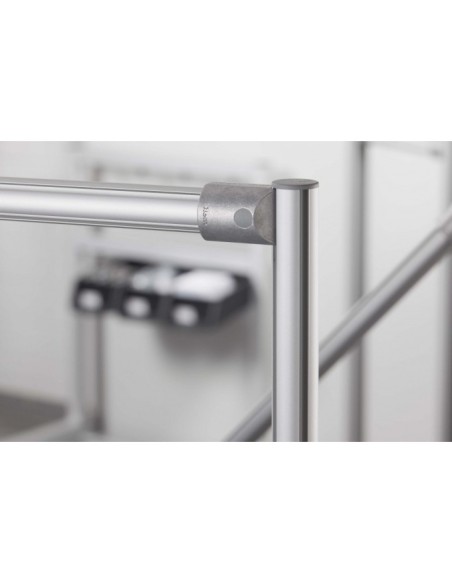

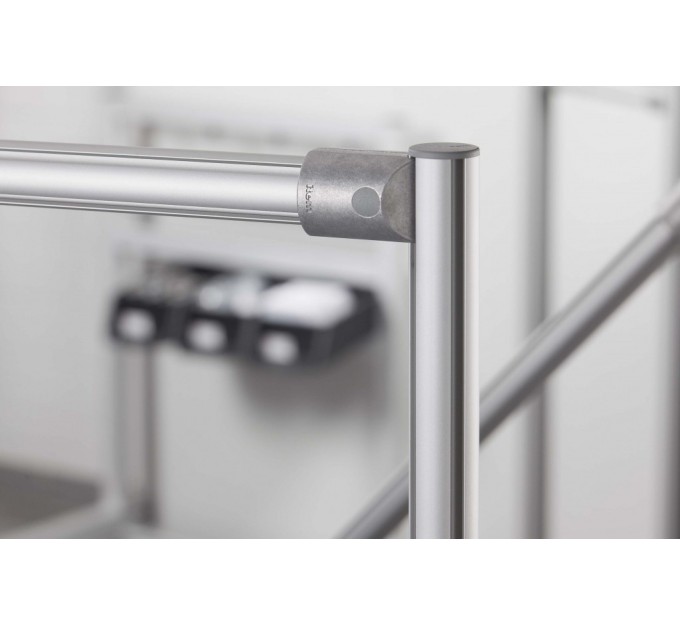

Unión a 90° universal – La unión D30 de aluminio crea una sujeción duradera sin fluencias con tubos perfilados D30 y perfiles 6 D30. En un mismo punto se pueden conectar hasta cuatro uniones. Para utilizar la unión D30 con un tubo D30 se necesita un adaptador de tubo D30. Las tolerancias de corte se compensan mediante la unión D30. Está formada por dos mitades que abrazan los tubos y tubos perfilados D30. De esta forma se garantiza un contacto conductor, ya que el aluminio está en contacto con aluminio.

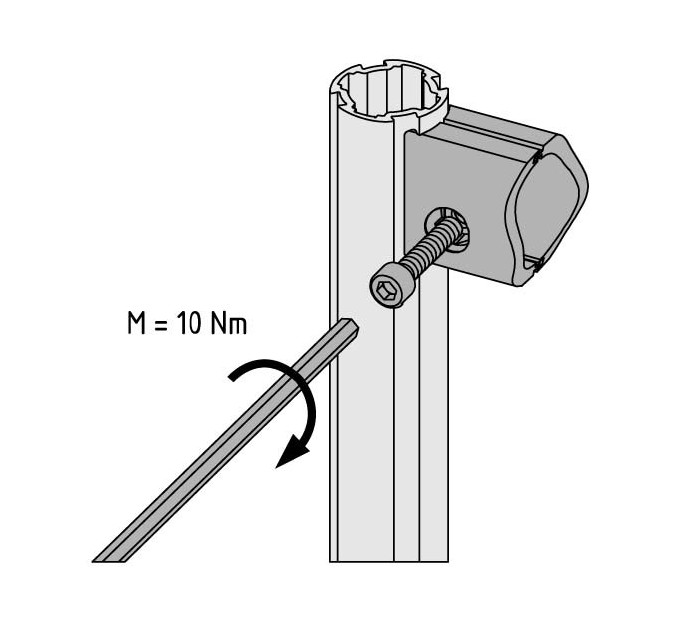

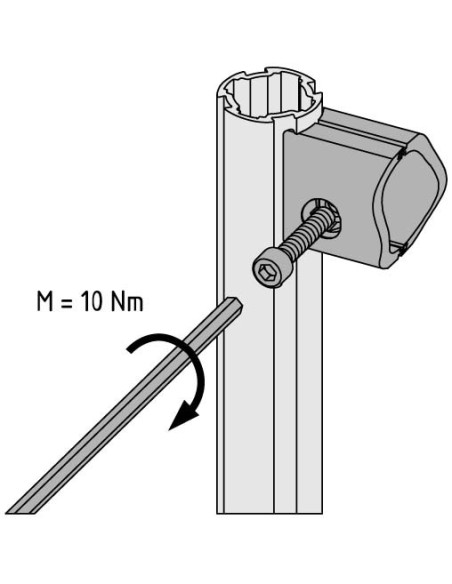

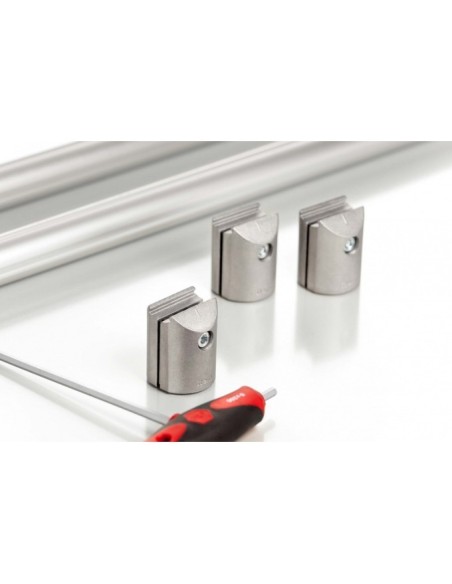

La unión D30 se suministra premotada, ahorrando tiempo en el montaje. Para su fijación, se inserta la unión en el tubo, se coloca en posición y se aprieta. La unión se aguanta por sí sola, lo que permite a una sola persona montar las estructuras.



Unión a 90° universal – La unión D30 de aluminio crea una sujeción duradera sin fluencias con tubos perfilados D30 y perfiles 6 D30. En un mismo punto se pueden conectar hasta cuatro uniones. Para utilizar la unión D30 con un tubo D30 se necesita un adaptador de tubo D30. Las tolerancias de corte se compensan mediante la unión D30. Está formada por dos mitades que abrazan los tubos y tubos perfilados D30. De esta forma se garantiza un contacto conductor, ya que el aluminio está en contacto con aluminio.
La unión D30 se suministra premotada, ahorrando tiempo en el montaje. Para su fijación, se inserta la unión en el tubo, se coloca en posición y se aprieta. La unión se aguanta por sí sola, lo que permite a una sola persona montar las estructuras.

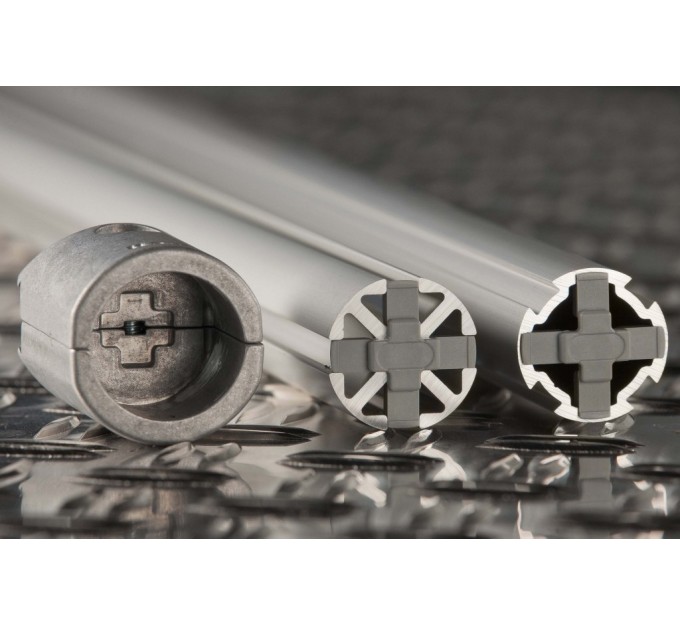

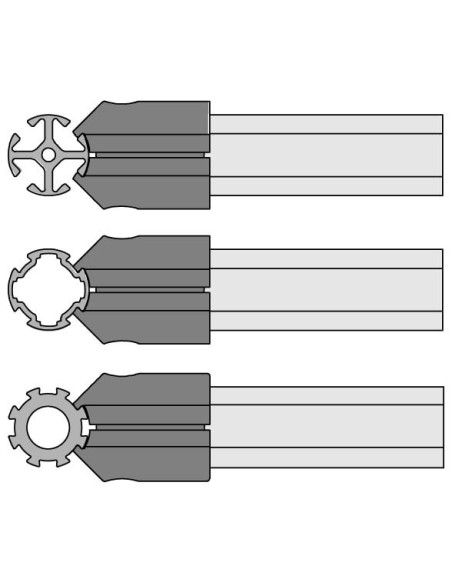

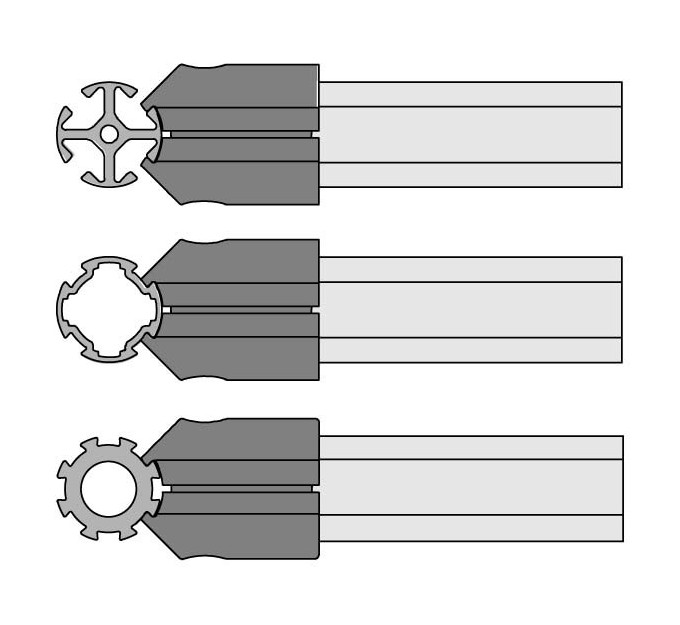

Alineación que persiste: las crucetas antigiro 6 D30 garantizan que los tubos perfilados D30 y los perfiles 6 D30 siempre estén orientados perfectamente dentro de las uniones D30 que utilizan tecnología de embridado externo. Esto ayuda a garantizar que los accesorios se encuentran en el lugar adecuado. Las crucetas antigiro 6 D30-45° facilitan la conexión de travesaños diagonales formando un ángulo de 45° al posicionar perfectamente los flancos del perfil.

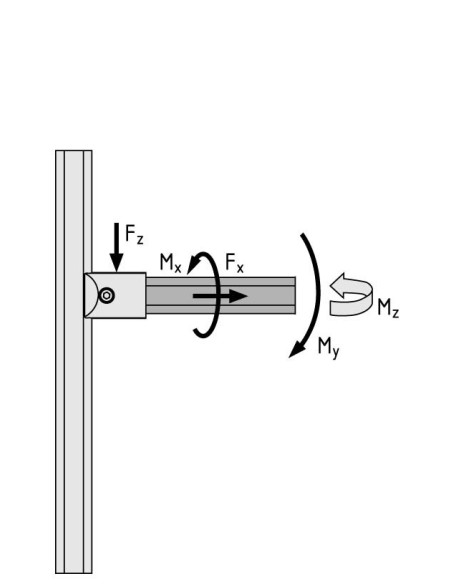

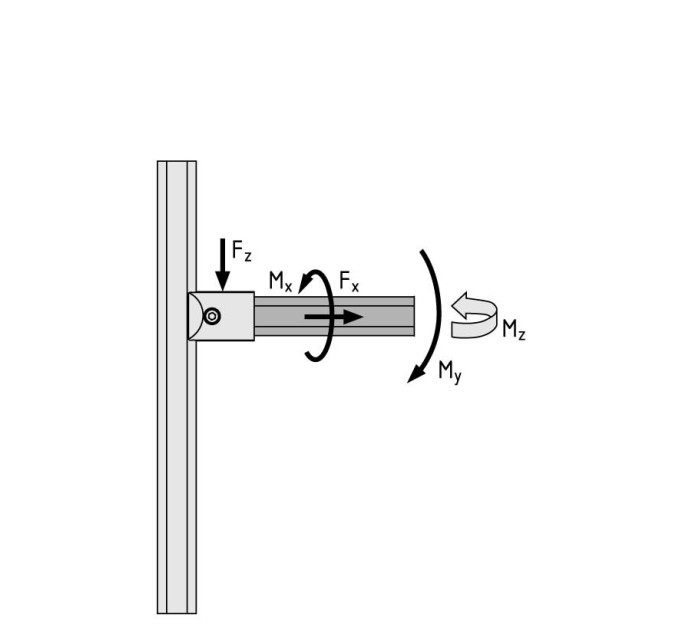

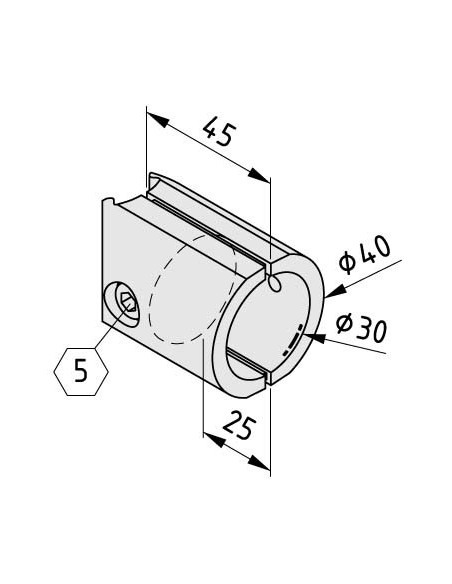

Unión D30
F_x = 500 N
F_z = 500 N
M_x = 5 Nm
M_y = 50 Nm
M_z = 20 Nm

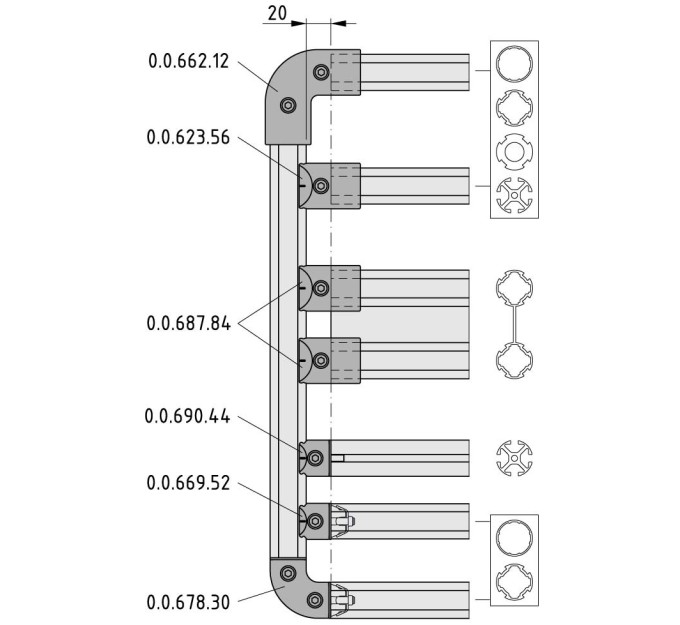

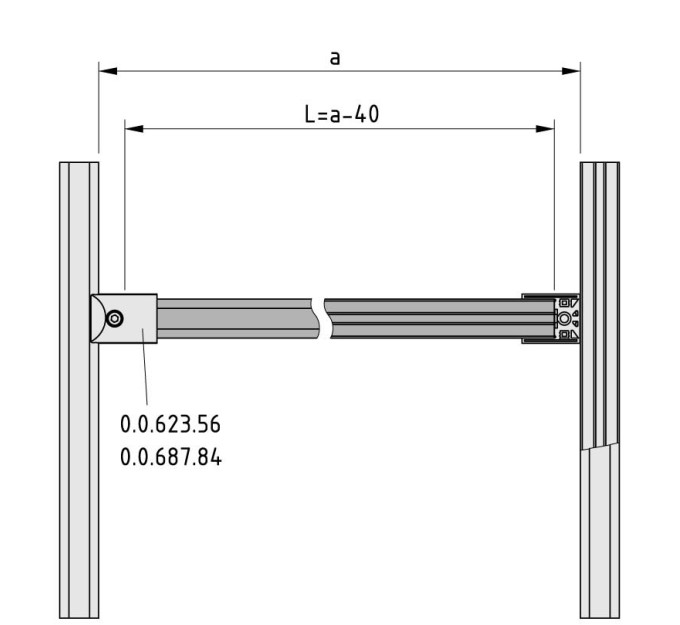

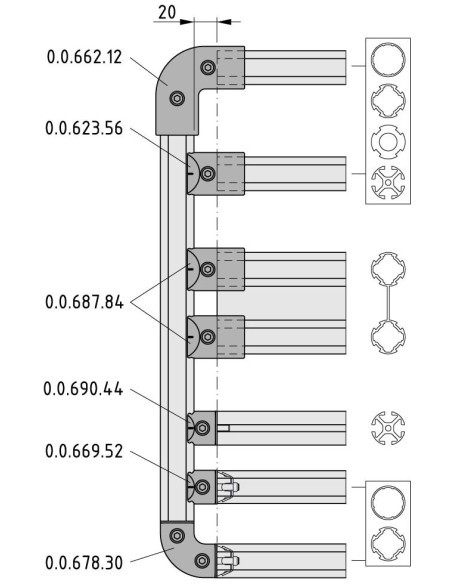

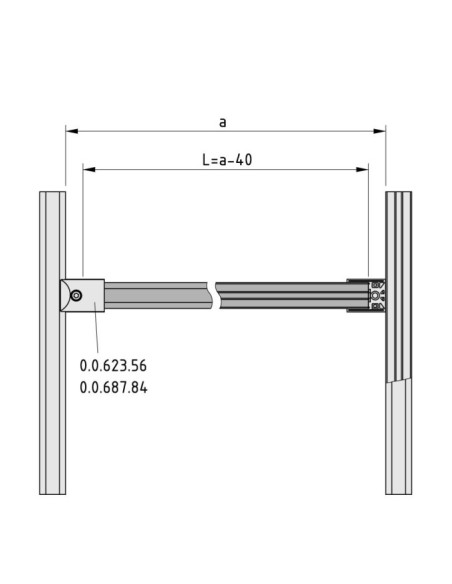

Las uniones con tecnología de embridado externo e interno para conexiones de 90° pueden utilizarse conjuntamente. La longitud de perfil efectiva es idéntica. Debe tenerse en cuenta el espaciado de 20 mm.







DescargasESD Product Qualification
