Perfil puerta X 8 40x40- 180º - XMS natural
Perfil puerta X 8 40x40- 180º - XMS natural
Perfil puerta X 8 40x40- 180º - XMS natural
Perfil puerta X 8 40x40- 180º - XMS natural

Perfil puerta X 8 40x40- 180º - XMS natural

   0.0.649.52
Formato
  • Caja de 8 unidades
  • Barra de 6000

Perfil puerta X 8 40x40- 180º - XMS, naturalPropiedades
CaracterísticaNatural
ESDsi
Sección transversal6.31
Momento de inercia, torsional4.34
Momento de inercia, eje x7.63
Momento de inercia, eje y9.2
Peso, espec. Longitud1.7
Unidad de suministrocorte máx. 6000 mm
MaterialAl, anodizado
Momento resistente, eje x3.65
Momento resistente, eje y4.6
Seriex
Serie8

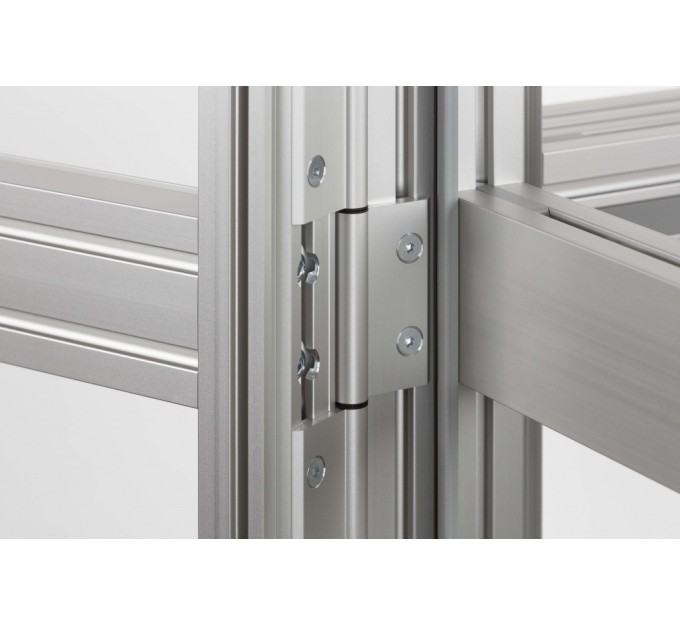

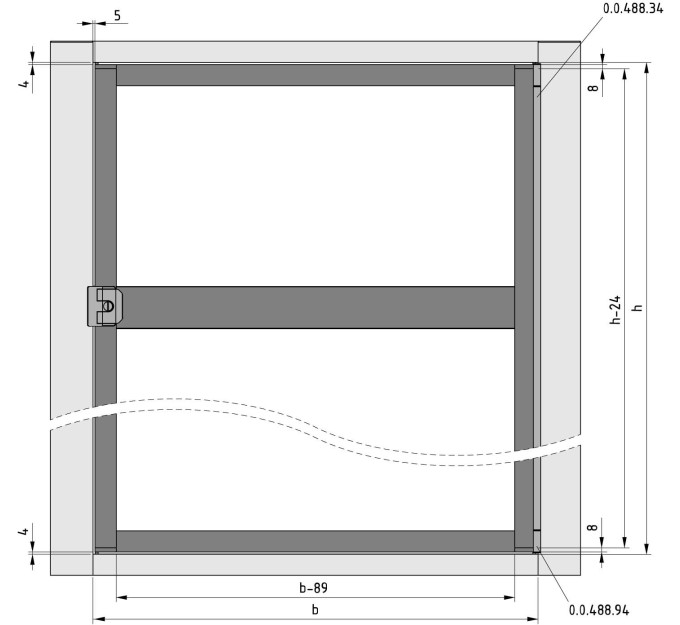

Longitud recomendada de perfiles para el diseño de puertas XMS.Un panel de puerta debe tener al menos 300 mm de ancho.Como articulaciones se pueden usar las bisagras Al PP4 L (0.0.488.94) o las bisagras personalizadas hechas con el perfil bisagra V 8 z L (0.0.488.34).

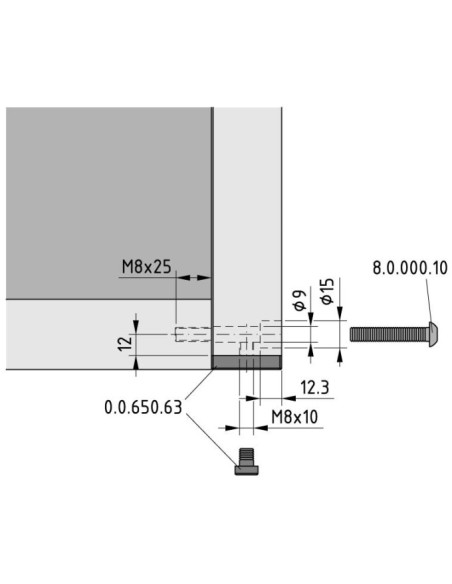

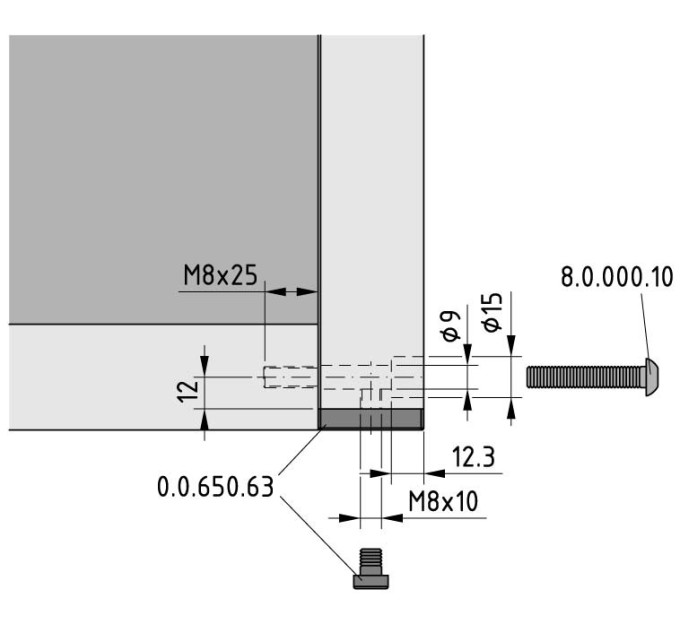

Mecanizado de los perfiles para puertas.



DescargasESD Product Qualification



Tips and Tricks



Serie
Serie X
ESD
Si
Material
Al, anodizado
