   0.0.643.22
Formato
  • Caja de 1
Para hacer pedidos necesitas estar registrado

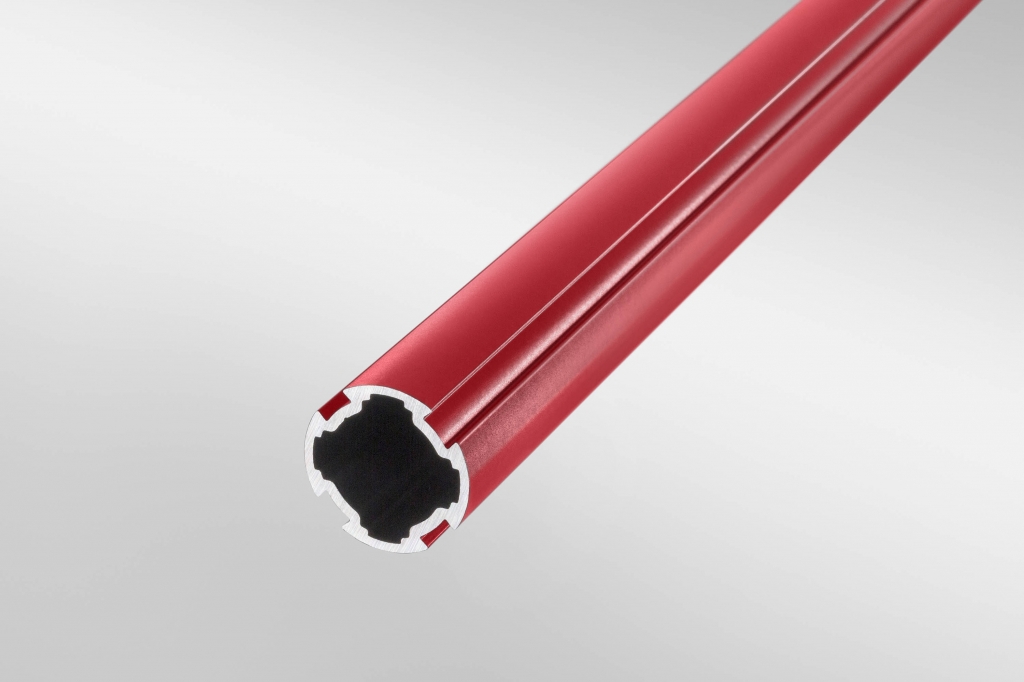

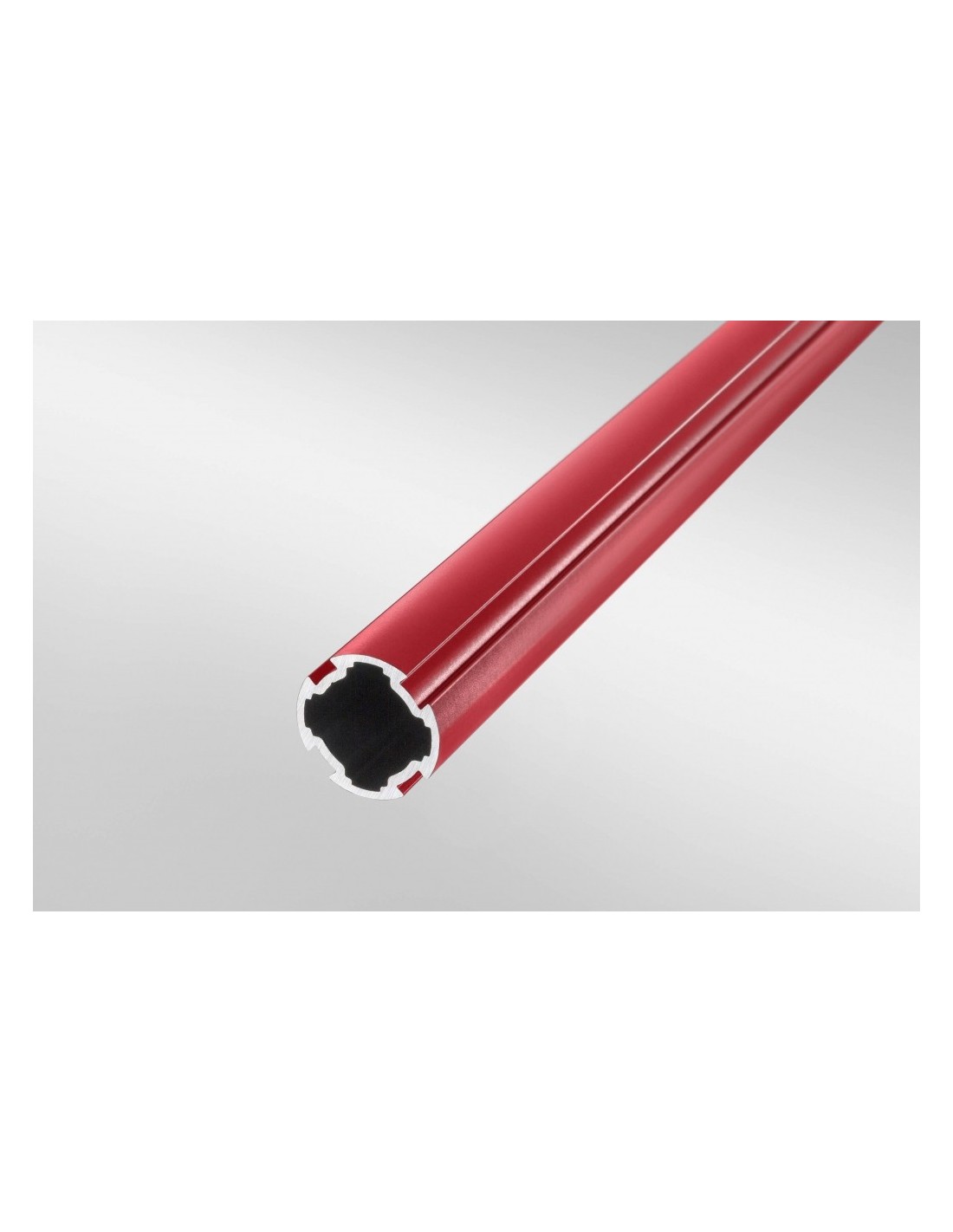

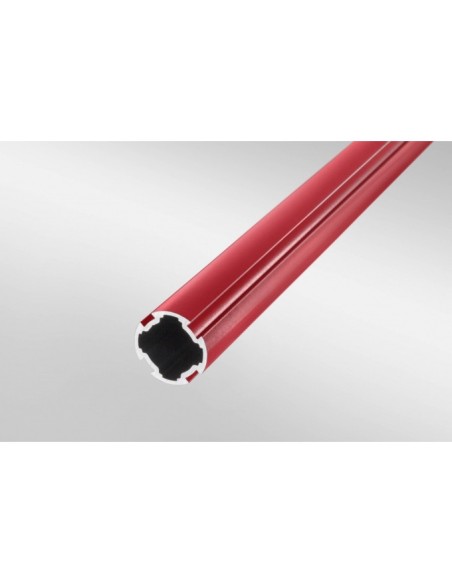

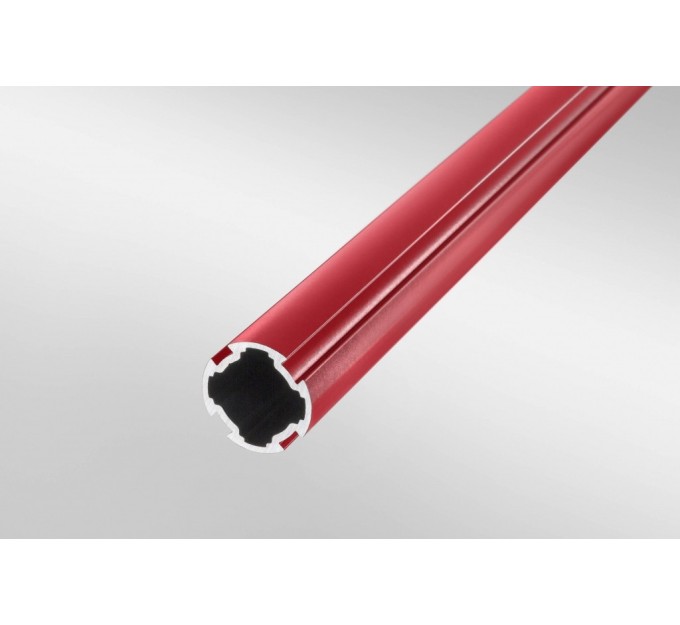

Tubo perfilado D30, rojo, similar al RAL 3020Propiedades
Colorrojo, similar al RAL 3020
ESDsi

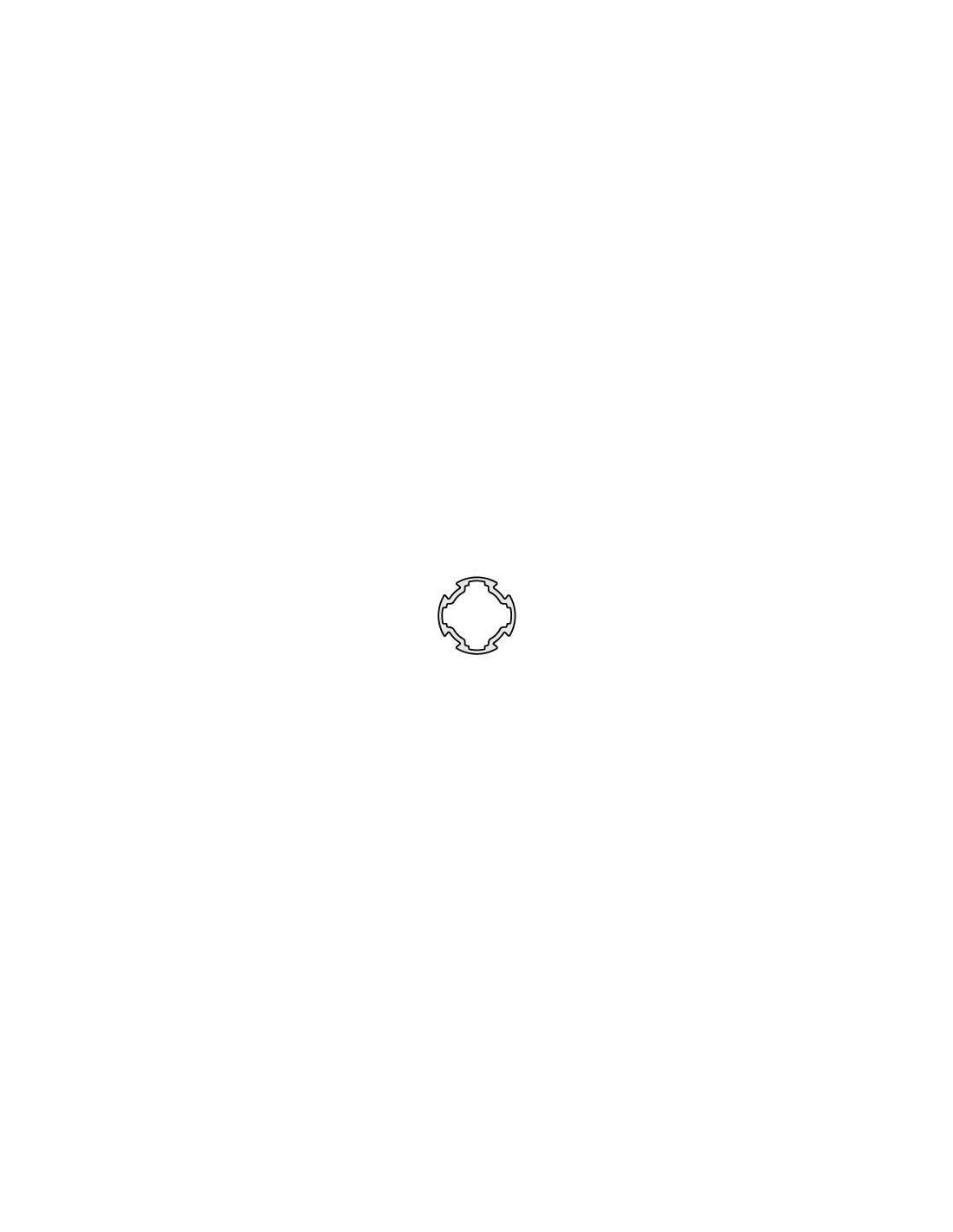

Sección transversal1.97
Momento de inercia, torsional2.44
Momento de inercia, eje x1.71
Momento de inercia, eje y1.71
Peso, espec. Longitud0.532
Unidad de suministrocorte máx. 6000 mm
MaterialAl, pintado en polvo
Momento resistente, eje x1.14
Momento resistente, eje y1.14
SerieD30









¡Optimizados para la producción lean! La geometría especial del tubo perfilado D30 es lo que lo hace tan versátil. Cuenta con cuatro flancos perfilados, cada uno de los cuales está envuelto por una unión D30, obteniéndose una conexión bloqueada mecánicamente que ofrece una sujeción resistente y duradera. Los travesaños pueden unirse por separado a cada uno de los cuatro flancos.Los tubos perfilados D30 están hechos de aluminio duradero y ligero, y pueden cortarse fácilmente a la longitud deseada.Los tubos perfilados D30 también están disponibles en seis colores adicionales para ayudar al personal a orientarse rápidamente y ofrecen una forma llamativa de diferenciar entre áreas y componentes. El recubrimiento en polvo satinado es resistente a la abrasión. El tubo perfilado D30 anodizado y el tubo perfilado D30 pintando en polvo de color negro cuentan con protección ESD.Nota: el tubo perfilado D30 anodizado se puede solicitar en tres longitudes estándar: 3000, 4000 y 6000 mm. Alternativamente, puede encargar cortes a medida serrados con precisión milimétrica.

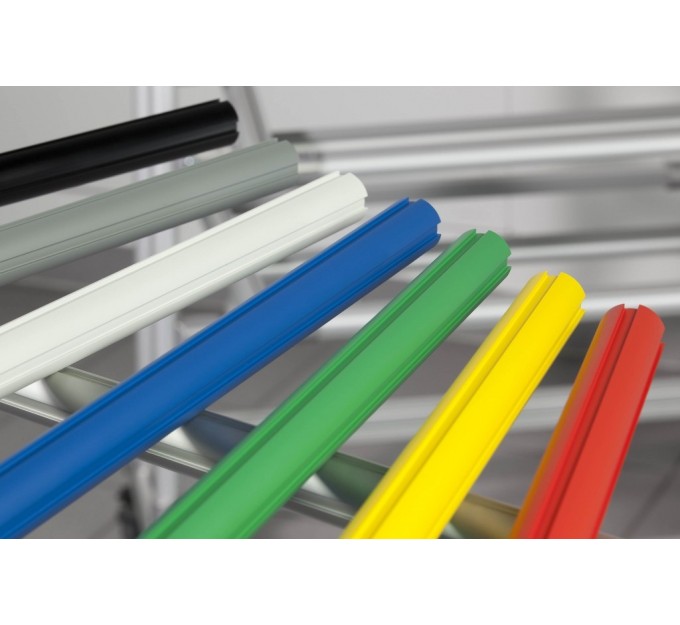

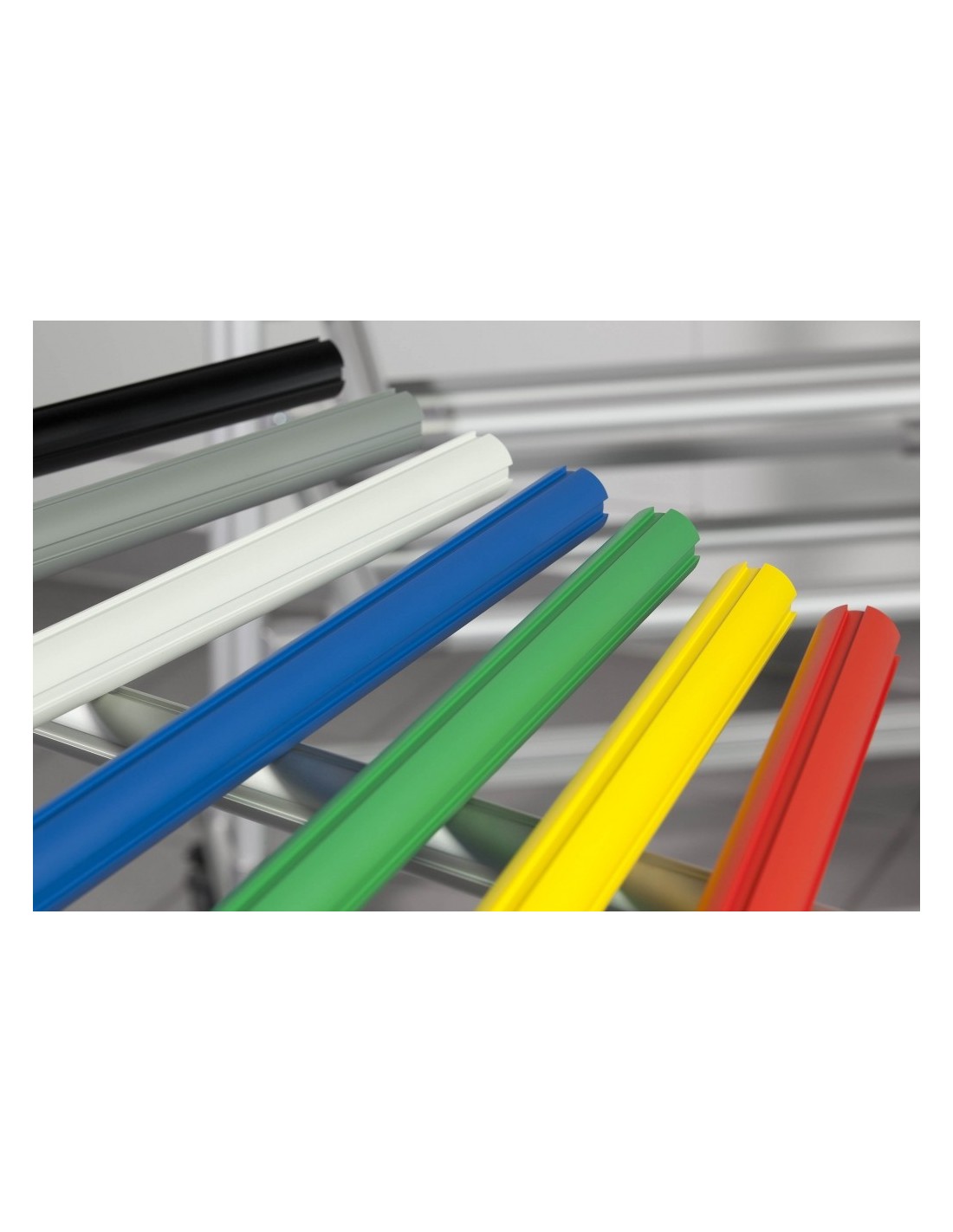

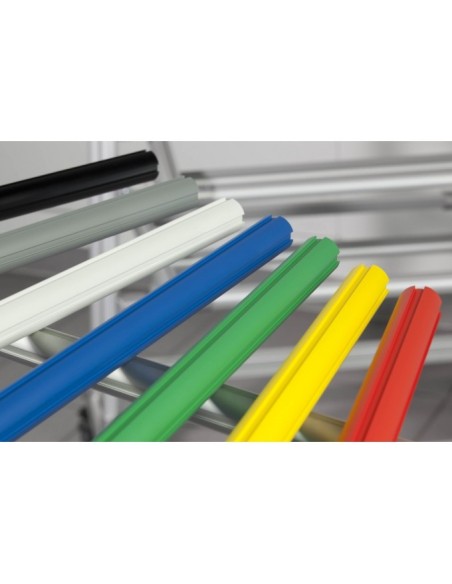

¡Estructuras tubulares ahora en color! Los tubos perfilados D30 en siete colores distintos ofrecen una manera fácil y rápida de marcar diferentes zonas, piezas y sitios.El recubrimiento en polvo satinado es duradero, resistente a la abrasión y no tiene efectos perjudiciales para las uniones.Los tubos perfilados satinados en negro ofrecen protección ESD. Es importante para los operarios poder localizar inmediatamente las zonas dónde estarán a salvo las piezas sensibles.

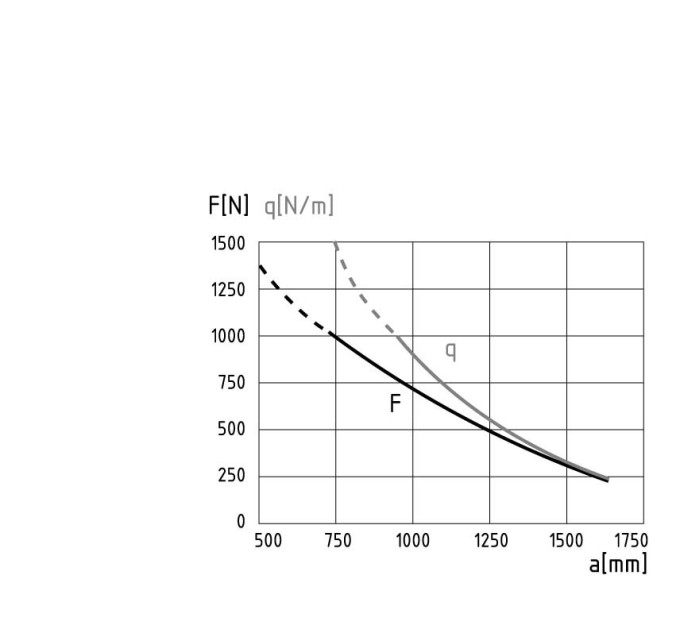

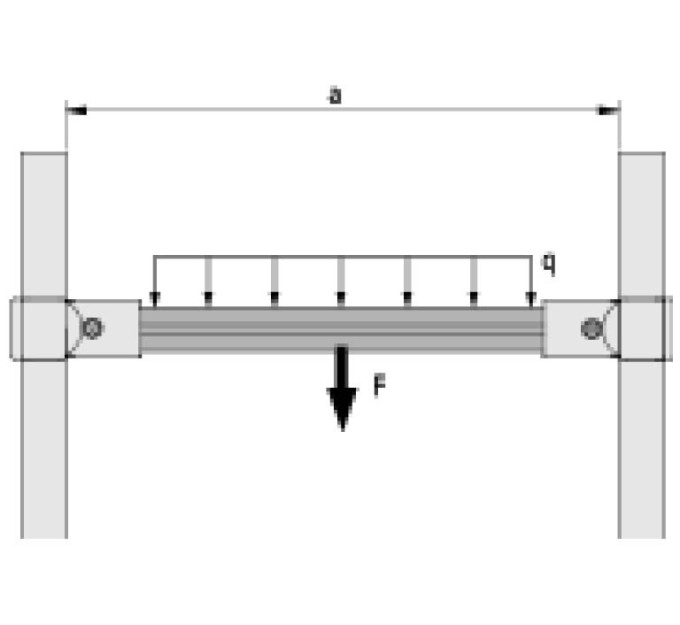

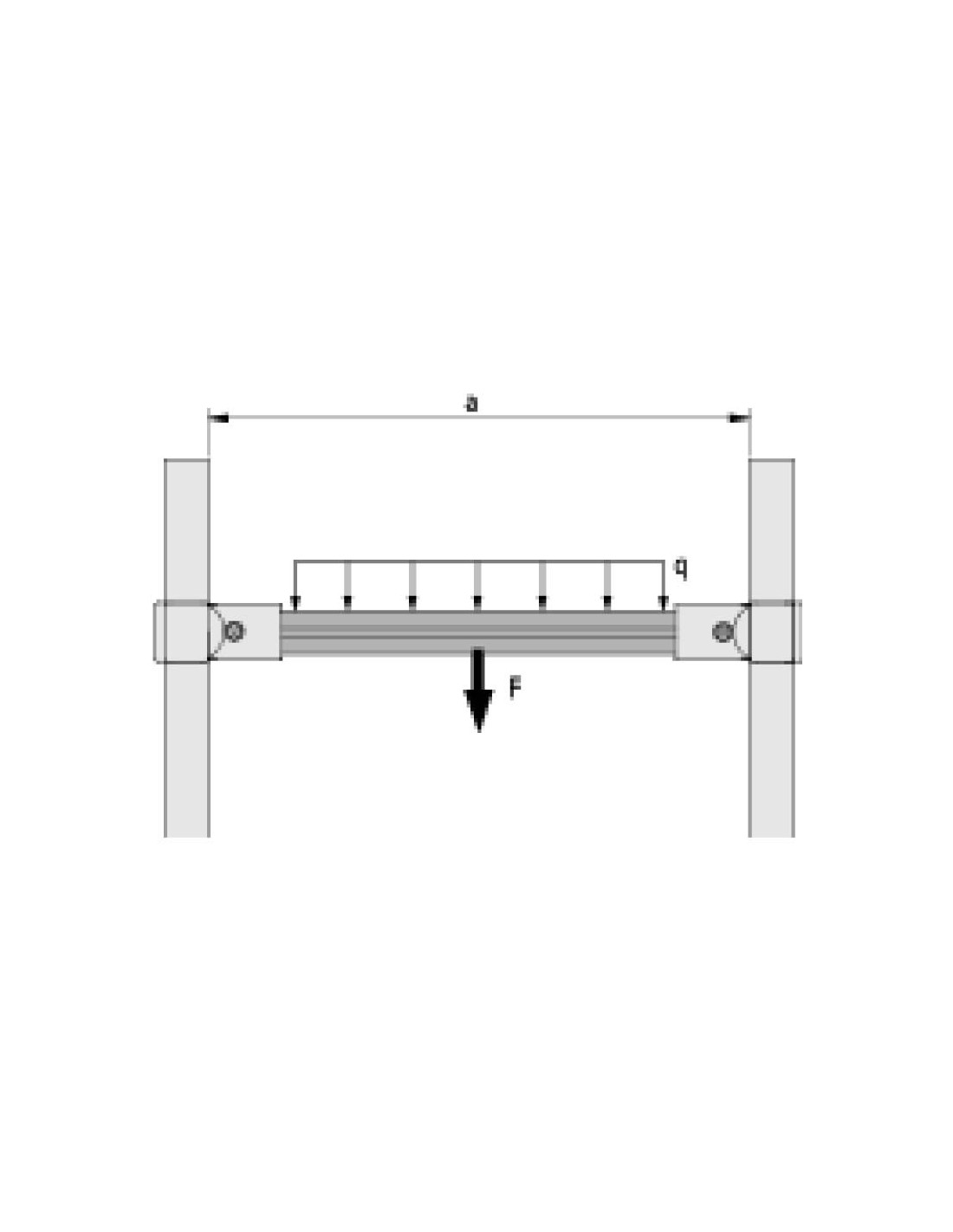

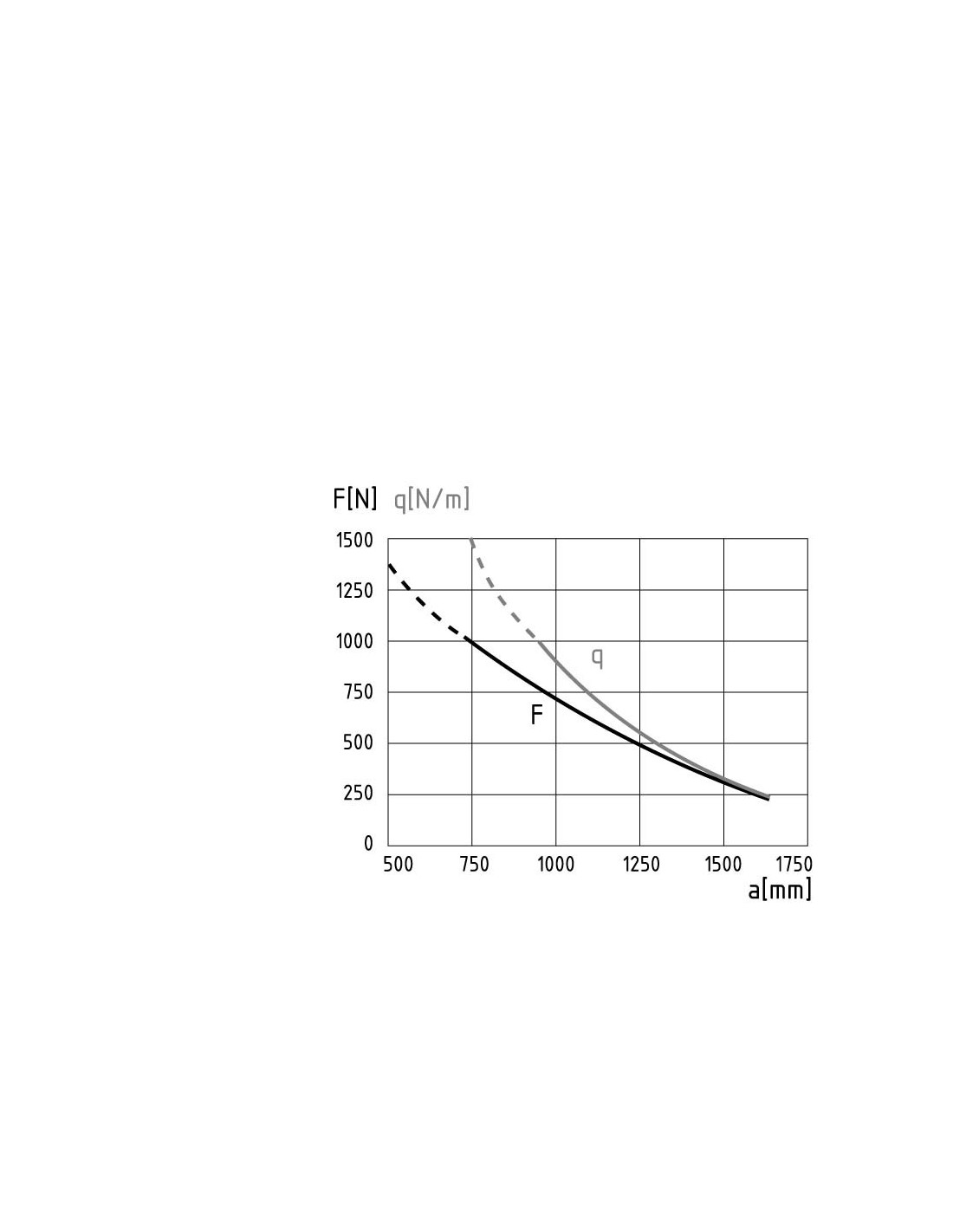

El diagrama muestra la carga permitida en relación con la luz máxima a. Se basa en la máxima flexión permisible definida por item, que es 1/100 de la luz máxima. Al diseñar estructuras, tenga en cuenta los valores límite definidos en los reglamentos legales aplicables (por ejemplo, el reglamento DGUV 108-007 en Alemania).



DescargasDocumentación técnica



Serie
Serie D30
ESD
Si
Material
Al, pintado en polvo
Color
rojo, similar al RAL 3020
