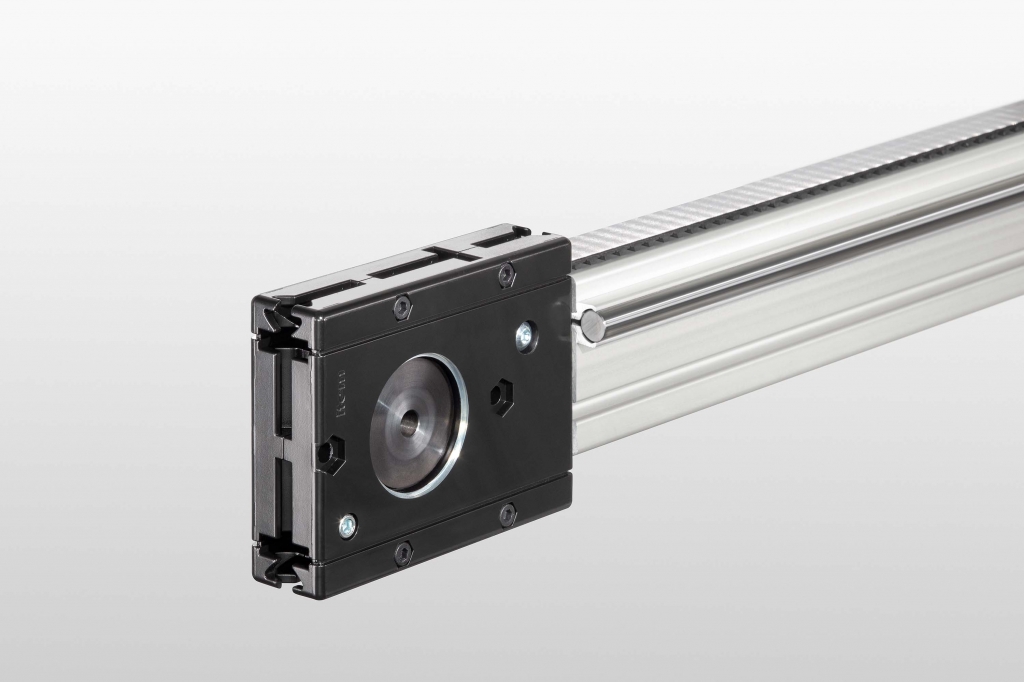

Polea 8 80 R25 con taladro

Polea 8 80 R25 con taladroPropiedades

DREHMOMENT_MAX	60
ESD	si
Peso (Kg)	3.3
Unidad de suministro	Kit
Serie	8



DescripciónPolea para correa dentada, zamak, negroPolea para correa, con agujero ⌀ 11H7, mandrinable hasta máx. ⌀ 50 mm, profundidad del cubo 29 mmUna vuelta corresponde a 280 mm, radio efectivo r_w = 44,6 mmMomento de fricción con 1‰ de pretensado de la correa:(Dim. saliente 40) M_R = 1,05 Nm(Dim. saliente 80) M_R = 0,55 NmCarga máx.: M_D = 52 NmLongitud de la correa dentro de la polea para inversión de 90°: 190 mminversión 180° (dim. saliente 40): 360 mminversión 180° (dim. saliente 80): 340 mm2 uniones universales 82 tornillos gota de sebo ISO 7380-M8x30, St, zinc.Tuerca especial M8, inyección de aceroPaso p = 10 mm     Número de dientes z = 28Notas sobre el uso e instalaciónComponentesPolea para correa dentada, zamak, negro
Polea para correa, con agujero ⌀ 11H7, mandrinable hasta máx. ⌀ 50 mm, profundidad del cubo 29 mm
Una vuelta corresponde a 280 mm, radio efectivo r_w = 44,6 mm
Momento de fricción con 1‰ de pretensado de la correa:
(Dim. saliente 40) M_R = 1,05 Nm
(Dim. saliente 80) M_R = 0,55 Nm
Carga máx.: M_D = 52 Nm
Longitud de la correa dentro de la polea para
inversión de 90°: 190 mm
inversión 180° (dim. saliente 40): 360 mm
inversión 180° (dim. saliente 80): 340 mm
2 uniones universales 8
2 tornillos gota de sebo ISO 7380-M8x30, St, zinc.
Tuerca especial M8, inyección de acero
Paso p = 10 mm     Número de dientes z = 28
Notas sobre el uso e instalación

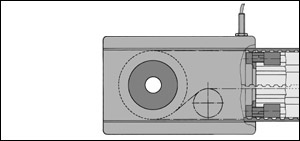

Polea de correa dentada 8 80 R25 montada a una altura de perfil de 40 mm en la ranura del perfil 8, utilizando una unión universal 8 y una tuerca especial, o en una altura de perfil de 80 mm separando la tuerca especial en el punto de rotura especificado.



Las variaciones en la separación de salida de 80 a 40 mm, se consiguen por redireccionamiento interno de la correa dentada. La correa dentada es conducida por su reverso liso a través de poleas de desvío.El par de arrastre permisible para la polea 8 80 R25 está limitado a M_D = 40 Nm cuando la correa cargada arrastra las poleas de desvío.
En este caso, la polea para correa 8 40 R25 puede utilizarse como segunda polea para el reenvío.



Para proteger la correa, los perfiles deben ser redondeados en la unión con la polea para correa dentada.
