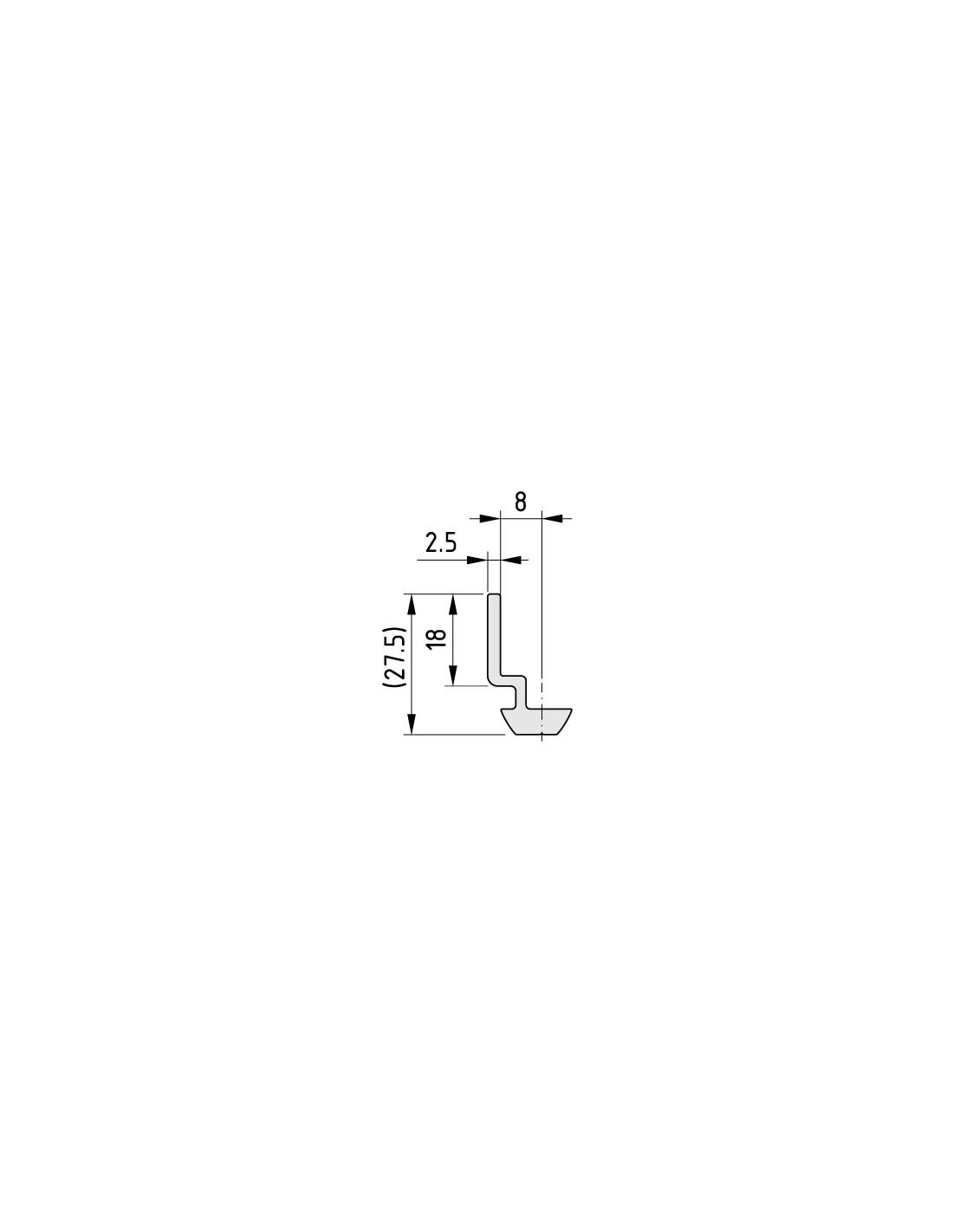

Perfil moldura angular 8 Al 19“ natural
Perfil moldura angular 8 Al 19“ natural

Perfil moldura angular 8 Al 19“ natural

   0.0.398.19
Formato
  • Caja de 1
  • Caja de 10
  • Caja de 50
Para hacer pedidos necesitas estar registrado

Perfil moldura angular 8 Al 19“, naturalPropiedades
CaracterísticaNatural
ESDsi
Peso (g)576

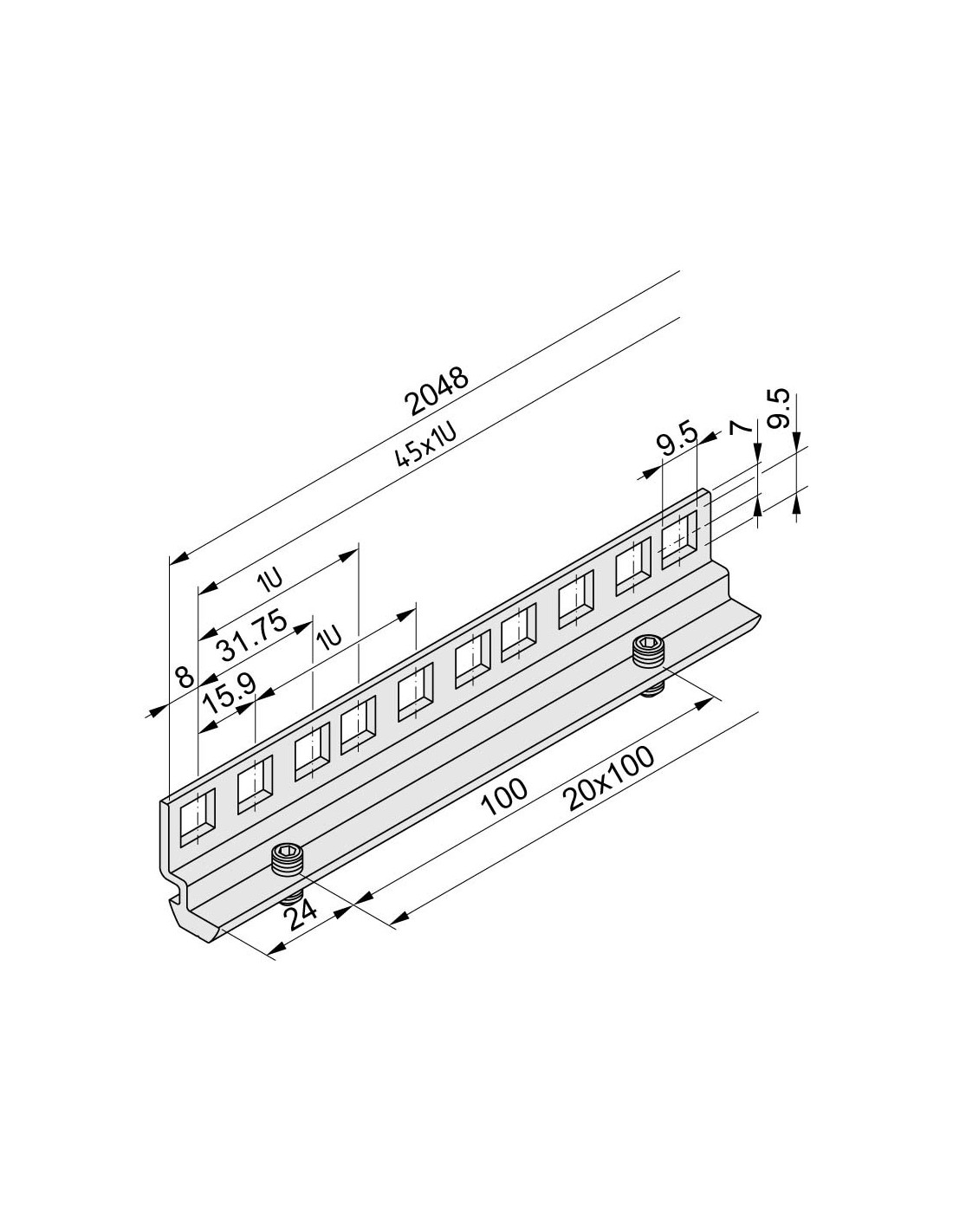

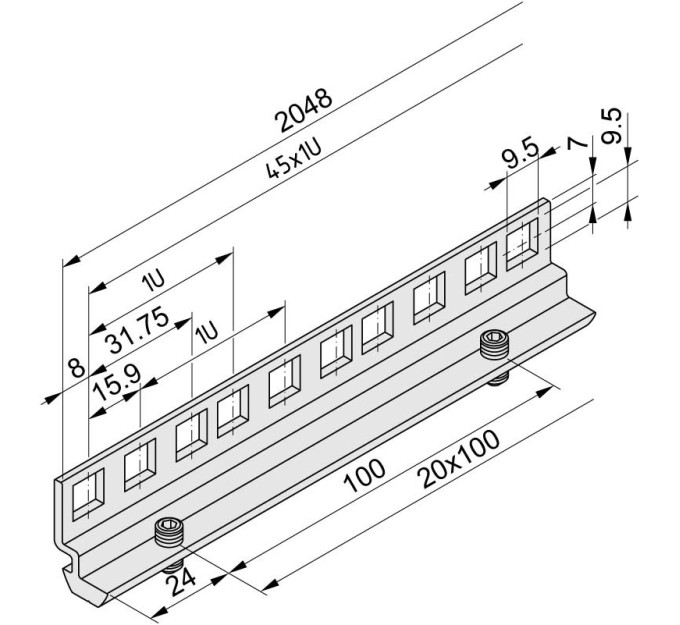

Unidad de suministro1 pza., long. 2 048 mm
MaterialAl, anodizado
Serie8

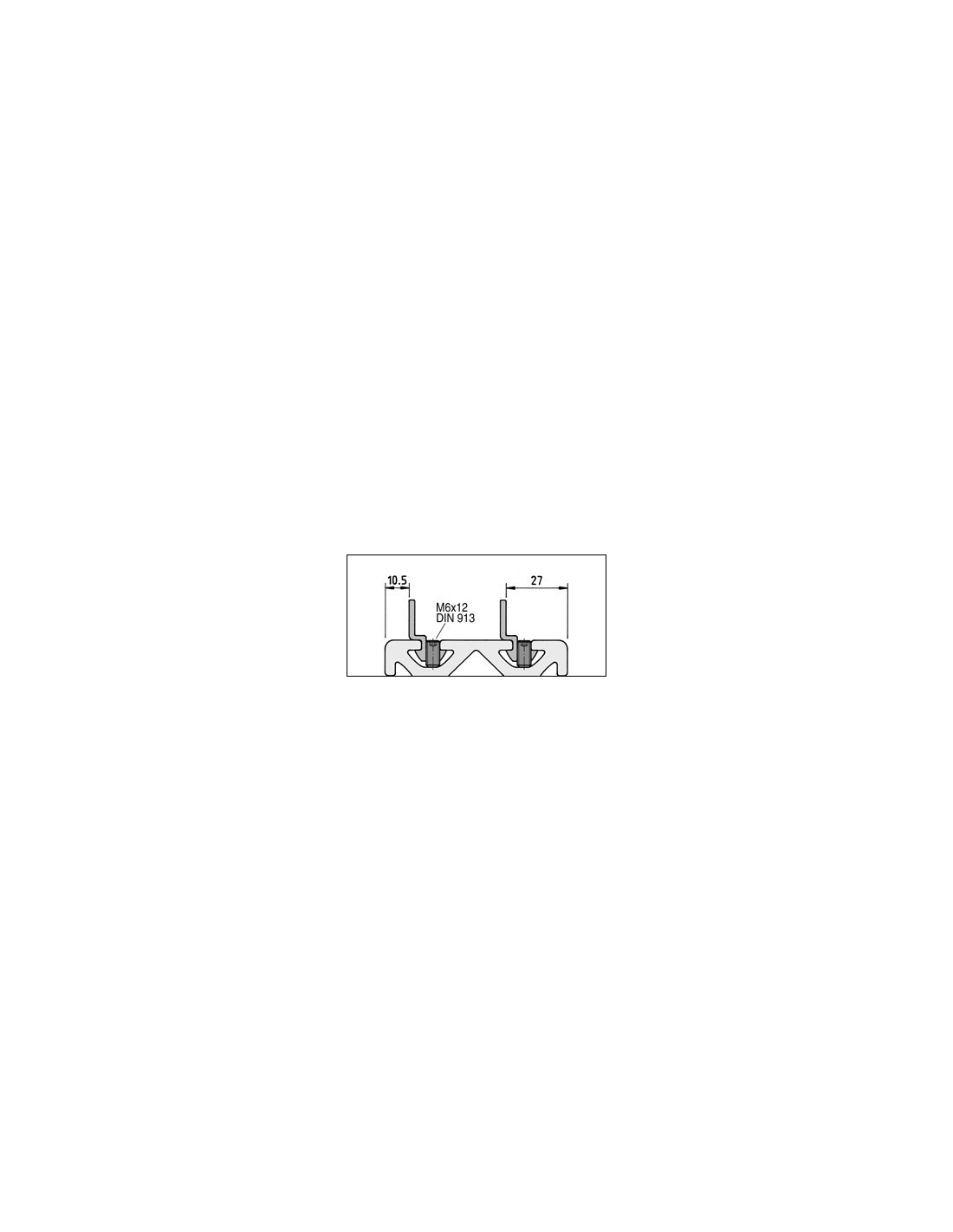

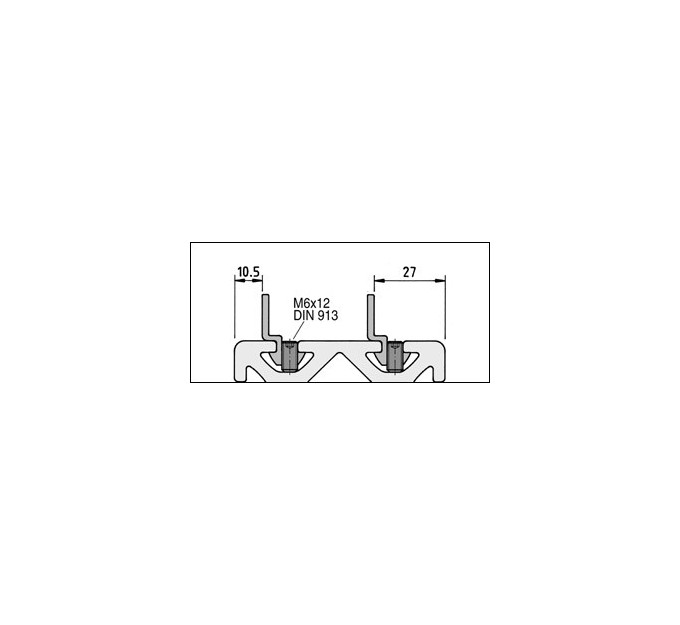

DescripciónTotalmente mecanizado con aberturas y 21 roscas M6incl. 21 tornillos prisioneros DIN 913-M6x12, acero, galvanizado brillante.ComponentesTotalmente mecanizado con aberturas y 21 roscas M6
incl. 21 tornillos prisioneros DIN 913-M6x12, acero, galvanizado brillante.

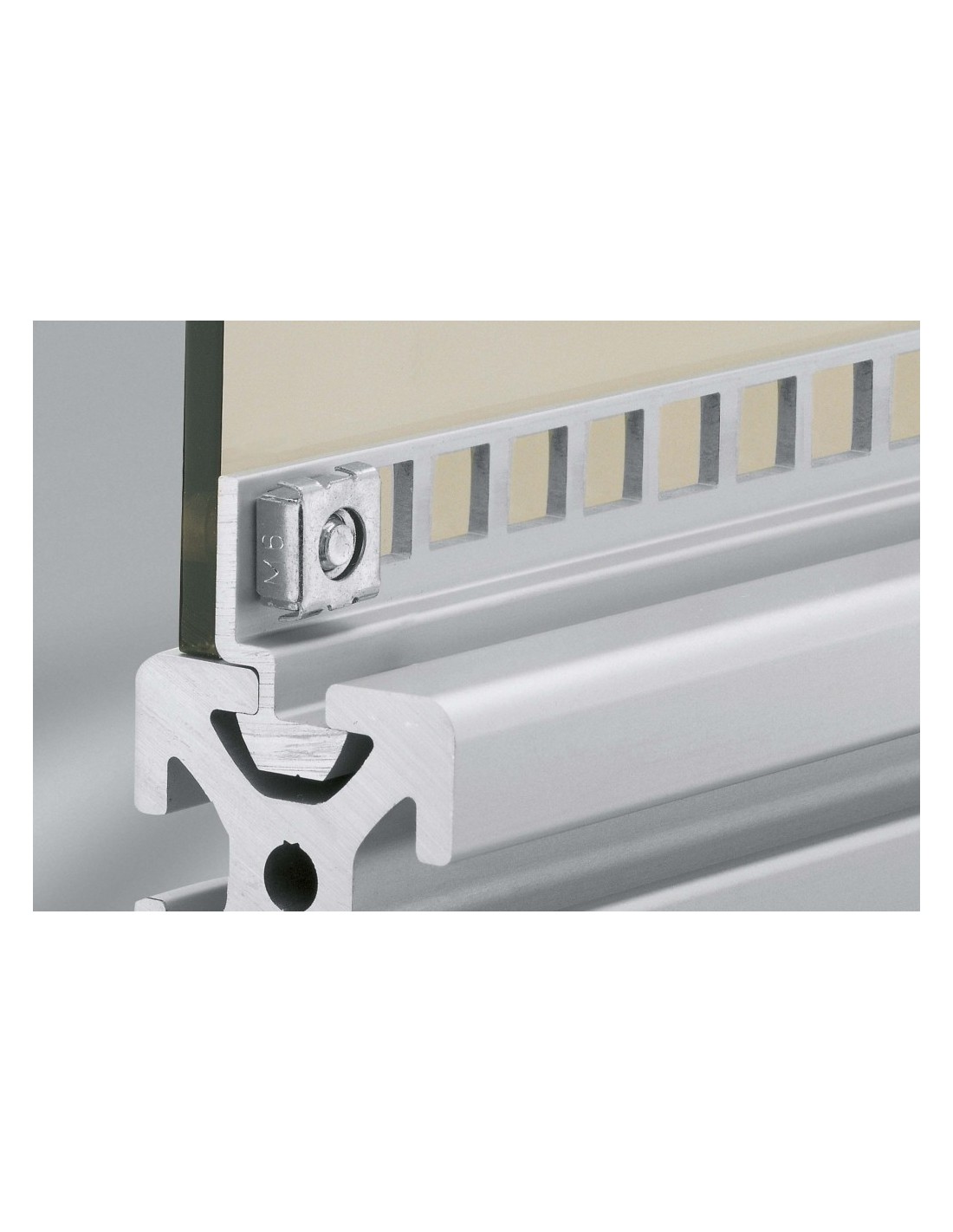

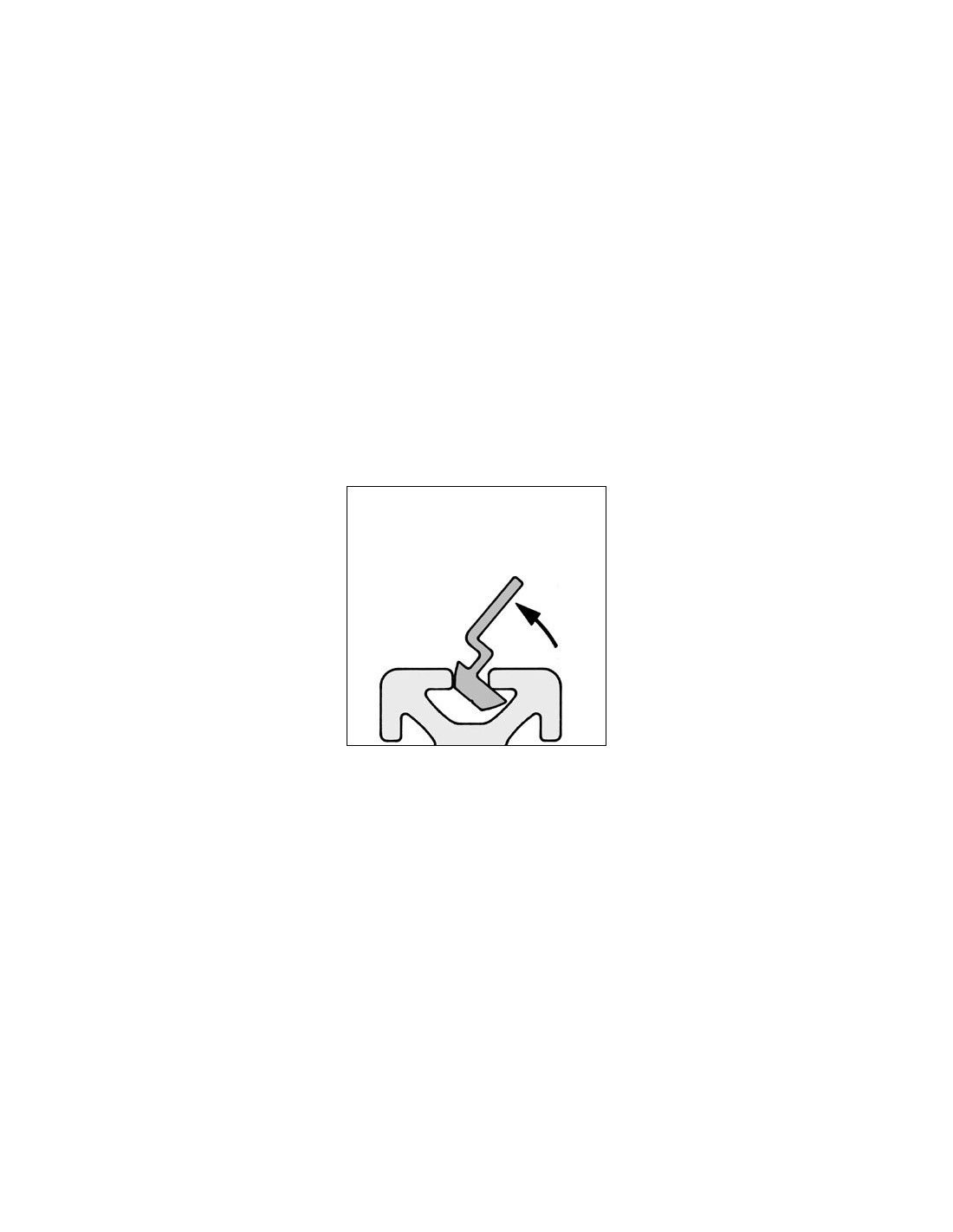

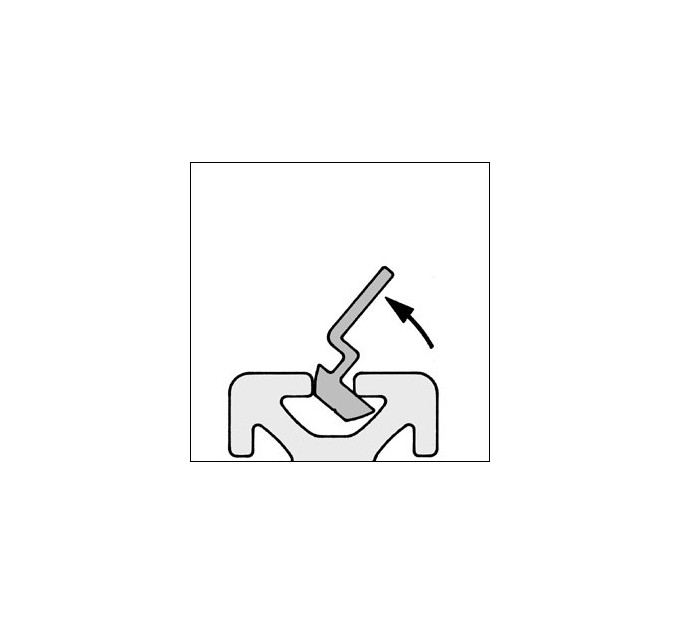

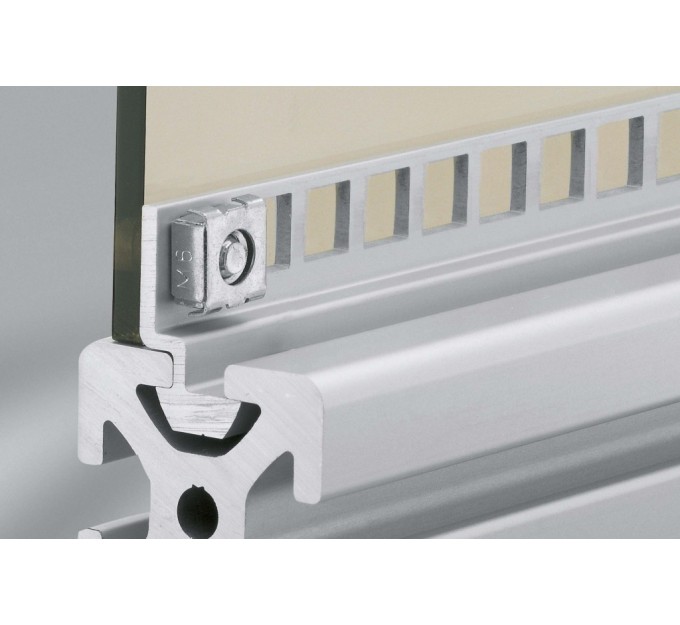

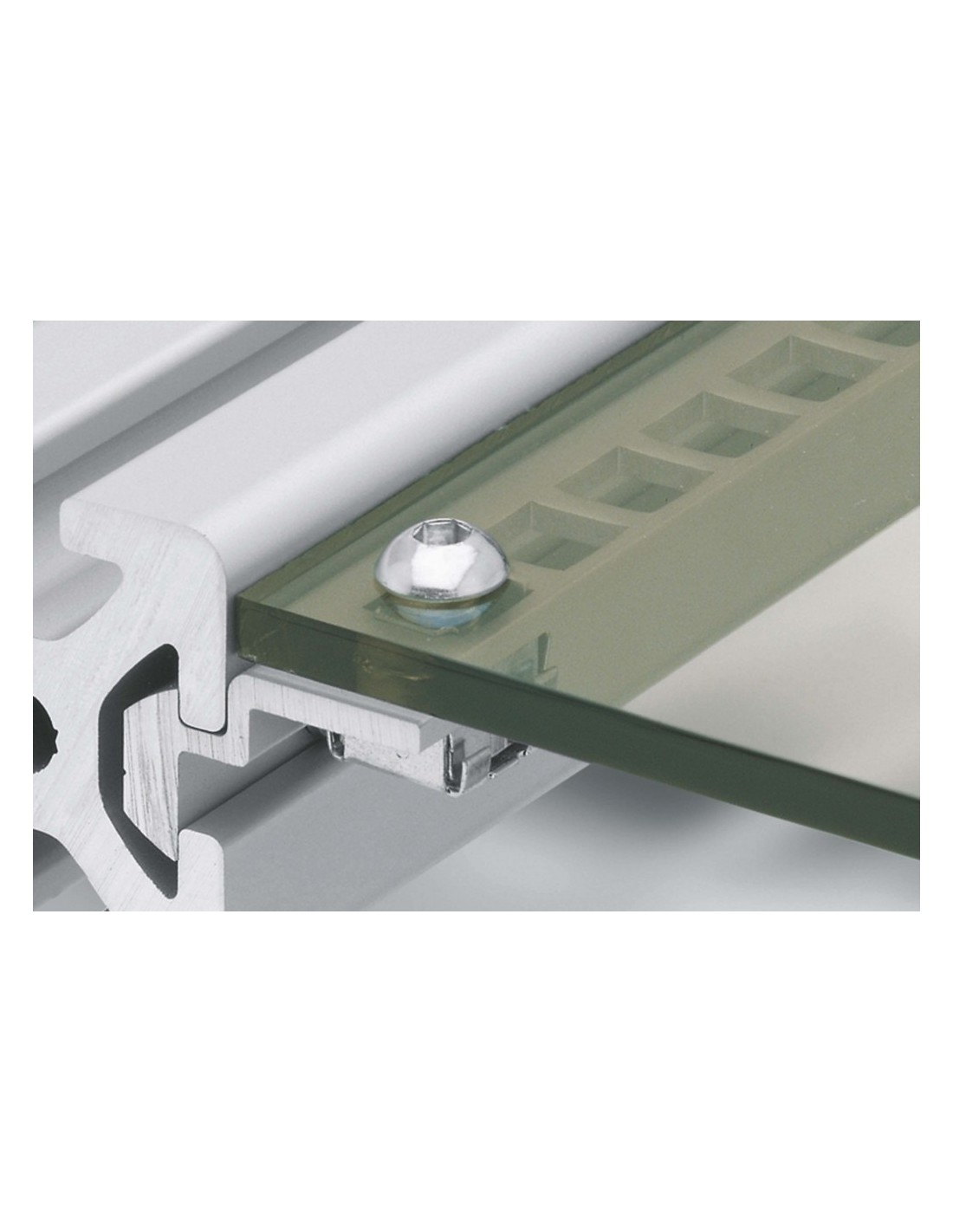

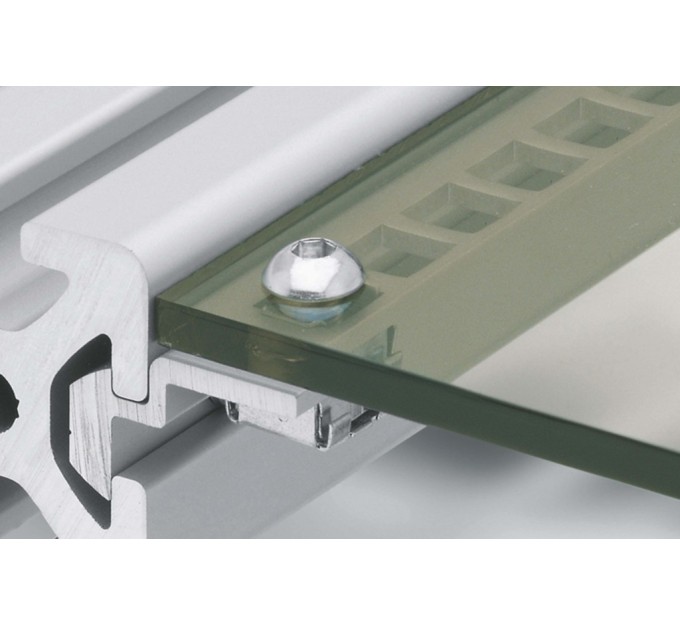

El perfil moldura angular se inserta en la ranura y se fija en su posición con tornillos prisioneros M6.

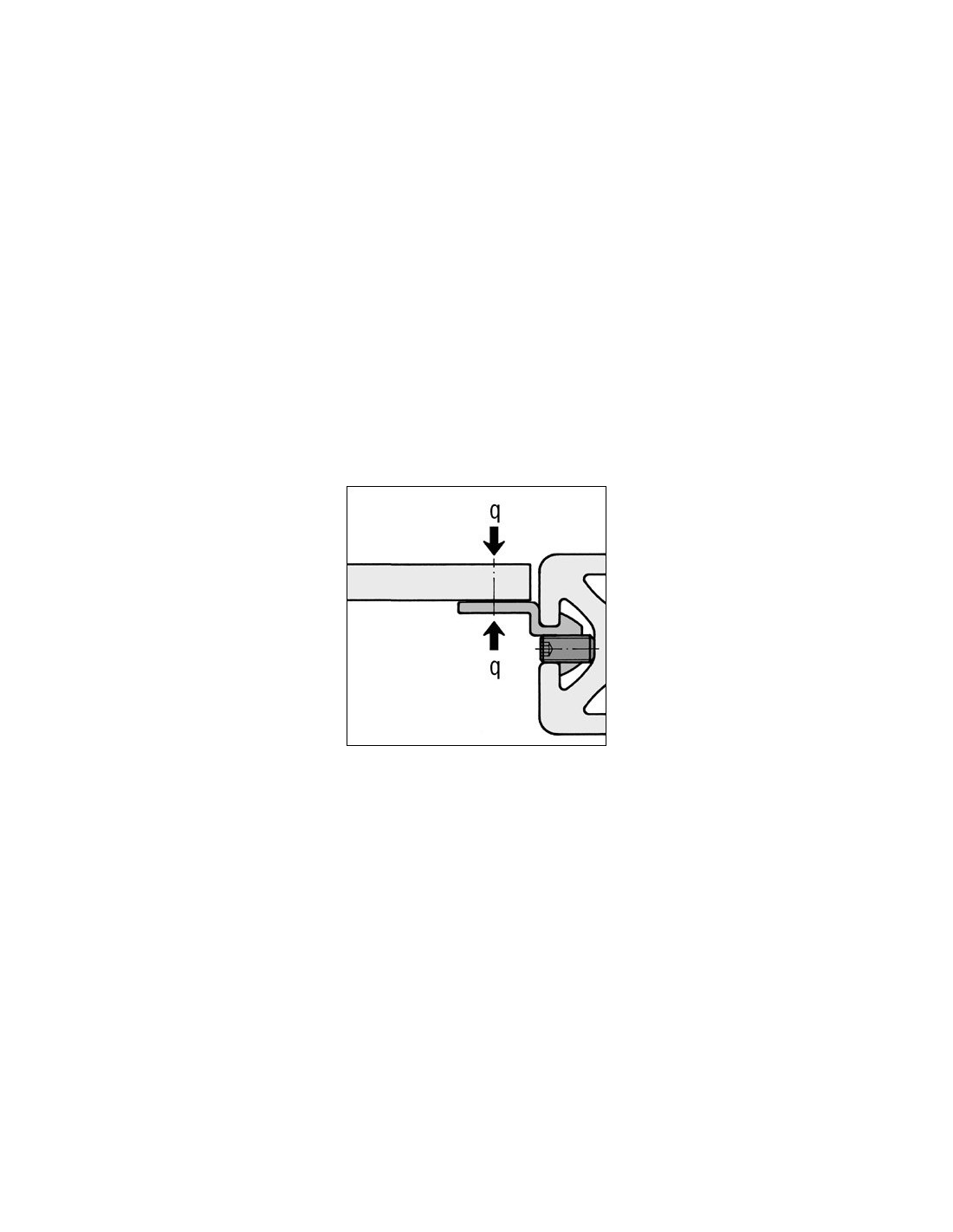

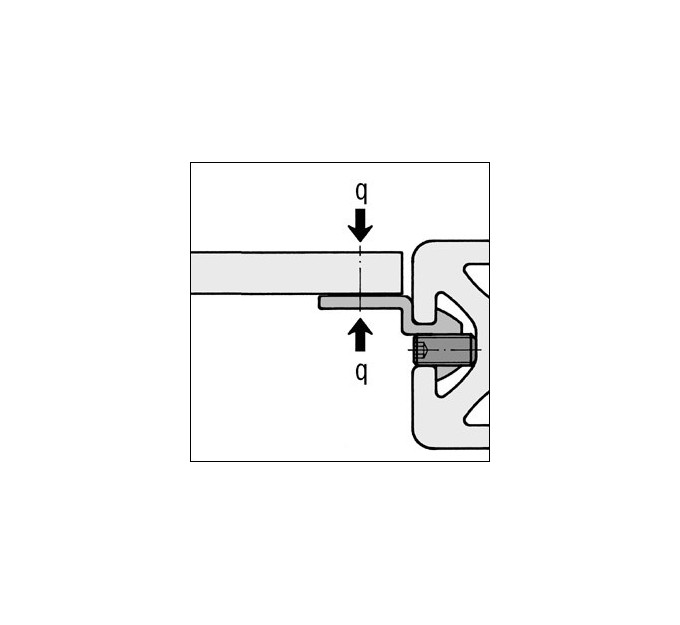

Carga lineal admisible para el perfil moldura 8 Al:
qmax = 1 000 N/m







DescargasESD Product Qualification



Serie
Serie 8
ESD
Si
Material
Al, anodizado
