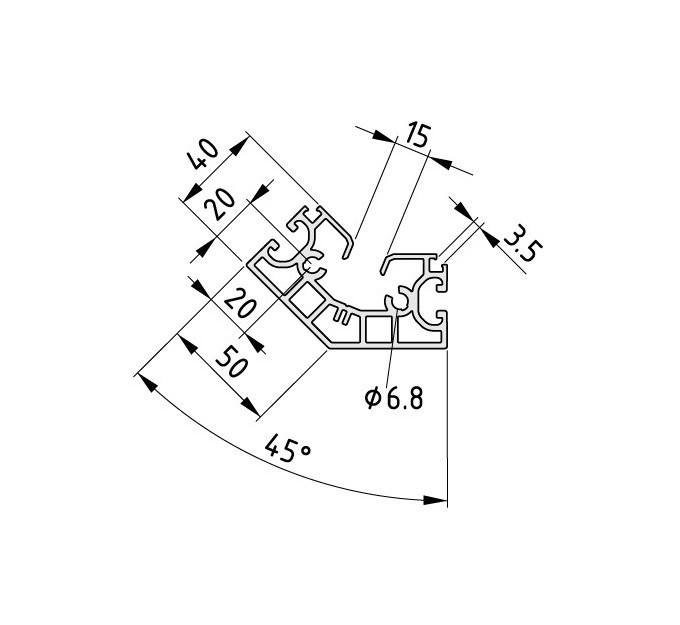

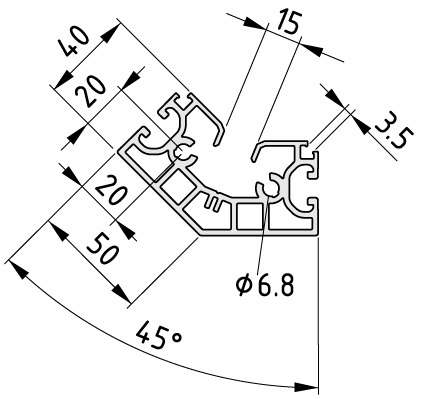

Perfil X 8 40-45° K15 - XMS natural
Perfil X 8 40-45° K15 - XMS natural
Perfil X 8 40-45° K15 - XMS natural
Perfil X 8 40-45° K15 - XMS natural

Perfil X 8 40-45° K15 - XMS natural

   0.0.668.47
Formato
  • Caja de 4 unidades
  • Barra de 6000
Para hacer pedidos necesitas estar registrado

Perfil X 8 40-45° K15 - XMS, naturalPropiedades
CaracterísticaNatural
ESDsi

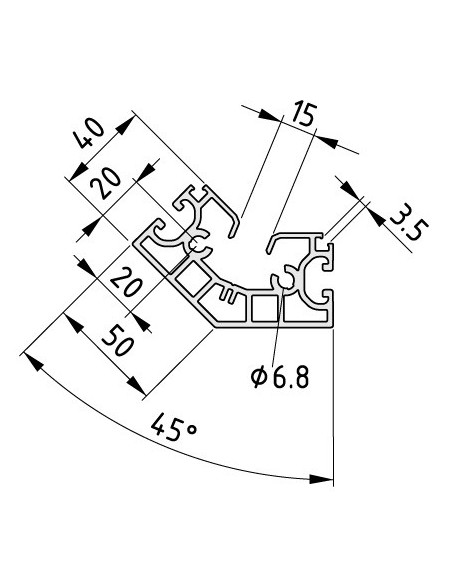

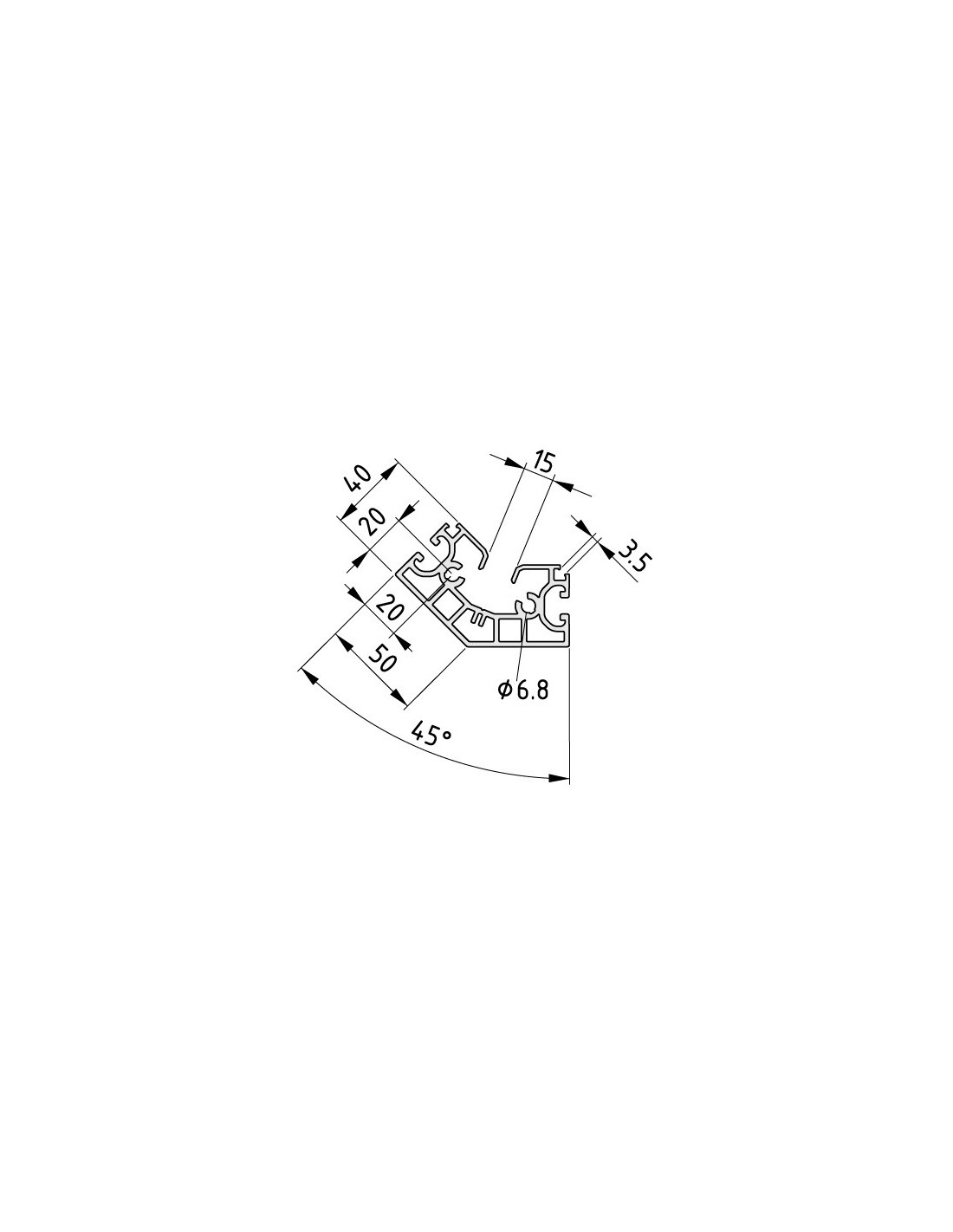

Sección transversal10.88
Momento de inercia, torsional7.23
Momento de inercia, eje x27.54
Momento de inercia, eje y62.1
Peso, espec. Longitud2.94
Unidad de suministrocorte máx. 6000 mm
MaterialAl, anodizado
Fuerza de tracción admisible en ranura1750
Momento resistente, eje x7.68
Momento resistente, eje y13.77
Seriex
Serie8

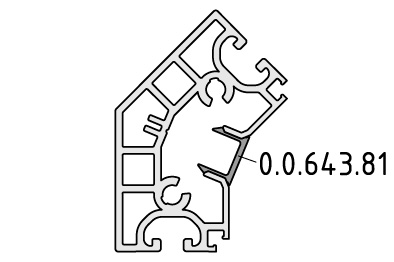

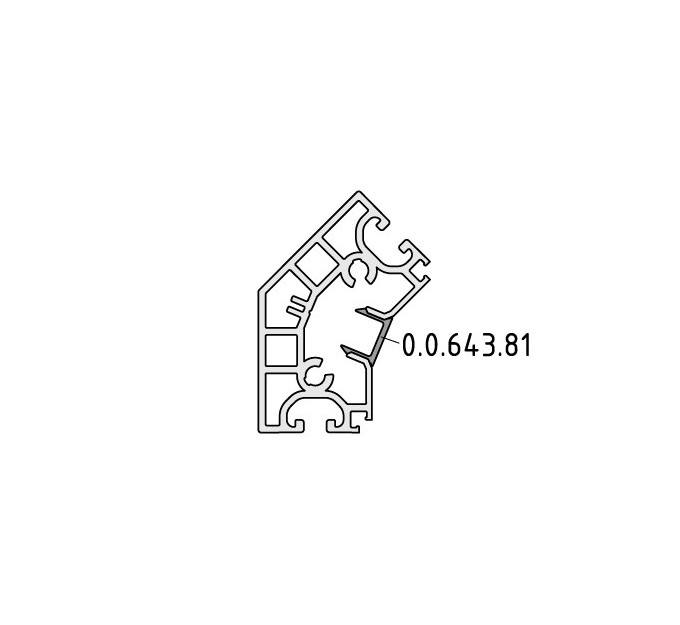

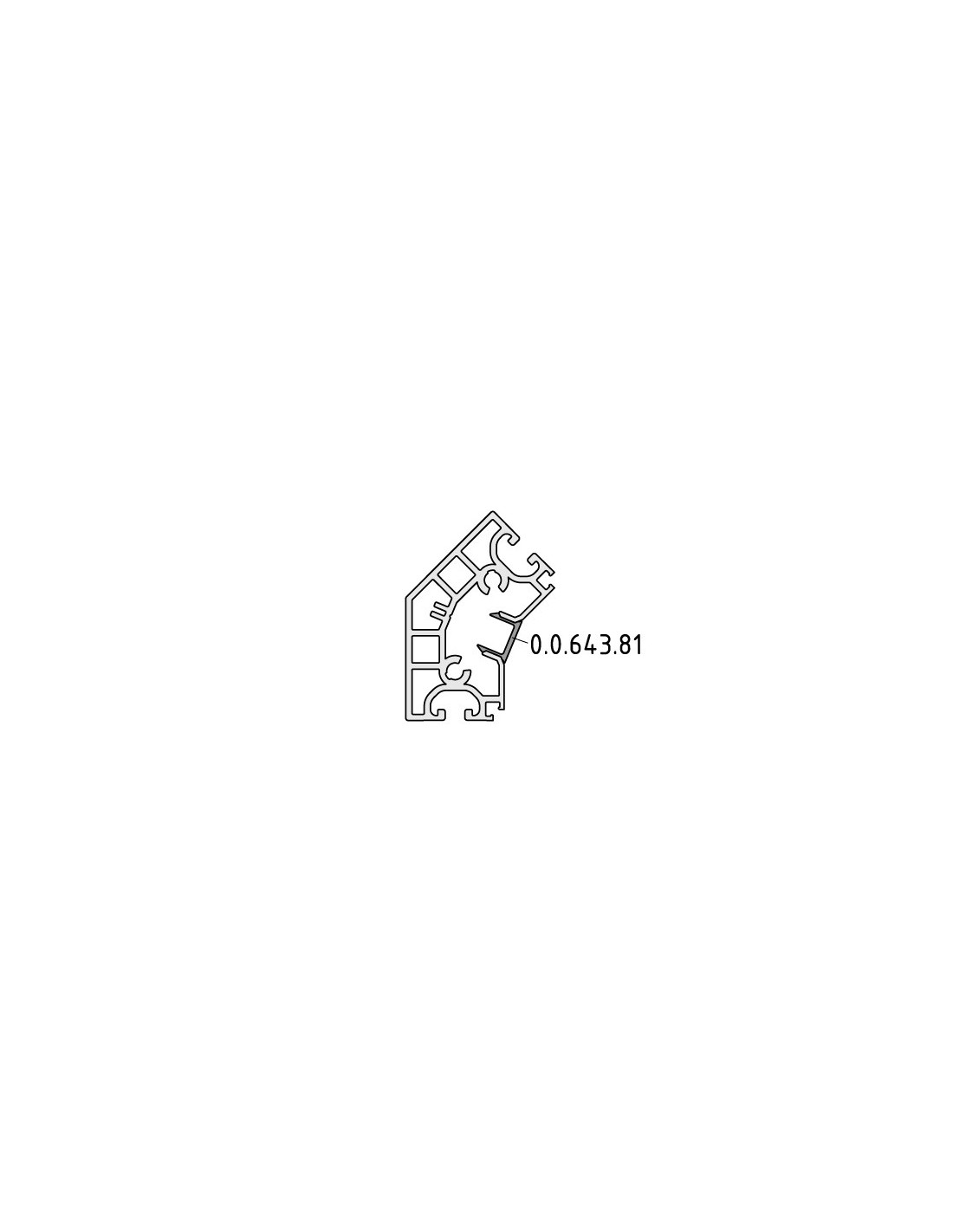

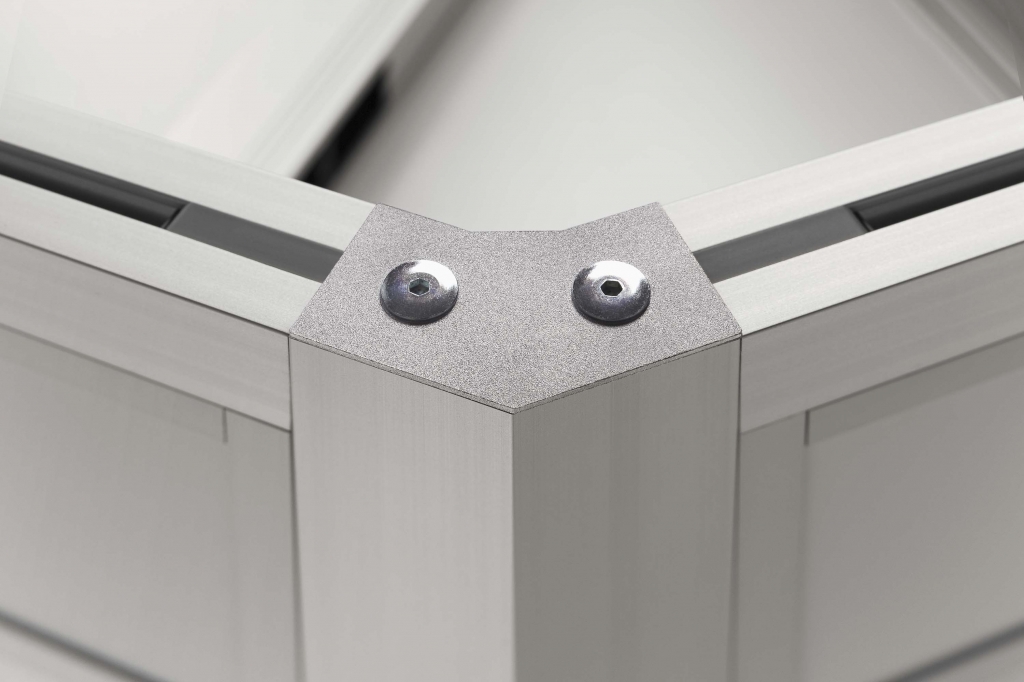

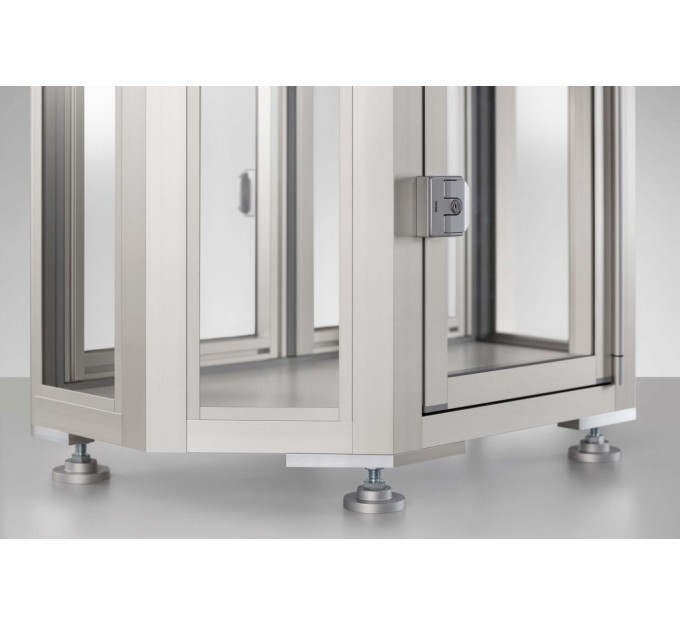

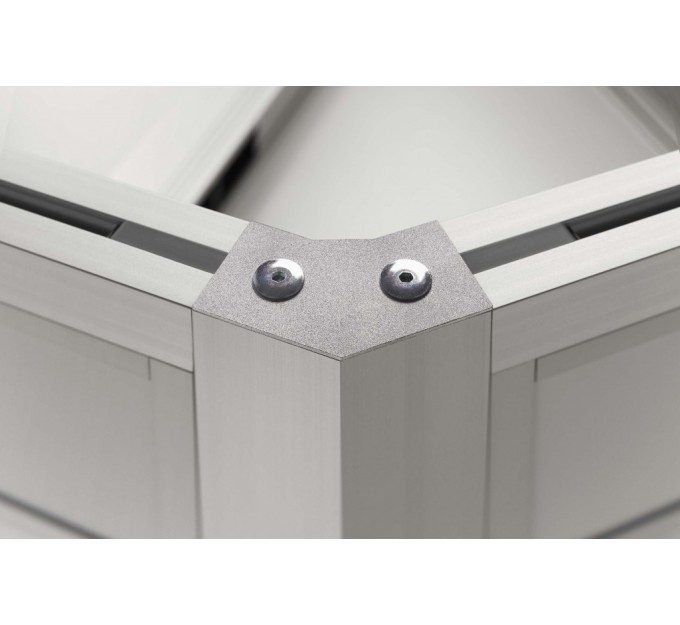

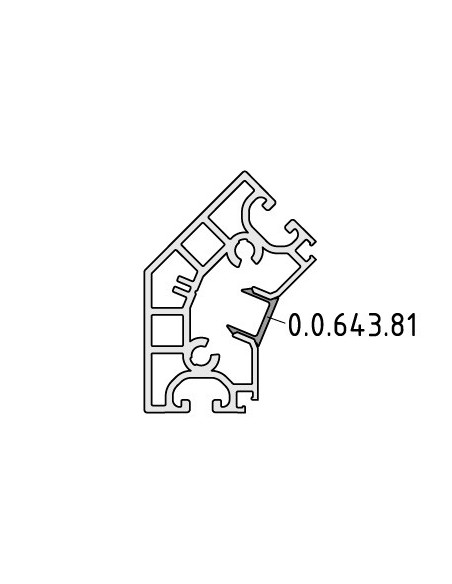

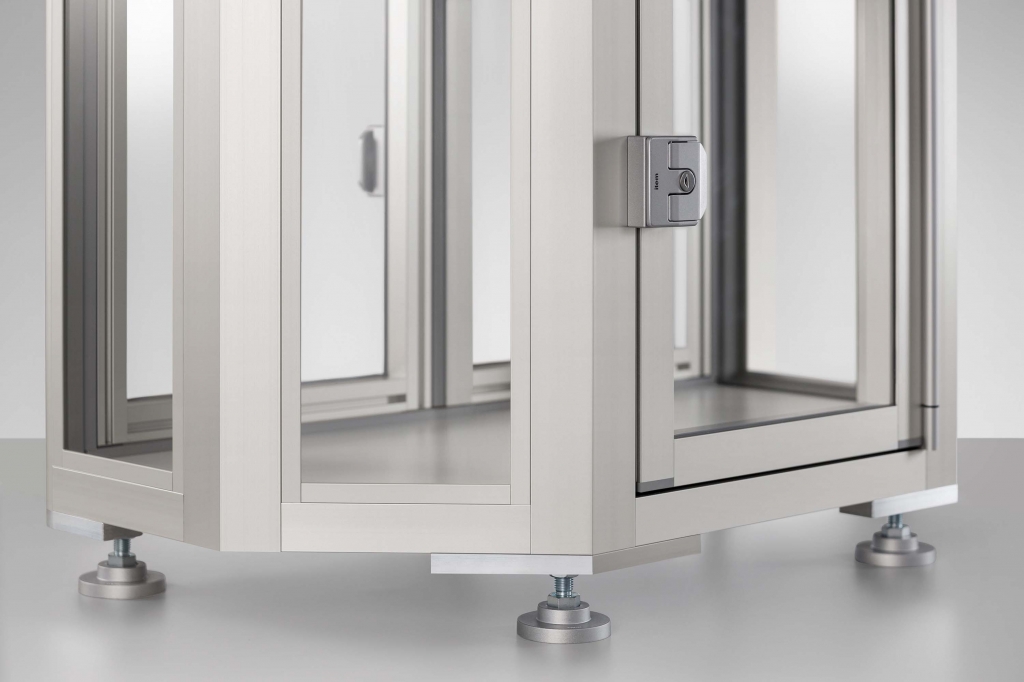

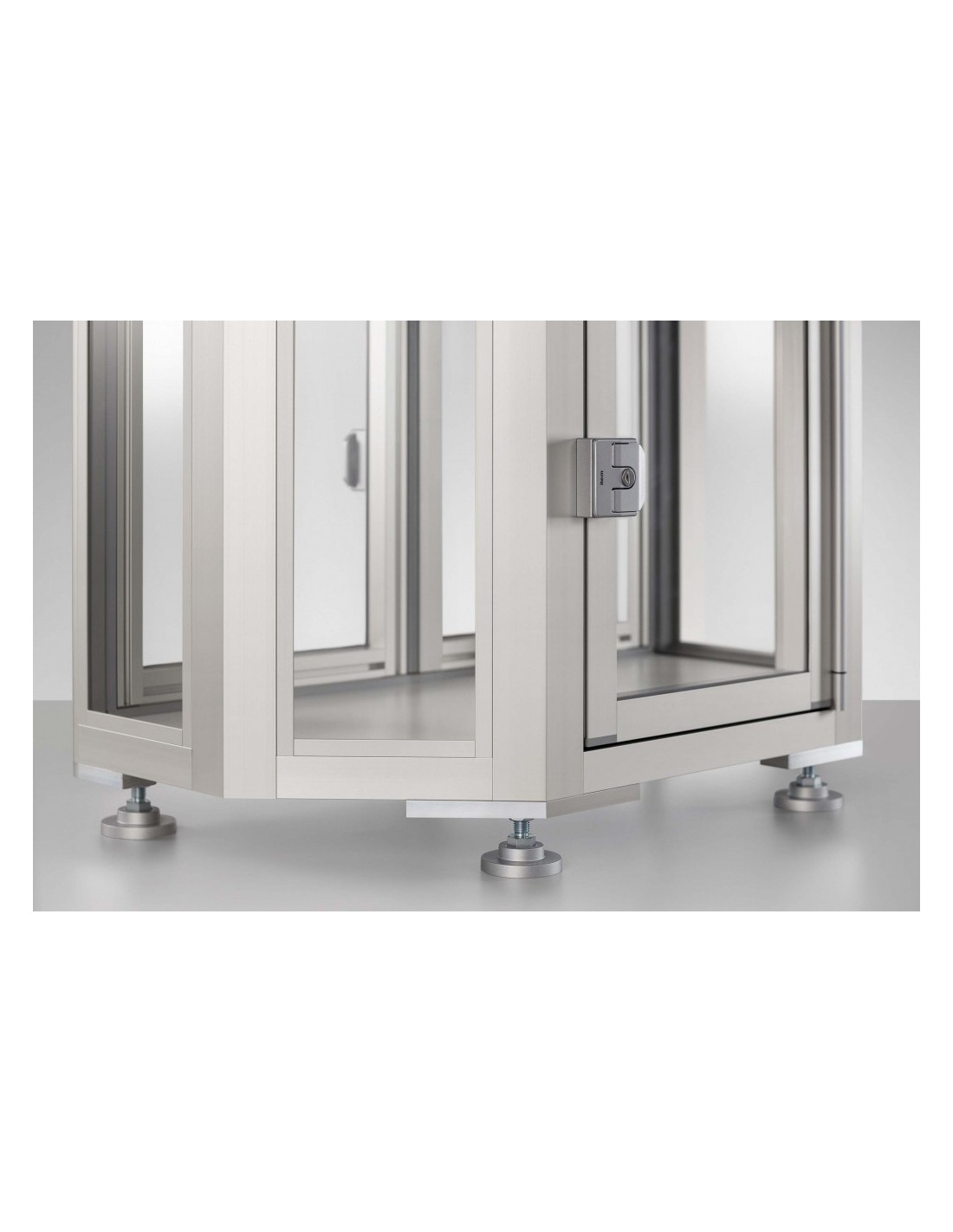

El perfil compacto X 8 40-45° K15 - XMS ofrece un estrecho conducto integrado para cables y una ranura de la serie 8 en cada flanco. Se puede instalar una junta para puerta T1 - XMS (0.0.649.88) en la ranura para junta del perfil diseñada especialmente para actuar de tope de puerta y junta.












DescargasChemical resistance of aluminium



ESD Product Qualification



Tips and Tricks



Serie
Serie X
ESD
Si
Material
Al, anodizado
