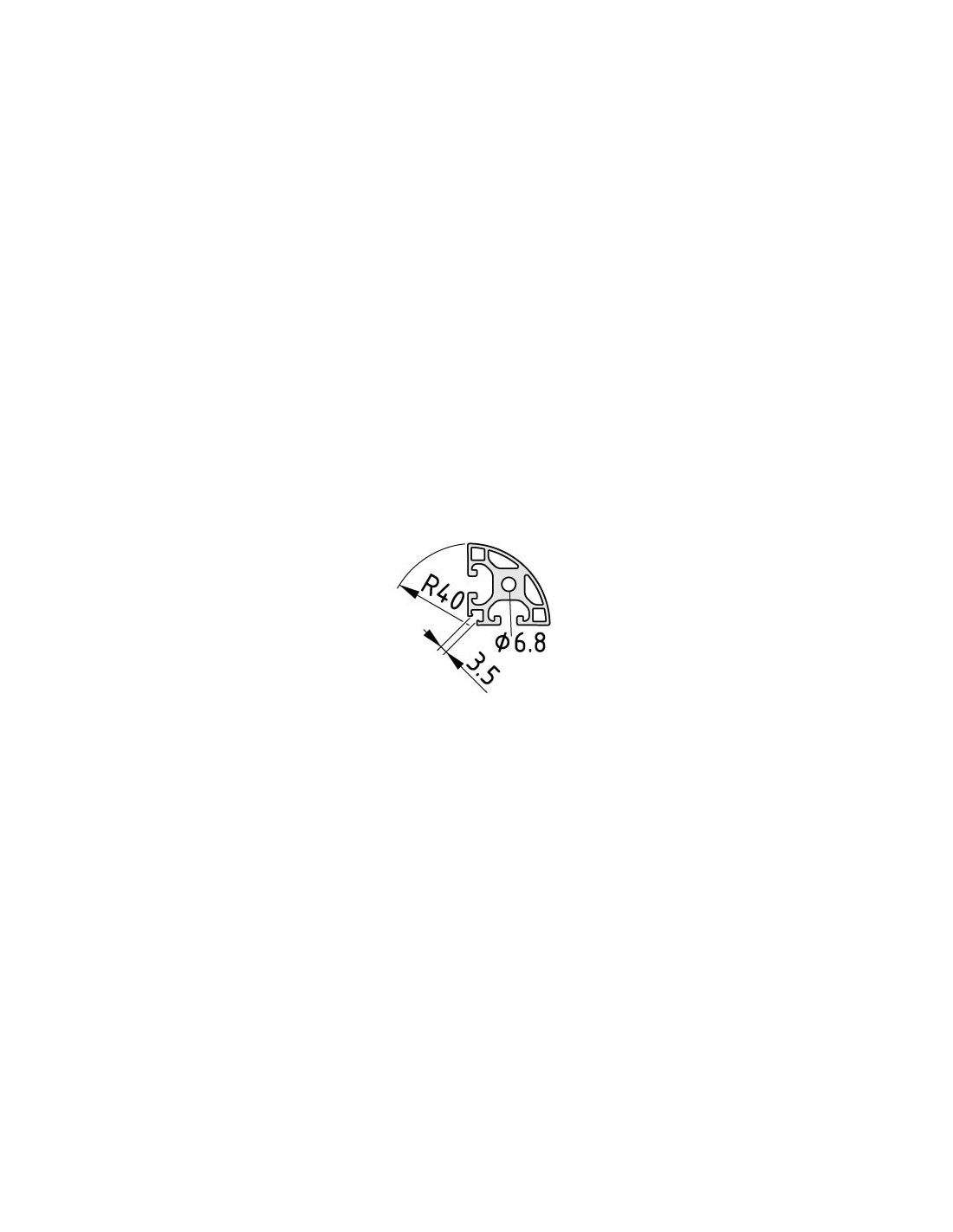

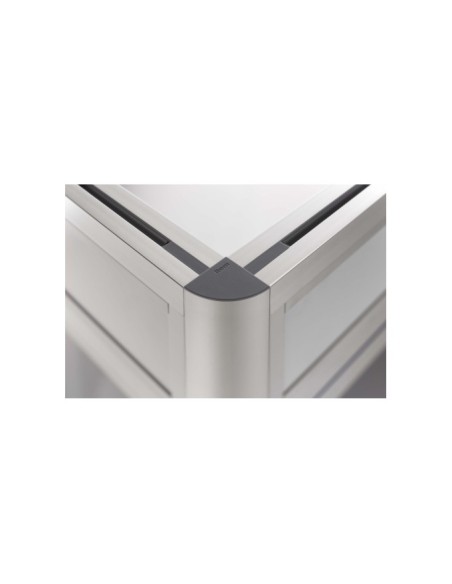

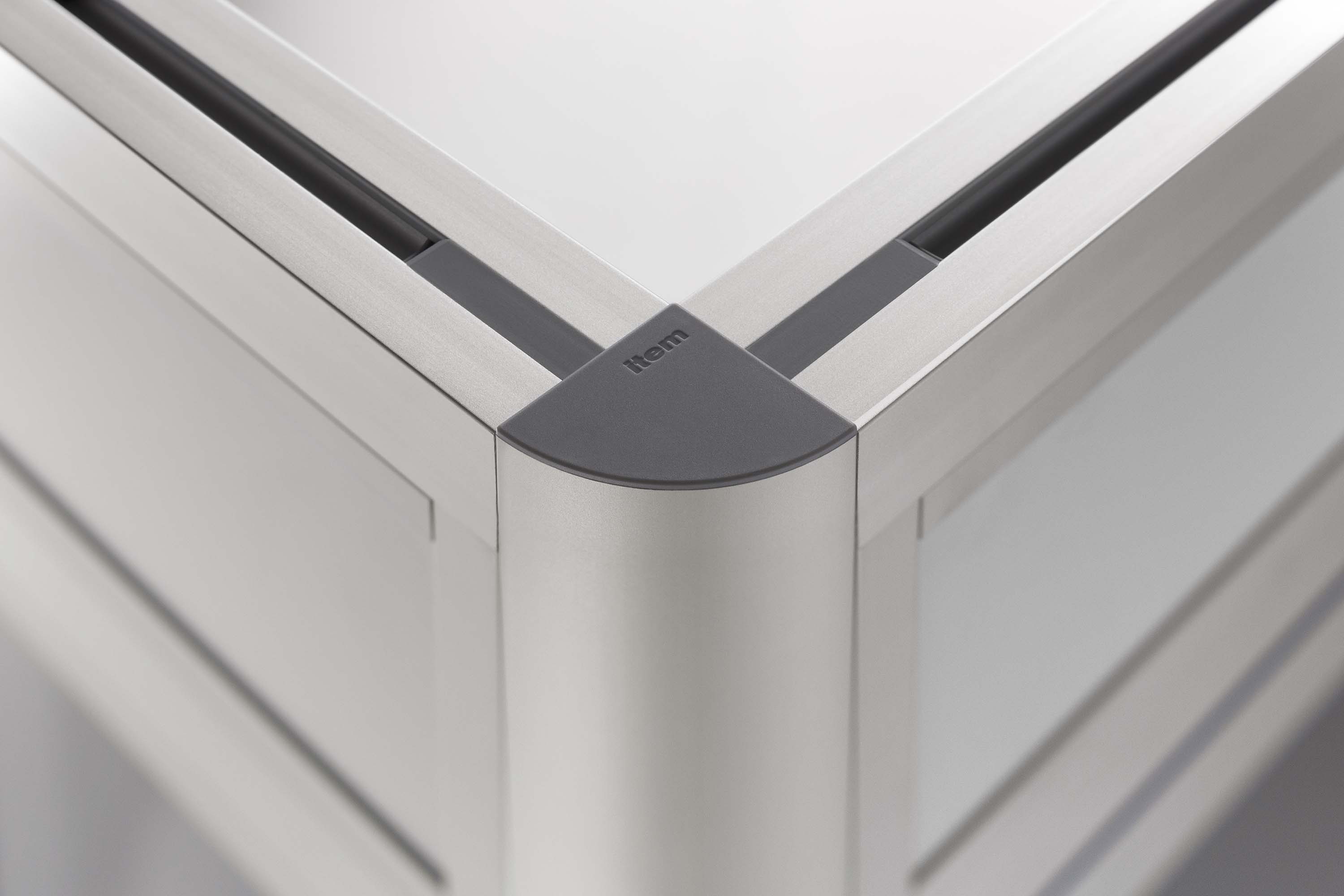

Perfil X 8 R40-90° - XMS natural
Perfil X 8 R40-90° - XMS natural
Perfil X 8 R40-90° - XMS natural
Perfil X 8 R40-90° - XMS natural

Perfil X 8 R40-90° - XMS natural

   0.0.669.64
Formato
  • Caja de 8 unidades
  • Barra de 6000

Perfil X 8 R40-90° - XMS, naturalPropiedades
CaracterísticaNatural
ESDsi
Sección transversal5.77
Momento de inercia, torsional2.6
Momento de inercia, eje x6.74
Momento de inercia, eje y6.74
Peso, espec. Longitud1.56
Unidad de suministrocorte máx. 6000 mm
MaterialAl, anodizado
Fuerza de tracción admisible en ranura2500
Momento resistente, eje x3.06
Momento resistente, eje y3.06
Seriex
Serie8

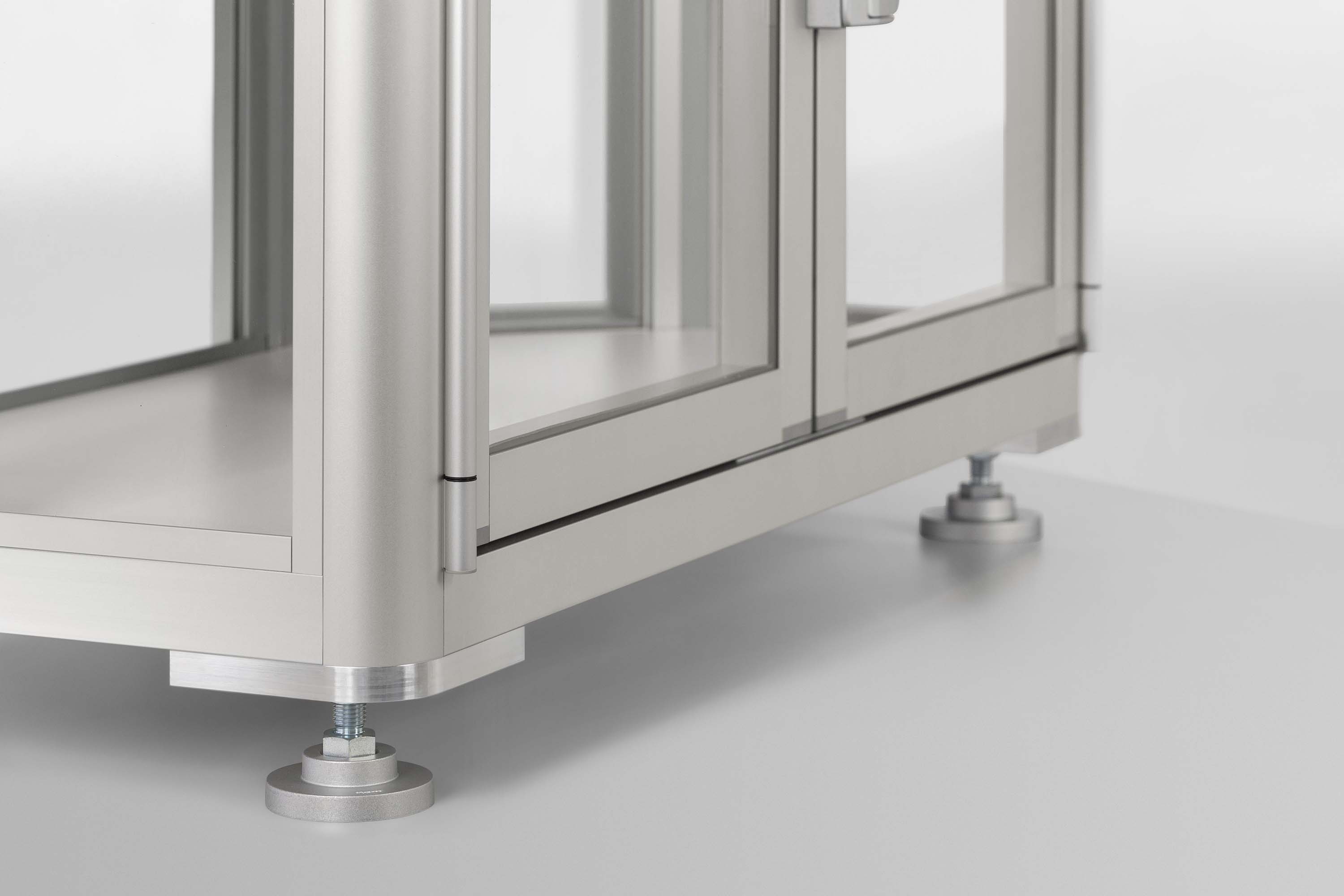

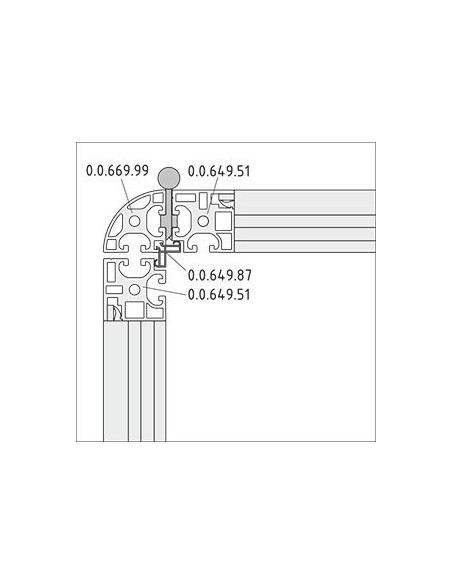

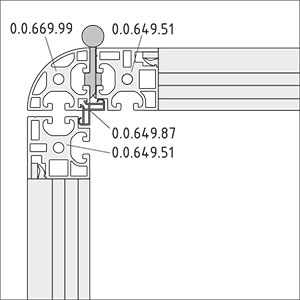

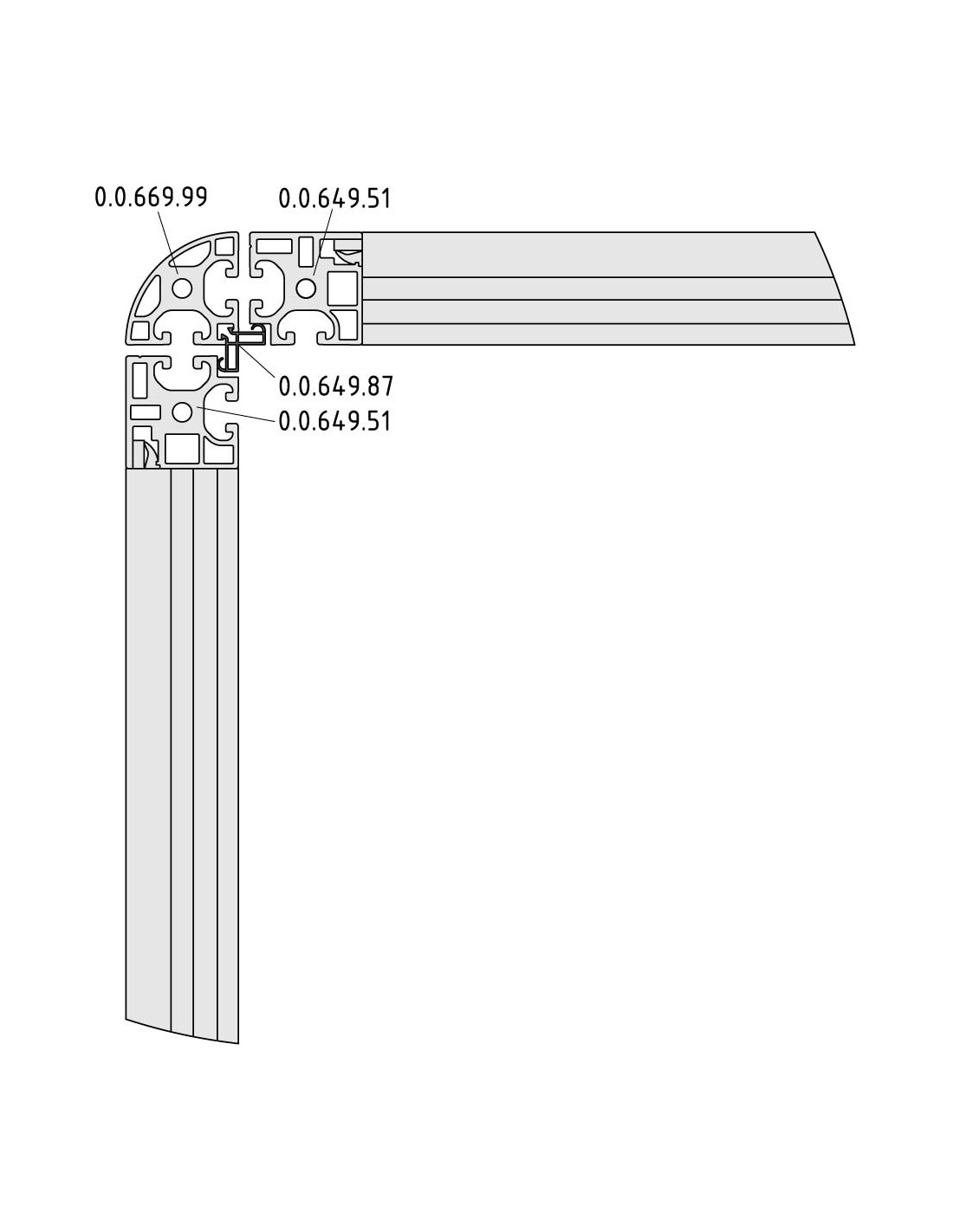

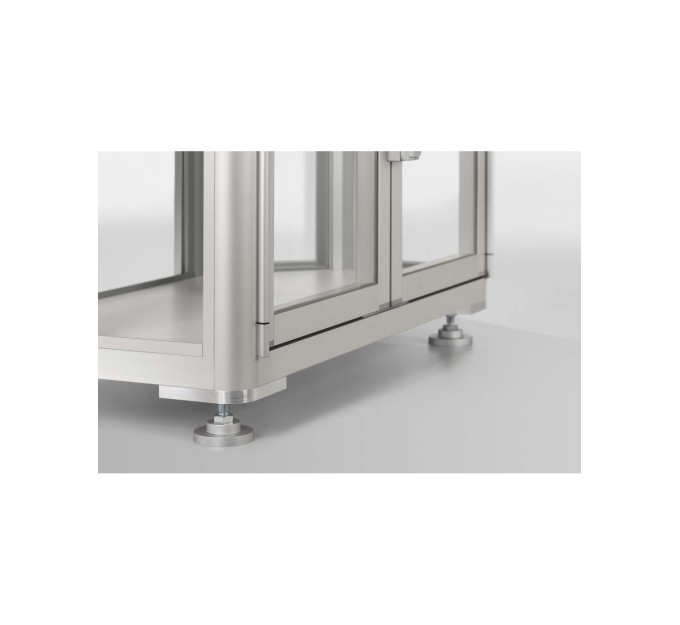

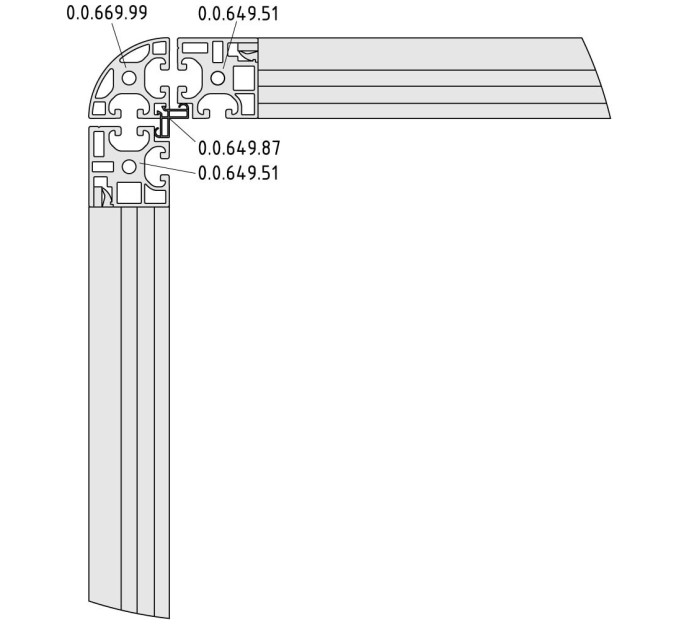

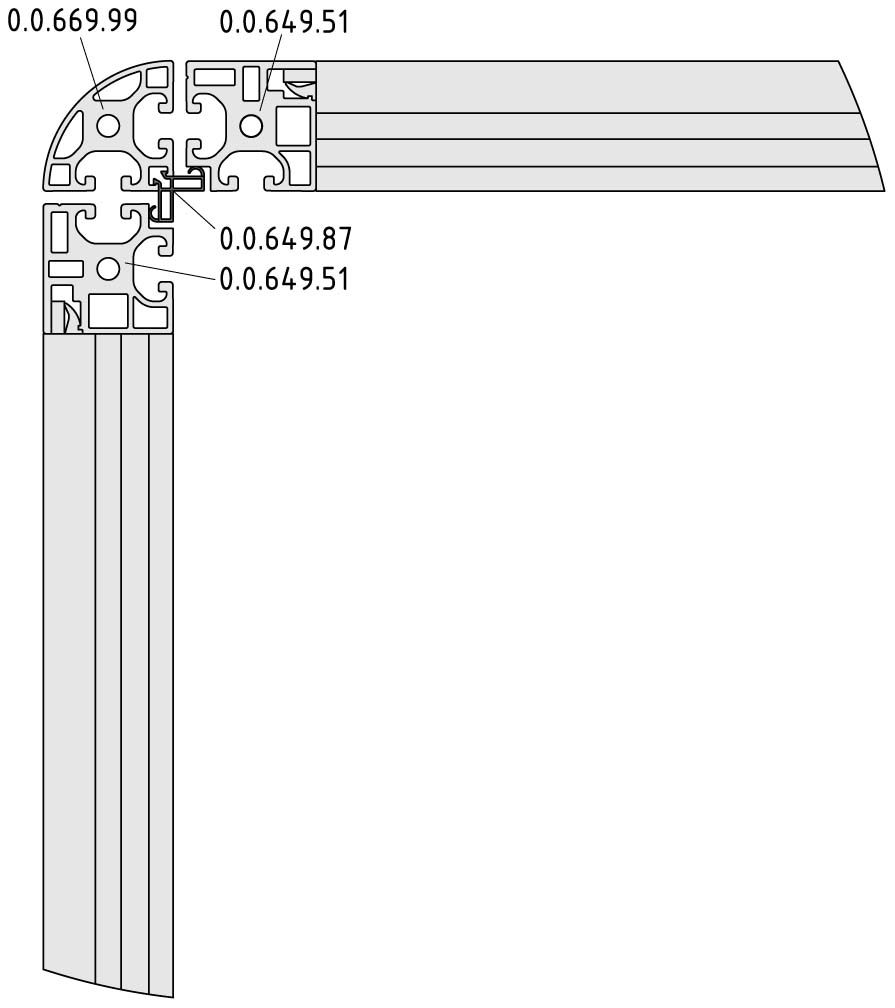

El  perfil X 8 R40-90° - XMS , especialmente compacto y sin canal para cables, se utiliza por ejemplo entre dos puertas que cierran contra la misma junta para puerta T2 - XMS (0.0.649.87). En este caso, la junta para puerta se fija en el interior de la esquina para sellar las dos puertas cuando se cierran.















DescargasChemical resistance of aluminium



ESD Product Qualification



Tips and Tricks



Serie
Serie X
ESD
Si
Material
Al, anodizado
