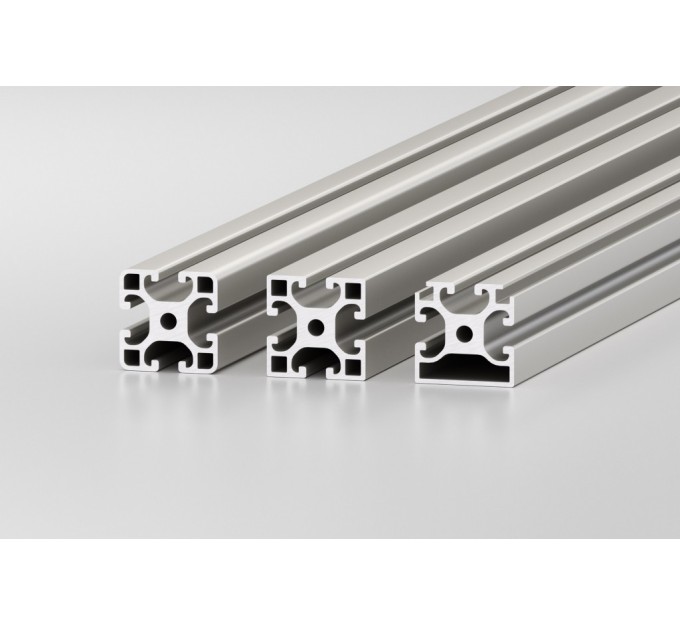

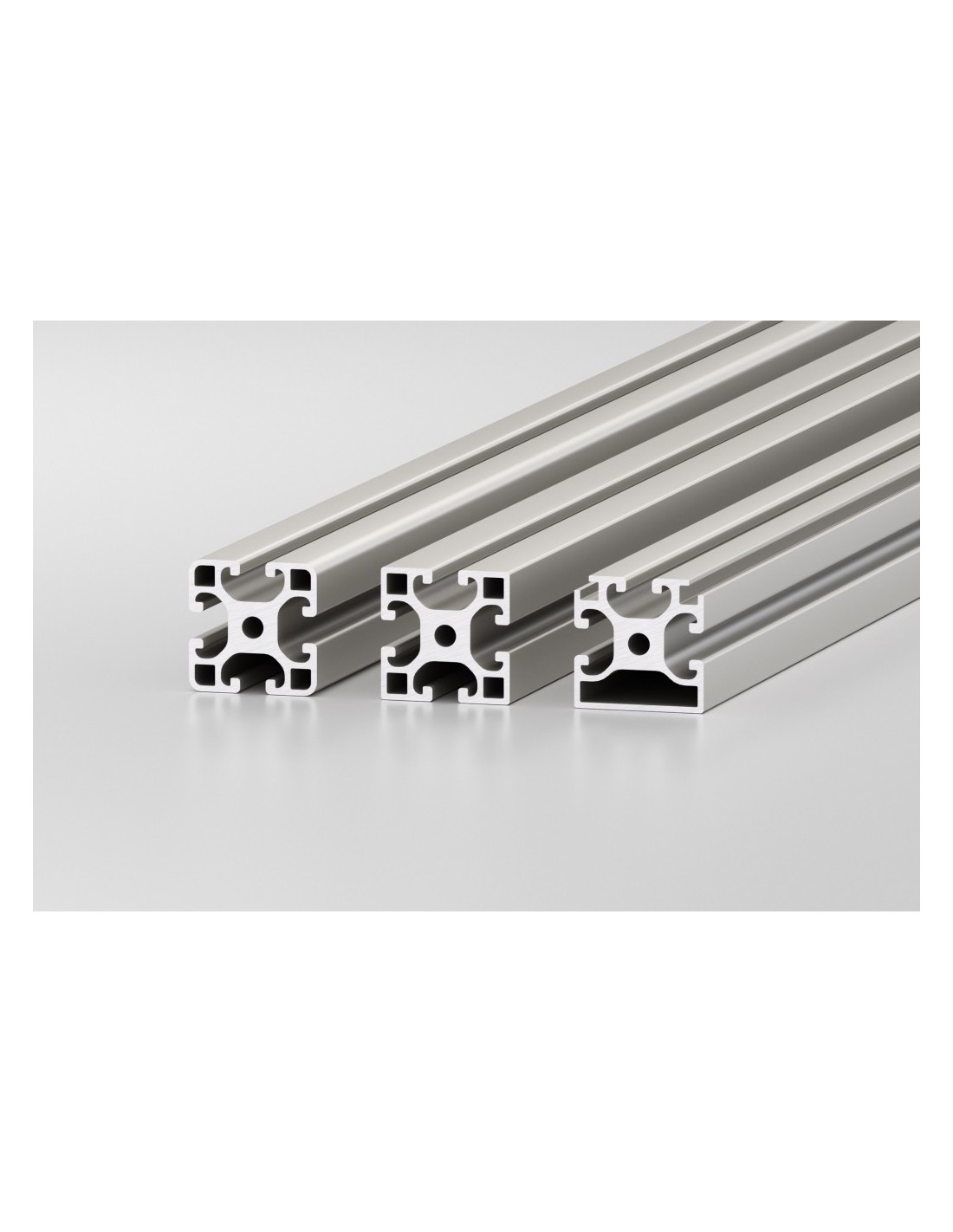

Perfil X 8 80x80 4N90 - XMS natural
Perfil X 8 80x80 4N90 - XMS natural

Perfil X 8 80x80 4N90 - XMS natural

   0.0.649.22
Formato
  • Caja de 4 unidades
  • Barra de 6000

Perfil X 8 80x80 4N90 - XMS, naturalPropiedades
CaracterísticaNatural
ESDsi
Sección transversal20.5
Momento de inercia, torsional86.72
Momento de inercia, eje x139.84
Momento de inercia, eje y139.84
Peso, espec. Longitud5.53
Unidad de suministrocorte máx. 6000 mm
MaterialAl, anodizado
Fuerza de tracción admisible en ranura5000
Momento resistente, eje x34.79
Momento resistente, eje y34.79
Seriex
Serie8

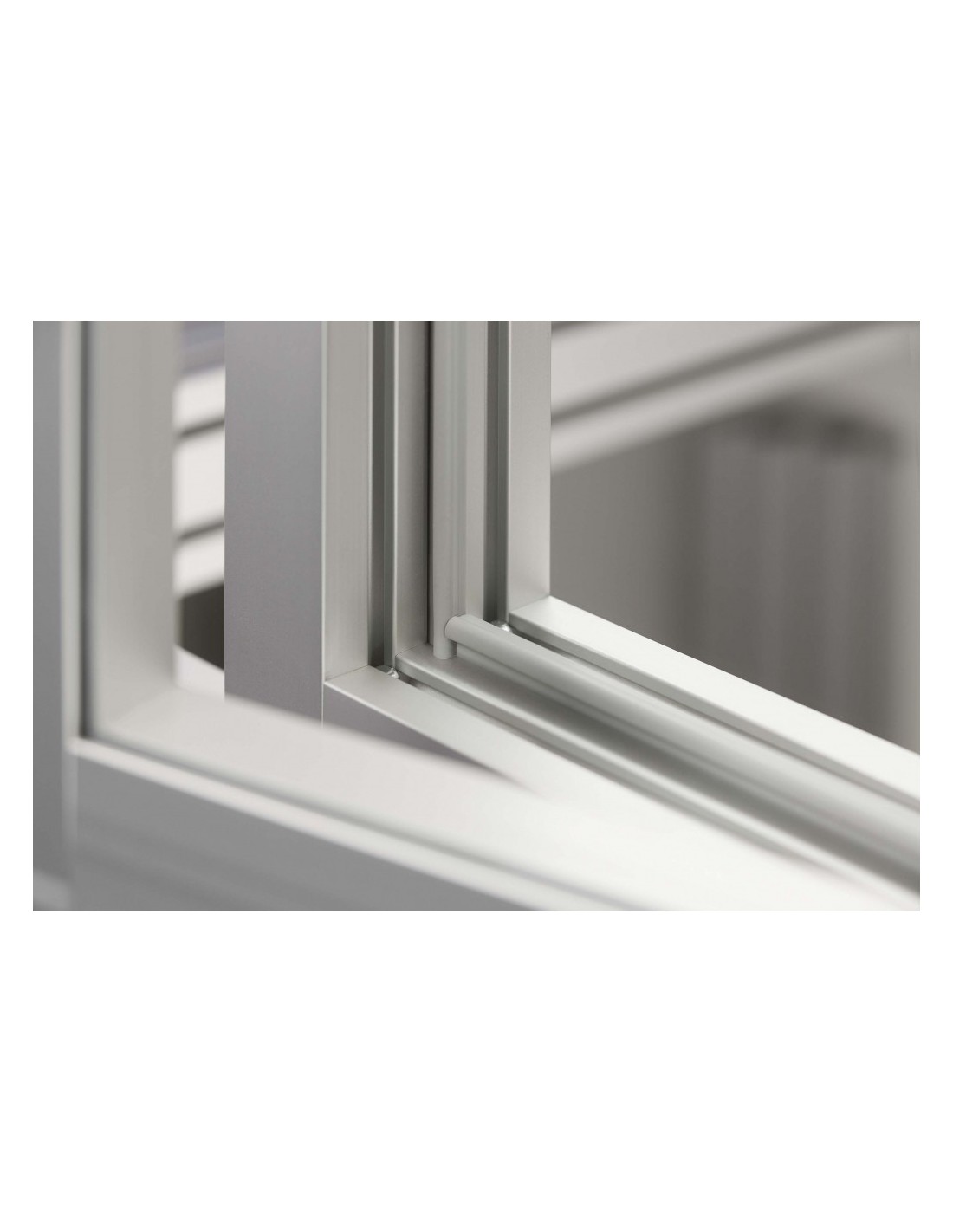

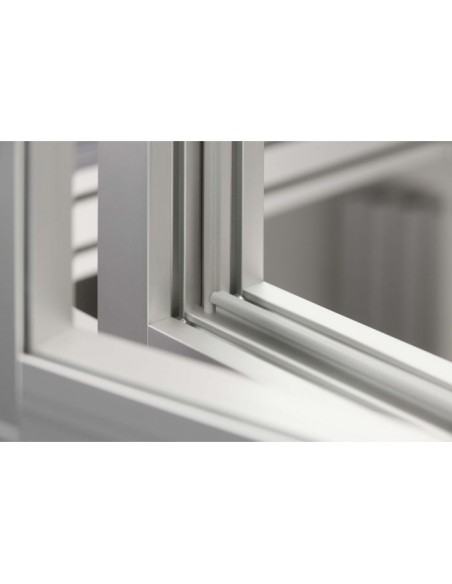

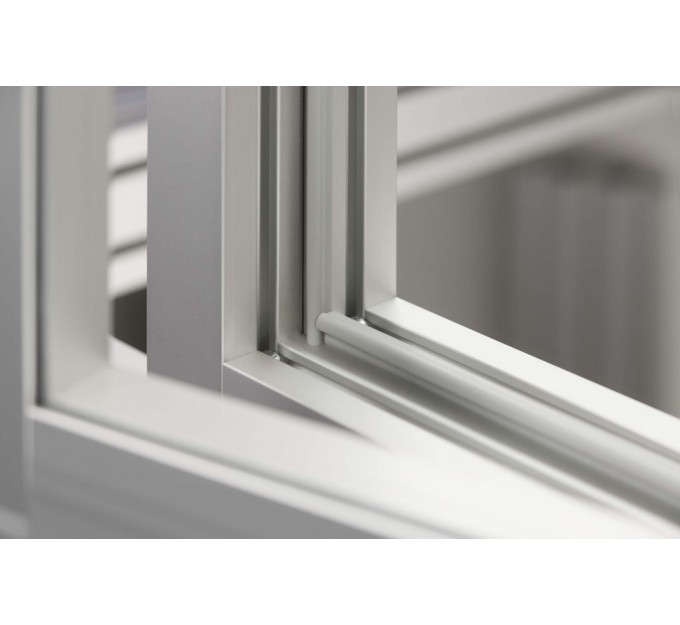

La junta para puerta 8 - XMS instalada en la ranura especial de los perfiles XMS sella la puerta cuando se cierra.






DescargasChemical resistance of aluminium



ESD Product Qualification



Tips and Tricks



Serie
Serie X
ESD
Si
Material
Al, anodizado
