Kit unión universal St 8 40 inoxidable

Kit unión universal St 8 40, inoxidablePropiedades

Característica	inoxidable
ESD	si
Peso (g)	65
Unidad de suministro	Kit
Material	St
MOMENT_ROSTF	8
Serie	8



DescripciónPerno de unión D12x40 2D62 tornillos gota de sebo ISO 7380-M6x32, estañados2 tuercas ranuradas (perfil St) 8 M62 tapetas, PA, negroComponentesPerno de unión D12x40 2D6
2 tornillos gota de sebo ISO 7380-M6x32, estañados
2 tuercas ranuradas (perfil St) 8 M6
2 tapetas, PA, negro

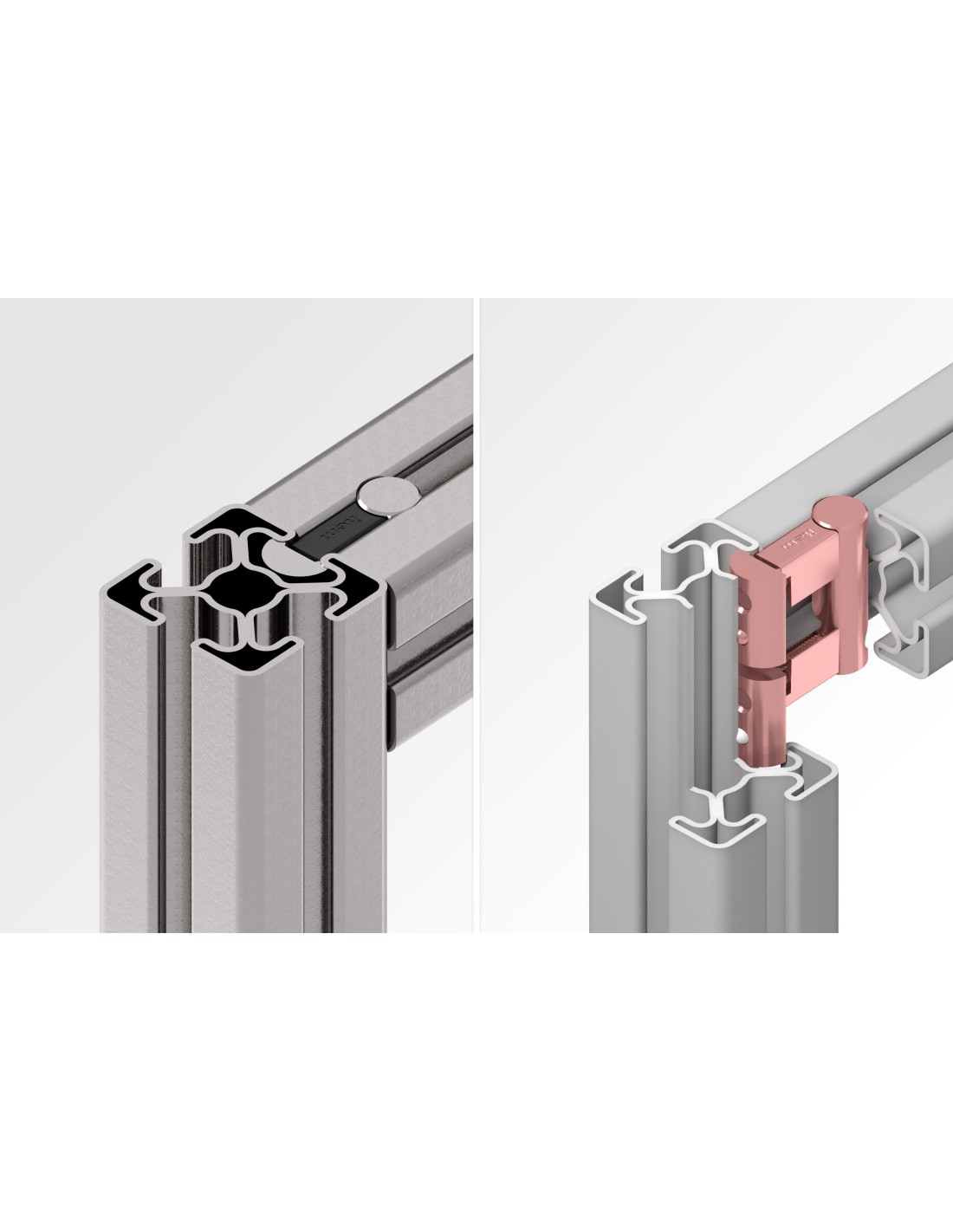

El kit de unión universal St 8 40 proporciona una unión en ángulo recto de perfiles St 8 que permite el desplazamiento a lo largo de la ranura. Es posible montar travesaños en una estructura ya existente o en marcos cerrados.
De esta forma, no es necesario determinar previamente la posición del punto de unión.





La fuerza de tensión previa del kit de unión universal (perfil St) 8 se aplica mediante dos tornillos que se aprietan desde la ranura del perfil. Se atornillan en tuercas ranuradas (perfil St) 8 M6, que se insertan en la ranura del perfil contrario.El contraapoyo de la unión está formado por un perno con dos taladros que se inserta en uno de los orificios transversales del perfil (⌀ 12,2 mm).
Las tapetas también se utilizan para fijar las posiciones de los tornillos durante el montaje.
