Perfil columna de instalación 8 160x160 K76 natural

Perfil columna de instalación 8 160x160 K76, naturalPropiedades

Característica	Natural
ESD	si

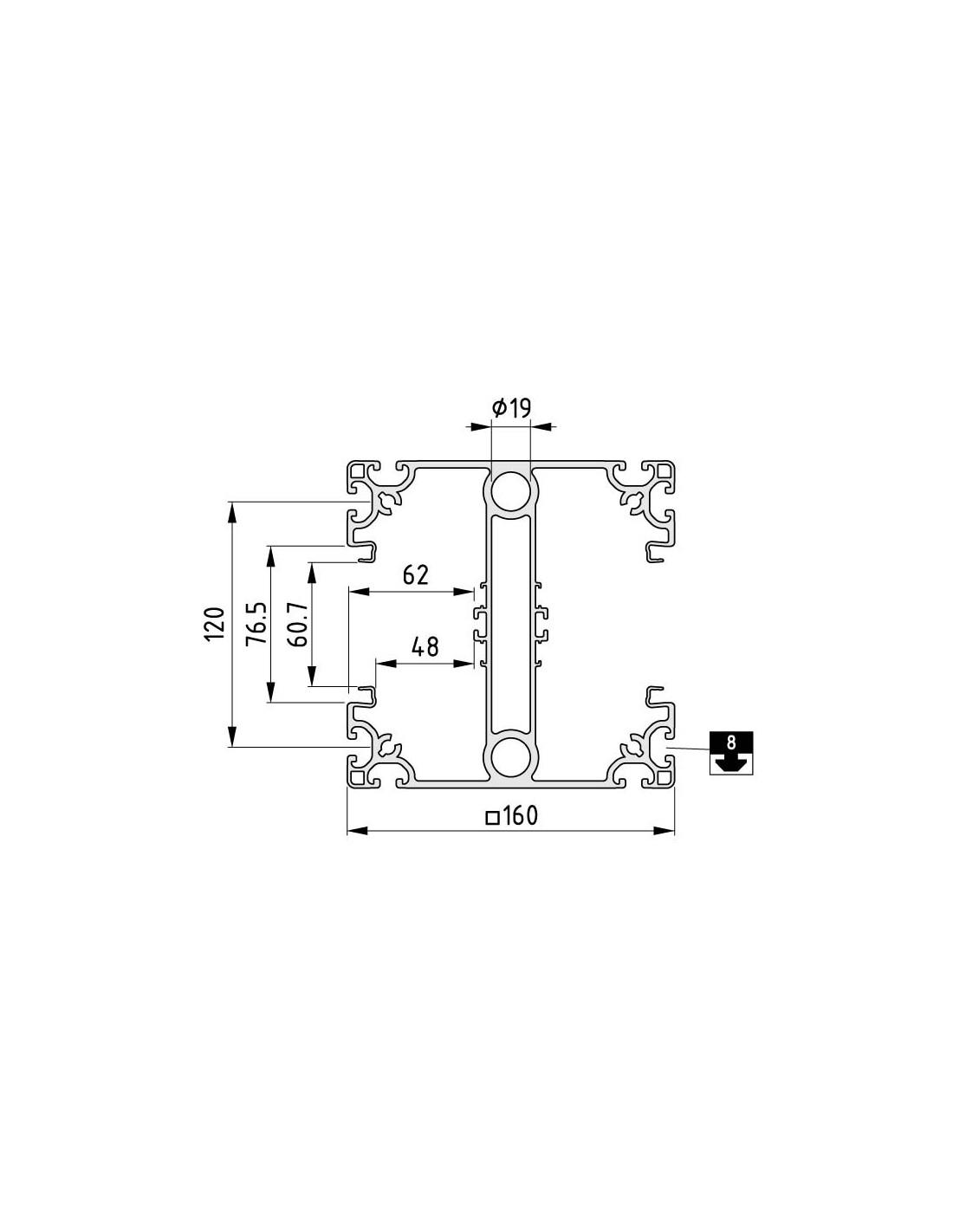

Sección transversal	3.64
Momento de inercia, eje x	1392.7
Momento de inercia, eje y	849.3
Peso, espec. Longitud	9.82
Unidad de suministro	corte máx. 6000 mm
Material	Al, anodizado
Momento resistente, eje x	174.1
Momento resistente, eje y	106.16
Serie	8



Descripción

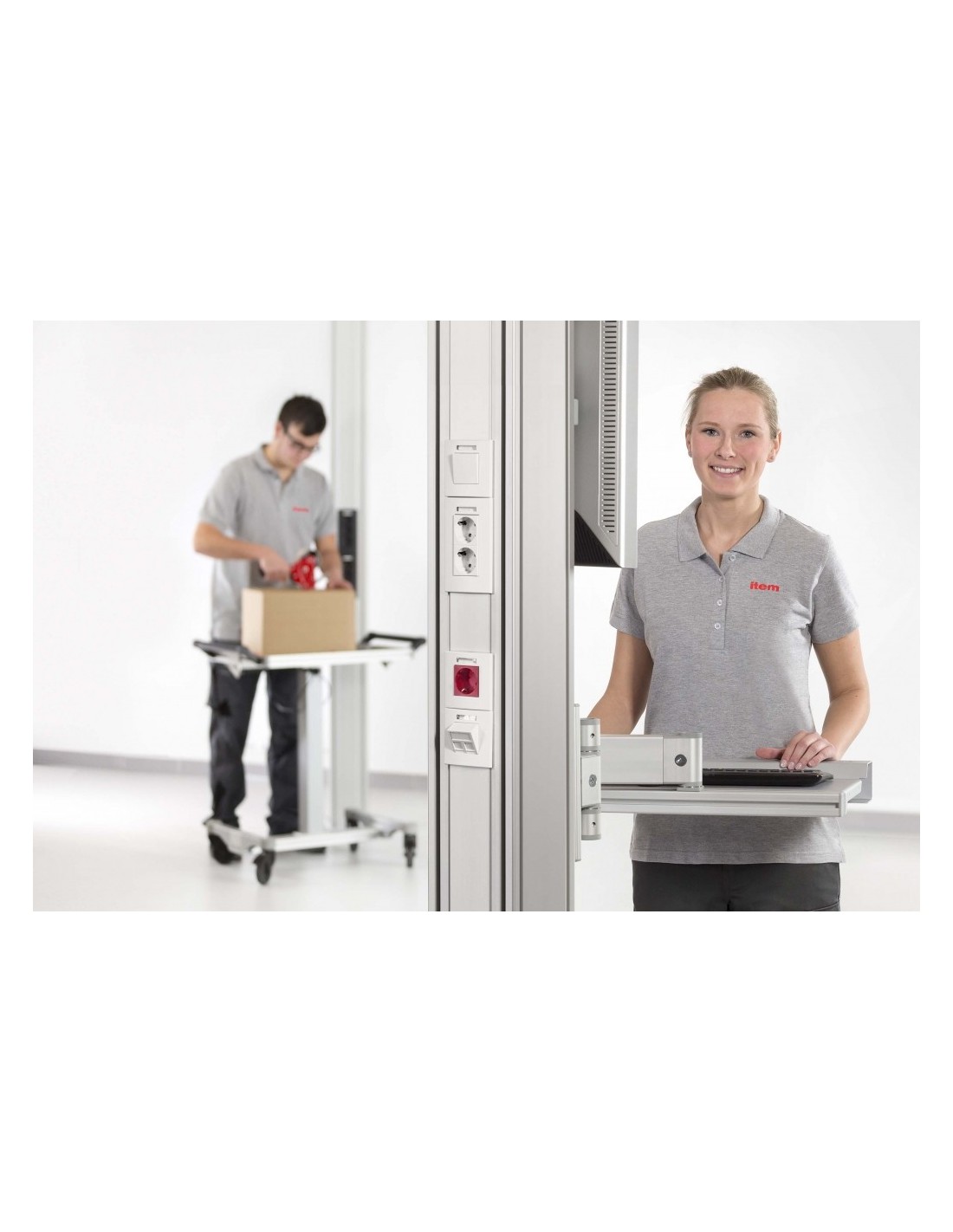

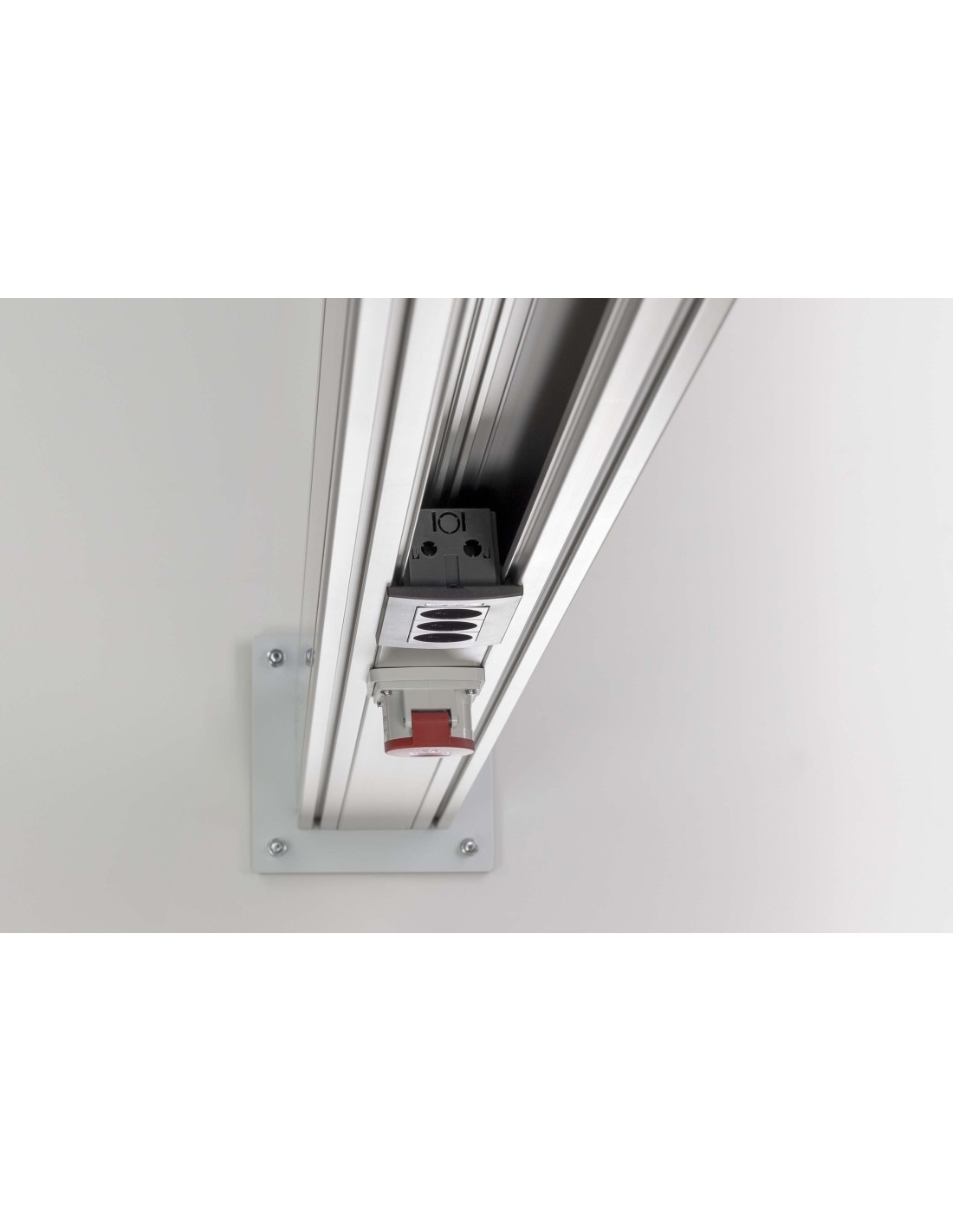

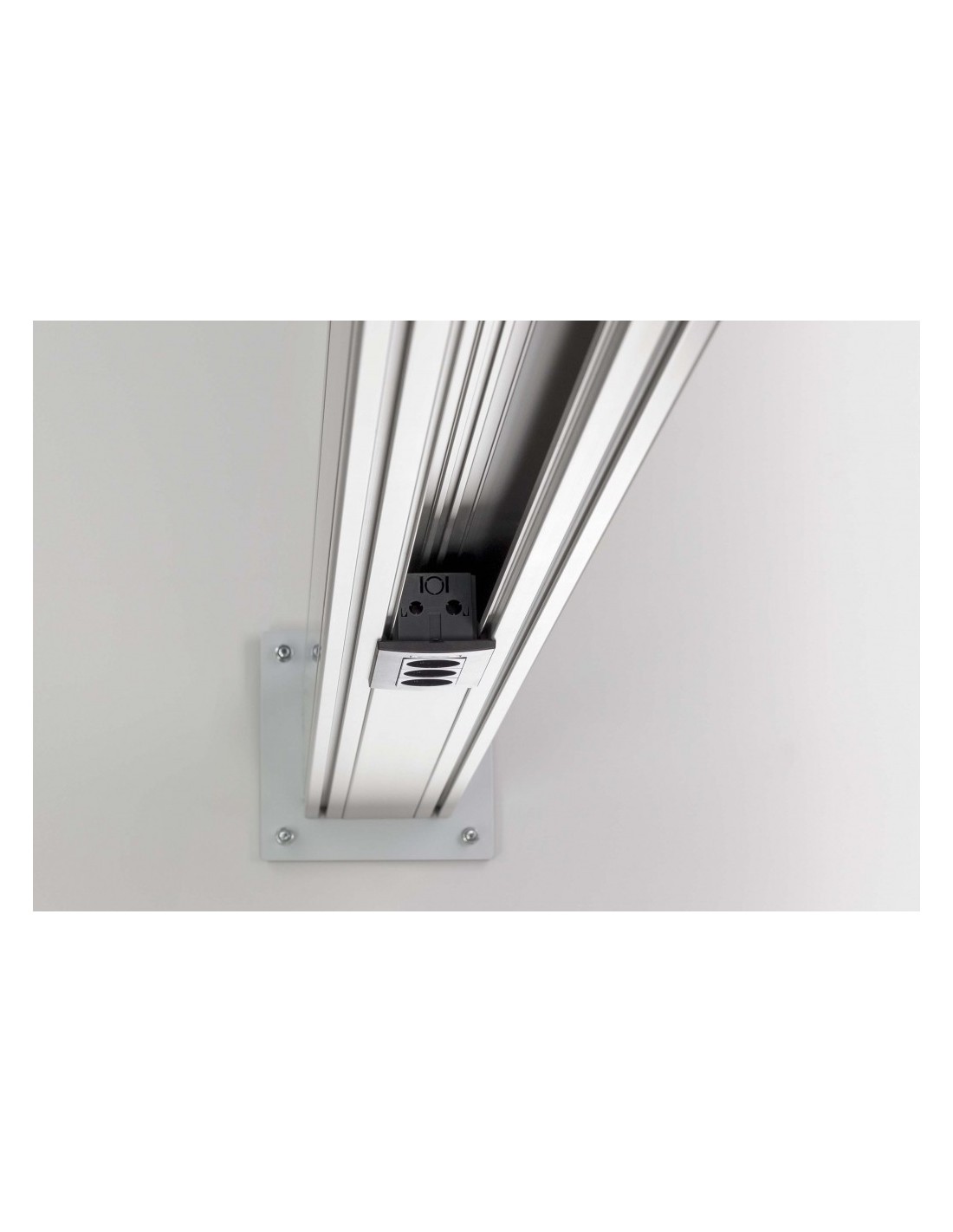

Alimentación eléctrica, aire comprimido, acceso a red de datos – todo desde un punto central. El perfil columna de instalación de item es una solución robusta y versátil para llevar los suministros directamente a los puestos de trabajo.El perfil columna de instalación dispone dos grandes canales para cables que se se pueden subdividir en dos utilizando perfiles divisores K76 K para separar los cables de distintas tensiones de acuerdo con la EN 50174.La abertura de los conductos acomoda las cajas de montaje, que simplemente se insertan en el lugar deseado y se utilizan para alojar conexiones de red, tomas de corriente y tomas CEE. Además, cada lado del perfil columna de instalación ofrece dos ranuras de la serie 8 para montar accesorios.Los dos conductos de la columna se pueden utilizar para el aire comprimido. Las conexiones de aire se pueden instalar a cualquier punto con el kit de conexión neumática 8 160 G1/2 (0.0.663.45).Las secciones abiertas de la canal para cables se pueden cerrar perfectamente con el correspondiente perfil cobertura 76 (0.0.663.40) de aluminio. Los clips de sujeción fijan y conectan a tierra el perfil cobertura.
