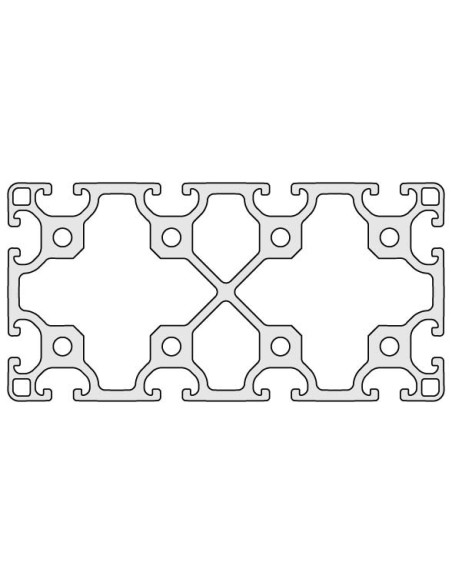

Perfil 12 240x120 L natural
Perfil 12 240x120 L natural
Perfil 12 240x120 L natural
Perfil 12 240x120 L natural

Perfil 12 240x120 L natural

   0.0.001.29
Formato
  • Caja de 2 unidades
  • Barra de 6000

Perfil 12 240x120 L, naturalPropiedades
CaracterísticaNatural
ESDsi
Sección transversal84.02
Momento de inercia, torsional1218.24
Momento de inercia, eje x1348.66
Momento de inercia, eje y4595.18
Peso, espec. Longitud22.68
Unidad de suministrocorte máx. 6000 mm
MaterialAl, anodizado

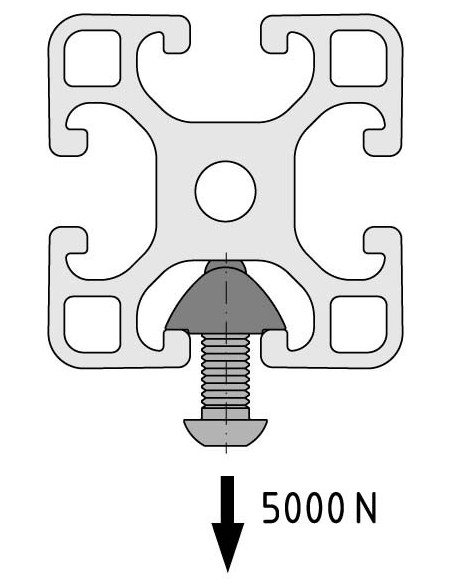

Fuerza de tracción admisible en ranura5000
Momento resistente, eje x224.78
Momento resistente, eje y382.93
Serie12









Los perfiles 12 H son particularmente indicados para la construcción de estructuras estables que deban soportar cargas elevadas. La gran rigidez de las aletas del perfil admite cargas de hasta 10 000 N por unión atornillada. La inclinación de las aletas ofrece un elevado grado de seguridad contra el aflojamiento.Las zonas de la estructura que estén sujetas a menores cargas, pueden construirse con perfiles serie 12 L.









DescargasTechnical documentation



Chemical resistance of aluminium



ESD Product Qualification



Serie
Serie 12
ESD
Si
Material
Al, anodizado
