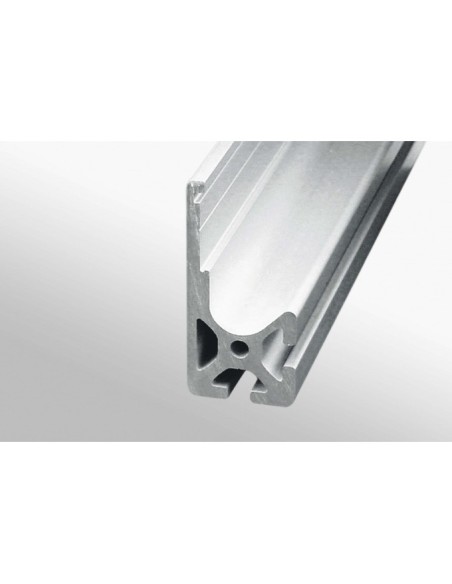

Carril C, Perfil patín 5, naturalPropiedades
La posición de los taladros se identifica por ranuras marcadas en los perfiles.
| Característica | Natural |
| ESD | si |

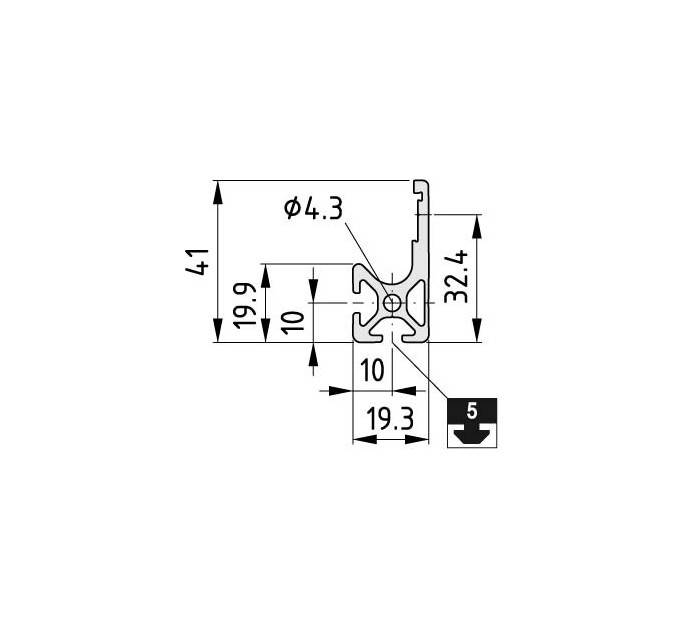

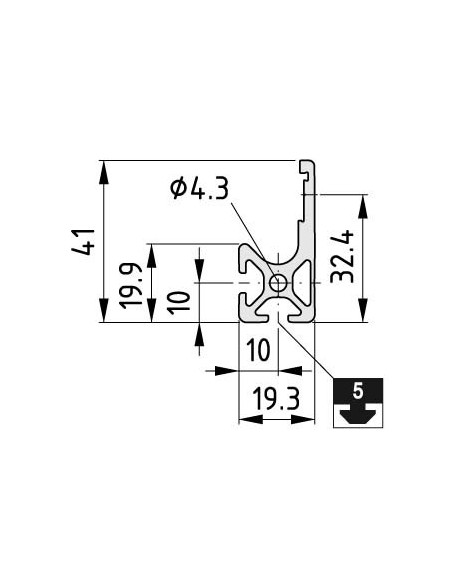

| Sección transversal | 2.46 |
| Momento de inercia, torsional | 0.23 |
| Momento de inercia, eje x | 2.83 |
| Momento de inercia, eje y | 0.97 |
| Peso, espec. Longitud | 0.67 |
| Unidad de suministro | corte máx. 6000 mm |
| Material | Al, anodizado |
| Serie | 5 |
| Momento resistente, eje x | 1.09 |
| Momento resistente, eje y | 0.71 |
Descripción
Para la construcción de carros para el sistema carril C 5, 6 u 8 utilizando kits rodillo.
La posición de los taladros se identifica por ranuras marcadas en los perfiles.

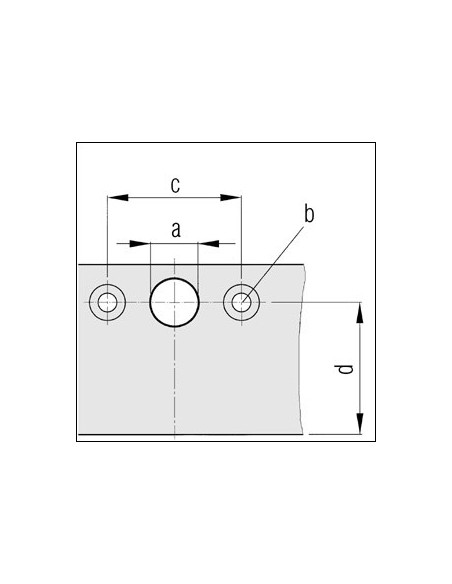

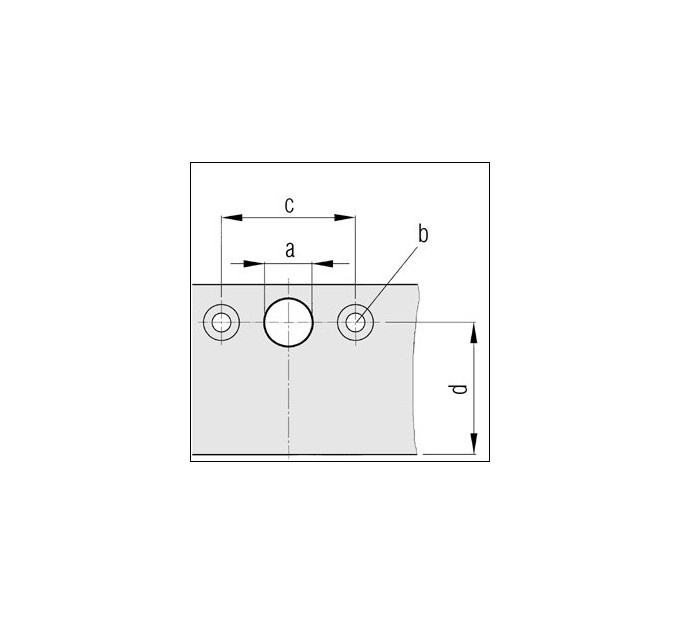

Para la fijación de los kits rodillo hay que prever los correspondientes agujeros (a) para las tuercas y los avellanados DIN 74 (b) para los tornillos avellanados.
