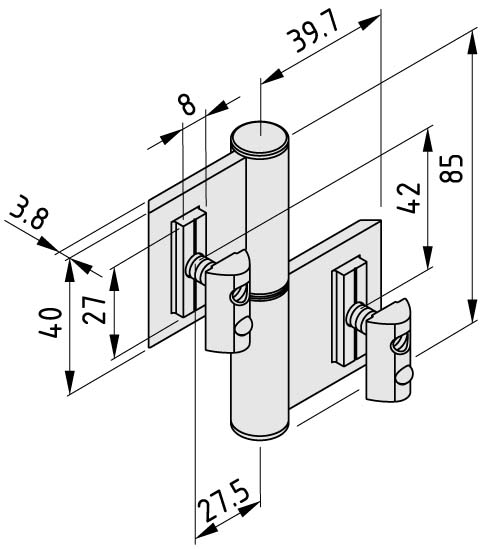

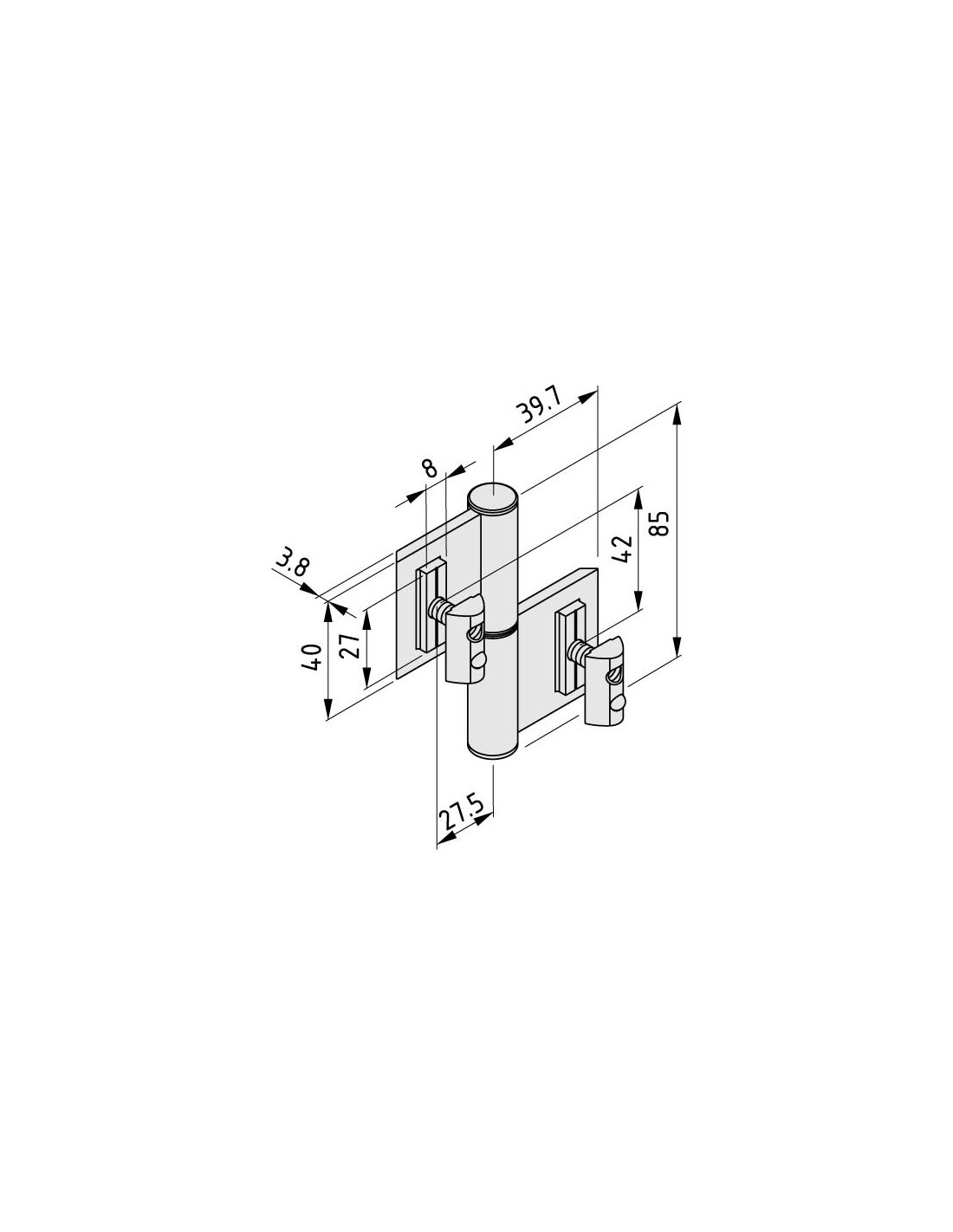

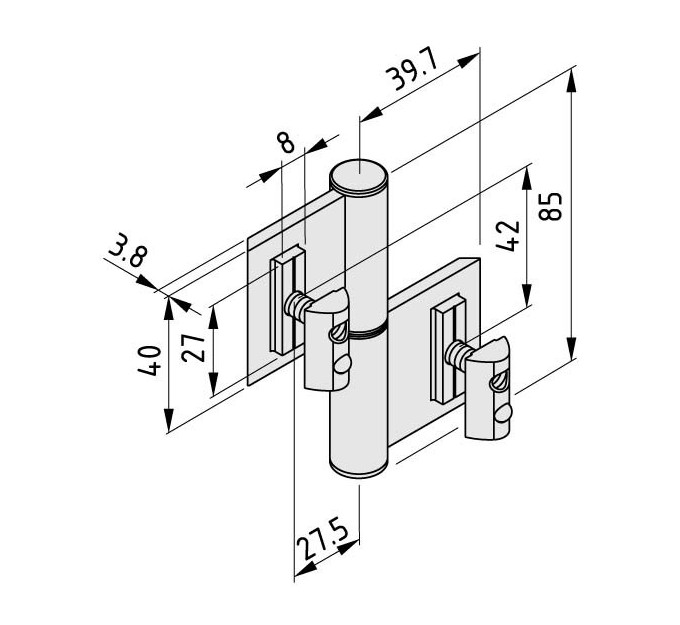

Bisagra 8 NNO Al PP4 L

Bisagra 8 N/NO Al PP4 LPropiedades

ESD	si
Peso (g)	100
Fuerza máxima [N]	500
Unidad de suministro	Kit
Serie	8

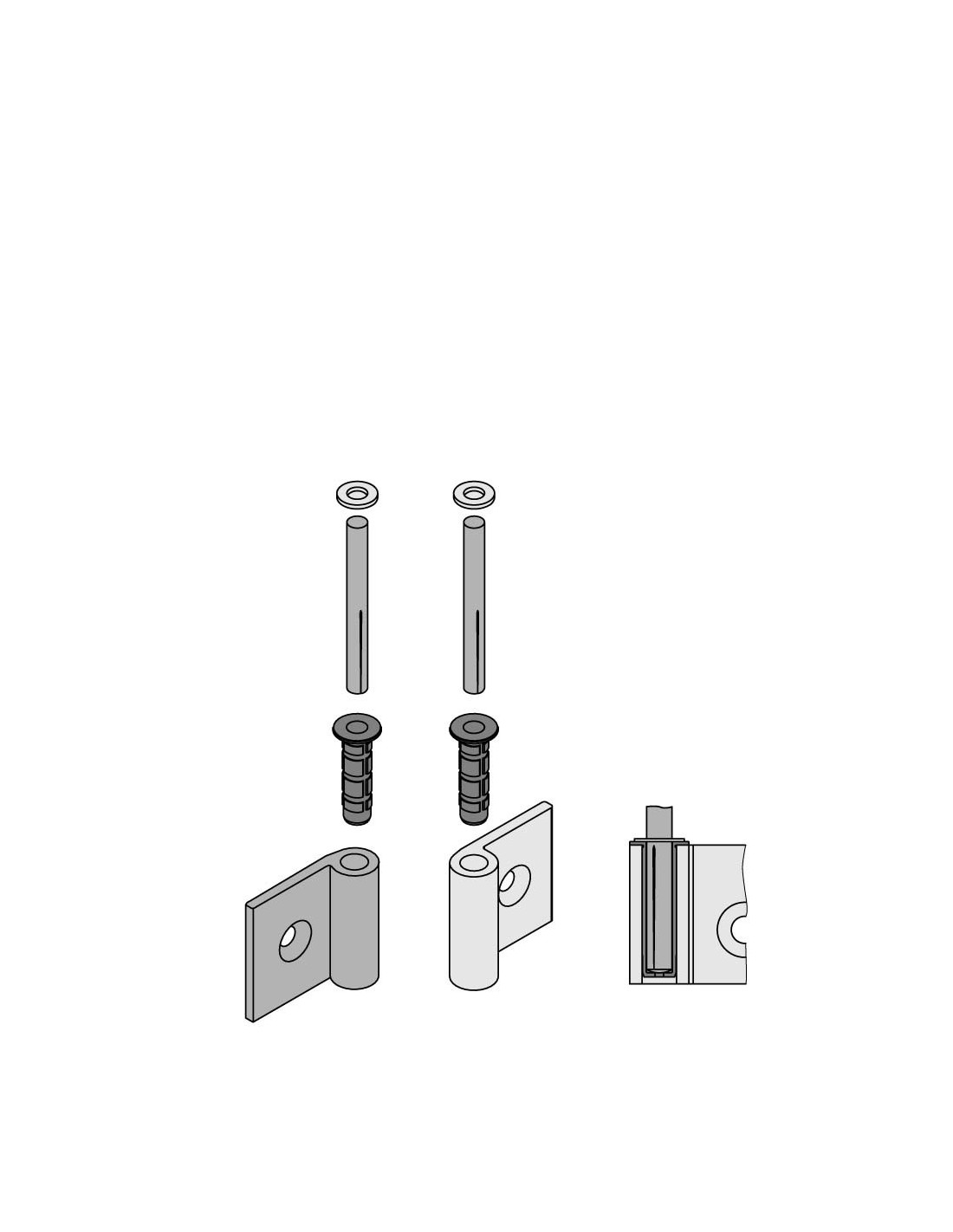

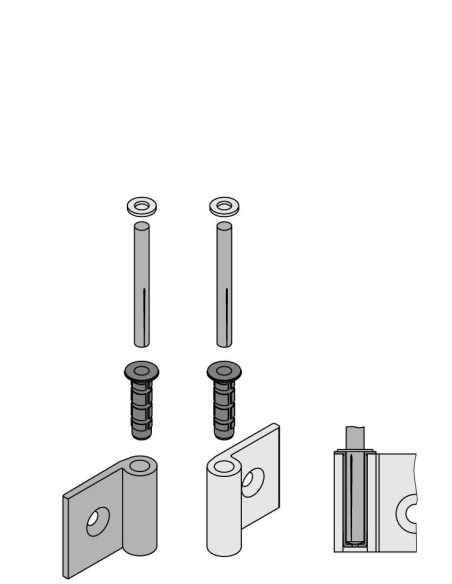

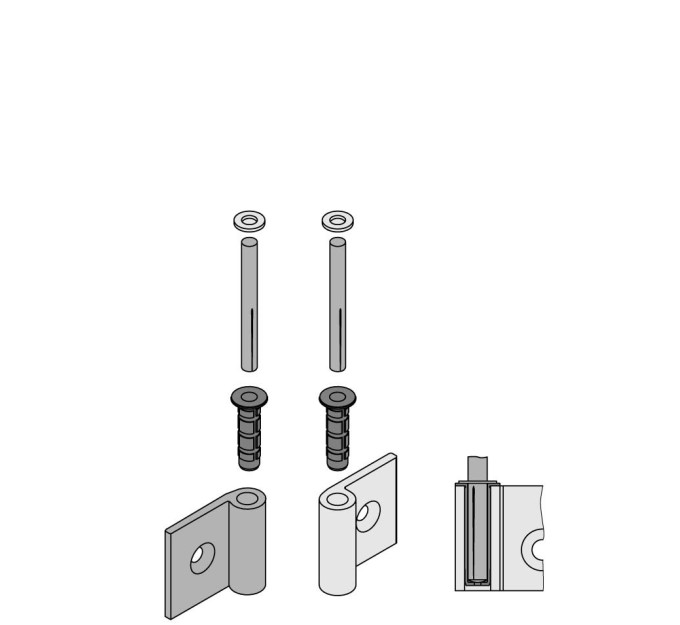

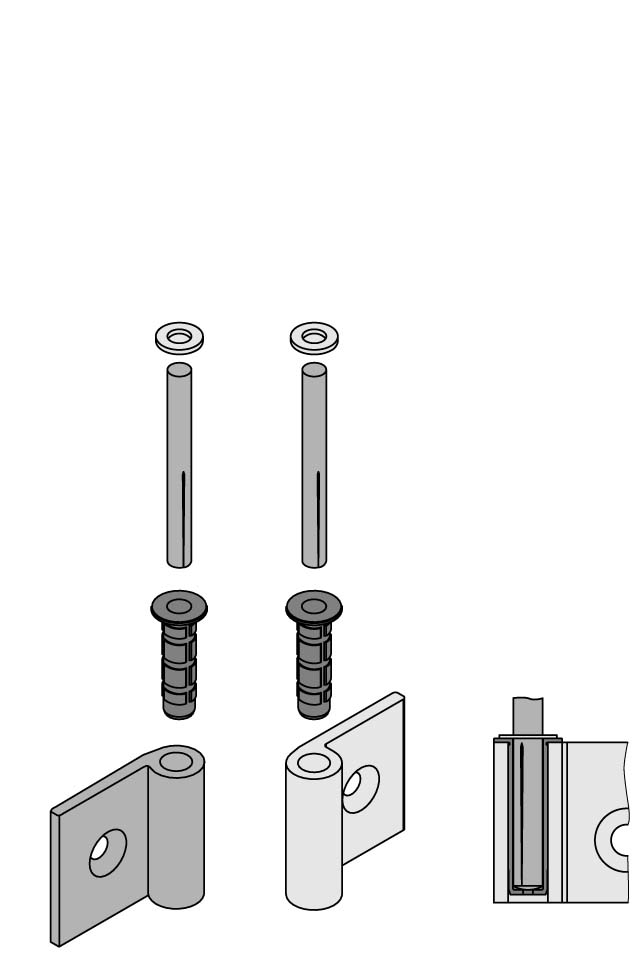

Descripción2 bisagras, Al, anodizadas, natural2 tuercas V 8 St M6, zinc.2 tornillos avellanados DIN 7991-M6x14, St, zinc.Perno bisagra Al L, D6Notas sobre el uso e instalaciónComponentes2 bisagras, Al, anodizadas, natural
2 tuercas V 8 St M6, zinc.
2 tornillos avellanados DIN 7991-M6x14, St, zinc.
Perno bisagra Al L, D6

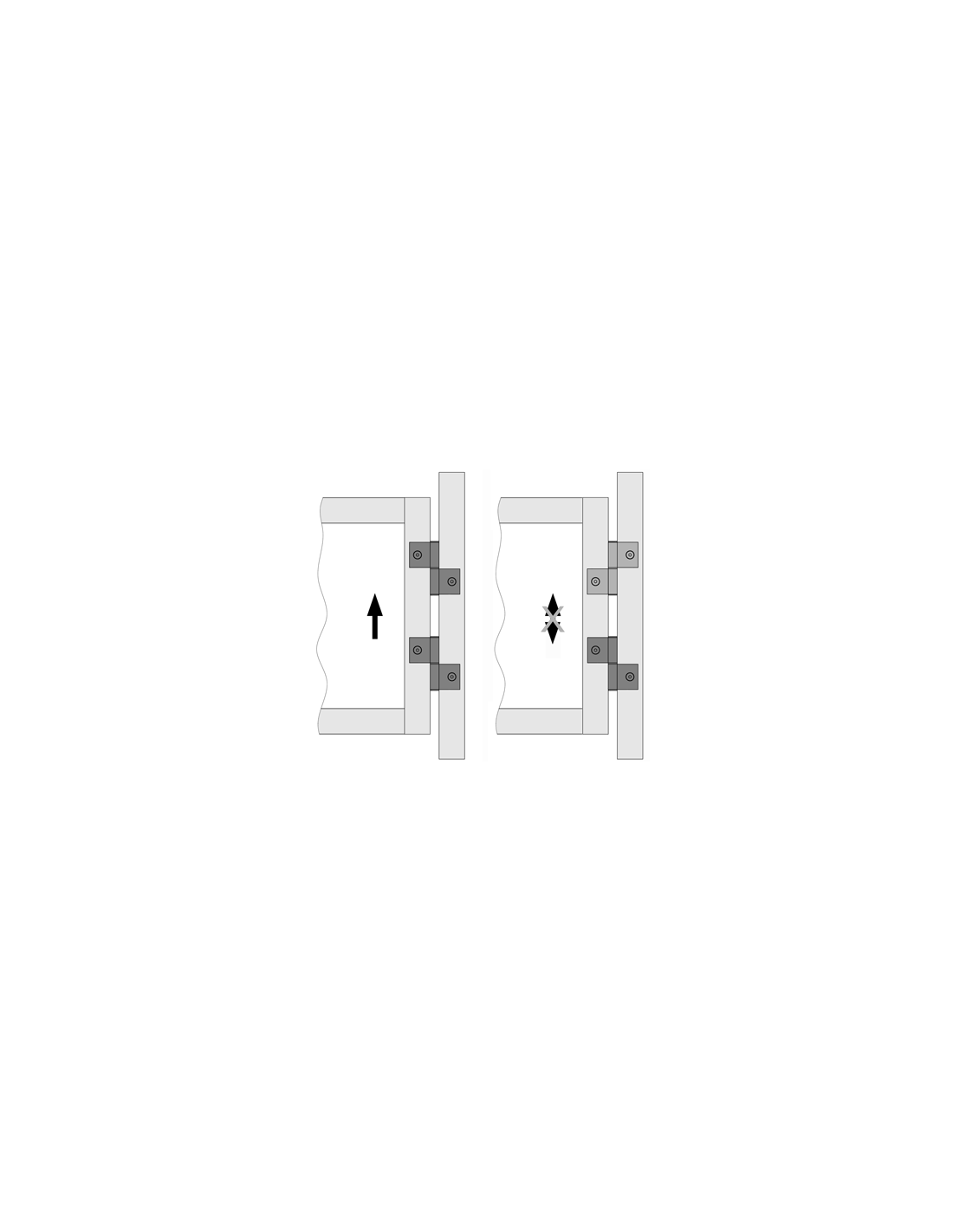

Notas sobre el uso e instalación

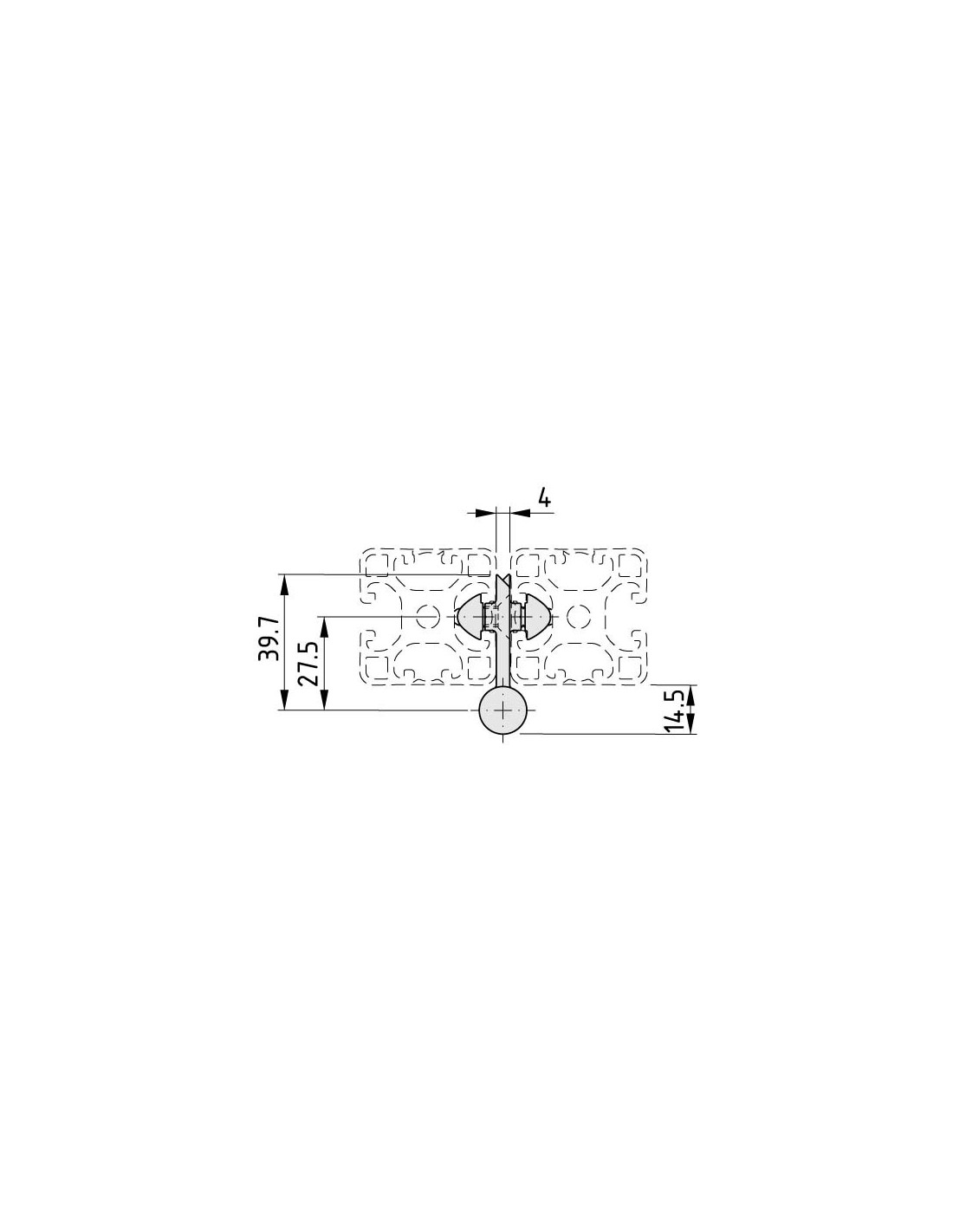

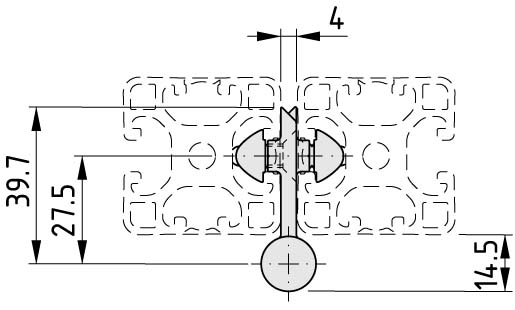

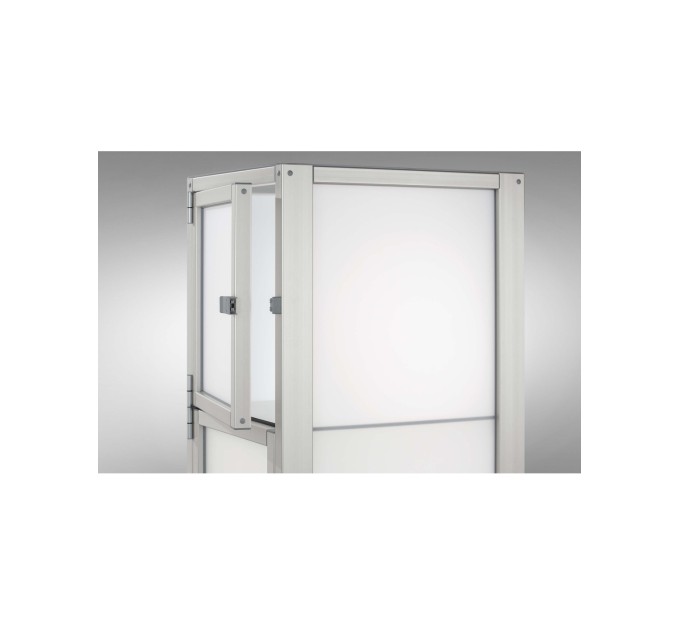

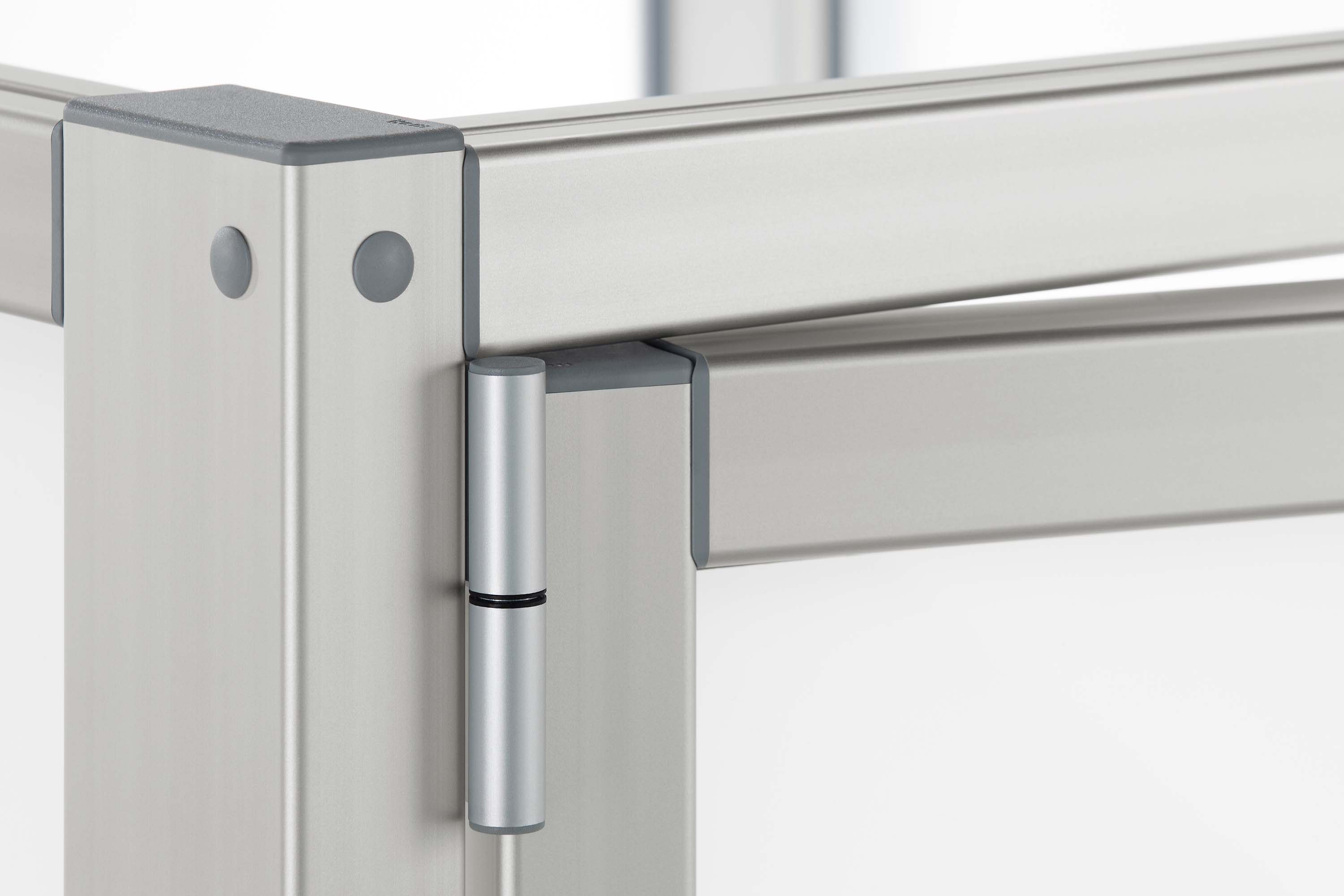

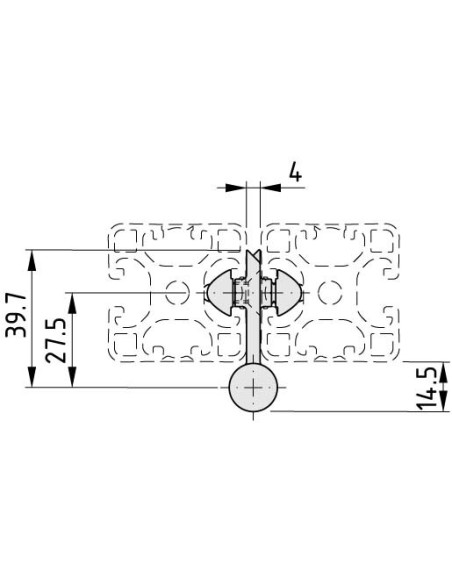

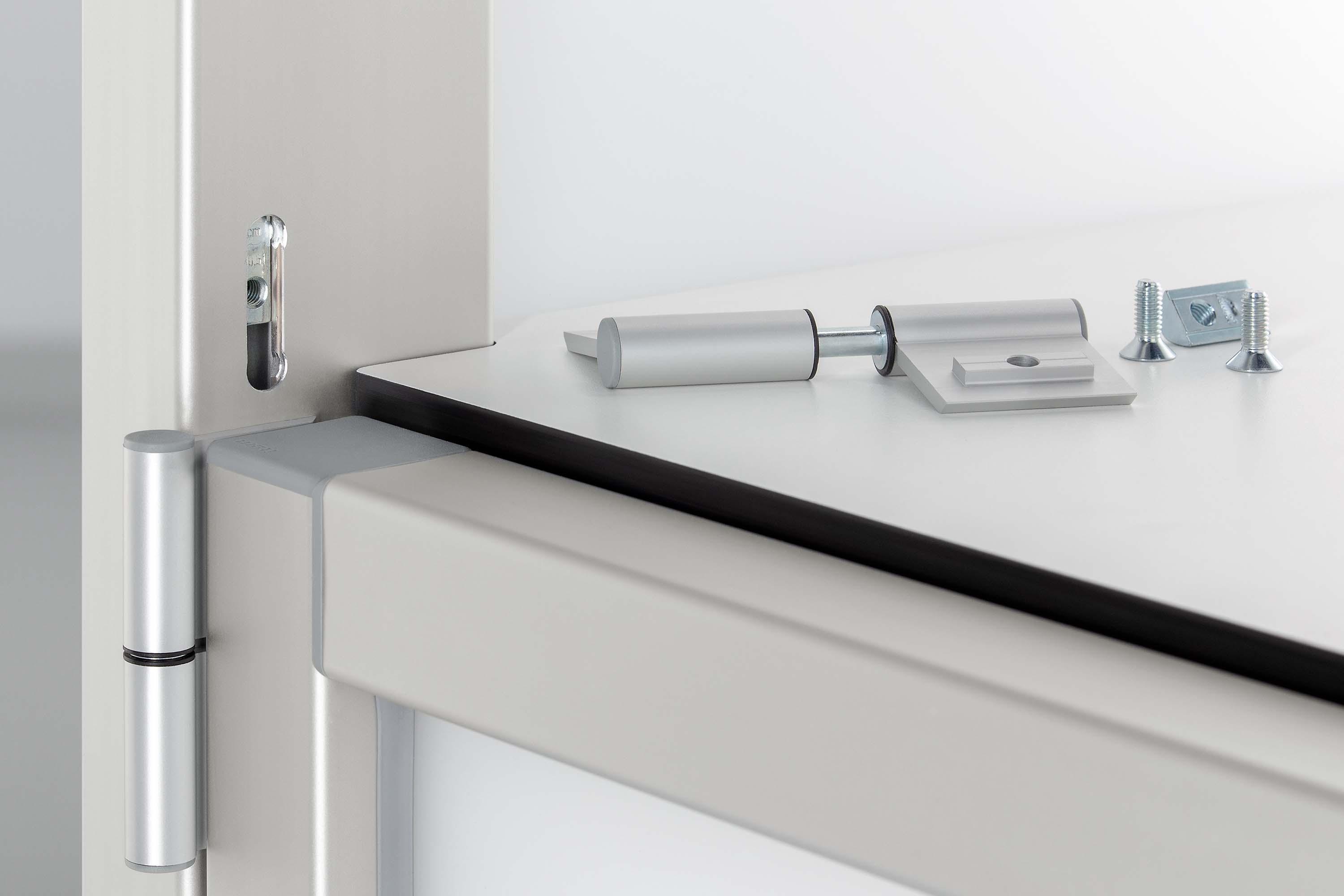

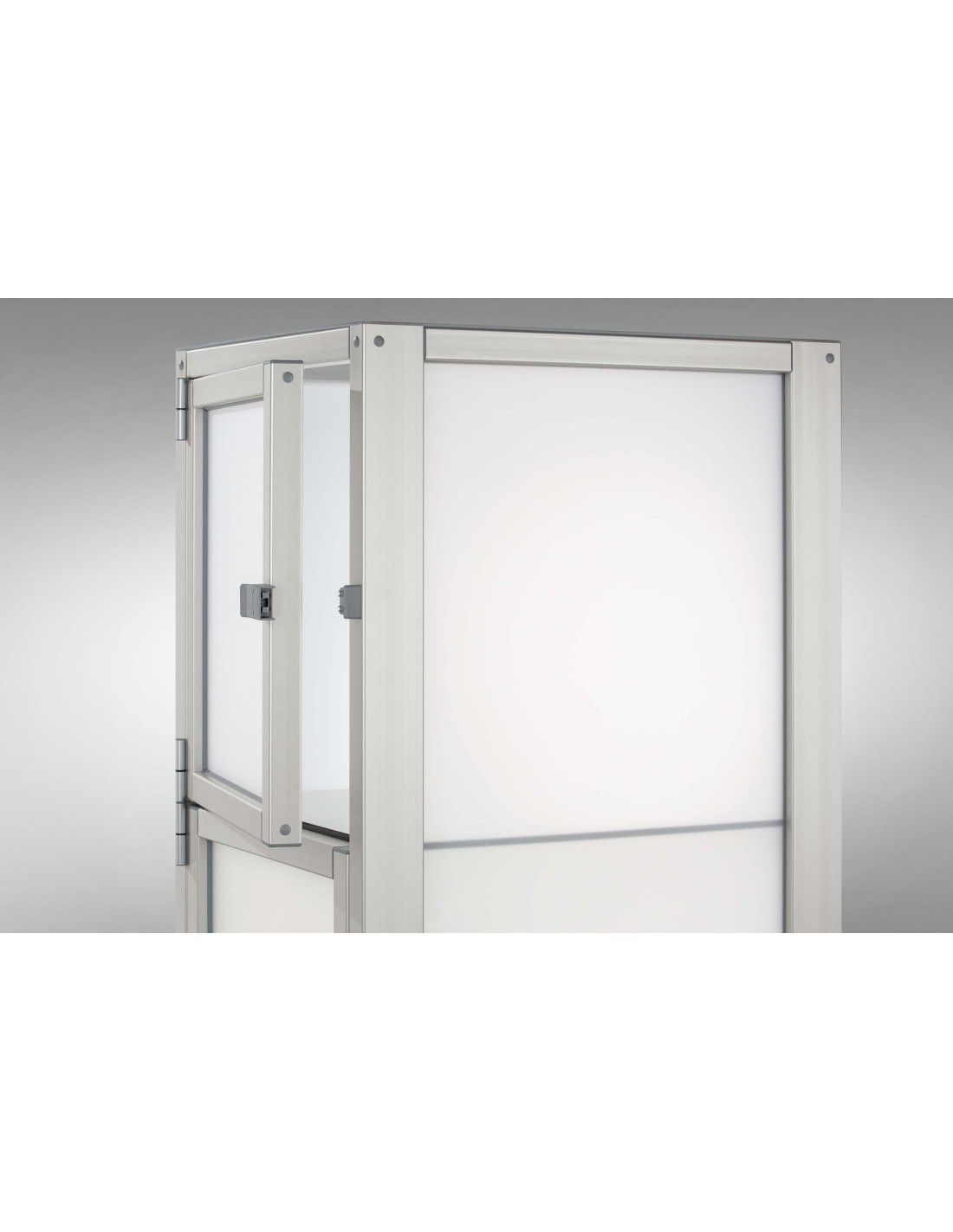

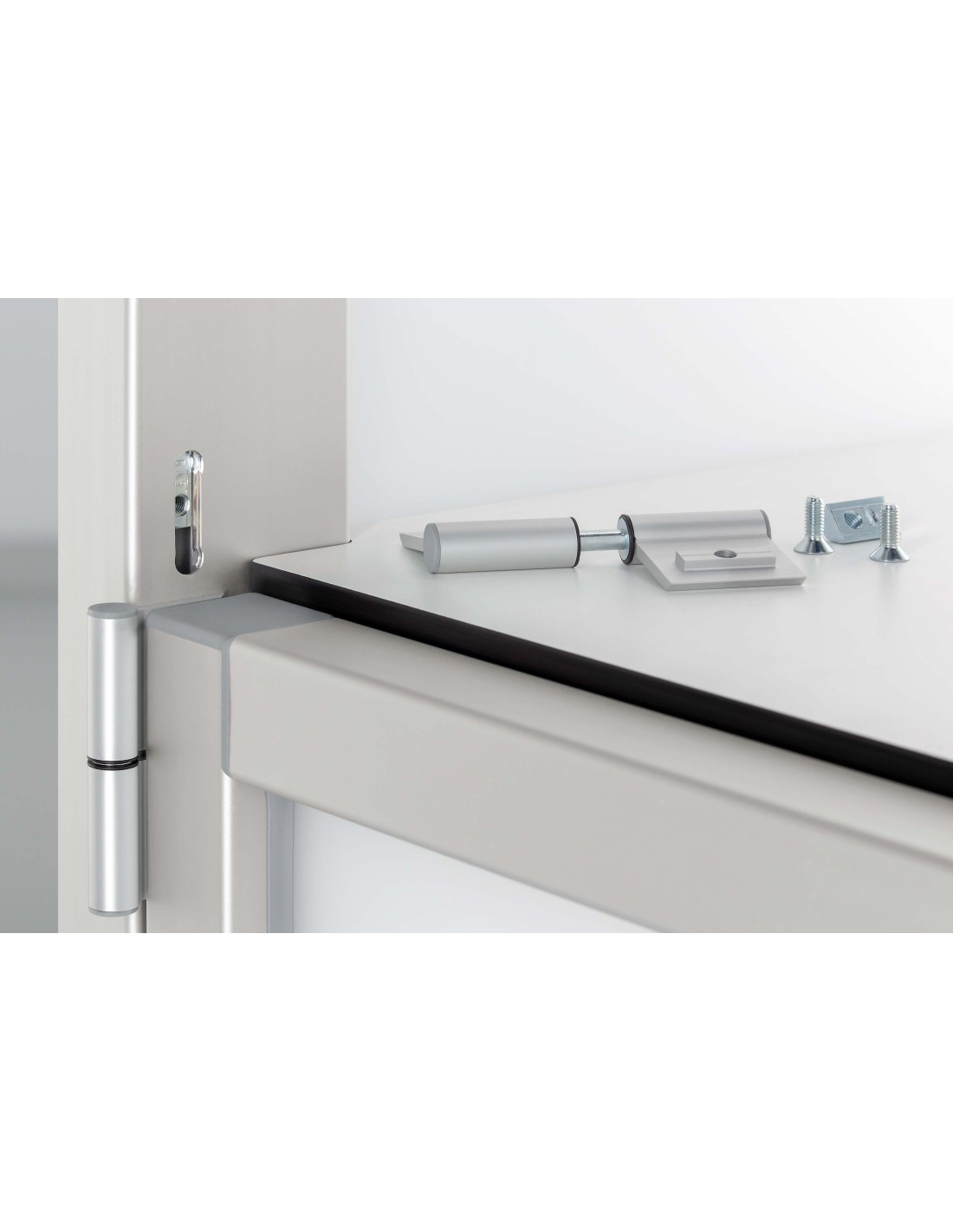

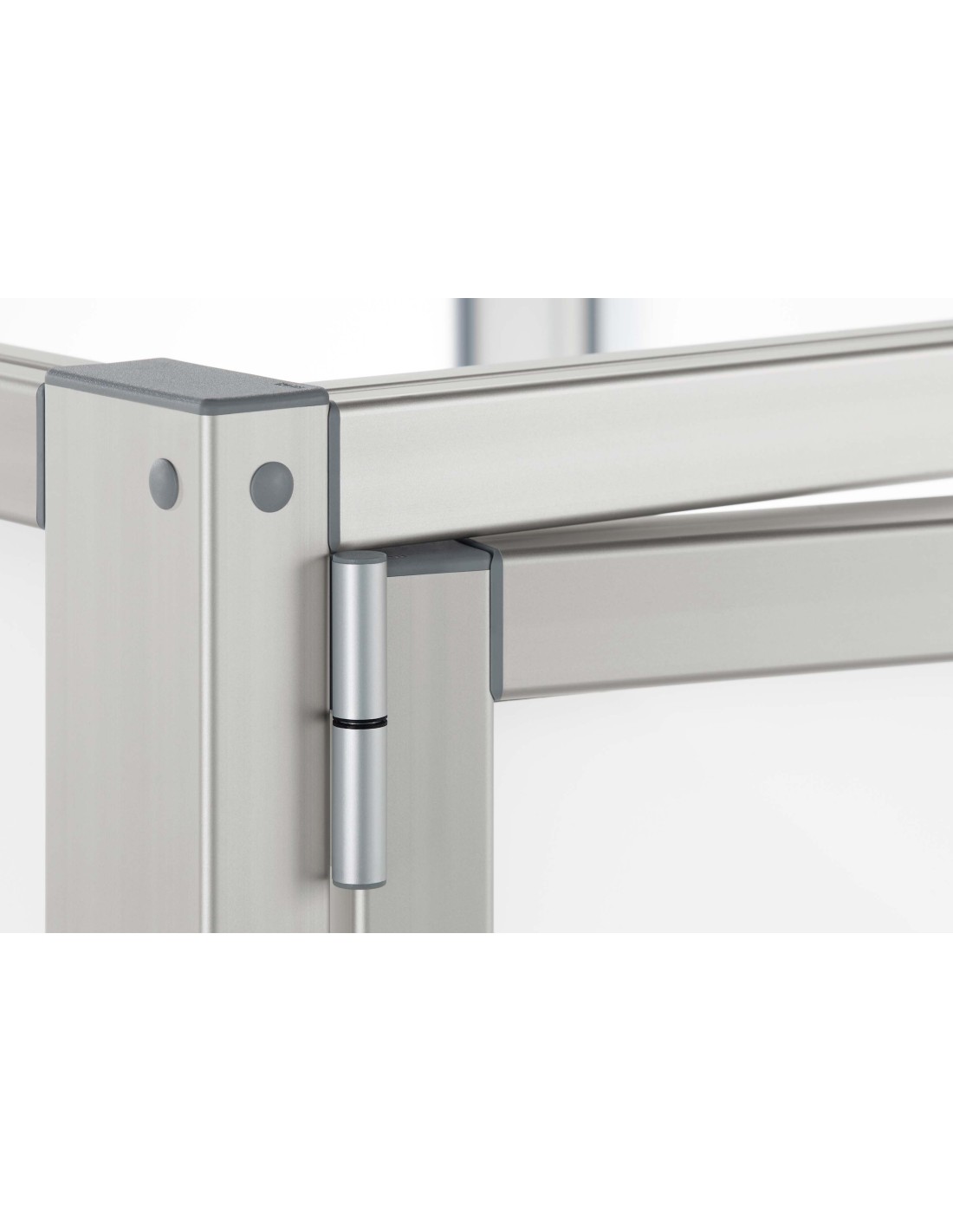

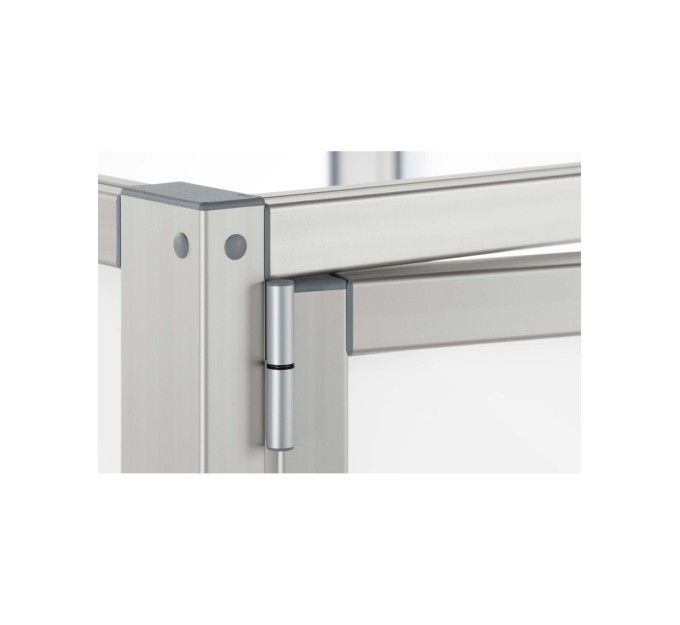

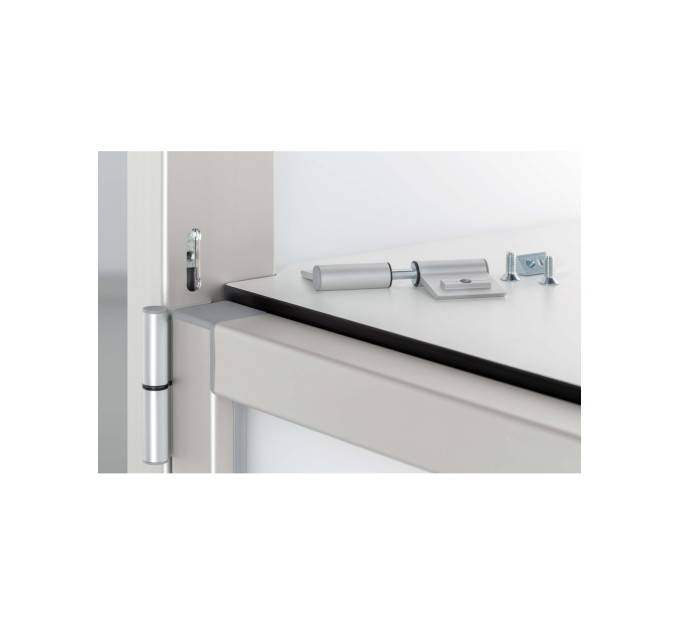

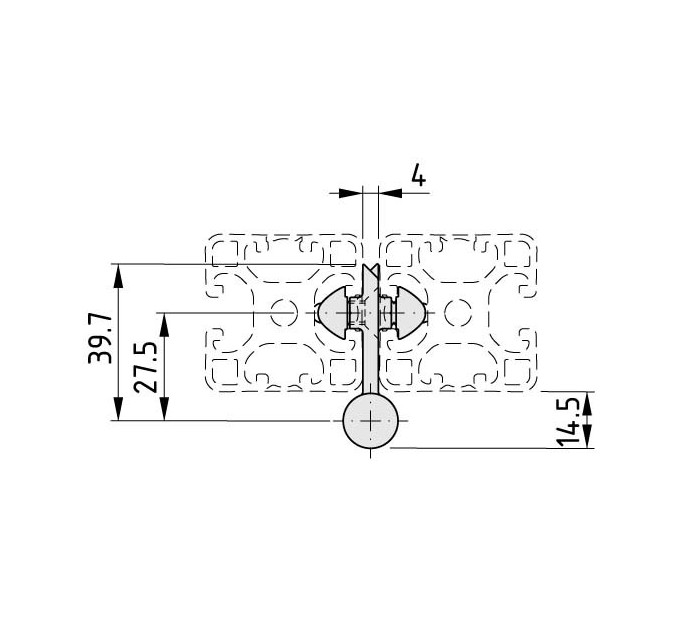

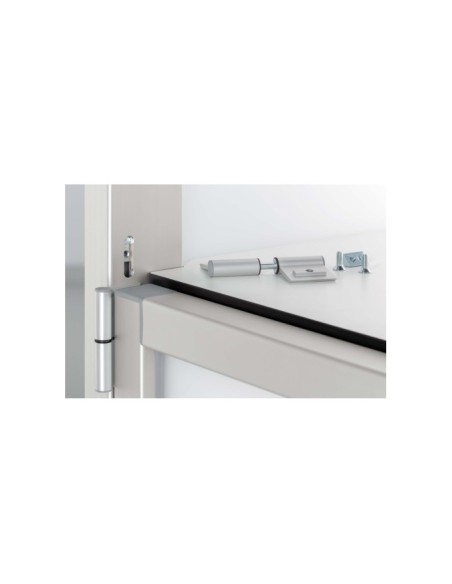

¡Caso cerrado! La bisagra 8 N/NO Al PP4 L ha sido optimizada para perfiles de la serie 8 con ranuras cerradas. Su elemento antigiro es más corto que el de la bisagra 8 Al PP4 L y ayuda a diseñar puertas y trampillas fáciles de limpiar al tiempo que garantiza que la ranura del perfil que se tiene que abrir sea lo más pequeña posible. La bisagra cubre completamente el coliso necesario.Esta resistente bisagra de aluminio es compatible con cualquier perfil de la serie 8, ya tenga ranuras abiertas o cerradas. Cuando se instala entre una puerta y su marco, deja una estrecha holgura de 4 mm. Al cerrar la puerta, los tornillos de fijación quedan ocultos e inaccesibles, garantizando que no puedan manipularse desde el exterior.La bisagra 8 N/NO Al PP4 L se presenta como un juego completo con materiales de fijación. Admite cargas de hasta 500 N.

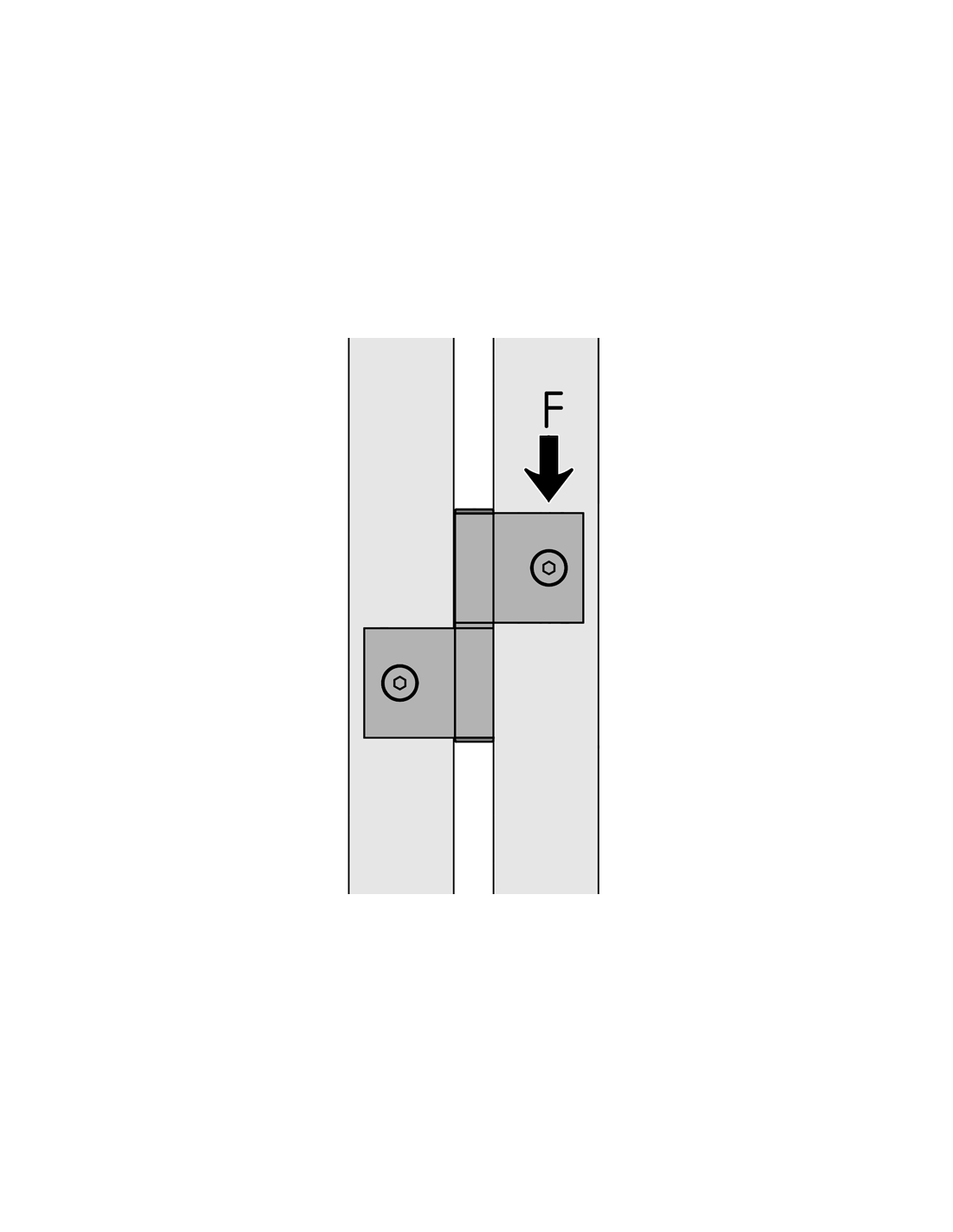

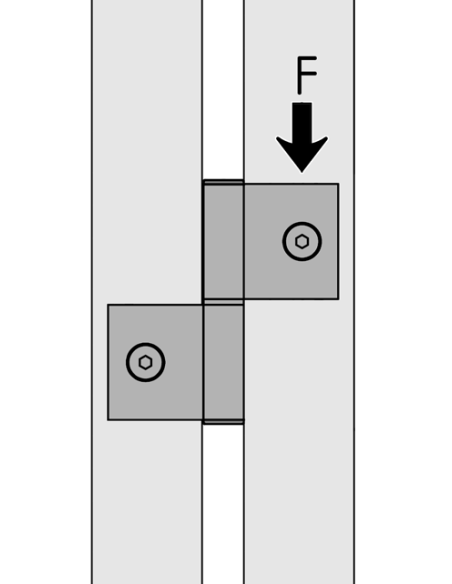

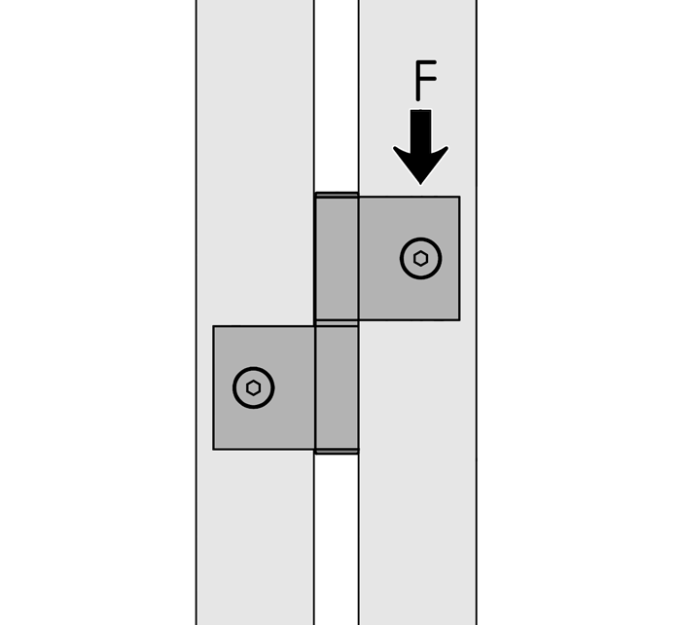

F ≤ 500 N

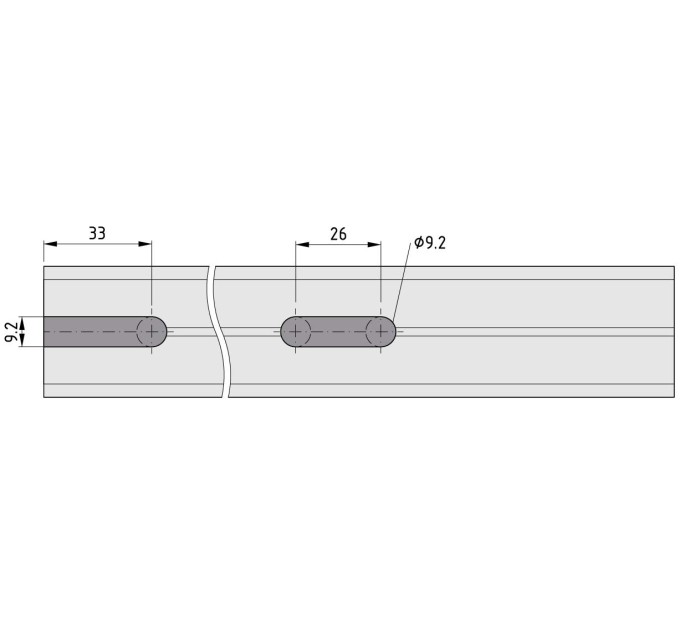

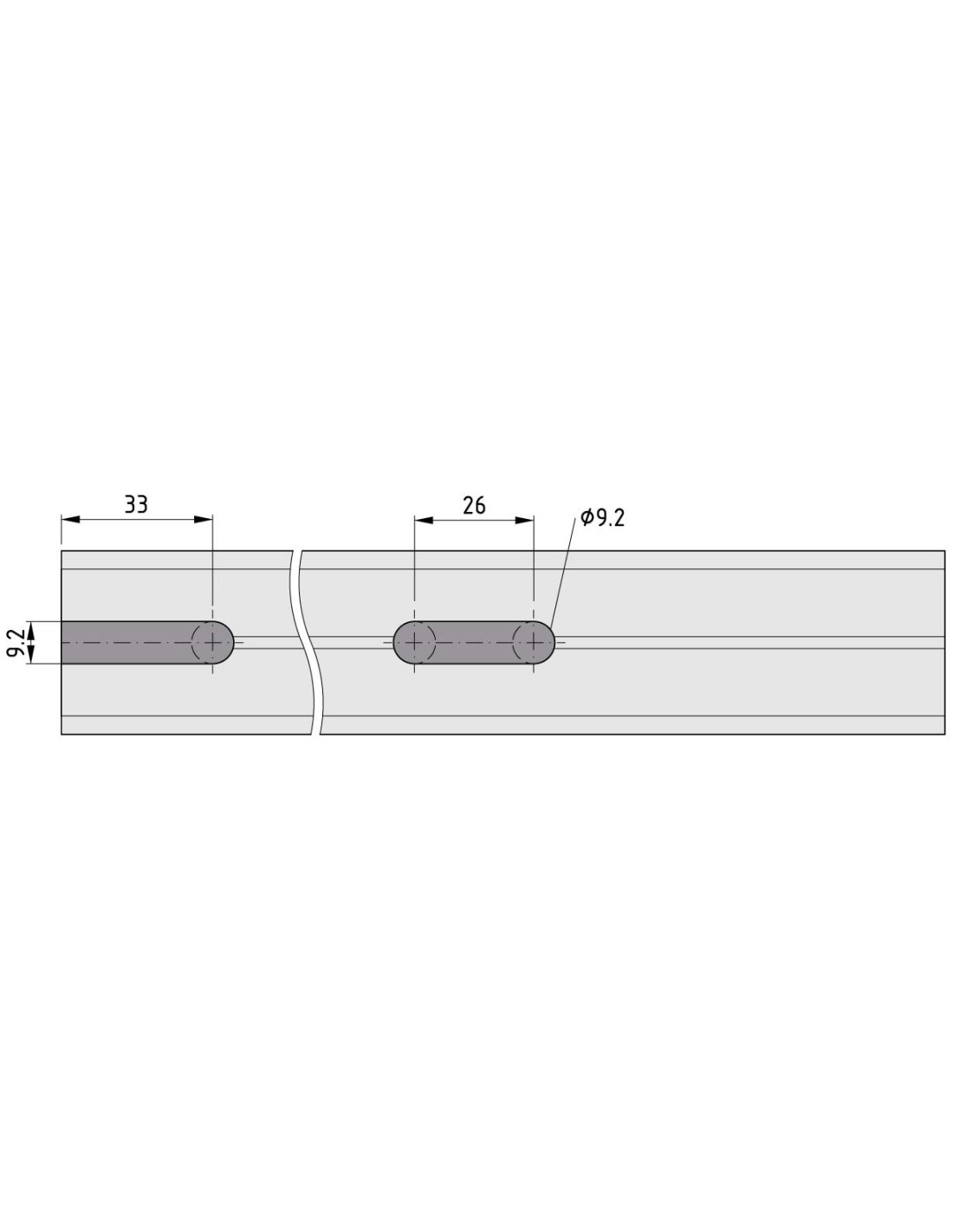

Coliso de ranura recomendado para la fijación de la bisagra 8 N/NO Al PP4 L: La distancia nominal desde el extremo del perfil debe ser de 33 mm para garantizar que el coliso quede completamente oculto. La anchura del coliso para una ranura longitudinal en el perfil es de 26 mm.





DescargasInstrucciones de montaje
