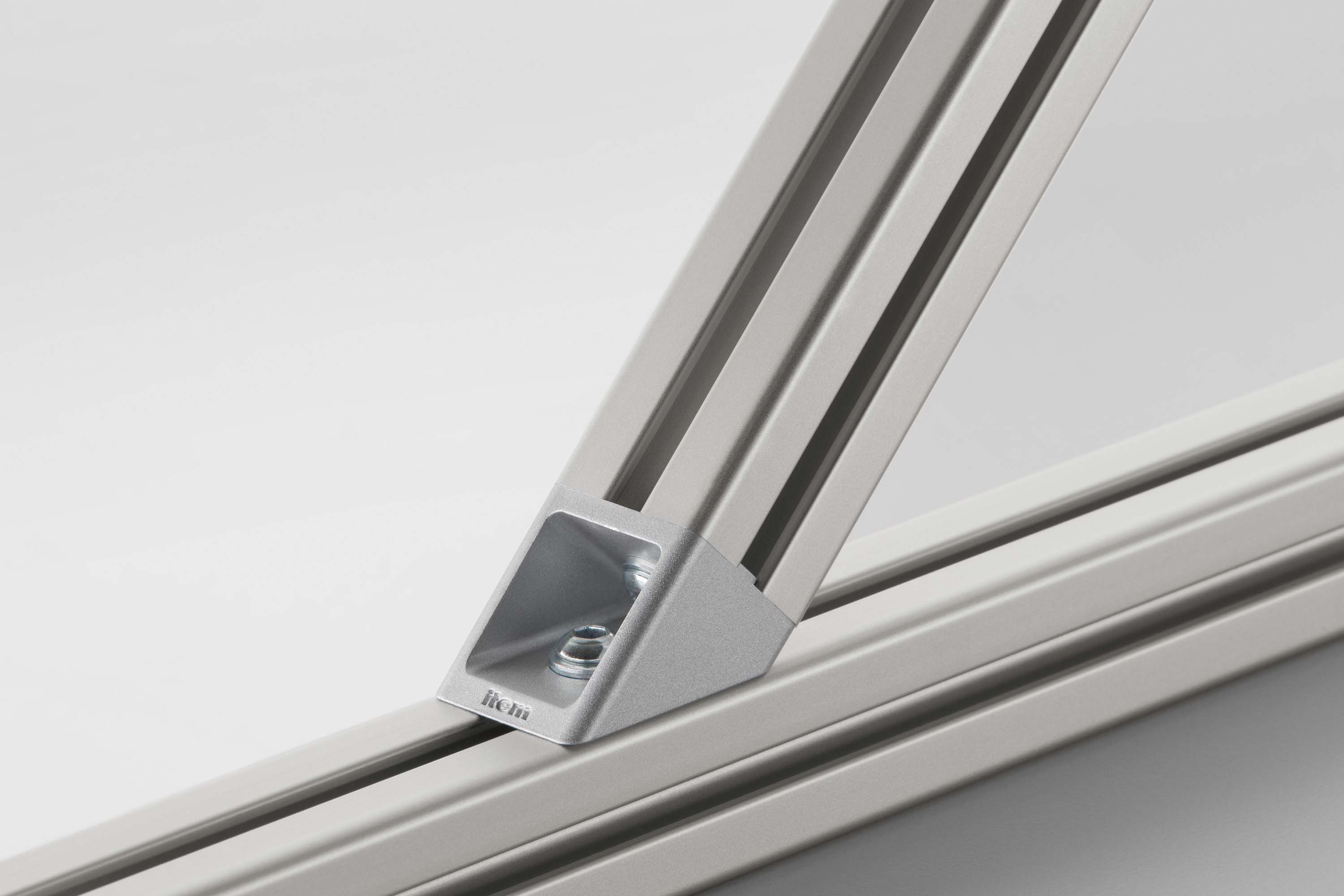

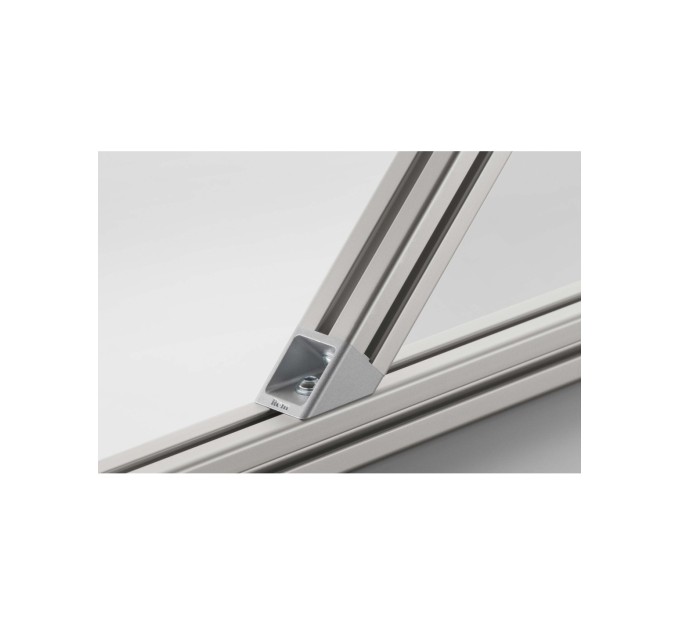

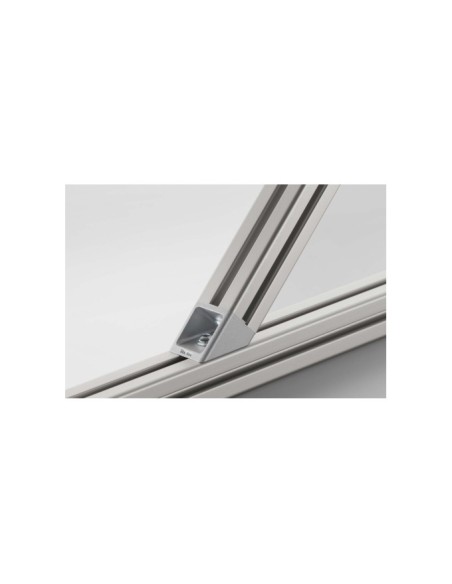

Unión en ángulo 6 30x30-45°

Unión en ángulo 6 30x30-45°Propiedades

ESD	si
Peso (g)	73.6
Unidad de suministro	Kit
Serie	6



DescripciónUnión en ángulo 6 Zn, fundición de zinc, RAL 9006, aluminio blanco2 tornillos gota de sebo ISO 7380-M6x14, St, zincado2 arandelas DIN 125-6.4, St, zincadoTuerca 6 St M6, zincadoa = 35,4 mmb = 6,3 mmComponentesUnión en ángulo 6 Zn, fundición de zinc, RAL 9006, aluminio blanco
2 tornillos gota de sebo ISO 7380-M6x14, St, zincado
2 arandelas DIN 125-6.4, St, zincado
Tuerca 6 St M6, zincado

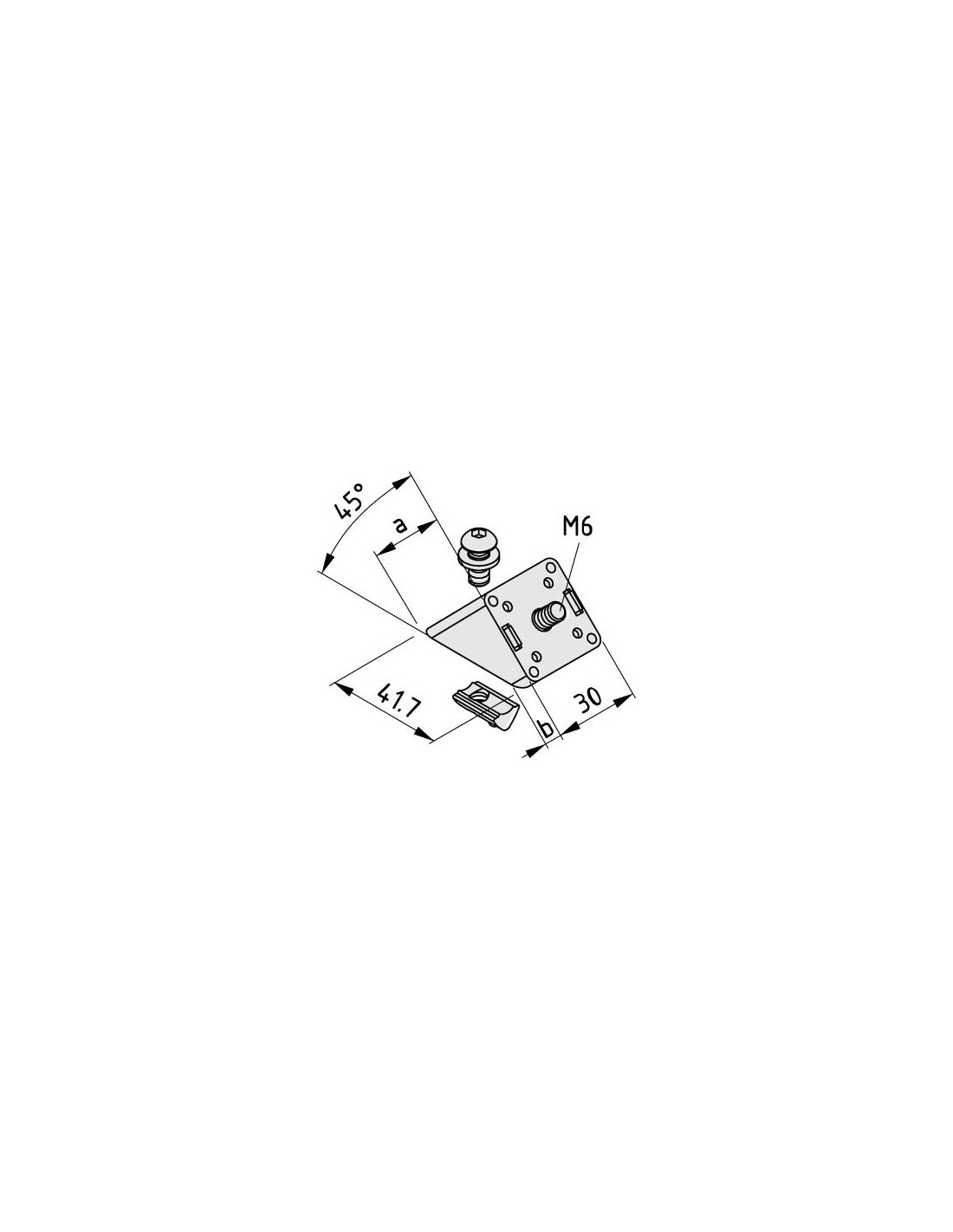

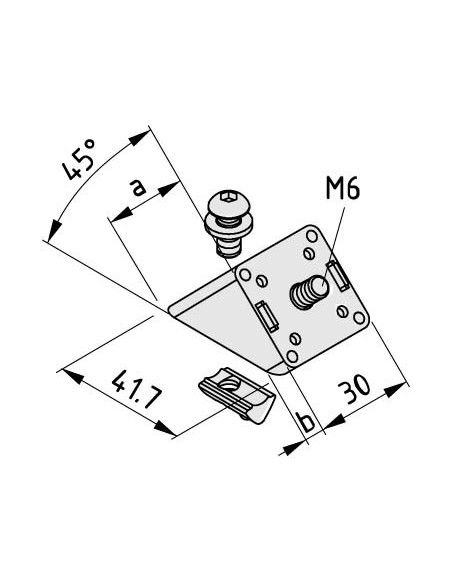

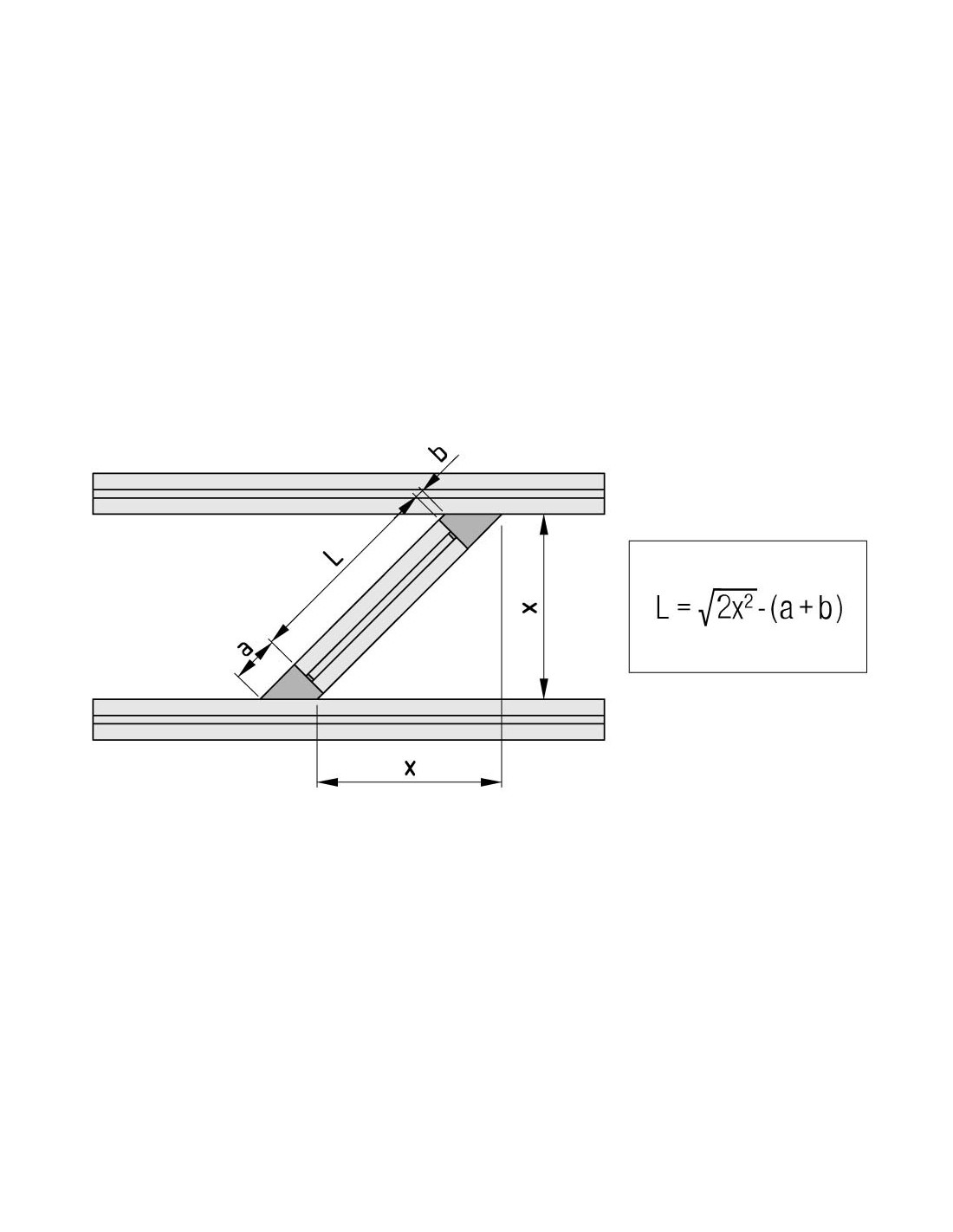

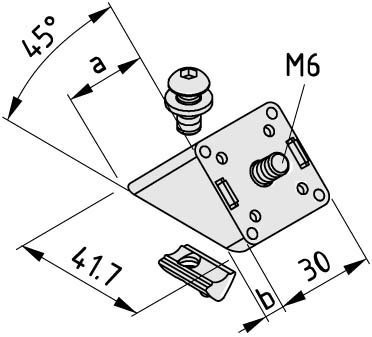

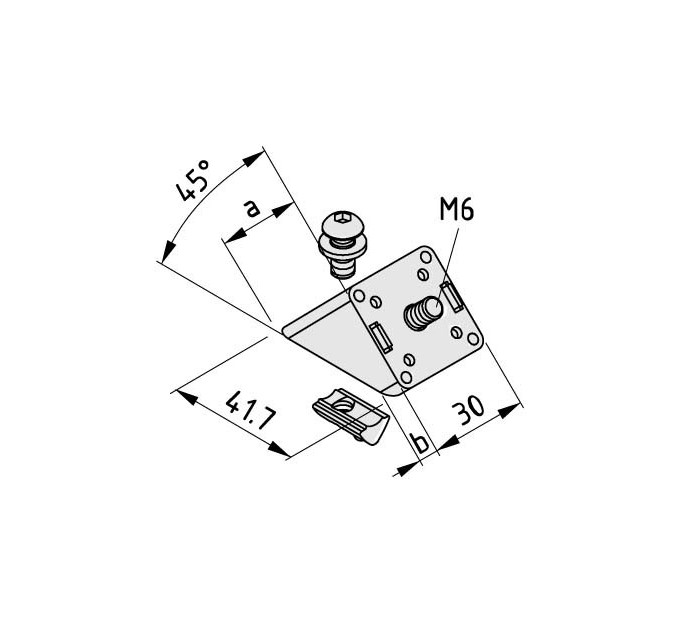

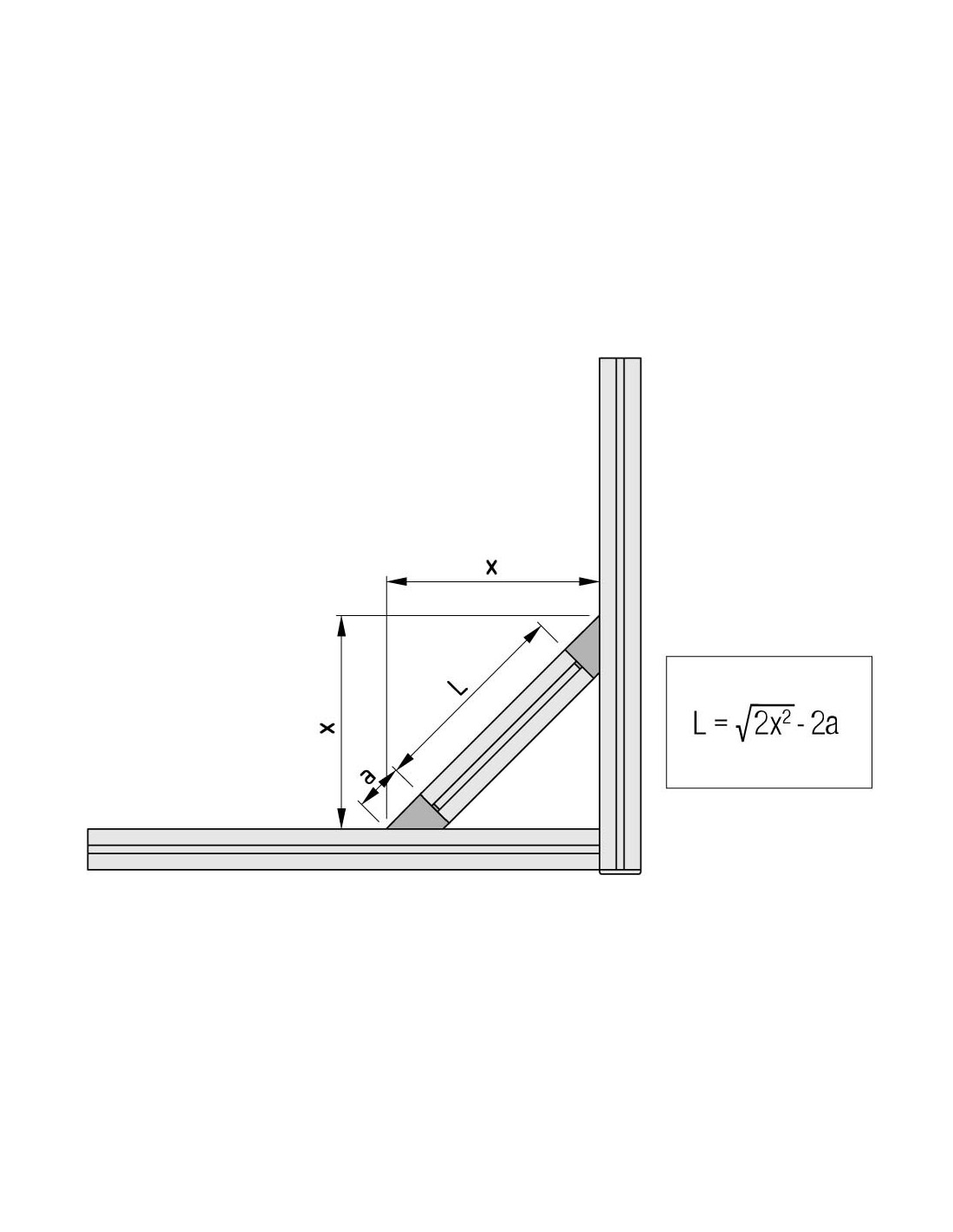

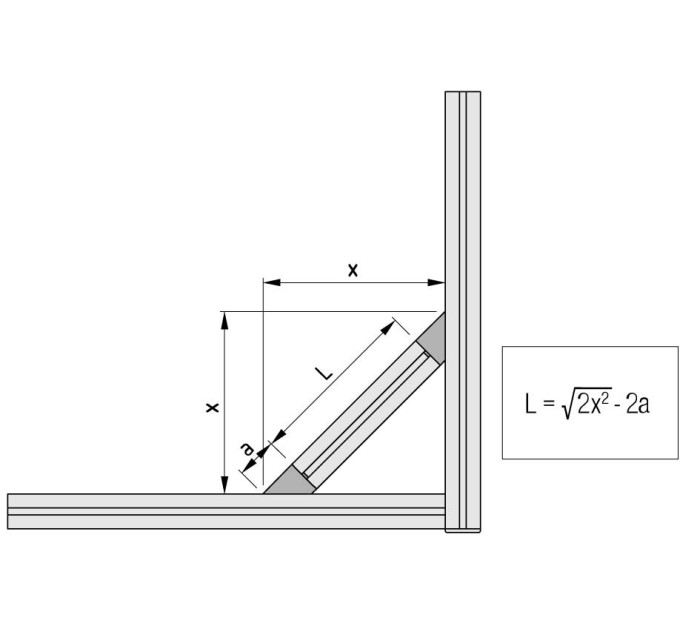

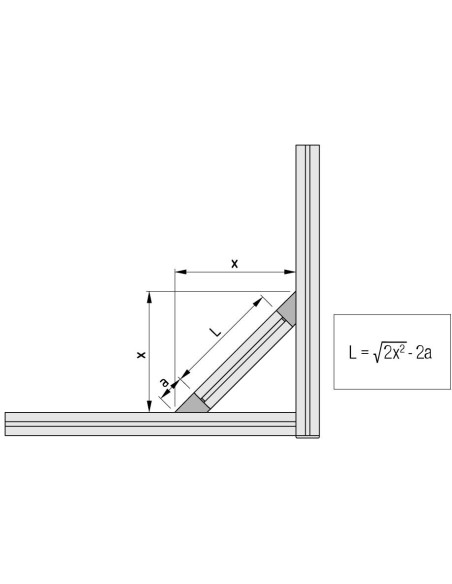

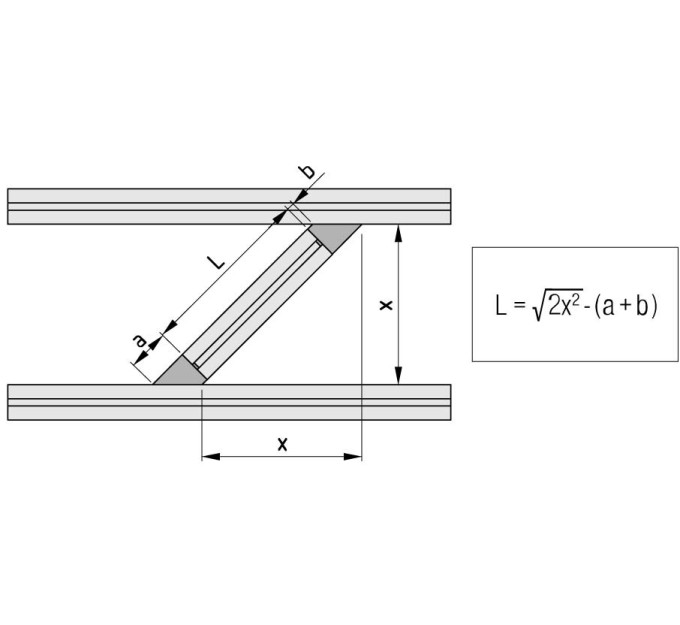

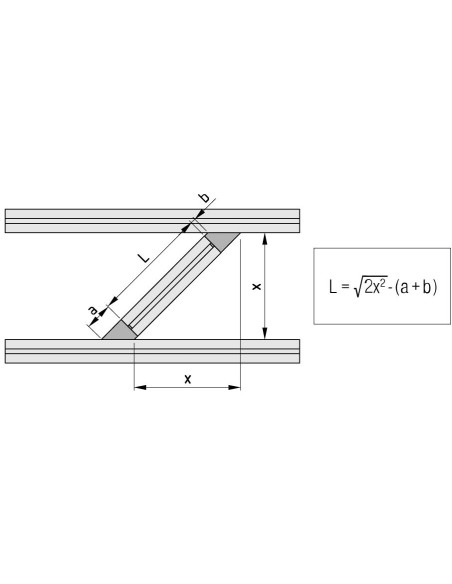

a = 35,4 mm
b = 6,3 mm

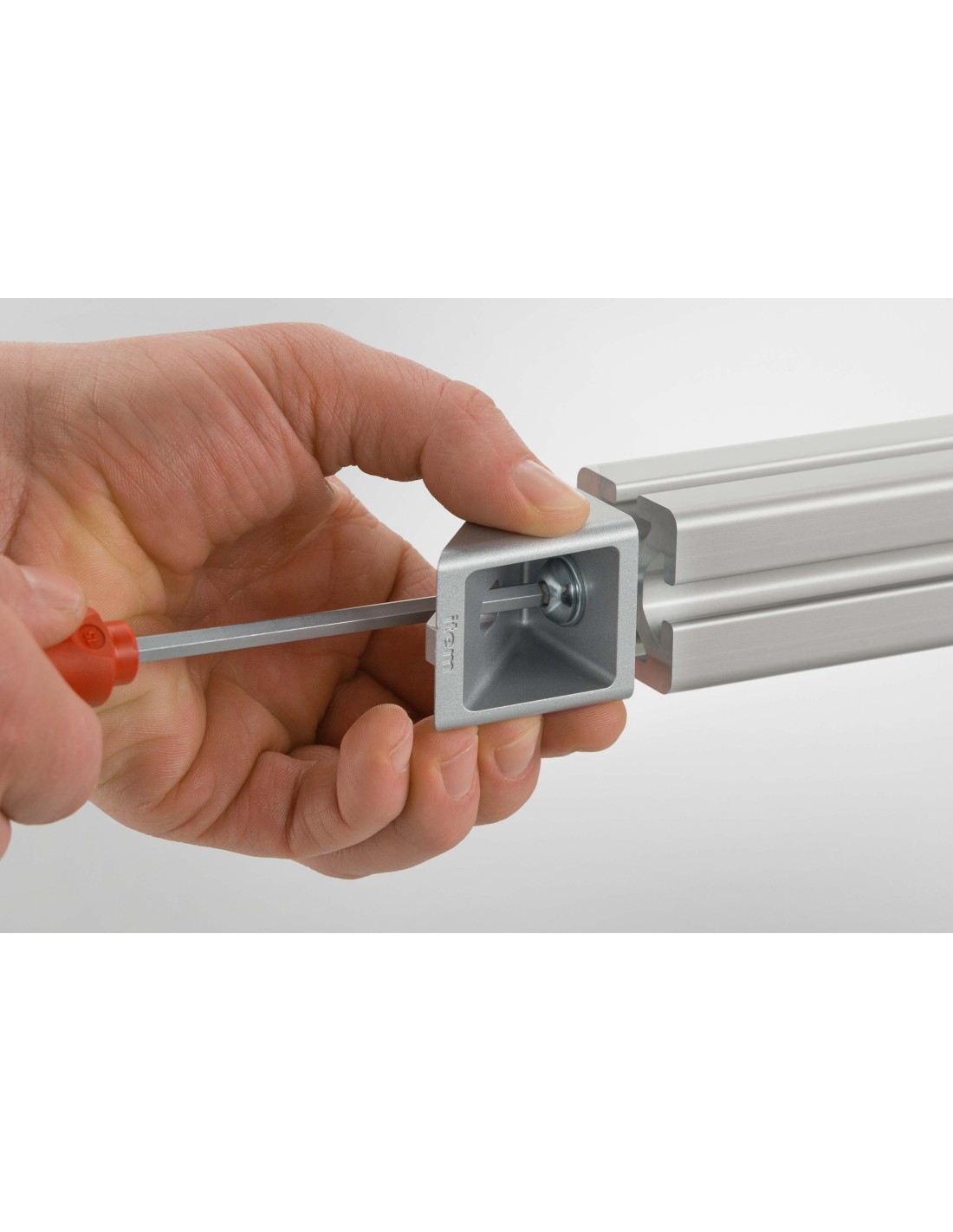

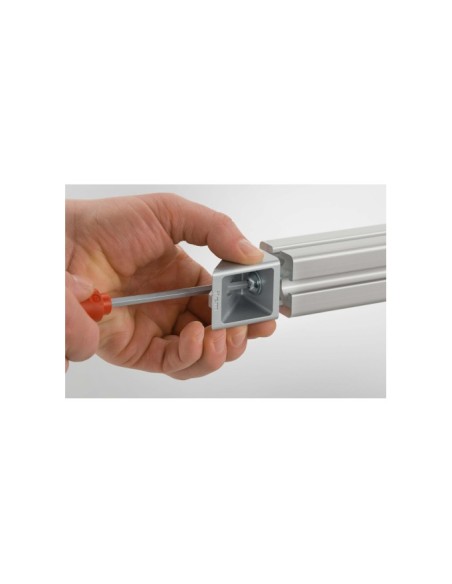

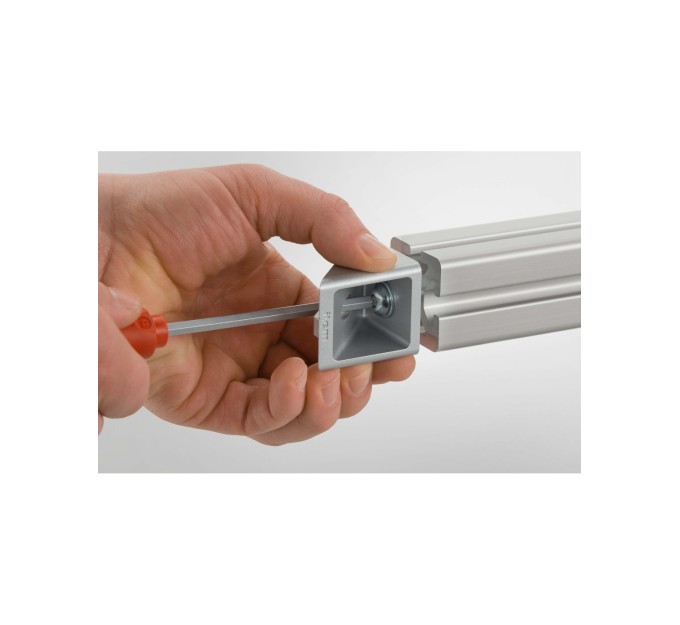

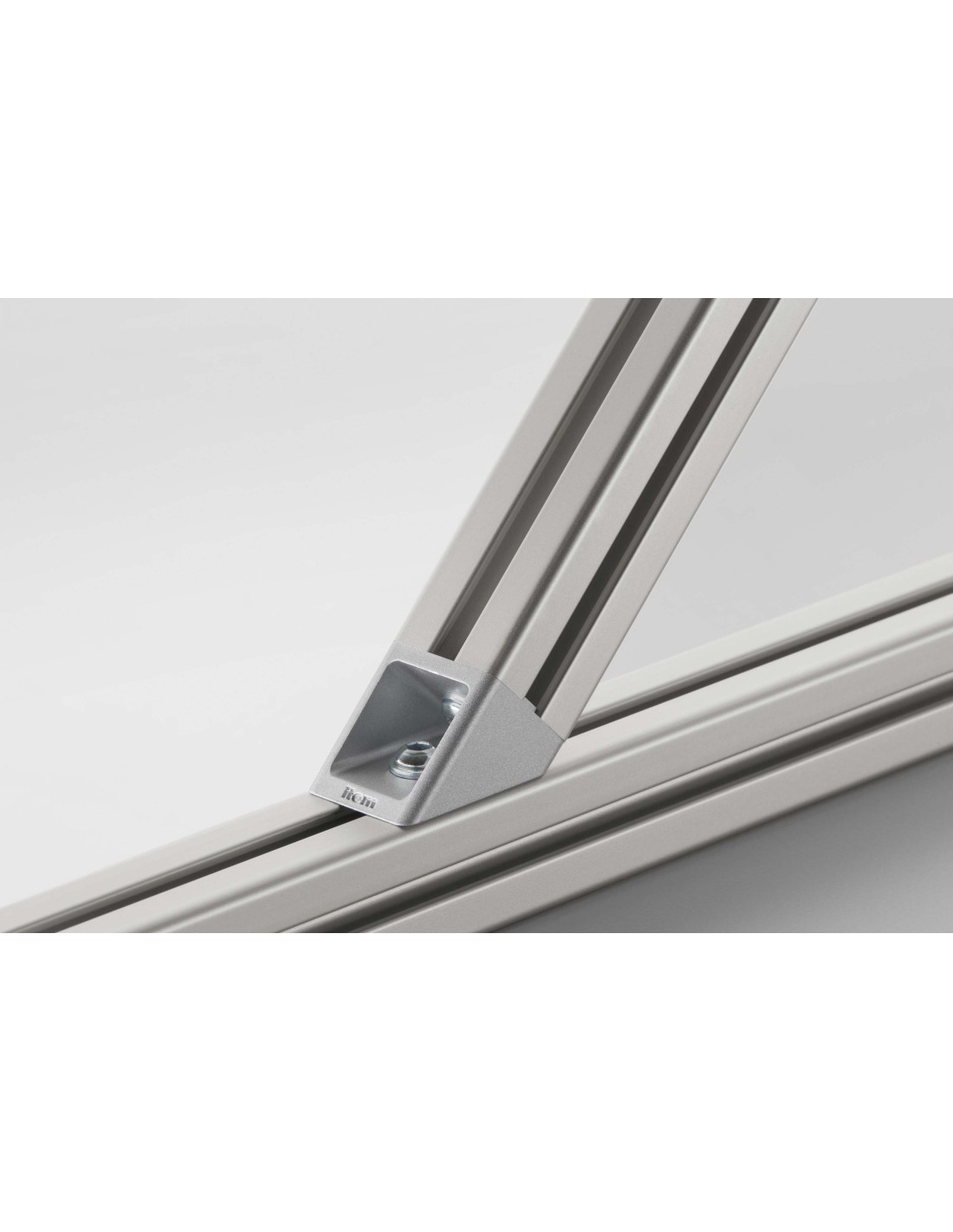

¡Más sujeción y menos problemas! Las uniones en ángulo item se utilizan para crear travesaños de 45° en muy poco tiempo. Simplemente atornille una unión en ángulo al núcleo de cada extremo de un perfil y luego acóplela al bastidor: no se necesita cortar a inglete. Las uniones también se pueden instalar en aplicaciones ya existentes.Las uniones en ángulo item son ideales para construir entramados y travesaños diagonales con los que aportar rigidez a los bastidores. Están disponibles las siguientes variantes para adaptarse a los diferentes travesaños de apoyo y bastidores:Unión en ángulo 6 30x30-45° para acoplar un perfil 6 30x30 a una ranura de la serie 6 (0.0.688.68)Unión en ángulo 8 80x40-45°/80 para acoplar un perfil 8 80x40 a dos ranuras de la serie 8 en disposición horizontal (0.0.688.69)Unión en ángulo 8 80x40-45°/40 para acoplar un perfil 8 80x40 a una ranura de la serie 8 en disposición vertical (0.0.688.70)Unión en ángulo 8 40x40-45° para acoplar un perfil 8 40x40 a una ranura de la serie 8 (0.0.677.56)

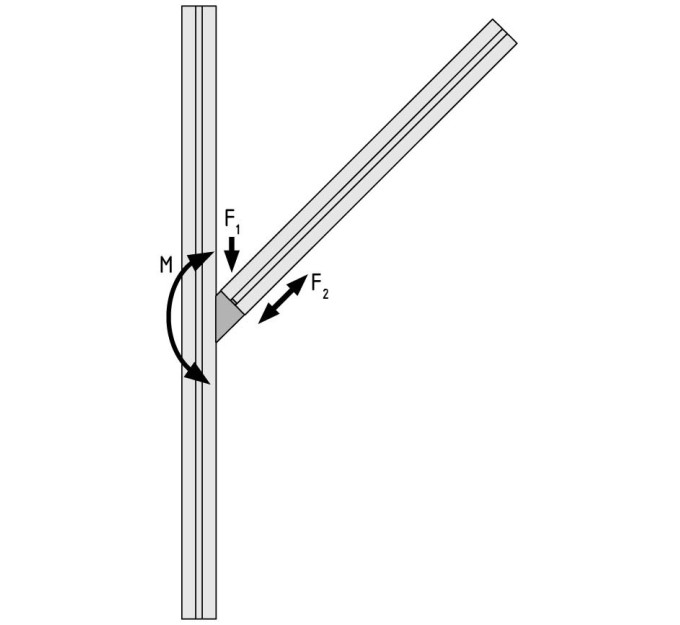

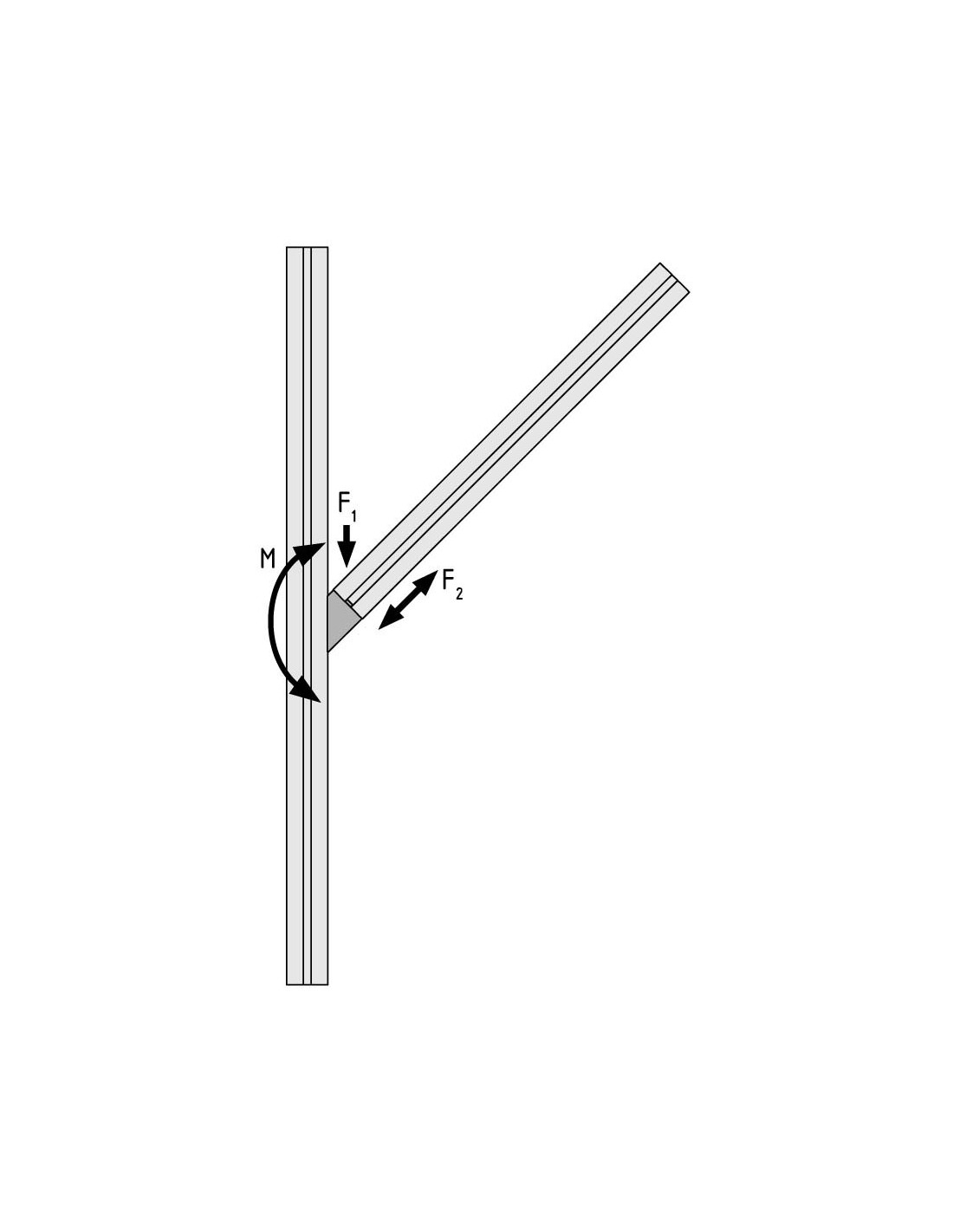

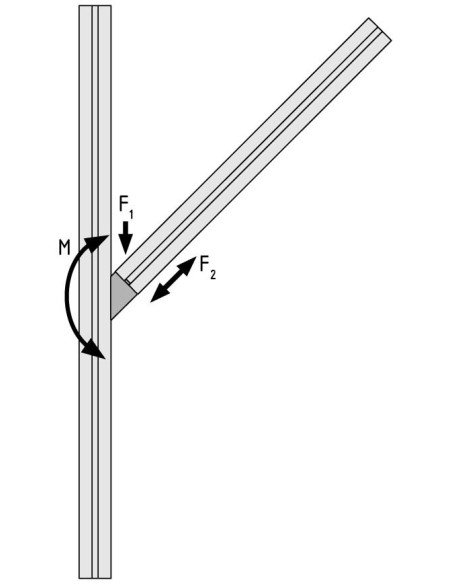

Carga máxima:F₁ = 500 NF₂ = 500 NM = 18 Nm
