Unión D30 interna conector M6-12

Unión D30 interna, conector M6-12Propiedades

ESD	si
Peso (g)	53
Unidad de suministro	Kit
Par (Nm)	10
Serie	D30

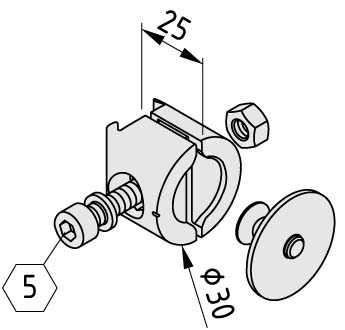

Descripción2 mordazas internas para unión D30, fundición de aluminio, naturalPlaca D30-D6-5, St, zinc.Arandela, St, zinc.Tuerca hexagonal DIN 934 M6-I8I, St, zinc.Tornillo Allen de cabeza hueca DIN 912 M6x20, St, zinc.Tornillo avellanado DIN 7991 M6x16, St, zinc.Componentes2 mordazas internas para unión D30, fundición de aluminio, natural
Placa D30-D6-5, St, zinc.
Arandela, St, zinc.
Tuerca hexagonal DIN 934 M6-I8I, St, zinc.
Tornillo Allen de cabeza hueca DIN 912 M6x20, St, zinc.
Tornillo avellanado DIN 7991 M6x16, St, zinc.







Las uniones con tecnología de embridado externo e interno para conexiones de 90° pueden utilizarse conjuntamente. La longitud de perfil efectiva es idéntica. Debe tenerse en cuenta el espaciado de 20 mm.



Es la placa la que cubre las divisiones. Gracias a su placa de acoplamiento, la unión D30 interna, conector M6-12, puede unirse a cualquier elemento que se pueda fijar con el tornillo avellanado M6 incluido en el suministro. Esto incluye perfiles del sistema de construcción modular MB (con una ranura serie 6 y superior) y perfiles 6 D30, pero también elementos de panel, suelos y paredes.La unión D30 interna, conector M6-12, se puede fijar a la testa de un perfil 6 D30 roscando un M6 en el núcleo.La tecnología de sujeción interna de item crea una transición lisa y elegante a un perfil 6 D30 que se fija a la unión por la testa. De este modo se liberan esos pocos centímetros que marcan toda la diferencia cuando las aplicaciones Karakuri/LCA necesitan utilizar toda la longitud de un travesaño, por ejemplo.











F_x = 500 N
F_z = 500 N
M_x = 5 Nm
M_y = 20 Nm
M_z = 20 Nm
