Placa de centrado 8 St 80x80-30°
Placa de centrado 8 St 80x80-30°
Placa de centrado 8 St 80x80-30°
Placa de centrado 8 St 80x80-30°

Placa de centrado 8 St 80x80-30°

   0.0.686.93
Formato
  • Caja de 1
  • Caja de 8
Para hacer pedidos necesitas estar registrado

Placa de centrado 8 St 80x80-30°Propiedades
ESDsi
Peso (g)297
Unidad de suministroKit
Serie8



DescripciónChapa, St, zinc.2 tornillos gota de sebo ISO 7380-M8x18, St, zinc.2 Arandelas ISO 7089 - 8 - 200 HV, zinc2 tuercas V 8 St M8, zinc.ComponentesChapa, St, zinc.
2 tornillos gota de sebo ISO 7380-M8x18, St, zinc.
2 Arandelas ISO 7089 - 8 - 200 HV, zinc
2 tuercas V 8 St M8, zinc.









¡Colocación sencilla! La placa de centrado de item 8 St 80x80-30° convierte en sencillo el trabajo de apilar cajas, palés y carros. El robusto elemento de centrado garantiza que los objetos y los equipos de fábrica encajen en la posición deseada al colocarlos y que se queden en su sitio. Se colocan dos placas de centrado cada esquina.La placa de centrado 8 St 80x80-30° complementa la placa de centrado más larga 8 St 120x80-30° (0.0.683.96). Ambos modelos pueden utilizarse conjuntamente. Dado que los europalés utilizan tablones rectangulares en la base, las placas de centrado por ejemplo deberían tener una longitud diferente en las esquinas. Esto proporciona una sujeción ideal al tiempo que garantiza que las transpaletas tengan un acceso sin restricciones.Las placas de centrado de item están curvadas a un ángulo de a 30° y corrigen los errores de colocación en el momento de depositar los objetos. Solamente aumentan de forma marginal la anchura de la estructura y garantizan que las cargas se distribuyan en diferentes puntos de la estructura.

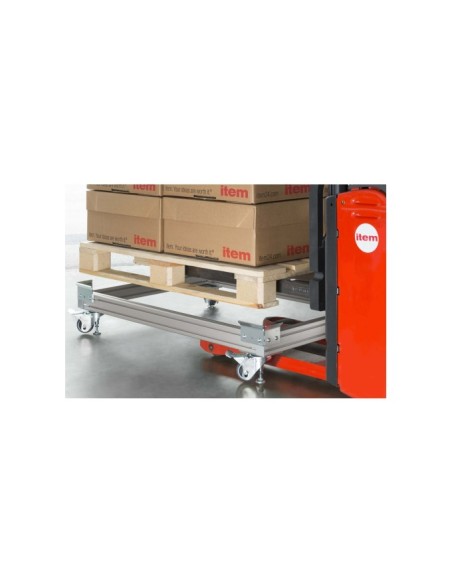

Cuando se utilizan placas de centrado de item en carros de transporte y similares, la estructura del marco deberá diseñarse para que las fijaciones estén sometidas a cargas de tracción cuando estén en movimiento.Las placas de centrado se sujetan a perfiles 8 40x40 a través de dos taladros exteriores. En el montaje aquí mostrado hay una rosca M8 practicada en el orificio central a la derecha.Se pueden utilizar uniones estándar, universales y automáticas.Si se utilizan europalés, las esquinas del bastidor deberán dotarse de placas de centrado 8 St 80x80-30° (0.0.686.93), mientras que la placa de centrado de mayor longitud 8 St 120x80-30° (0.0.683.96) deberá colocarse en la cara más larga.



DescargasESD Product Qualification



Serie
Serie 8
ESD
Si
