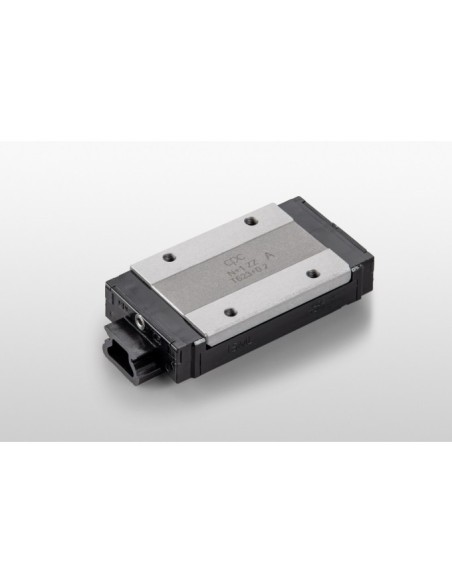

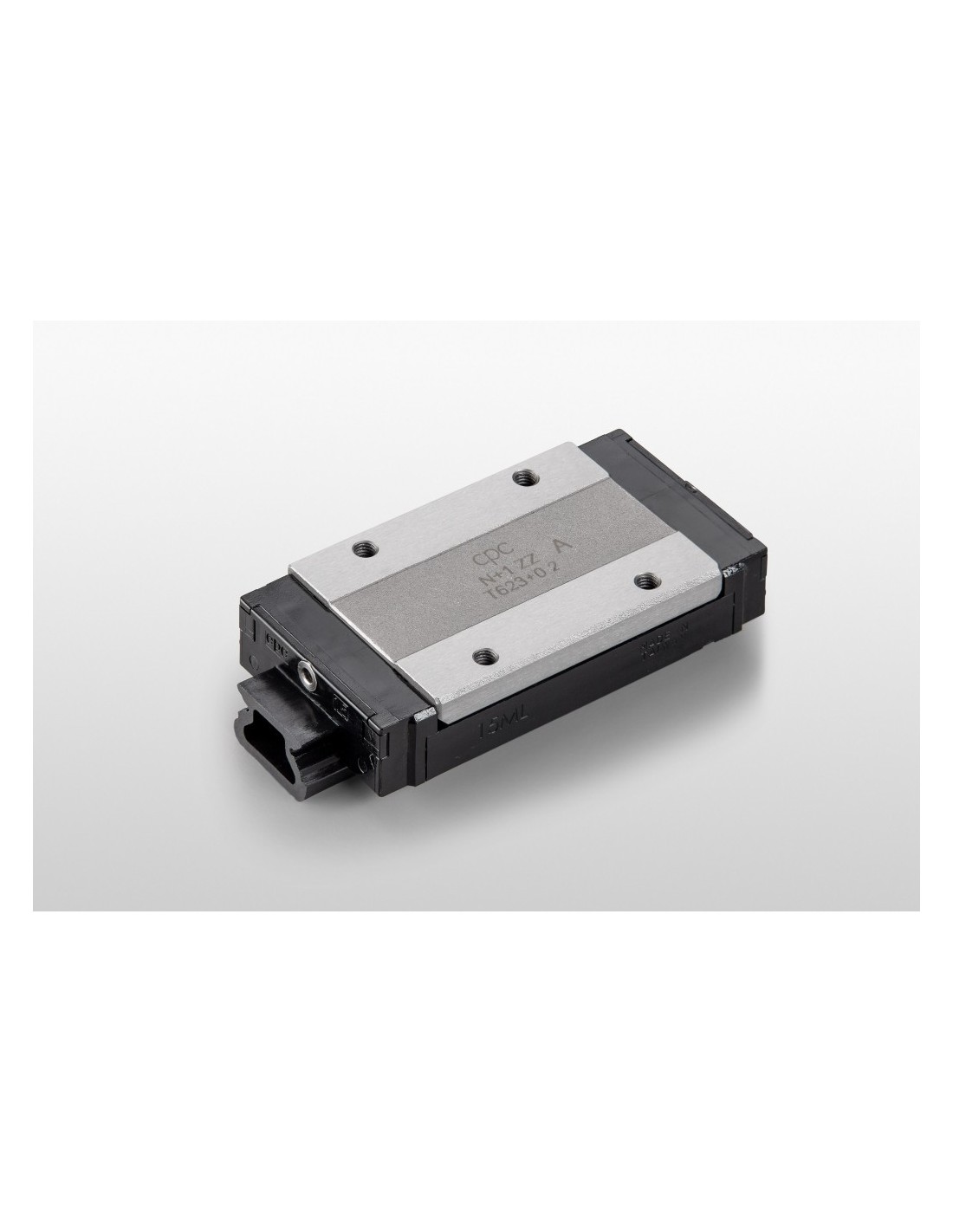

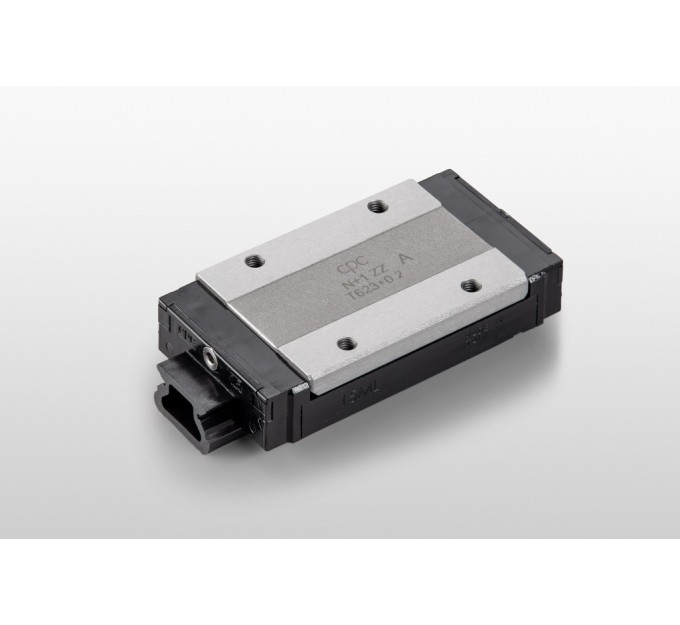

Carro con recirculación de bolas PS 2-15

Carro con recirculación de bolas PS 2-15Propiedades

ESD	si
Peso (g)	90.9
Unidad de suministro	Pieza
Material	St
Serie	8



DescripciónCuerpo, St, endurecidoSistema de lubricación, PA, negroComponentesCuerpo, St, endurecido
Sistema de lubricación, PA, negro

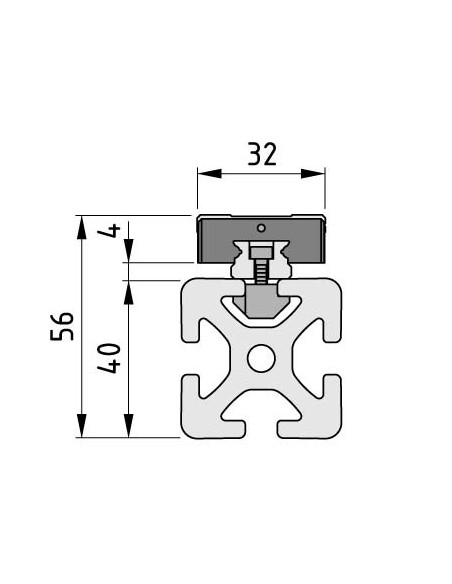

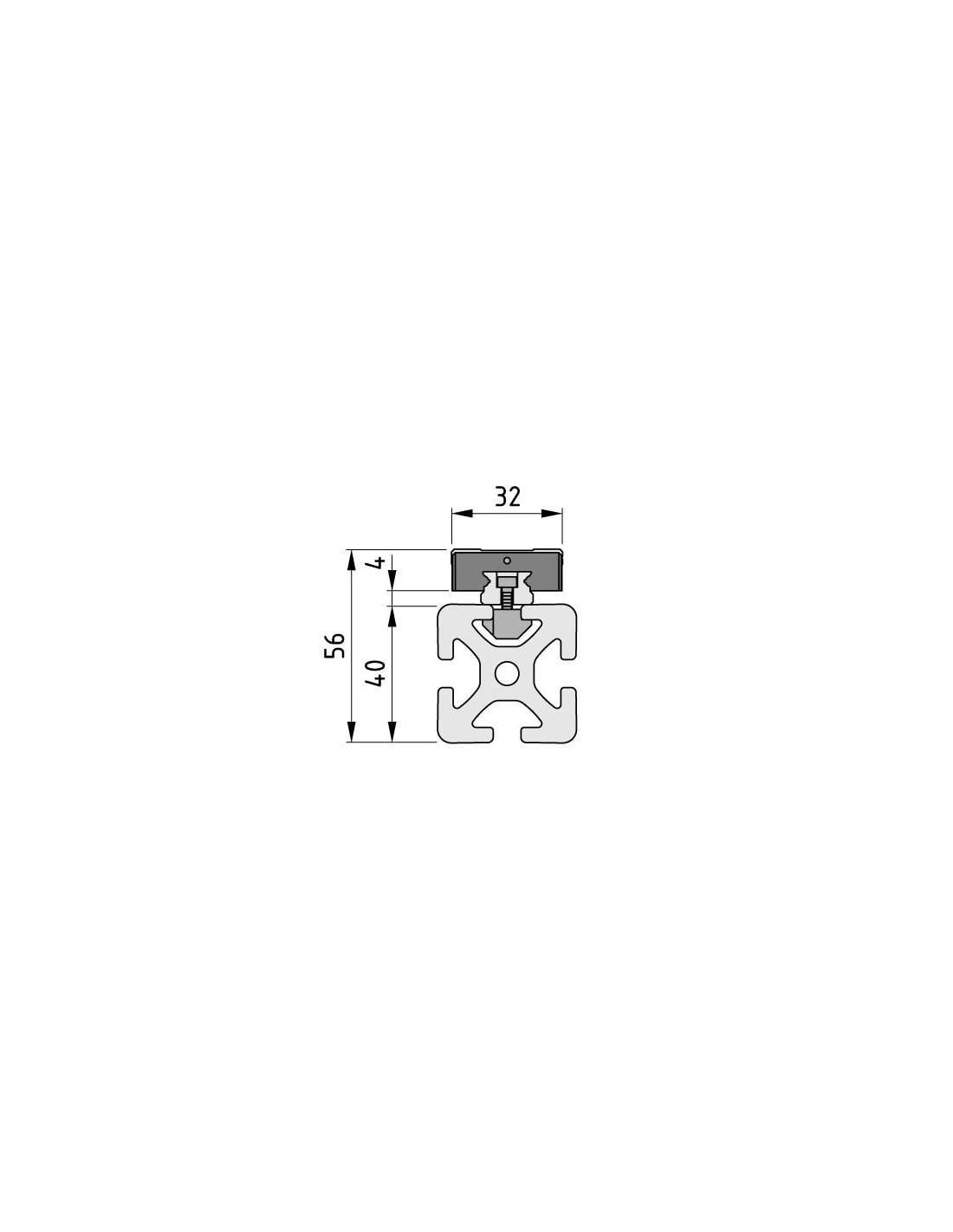

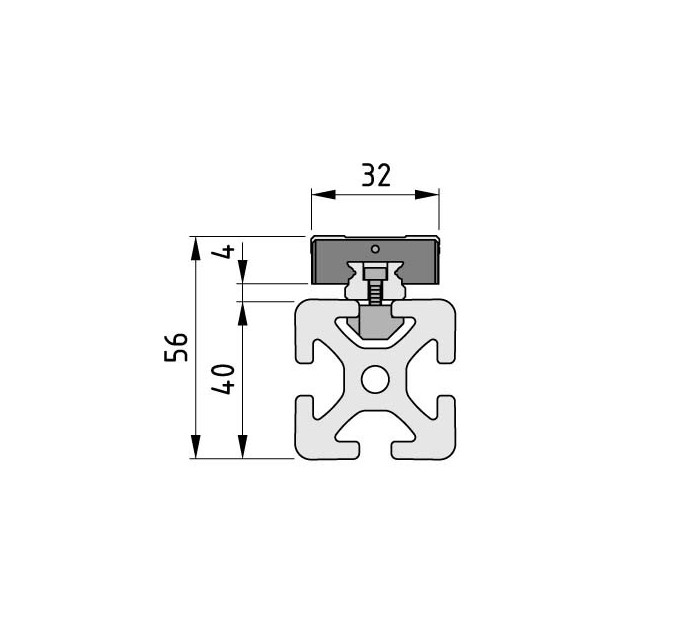

Movimiento ágil en los espacios más ajustados: la combinación del carril guía PS 2-15 y el carro con recirculación de bolas PS 2-15 permite crear una guía lineal compacta y de perfil excepcionalmente bajo. El carro con recirculación de bolas de baja fricción se ha diseñado para admitir una carga de 750 N.El carril guía PS 2-15 se acopla a la ranura de la serie 8 del perfil de soporte mediante el kit montaje 8 carril guía PS 2-15 (0.0.708.78).





*Nota: debido a la fijación del carril guía, las fuerzas de tracción declaradas del sistema de guías lineales no pueden aprovecharse totalmente en todas direcciones.

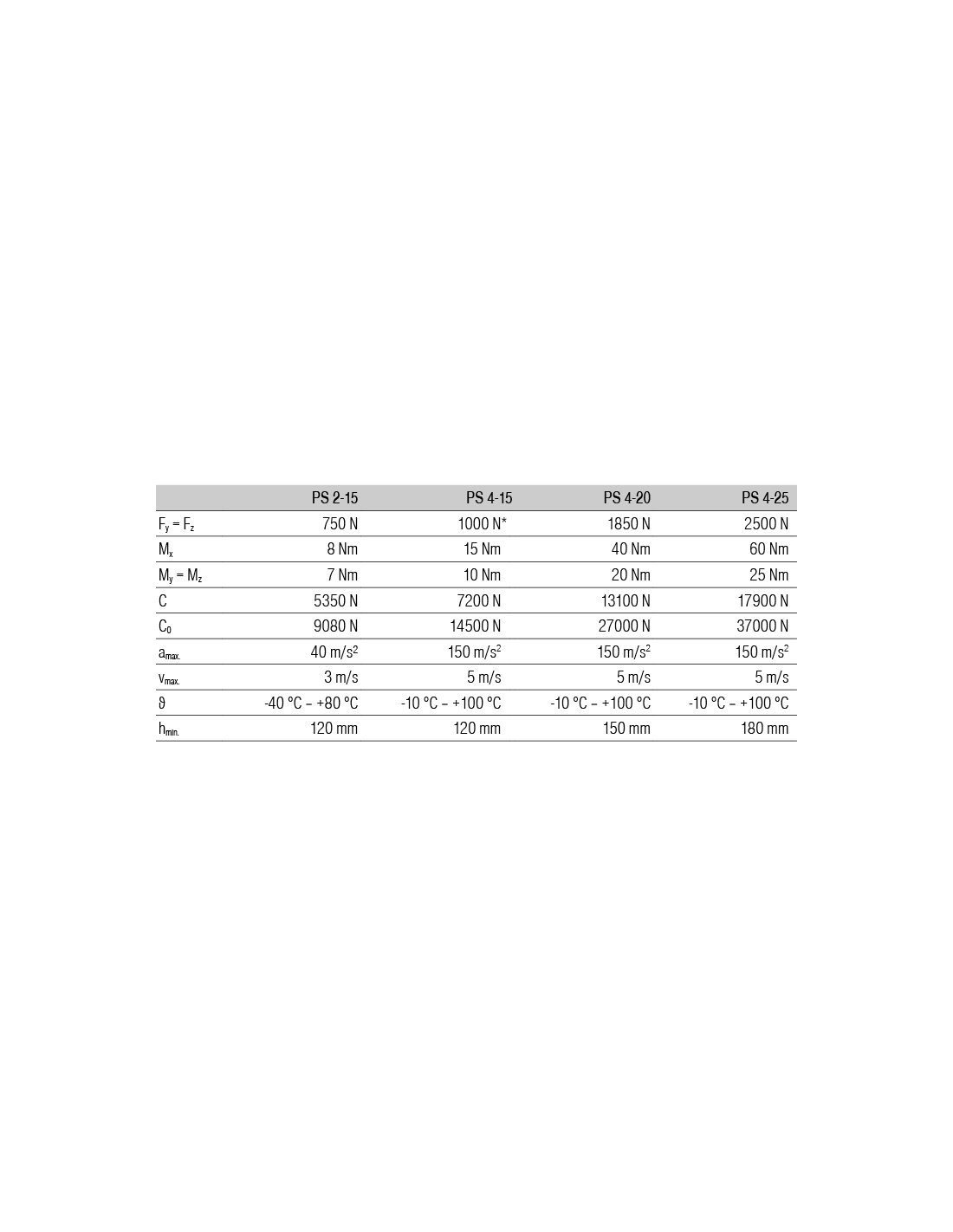

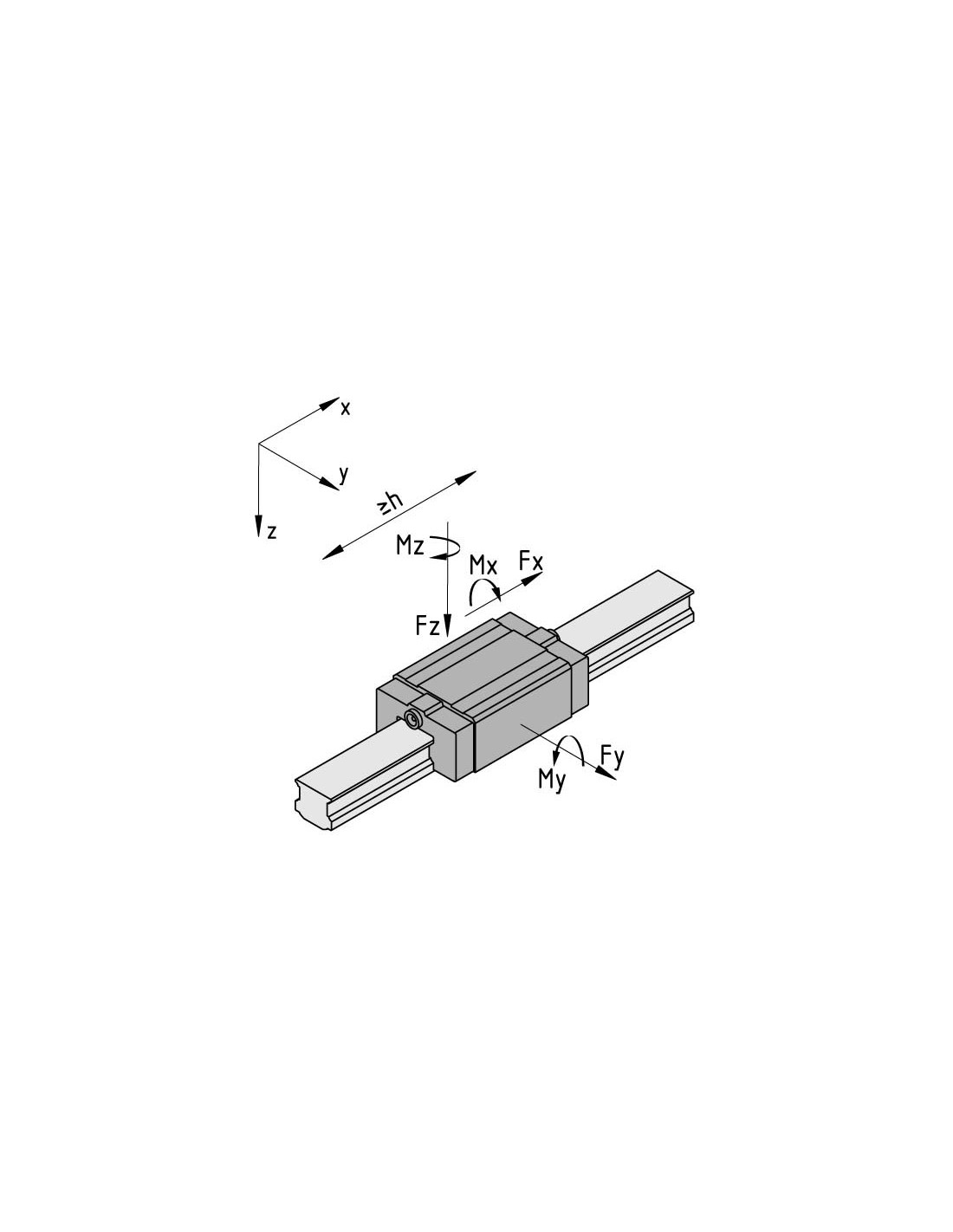

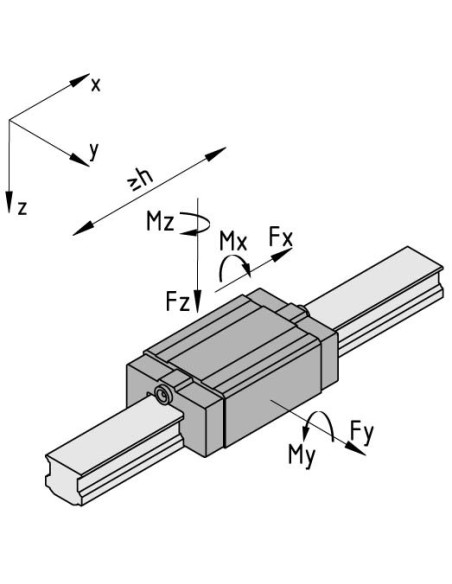

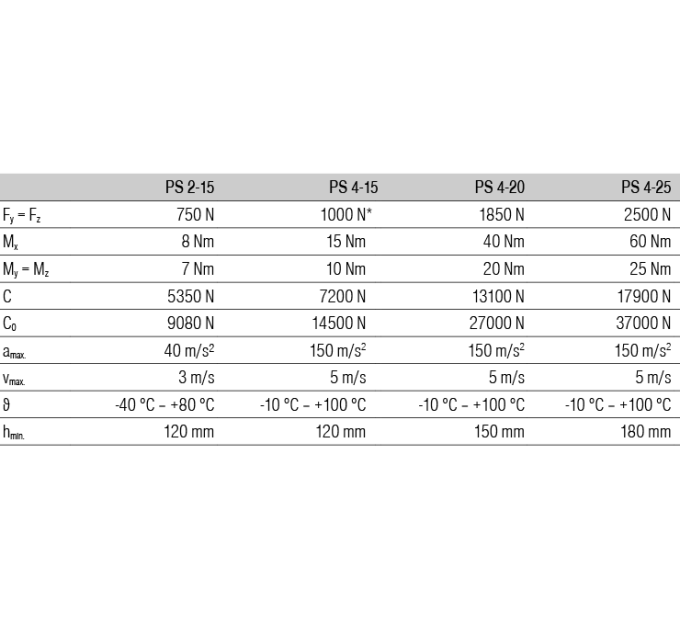

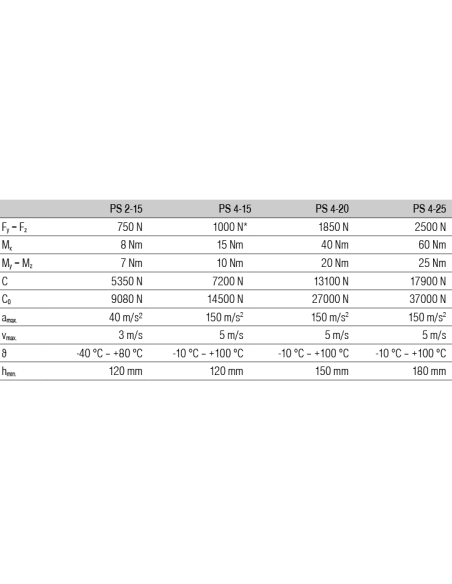

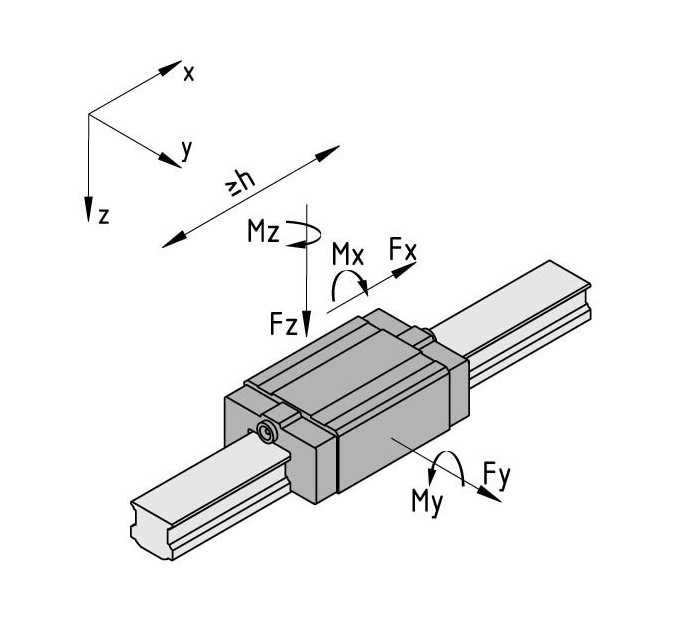

La carga permisible en un sistema de guía lineal depende la la capacidad de carga de los elementos de guía, pero también de la fuerza de la conexión atornillada y de la construcción del bastidor.
Longitud de la carrera (h_mín.) para que la superficie de contacto de los rodamientos de bolas se lubrique adecuadamente. El carro se carga en fábrica con grasa a base de litio. Para la relubricación puede utilizarse grasa de litio con base de aceite mineral.Dada la presión de contacto de los rascadores, hay que contar con una fuerza de desplazamiento de 10 N, independientemente de la carga.



DescargasInstrucciones de montaje
