Placa carro transversal KLE 6 60x60
Placa carro transversal KLE 6 60x60
Placa carro transversal KLE 6 60x60
Placa carro transversal KLE 6 60x60

Placa carro transversal KLE 6 60x60

   0.0.692.19
Formato
  • Caja de 1
Para hacer pedidos necesitas estar registrado

Placa carro transversal KLE 6 60x60Propiedades
ESDsi
Peso (g)367.4
Unidad de suministroKit
Serie6

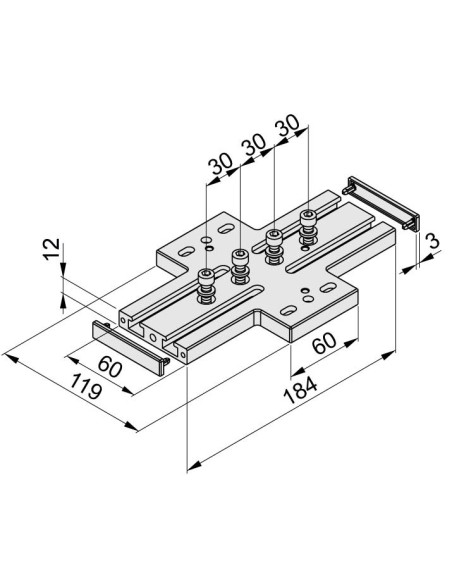

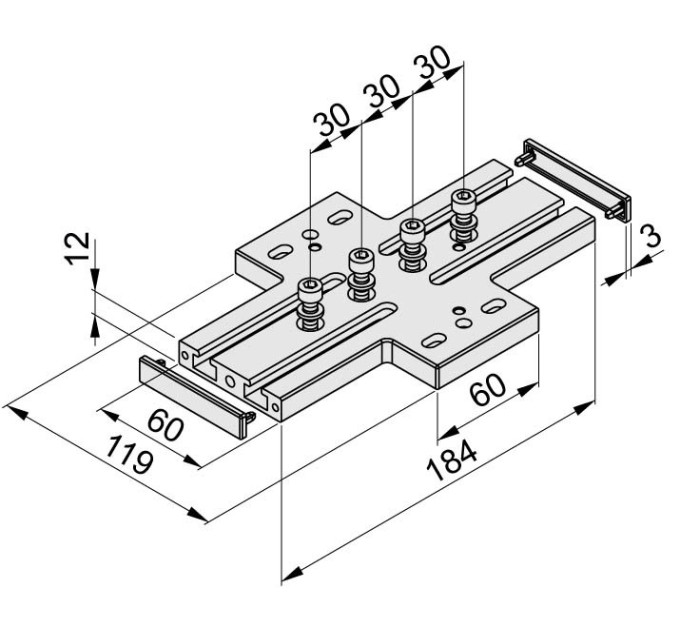

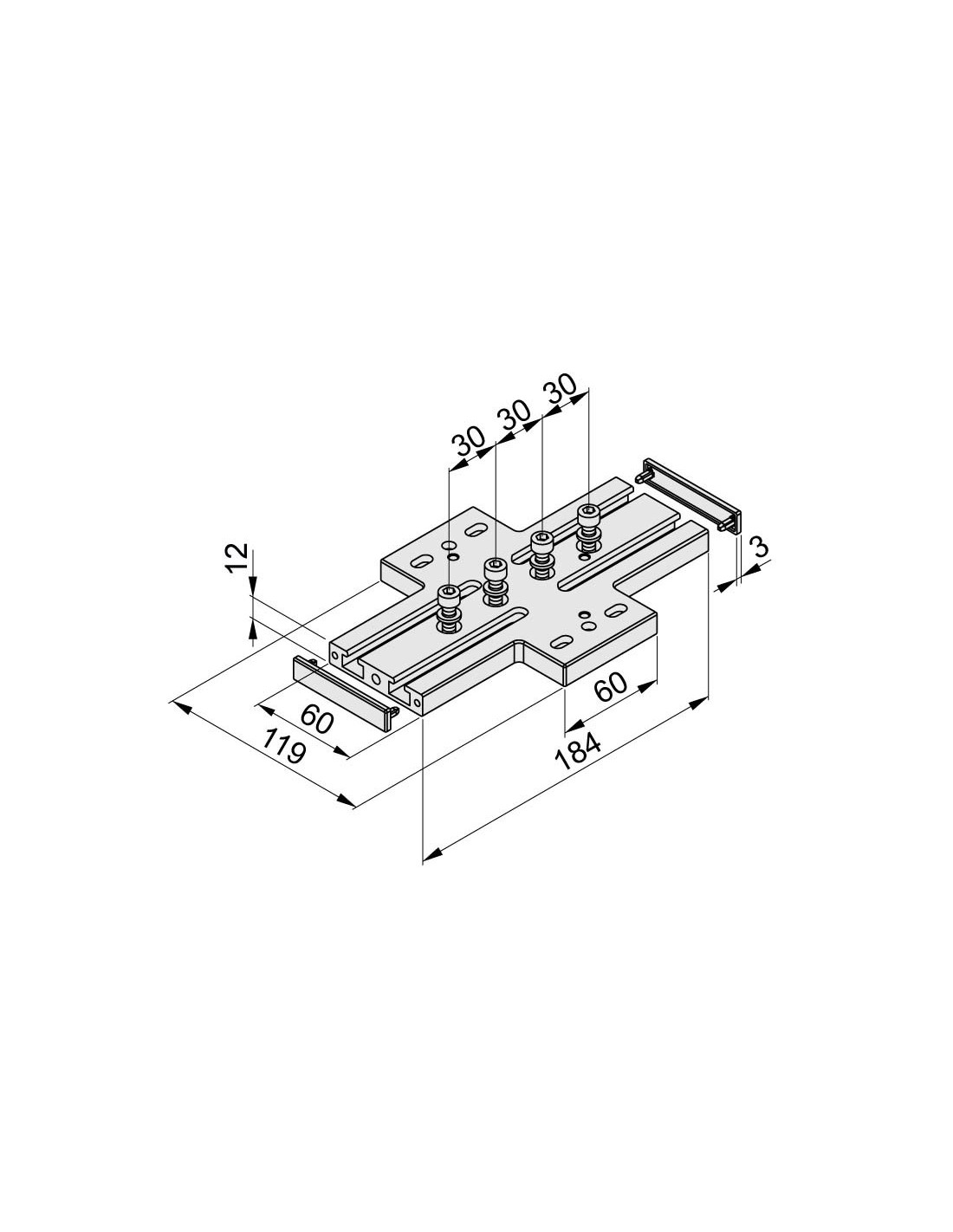

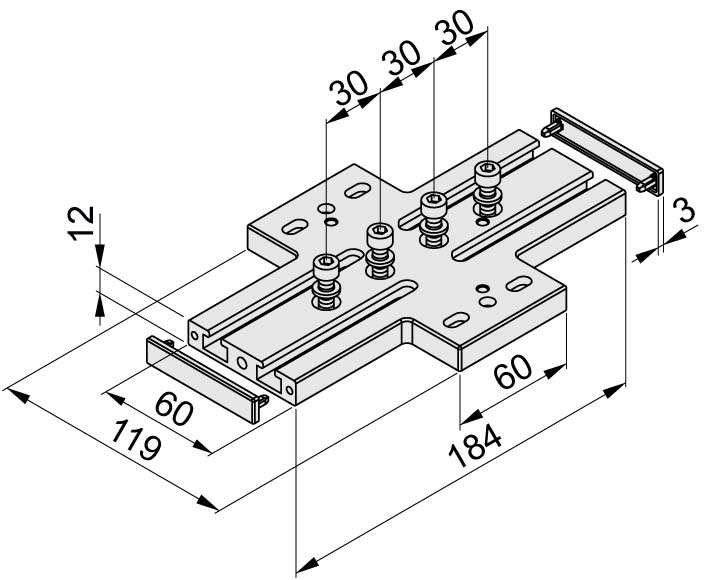

Descripción1 Placa carro transversal KLE 6 60x60 Al2 Tapetas 6 60x12, PA-GF, gris4 Tornillos Allen DIN 912-M6x25, St, zinc.4 Arandelas DIN 433-6.4, St, zinc.Componentes1 Placa carro transversal KLE 6 60x60 Al
2 Tapetas 6 60x12, PA-GF, gris
4 Tornillos Allen DIN 912-M6x25, St, zinc.
4 Arandelas DIN 433-6.4, St, zinc.

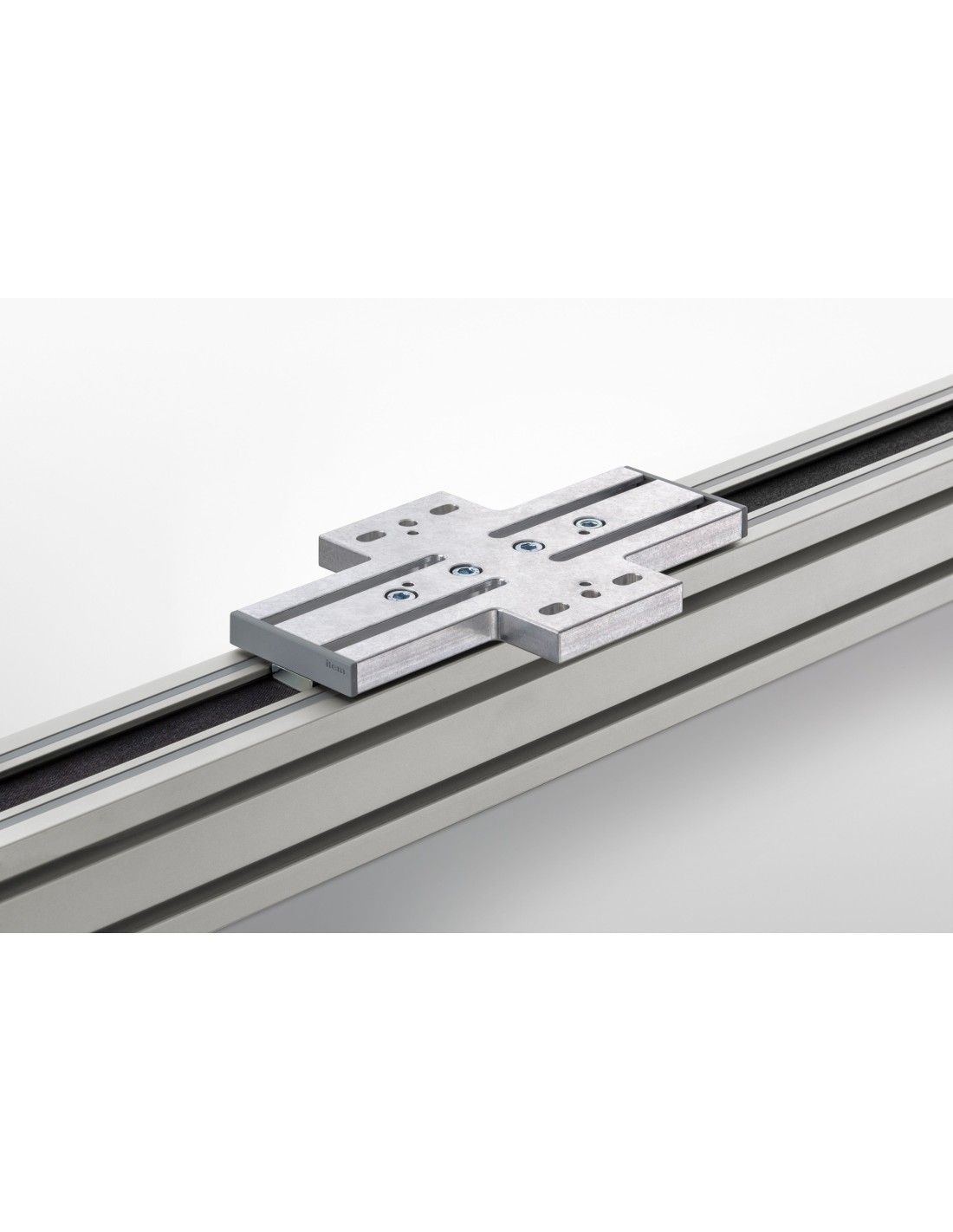

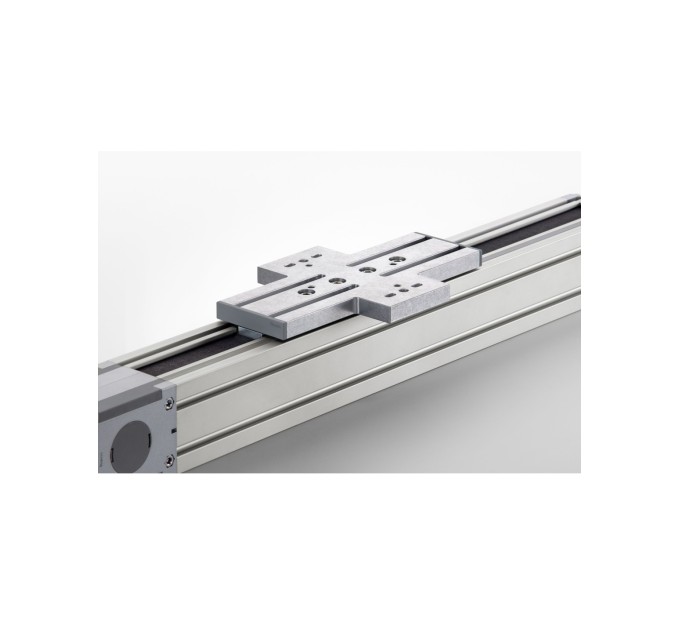

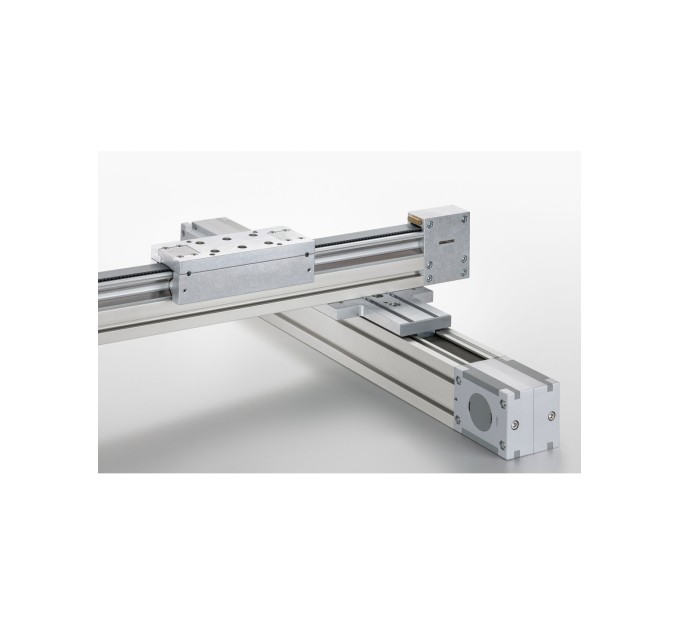

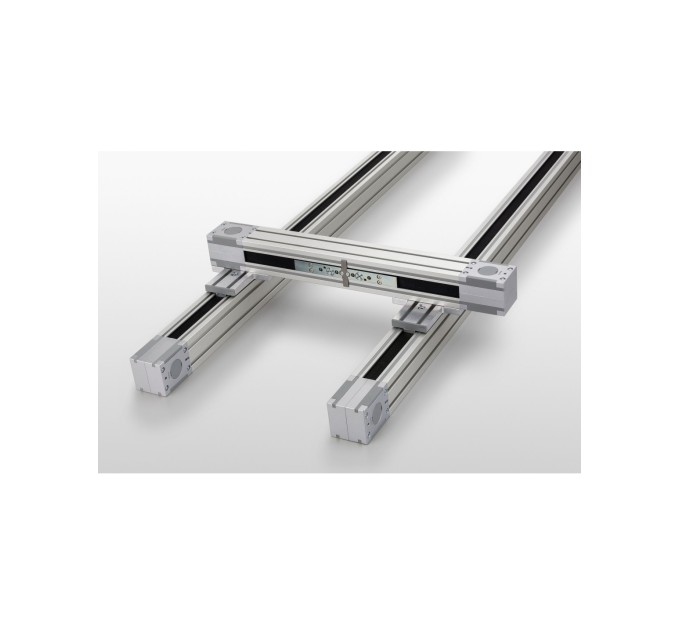

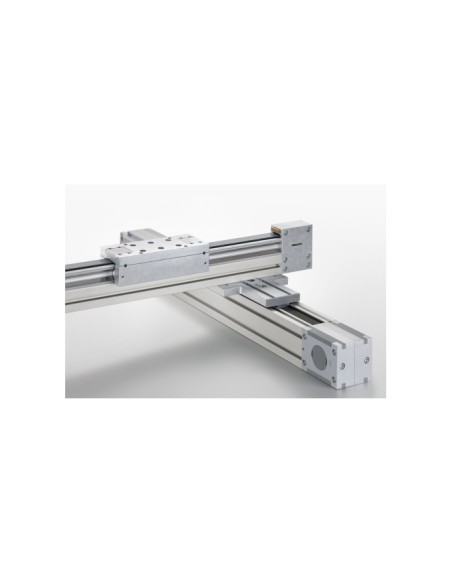

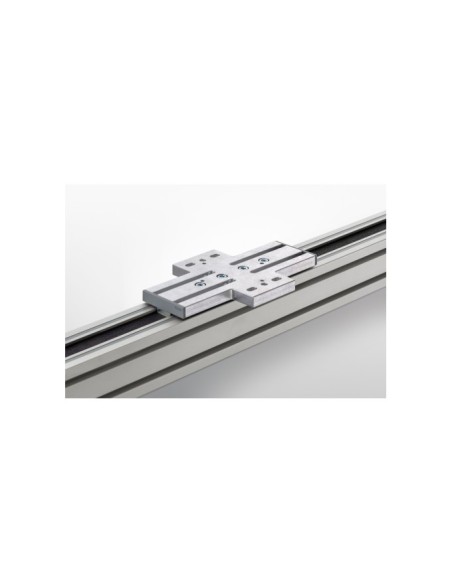

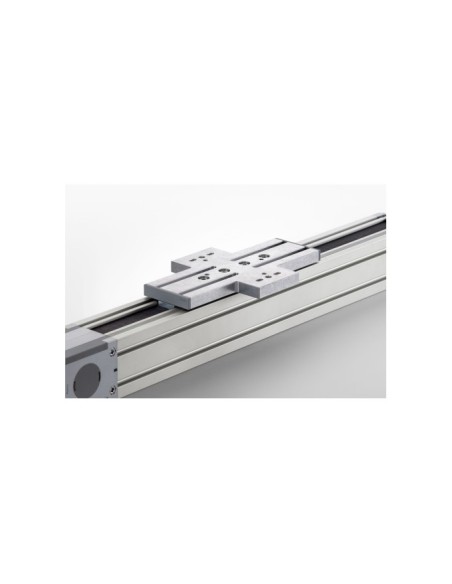

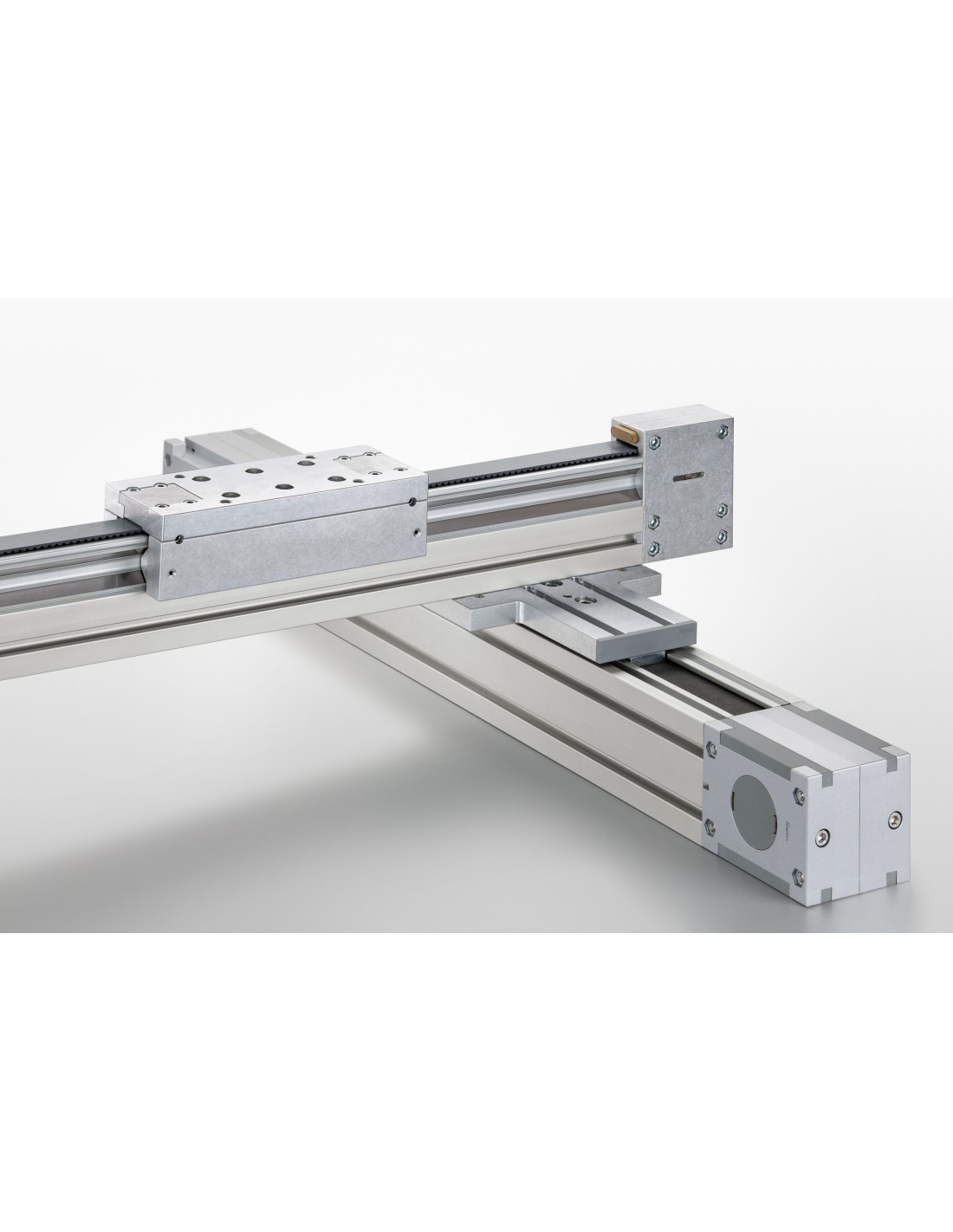

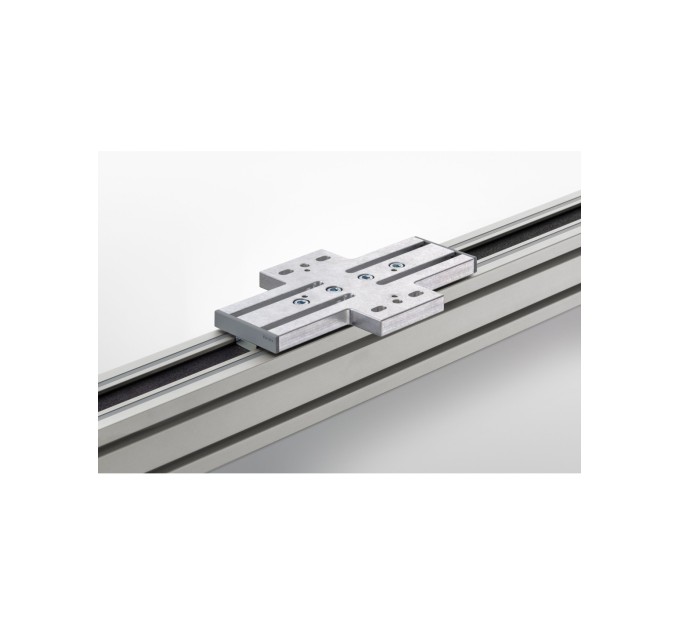

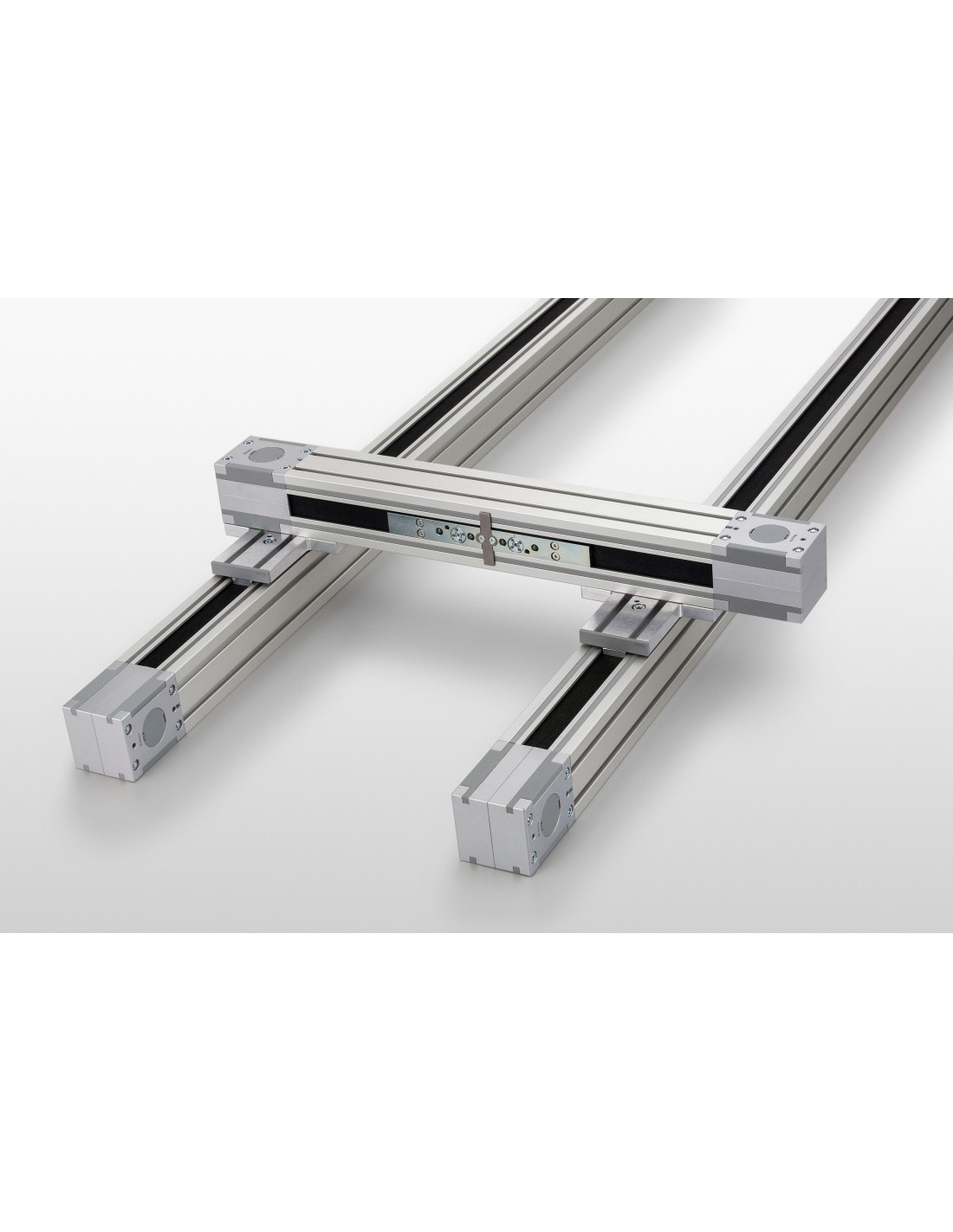

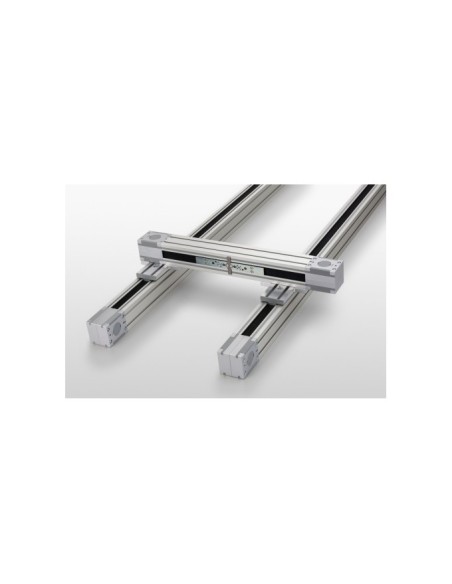

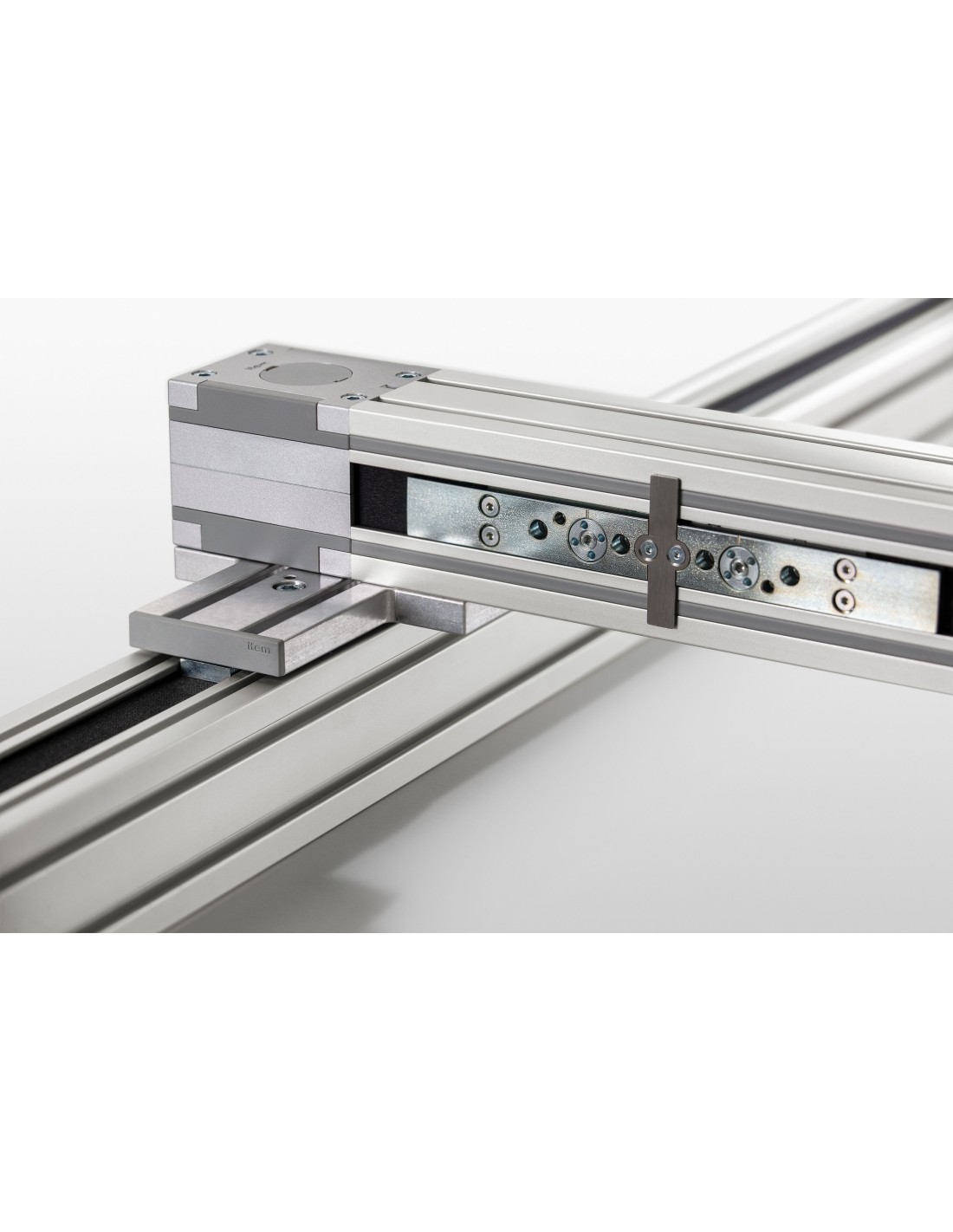

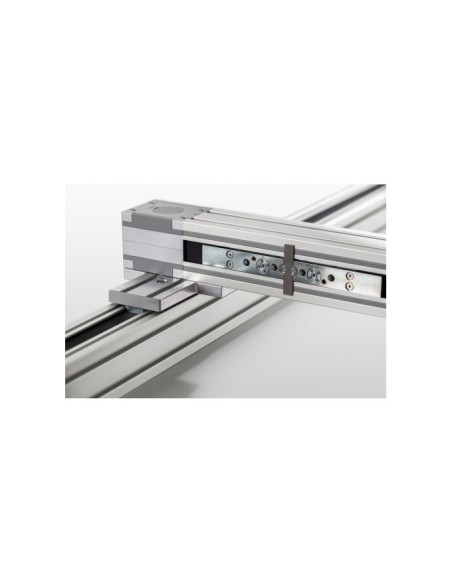

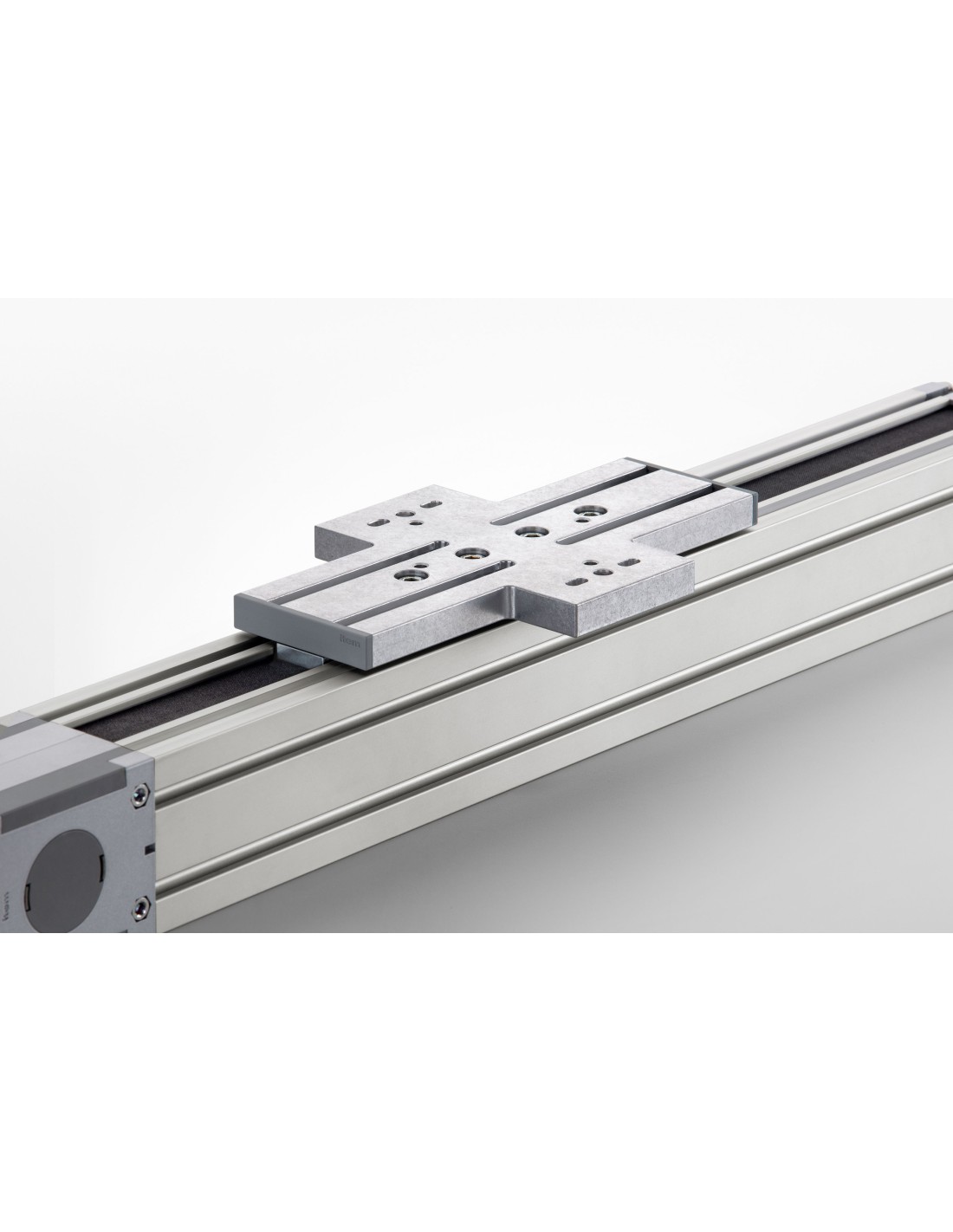

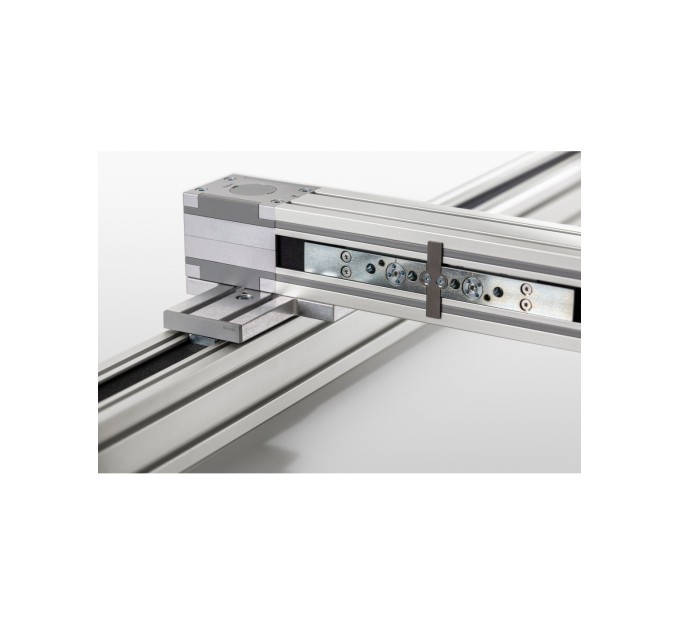

¡Doblemente buena! Las placas de carro transversales KLE aceleran significativamente el proceso de diseño, construcción y puesta en marcha de sistemas multieje basados en la unidad lineal KLE. Solo se necesita una pequeña cantidad de componentes para diseñar un sistema completo seguro y robusto.En el caso de aplicaciones como las soluciones de pick & place, la conexión entre las dos unidades lineales es un elemento crítico que requiere de una tecnología de unión compleja o de piezas con un fresado especial. Cuando se usa la placa de carro transversal KLE, solo se necesita un componente para crear una conexión segura. Esto reduce la cantidad de piezas requeridas e implica una puesta en marcha de los sistemas multieje más rápida.La placa de carro transversal se atornilla al carro guía de la unidad lineal KLE y la unidad lineal secundaria se fija en ángulo recto respecto a la dirección de desplazamiento de la unidad lineal primaria. Su gran superficie de soporte asegura una conexión resistente a la torsión.Los modelos con dimensiones modulares adecuadas se pueden utilizar como unidad lineal secundaria (ver tabla). La placa viene con todos los orificios perforados necesarios y se puede seleccionar como accesorio para una unidad lineal KLE en MotionDesigner® de item. Este software en línea le ayuda a diseñar y seleccionar unidades lineales para que pueda crear una óptima solución completa.La placa de carro transversal está disponible para las unidades lineales KLE 6 y KLE 8 en las dimensiones modulares de 60 mm y 80 mm.


















Serie
Serie 6
ESD
Si
