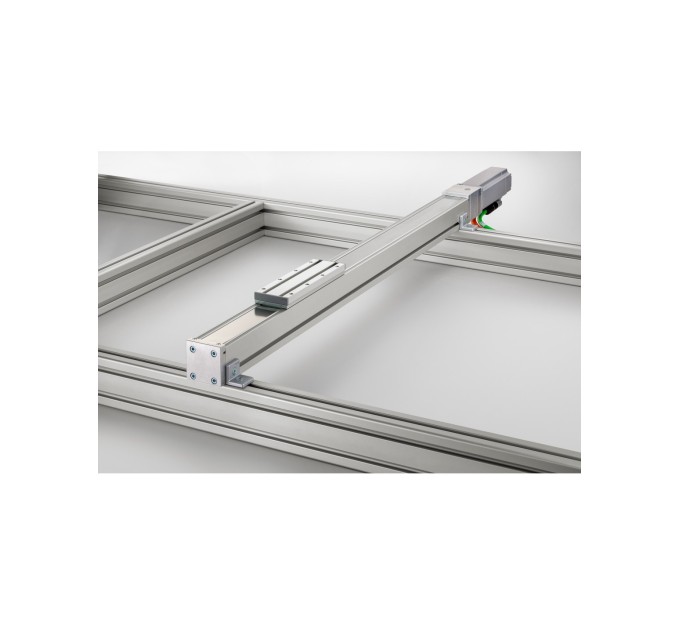

item MotionKit Unidad lineal KGT 6 60 P20-2600
item MotionKit Unidad lineal KGT 6 60 P20-2600
item MotionKit Unidad lineal KGT 6 60 P20-2600
item MotionKit Unidad lineal KGT 6 60 P20-2600

item MotionKit Unidad lineal KGT 6 60 P20-2600

   0.0.702.65
Formato
  • Caja de 1
Para hacer pedidos necesitas estar registrado

item MotionKit Unidad lineal KGT 6 60 P20-2600Propiedades
ESDsi
Momento de inercia, eje x28.09
Momento de inercia, eje y43.46
Masa Total (Fórmula)m1 + H * m2
Carga máxima operativa [N]1000
Fuerza máxima en dirección Y [N]2000
Fuerza máxima en dirección Z [N]2000
Peso (Kg)24.73
Peso s/ longitud [g/mm]4.24
Peso, espec. Longitud4.24
Unidad de suministroKit
Masa básica (cuando la carrera = 0 mm) [Kg]3.253
Masa por mm de carrera [g/mm]4.67
Acceleración máx. [m/s2]15
Velocidad máx. [m/s]1
Repetibilidad [mm]0.01
Momento de incercia con carrera = 0 [kg mm2]30.21
Momento de incercia por kg de carga [kg mm2/kg]10.1
Momento de incercia por metro de carrera [kg mm2/m]43.1
MAXHUB_MM2600
Par máximo [Nm]3.7
Momento máximo en eje X [Nm]15
Momento máximo en eje Y [Nm]120
Momento máximo en eje Z [Nm]120
Momento friccional [Nm]0.2
Rendimiento [mm]26
Ancho del soporte cuando Fy máx.[mm]850
Ancho del soporte cuando Fz máx.[mm]650
Carrera [mm]20
Momento resistente, eje x8.19
Momento resistente, eje y14.44

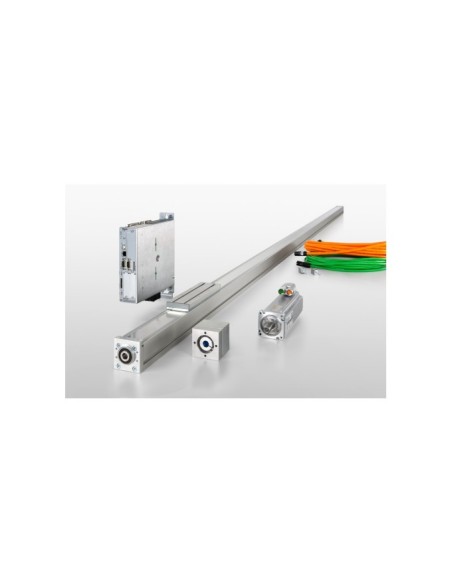

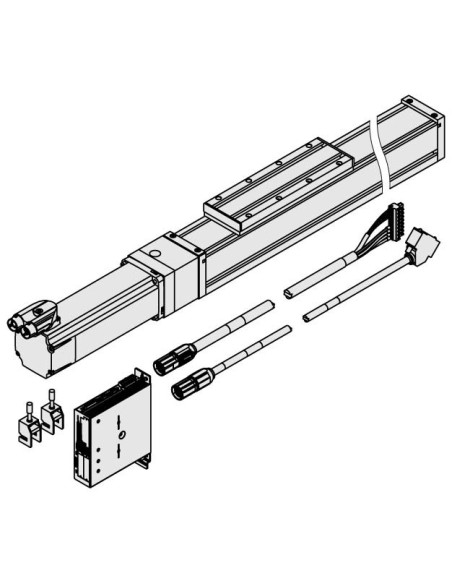

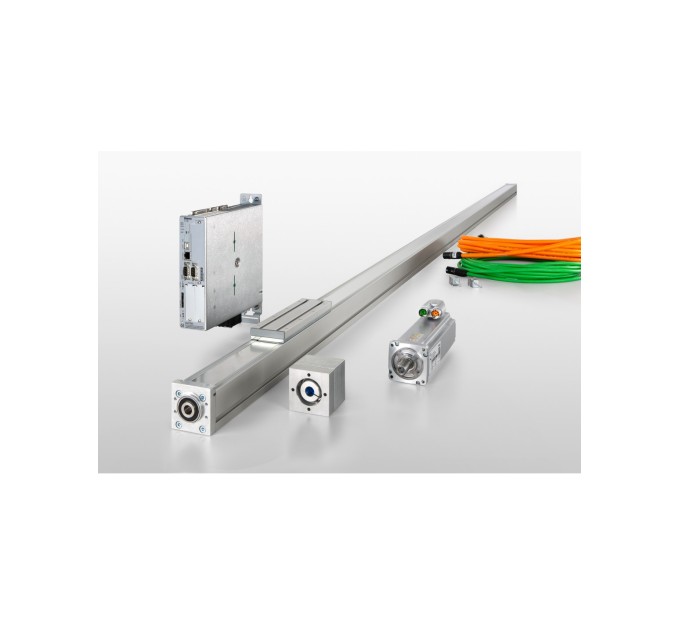

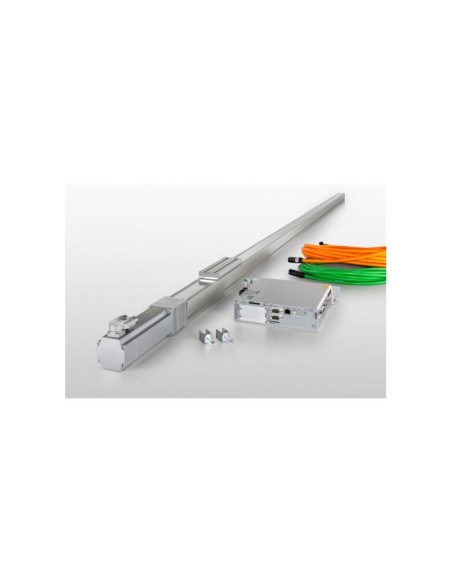

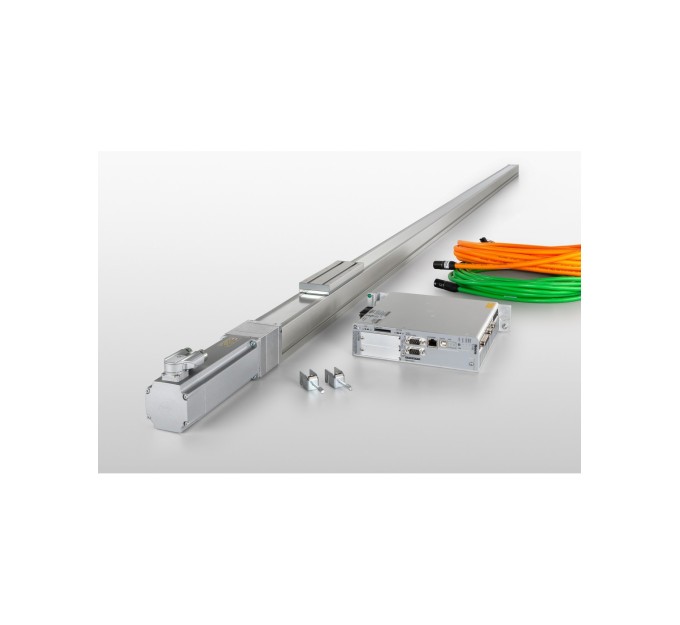

DescripciónUnidad lineal KGT 6 60 P20 - carrera de 2600 mmKit de acoplamiento KGT 6 60 SE 60Motor SE 60-150-3-60-AK-BControlador C 1-02Cable de potencia SC1 05/5, naranjaCable de datos AKSC/5, verdeBloque protección terminal D14, zincadoComponentesUnidad lineal KGT 6 60 P20 - carrera de 2600 mm
Kit de acoplamiento KGT 6 60 SE 60
Motor SE 60-150-3-60-AK-B
Controlador C 1-02
Cable de potencia SC1 05/5, naranja
Cable de datos AKSC/5, verde
Bloque protección terminal D14, zincado









El item MotionKit Unidad lineal KGT 6 60 P20 es un paquete todo en uno para proyectos de automatización que incluye la unidad lineal KGT 6 60 con un motor, un kit de acoplamiento, un controlador y cables. El MotionKit de item está disponible en tres longitudes de carrera (600, 1400 y 2600 mm) por un atractivo precio conjunto.Los controladores modulares de item de la serie C pueden configurarse según sus necesidades mediante tarjetas enchufables. También se incluye un kit de acoplamiento y cables en el paquete todo en uno, para que pueda empezar a trabajar de inmediato.El item MotionKit Unidad lineal KGT 6 60 P20, como solución integral, está disponible directamente y se puede factorizar fácilmente en los proyectos gracias a sus tres longitudes estándar.Proporciona todas las ventajas del sistema de automatización de item en un paquete todo en uno. La unidad lineal es fácil de programar y el controlador de item se puede utilizar con o sin un autómata programable (PLC). MotionSoft® de item facilita la puesta en marcha de los sistemas de automatización y optimiza de forma independiente los ajustes del controlador. La placa de carro intercambiable con ranuras permite a los usuarios conectar todo un rango de dispositivos finales o sistemas de manipulación.

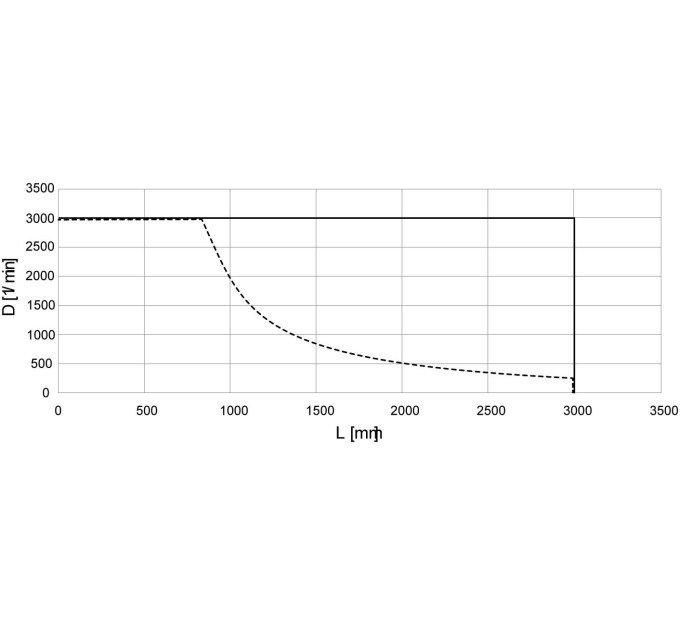

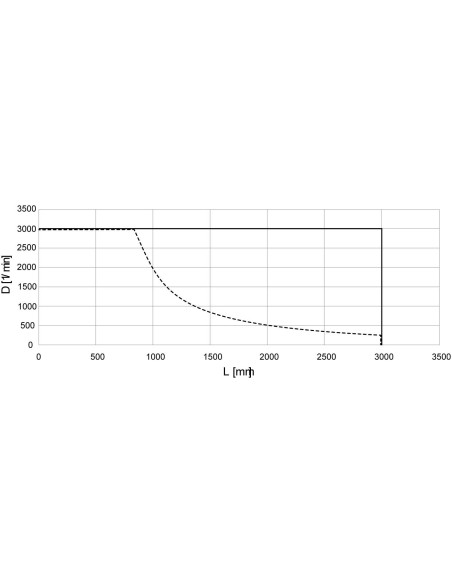

―――――― con soporte
-------------- sin soporte
D = Velocidad [1/min]
 L = Longitud del eje [mm]




Velocidad máxima de husillo con y sin soportes de husillo KGT 6 60 P 20
Los soportes del husillo mantienen la longitud máxima del husillo sin soporte más o menos constante. Esto significa que la velocidad crítica de 3000 min-1 es constante durante toda la carrera.
