Multiblock 5 PA gris

Multiblock 5 PA, grisPropiedades

Color	gris
ESD	si
Peso (g)	2
Fuerza máxima [N]	100
Unidad de suministro	Pieza
Serie	5

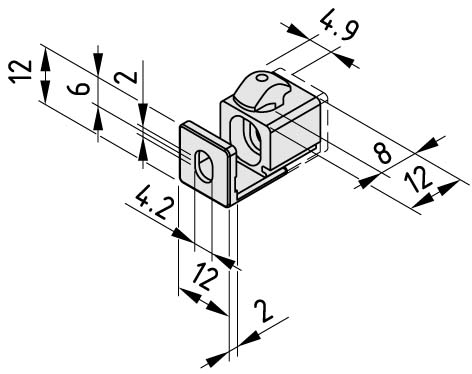

DescripciónCuerpo y distanciador, PA-GFTuerca cuadrada DIN 562-M4, St, zinc.ComponentesCuerpo y distanciador, PA-GF
Tuerca cuadrada DIN 562-M4, St, zinc.





El Multiblock PA se inserta en la ranura del perfil en cualquier posición. Los paneles ligeros chapados, paneles acrílicos, de materiales plásticos o compuestos, deben taladrarse en la posición adecuada y deben atornillarse al Multiblock.El Multiblock PA tiene dos posiciones de montaje más un distanciador que se combinan para dar cuatro posiciones de desplazamiento respecto al borde del perfil. Esto permite establecer diferentes distancias al borde del perfil, de forma tal que puedan atornillarse enrasados paneles de diferentes gruesos.
Los paneles se aseguran atornillándolos con la tuerca cuadrada insertada en el Multiblock. Las tuercas pueden moverse dentro del Multiblock, hecho que permite un considerable grado de tolerancia en la posición de los agujeros en el panel.



La longitud del tornillo de fijación depende del grosor del panel y del ajuste de altura.





Giro del Multiblock PA en la ranura del perfil.
Los Multiblocks también pueden desplazarse a lo largo de la ranura para alinearlos con el agujero en el panel.



La cara de contacto puede modificarse gracias a las dos orientaciones de montaje disponibles y al distanciador.



Recomendación para el montaje del panel y fuerzas admisibles para Multiblocks PA.







Posibles distancias entre las posiciones de montaje y el borde del perfil.
