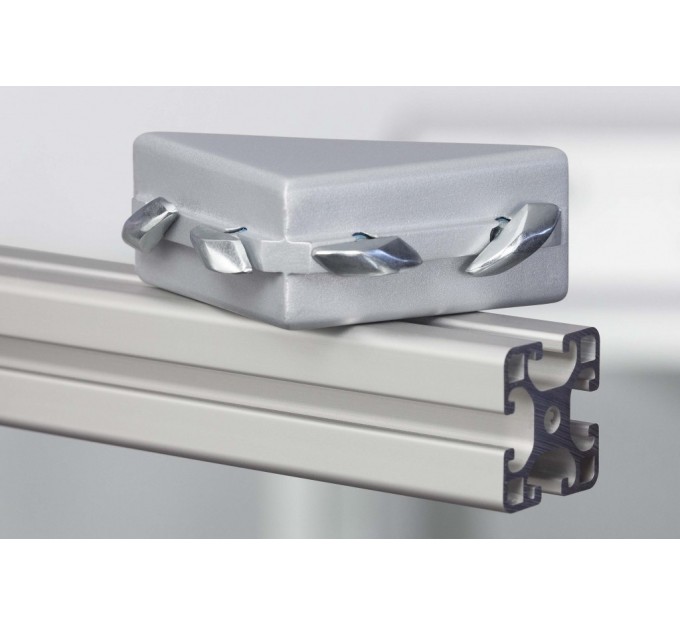

Kit escuadra automática 8 80x80 AlPropiedades
4 tornillos automáticos M8x11, St, zinc.
4 tuercas cónicas M8x6, St, zinc.
Simplemente se colocan en el lugar y se aprietan los tornillos, los perfiles quedan fijados sin necesidad de usar tuercas adicionales.
Los kits de pletinas y escuadras automáticas practicamente se instalan en segundos. Para ello no es necesario hacer ningún mecanizado de los perfiles. Las uniones pueden ser insertadas en cualquier punto a lo largo de una ranura de la serie 8, y pueden ser reutilizadas o reposicionadas siempre que se requiera. Lo único que se tiene que hacer es aflojar los tornillos.Los kits de escuadras automáticas realizan la unión desde el interior del marco y los kits de pletinas automáticas desde el exterior. A diferencia de otras uniones de perfiles, las escuadras pletinas automáticas se instalan en los perfiles por lo tanto pueden ser usadas para reforzar uniones.Las uniones realizadas con los kits de pletinas y escuadras también pueden compensar pequeños fallos de precisión en la longitud de los perfiles.Los kits de pletinas y escuadras automáticas son ideales cuando se necesita trabajar muy rápidamente.
Son una gran innovación de item, que siguiendo su filosofía, sigue buscando formas y métodos para simplificar y facilitar las tareas de montaje.

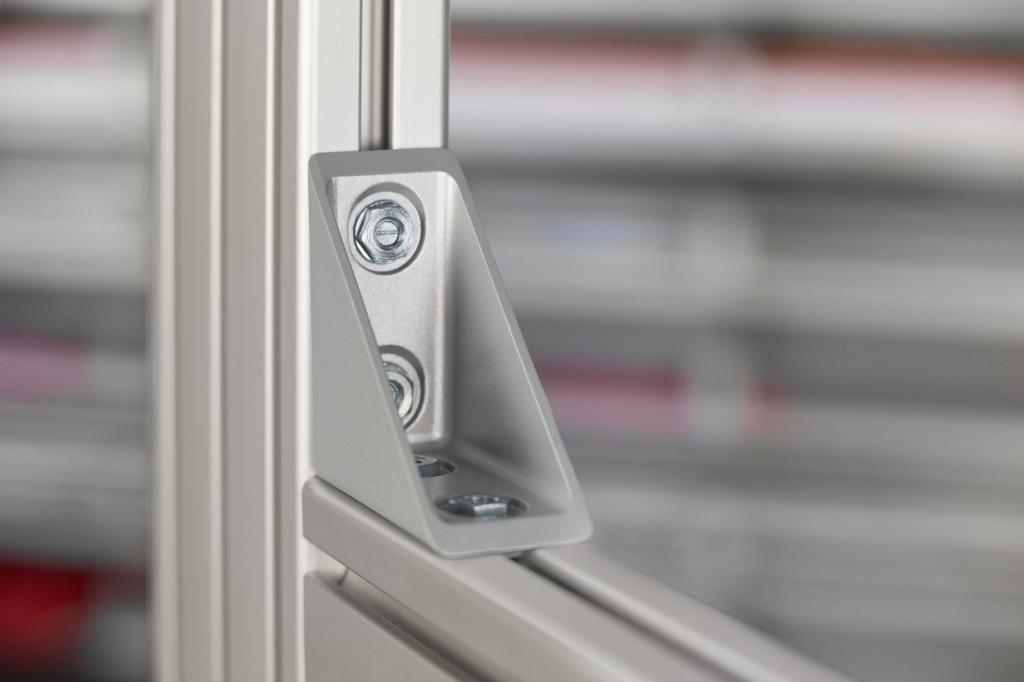

Se aprieta la unión y listo – la unión de perfiles más rápida.
Par de apriete recomendado: 20 Nm

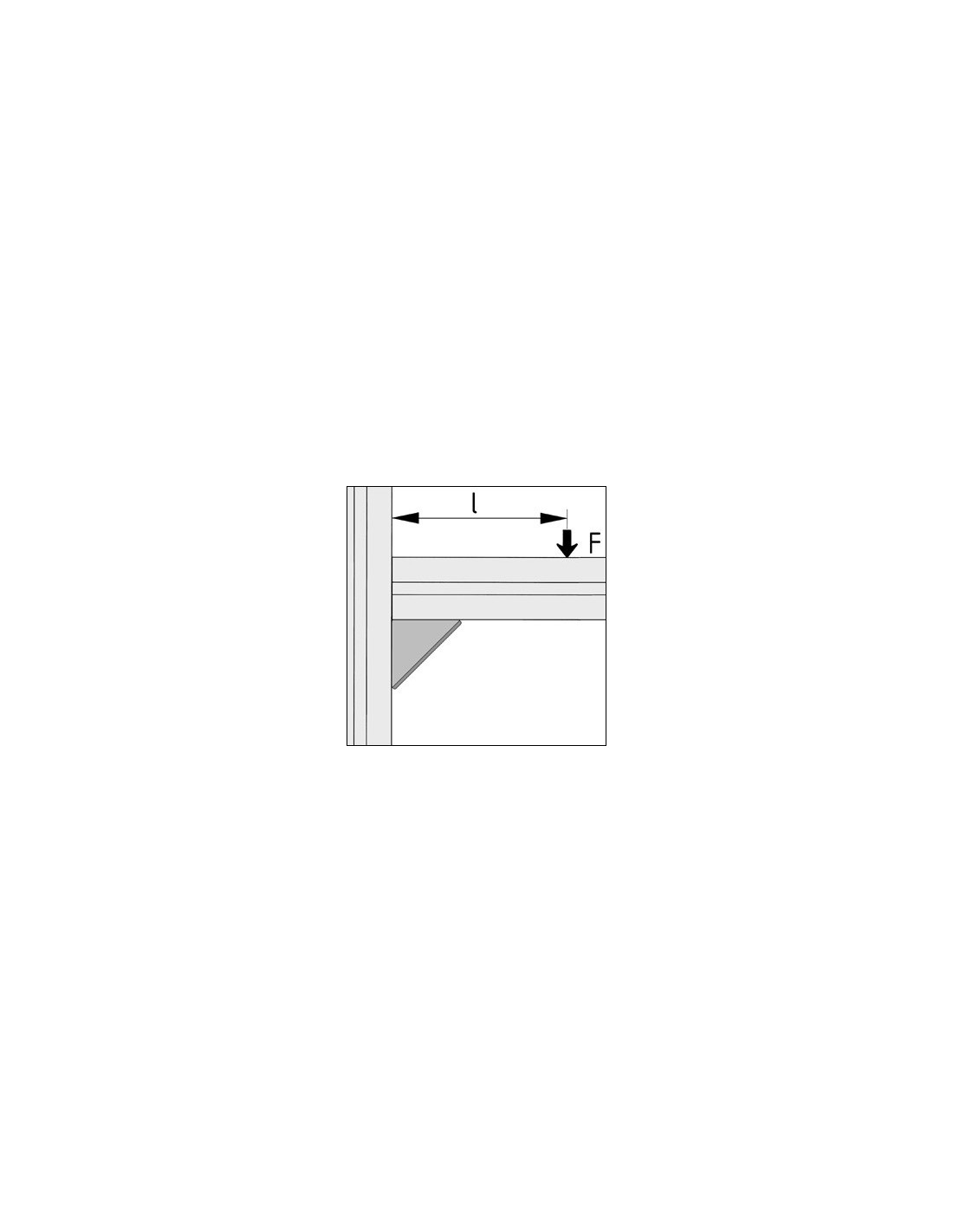

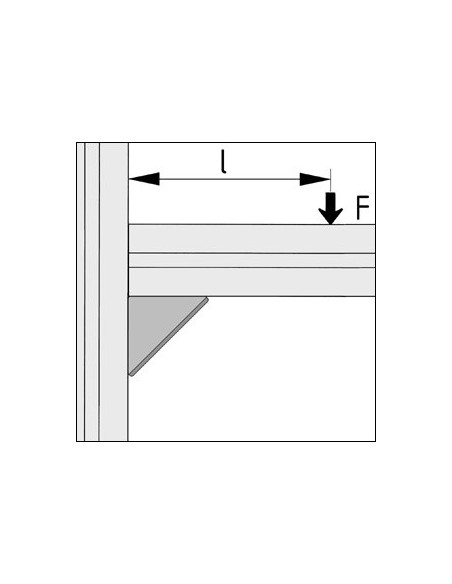

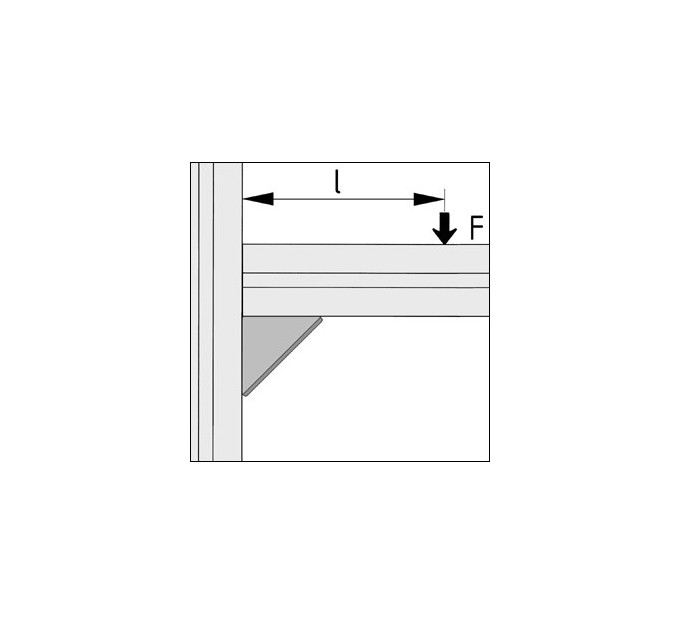

F < 2 000 N ∧ F x l < 150 Nm
Deberá comprobarse la capacidad de carga según las condiciones.
| ESD | si |
| Peso (g) | 208 |
| Unidad de suministro | Kit |
| Serie | 8 |

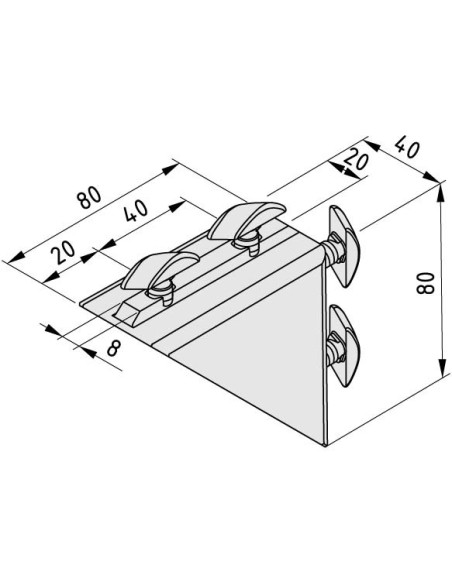

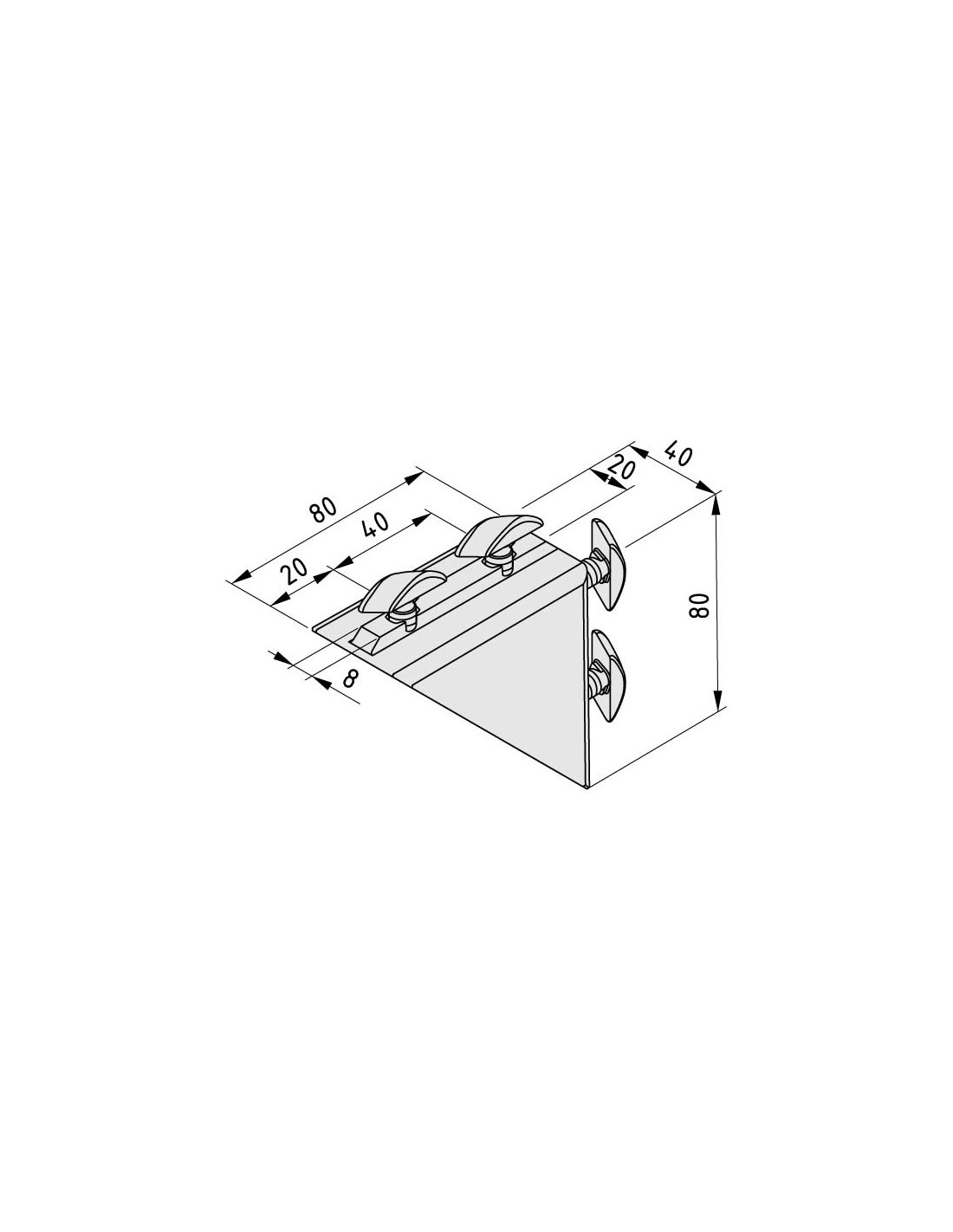

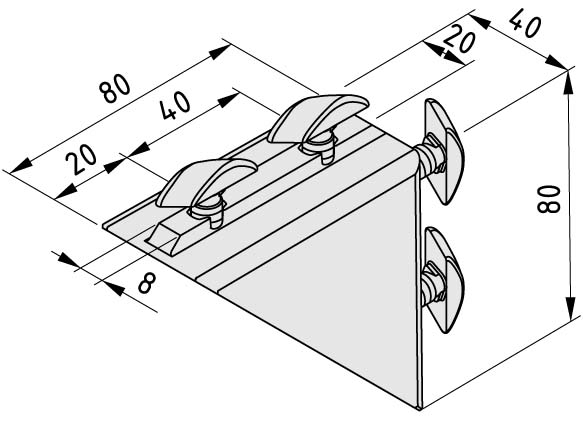

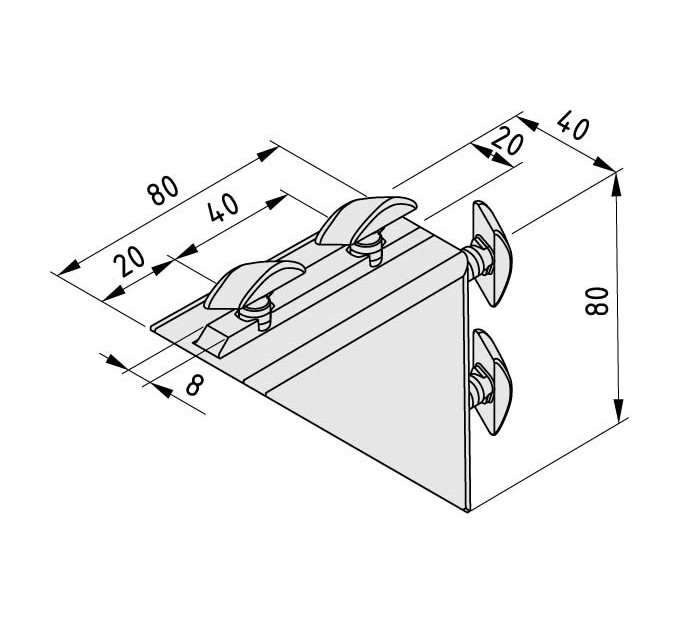

DescripciónEscuadra automática 8 80x80, zamak, aluminio blanco, similar al RAL 90064 tornillos automáticos M8x11, St, zinc.4 tuercas cónicas M8x6, St, zinc.ComponentesEscuadra automática 8 80x80, zamak, aluminio blanco, similar al RAL 9006
4 tornillos automáticos M8x11, St, zinc.
4 tuercas cónicas M8x6, St, zinc.

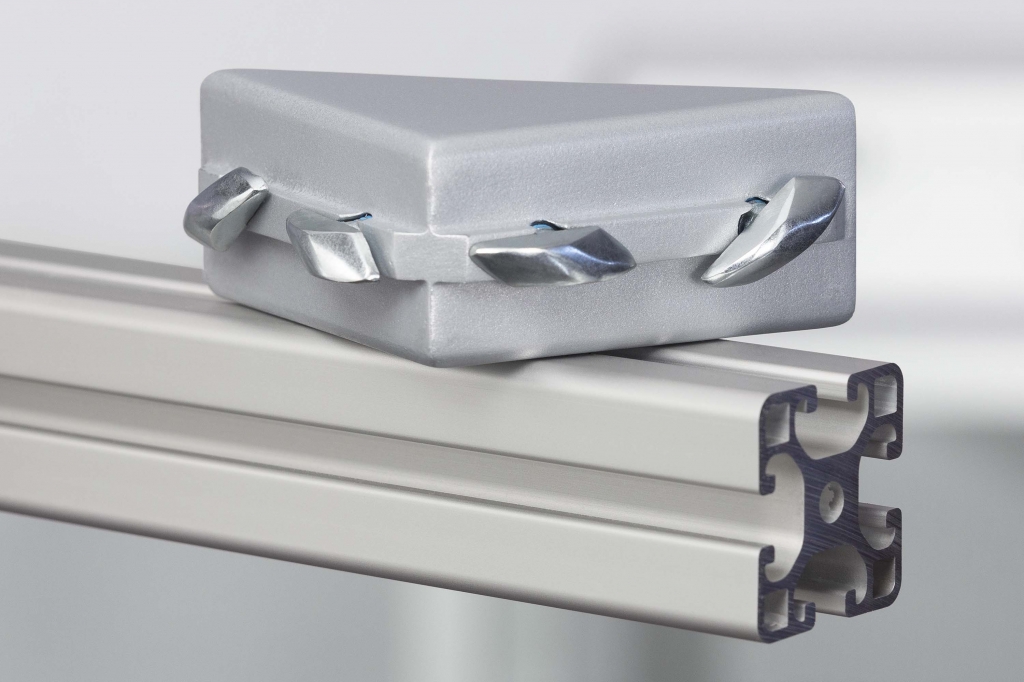

La unión de perfiles más rápida – pletinas y escuadras automáticas de item.Las innovadoras uniones se suministran premontadas y listas para usar.
Simplemente se colocan en el lugar y se aprietan los tornillos, los perfiles quedan fijados sin necesidad de usar tuercas adicionales.
Los kits de pletinas y escuadras automáticas practicamente se instalan en segundos. Para ello no es necesario hacer ningún mecanizado de los perfiles. Las uniones pueden ser insertadas en cualquier punto a lo largo de una ranura de la serie 8, y pueden ser reutilizadas o reposicionadas siempre que se requiera. Lo único que se tiene que hacer es aflojar los tornillos.Los kits de escuadras automáticas realizan la unión desde el interior del marco y los kits de pletinas automáticas desde el exterior. A diferencia de otras uniones de perfiles, las escuadras pletinas automáticas se instalan en los perfiles por lo tanto pueden ser usadas para reforzar uniones.Las uniones realizadas con los kits de pletinas y escuadras también pueden compensar pequeños fallos de precisión en la longitud de los perfiles.Los kits de pletinas y escuadras automáticas son ideales cuando se necesita trabajar muy rápidamente.
Son una gran innovación de item, que siguiendo su filosofía, sigue buscando formas y métodos para simplificar y facilitar las tareas de montaje.

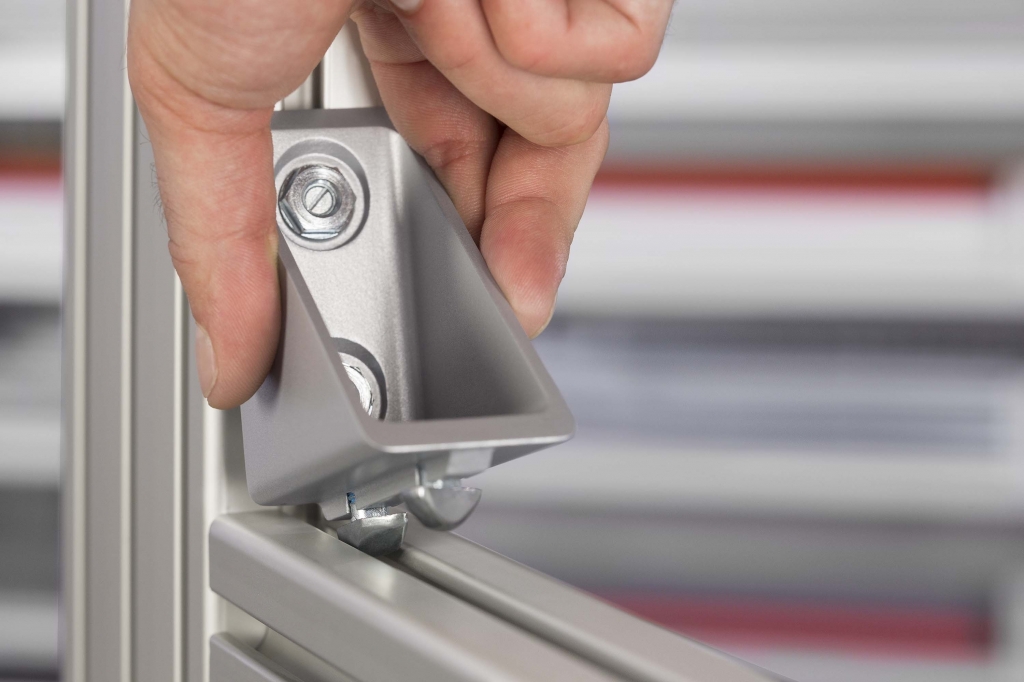

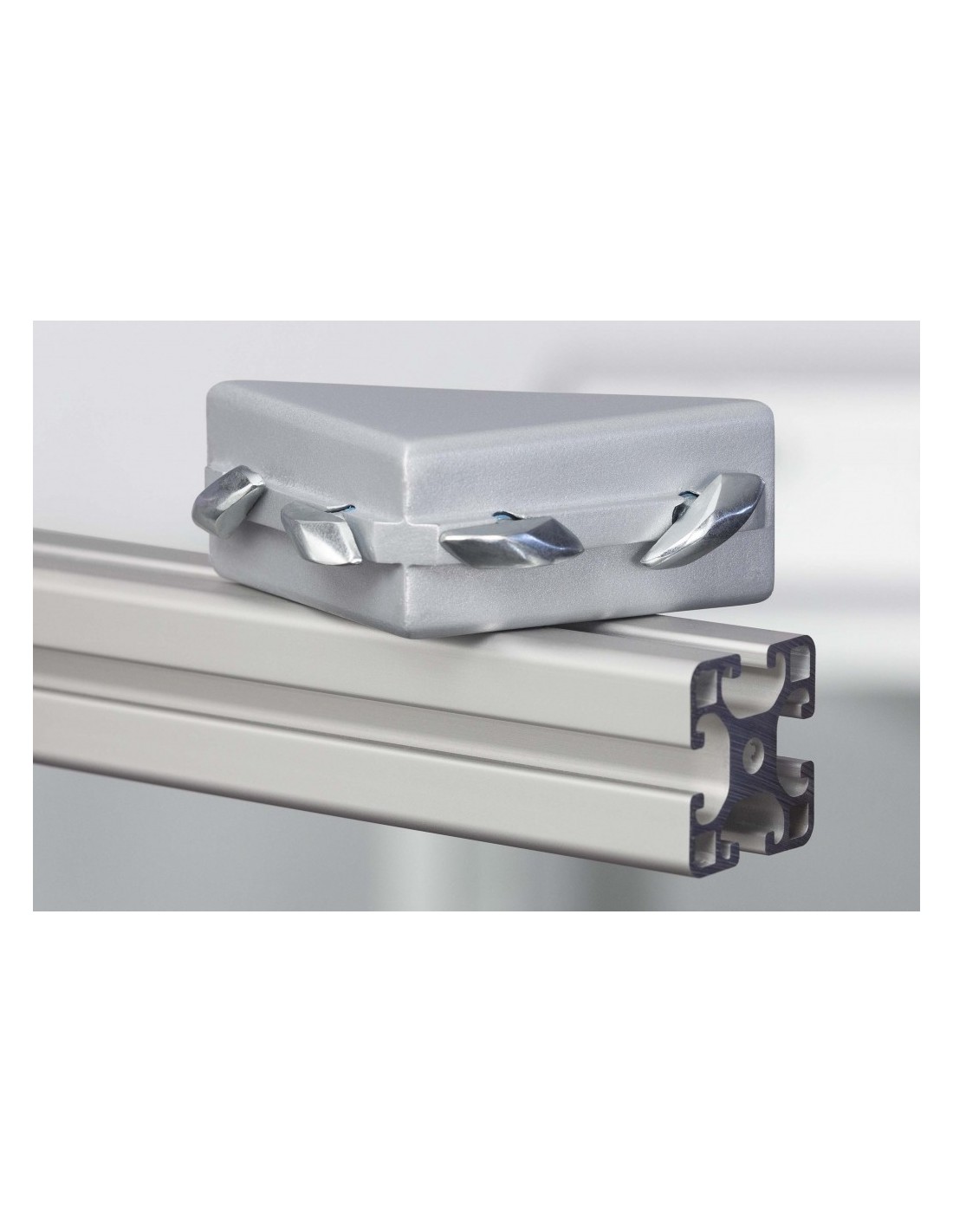

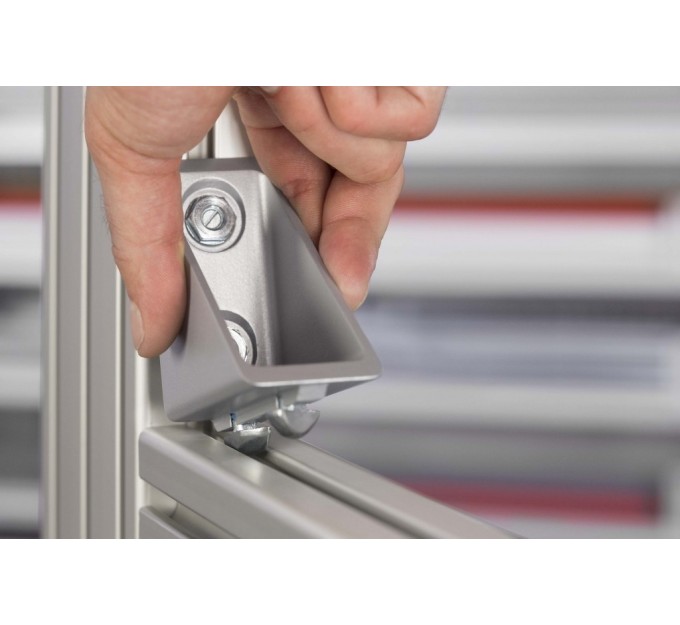

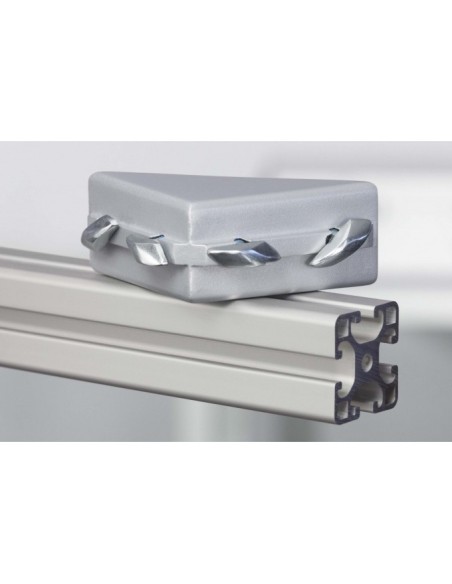

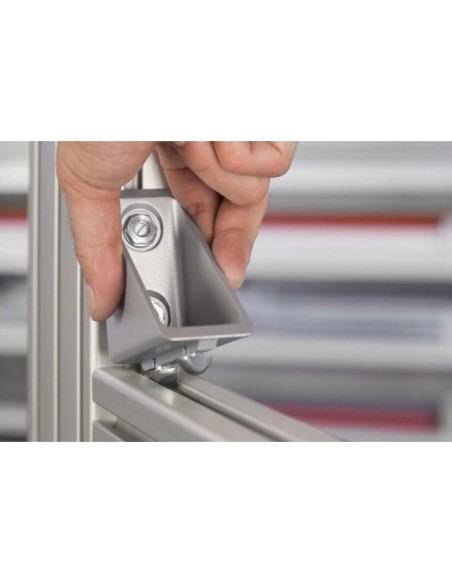

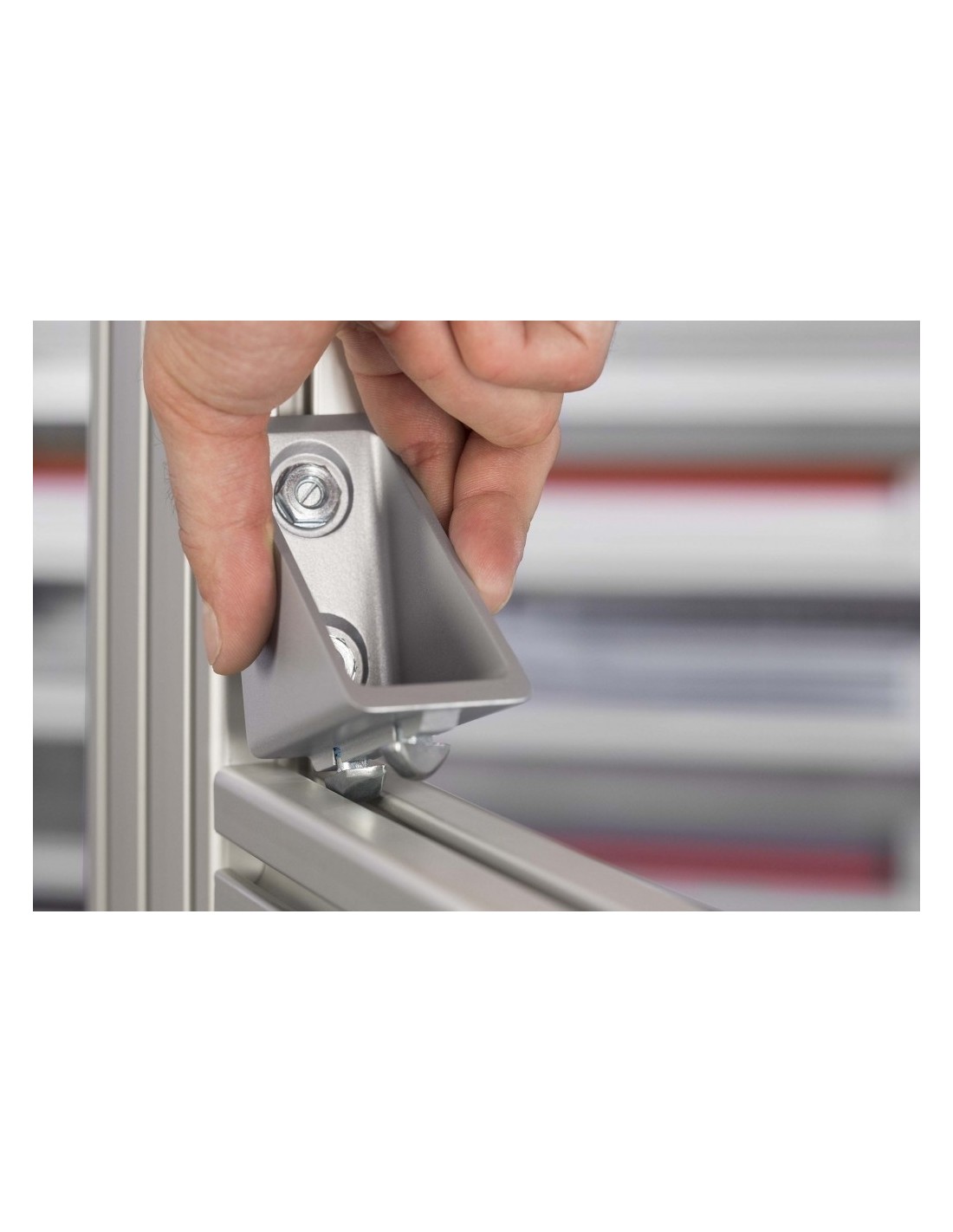

Simplemente se encajan las escuadras y pletinas con tuercas premontadas en una ranura de la serie 8.

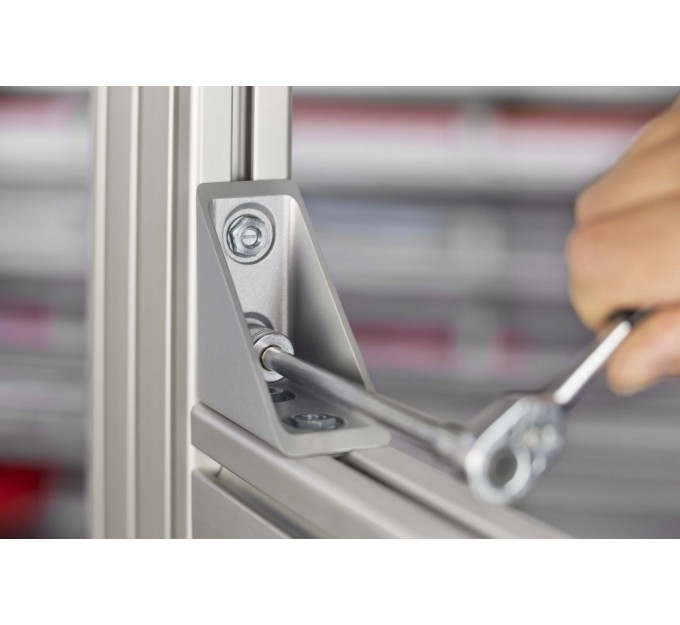

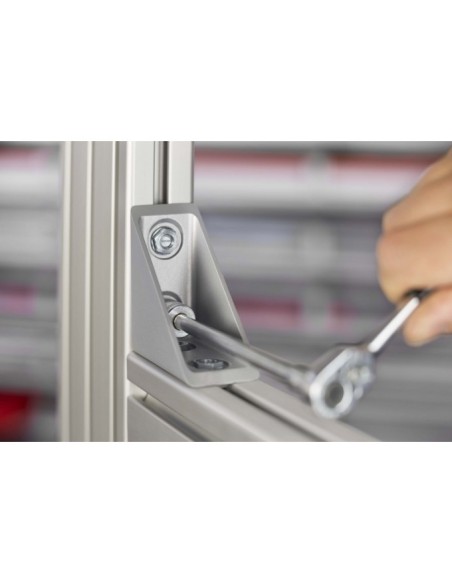

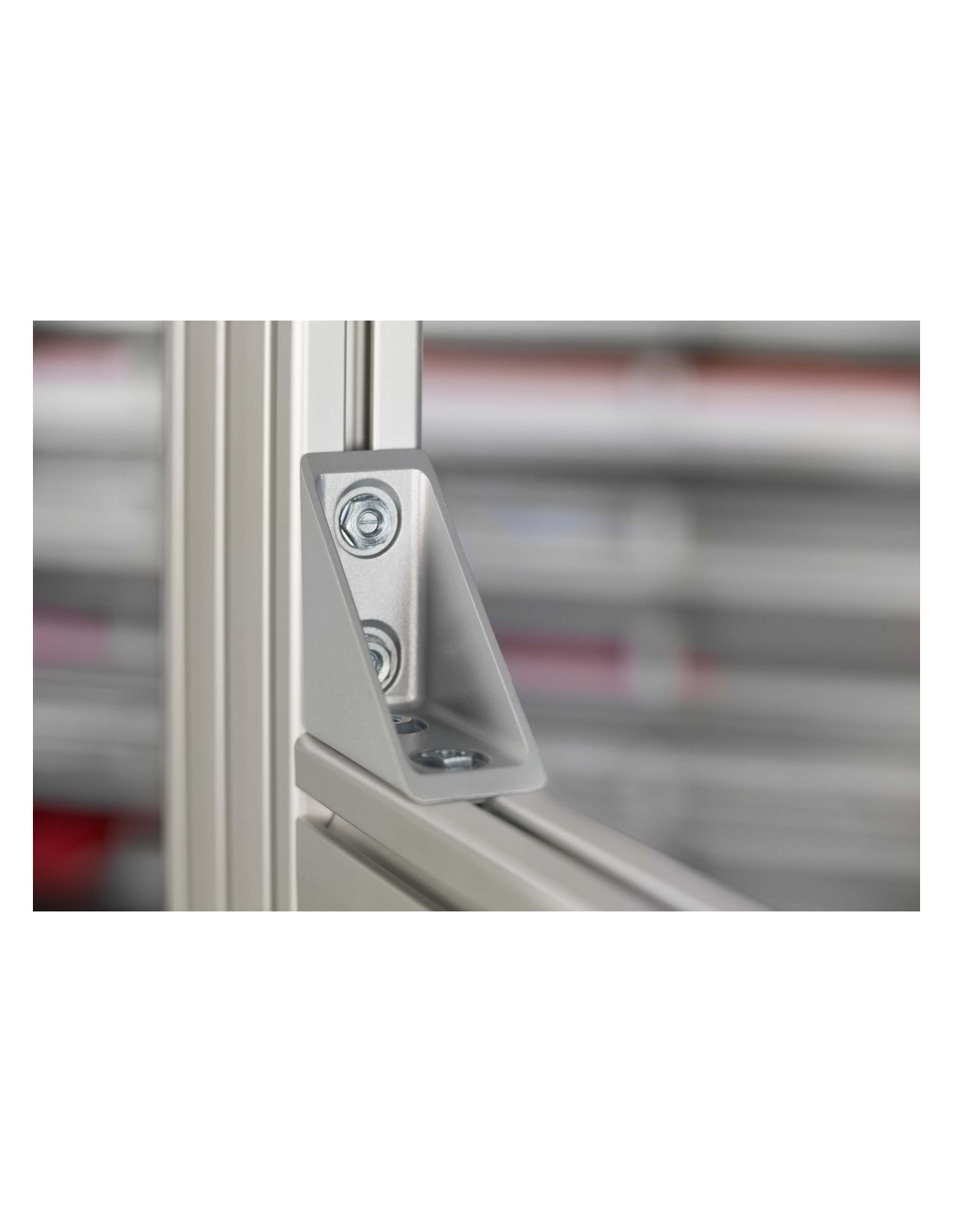

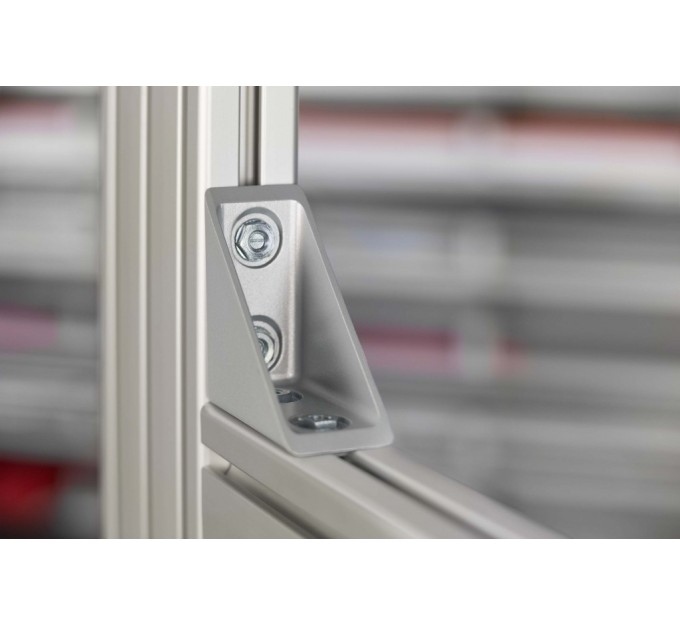

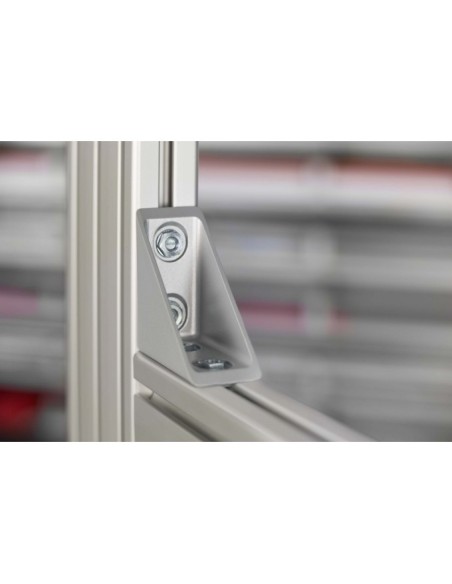

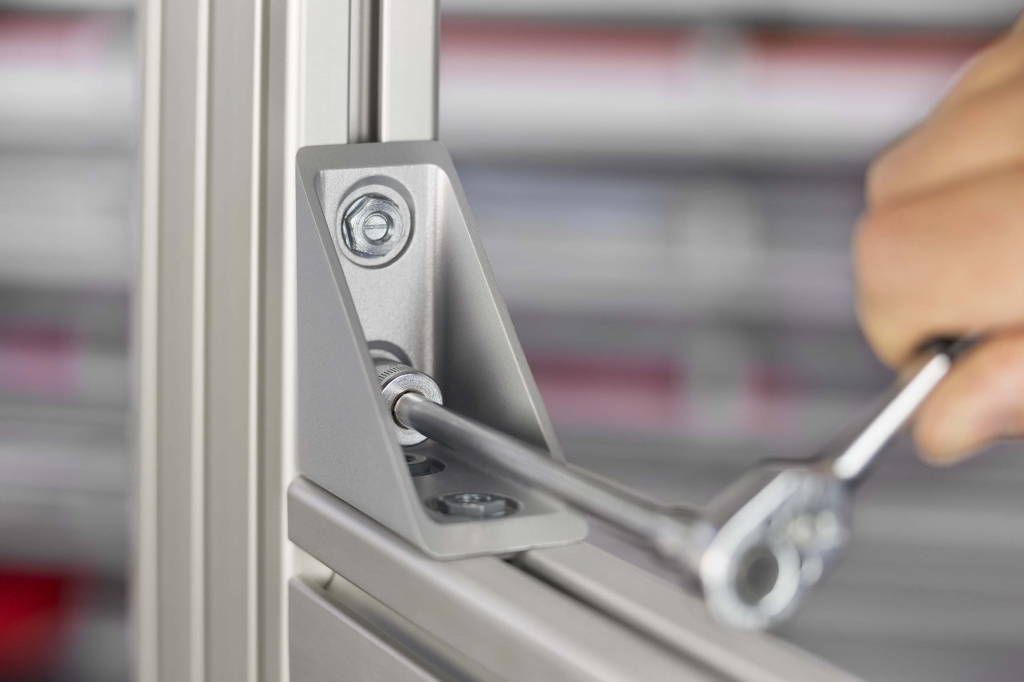

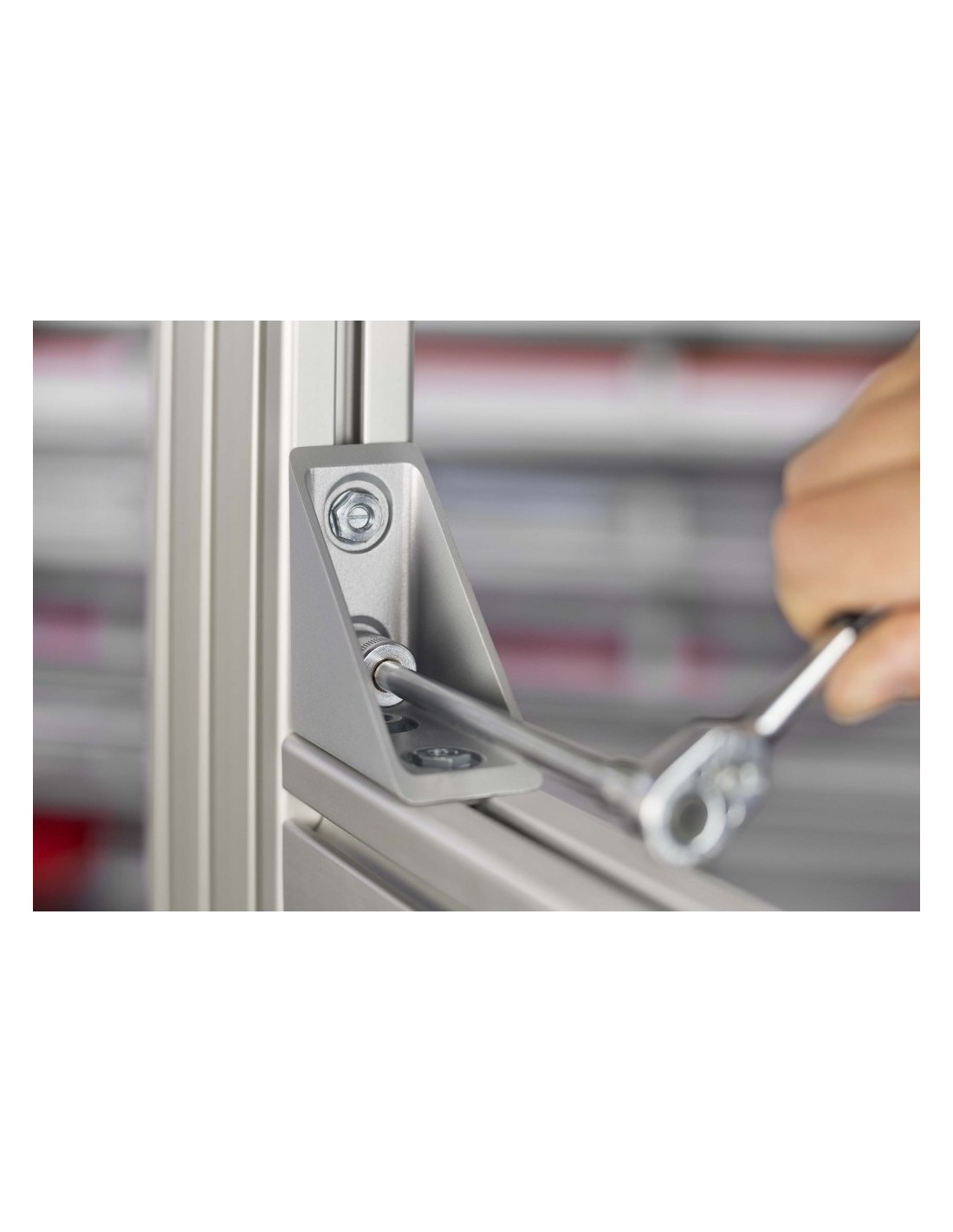

Se aprieta la unión y listo – la unión de perfiles más rápida.
Par de apriete recomendado: 20 Nm
Cuando se utiliza para reforzar las uniones de grandes perfiles o conducciones, pueden utilizarse varias escuadras en paralelo.Nota: ¡Verificar de que no se sobrepasa la tensión máxima permisible en la ranura del perfil!
F < 2 000 N ∧ F x l < 150 Nm
Deberá comprobarse la capacidad de carga según las condiciones.
- Serie
- Serie 8
- ESD
- Si
