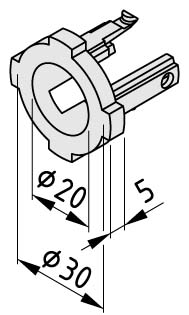

Manguito cojinete D30D20 ESD negro similar al RAL 9005

El manguito de cojinete liso D30/D20 ESD garantiza que un tubo perfilado D30 se deslice suavemente a través de un tubo perfilado D40/D30. Esto lo hace ideal para soluciones telescópicas manuales.





Para construir una solución telescópica, se inserta el manguito cojinete D30/D20 ESD en la testa del tubo perfilado D30. El cojinete de plástico de poca fricción permite al tubo perfilado D30 moverse dentro del tubo perfilado D40/30. Un manguito cojinete D40/D30 ESD (0.0.676.03) en el extremo opuesto permite guiar el perfil de forma telescópica. La brida telescopio D40/D30 fija el tubo perfilado D30 en posición.Debe tenerse en cuenta el par que puede resultar de un brazo de palanca largo en la estructura.
F= 500 N
L_PA= Longitud del Perfil Externo
L_{PA mín}.= H+100 mm
L_PI= Longitud del perfil interno
L_{PI mín.}= H+120 mm
H= Carrera
H_máx.= 2/3xL_PA
